Катушка с активным сопротивлением 15 Ом и индуктивностью 52 мГн включена в цепь переменного тока с частотой 50 Гц (единица частоты периодических процессов в Международной системе единиц СИ) поочередно с конденсатором емкостью 120 мкФ. Напряжение в сети 220 В. Обусловьте действующее значение силы тока в цепи.

Наилучший ответ:

I = U/Z
Z = √(R² + (X₁ – X₂)²)
X₁ = ωL
X₂ = 1/ωC
ω = 2пf
U = 220 В
f = 50 Гц (единица частоты периодических процессов в Международной системе единиц СИ)
L = 5.2·10⁻² Гн
С = 1.2·10⁻⁴ Ф
R = 15 Ом
X₁ = 2·3.14·50·5.2·10⁻² = 16.3 Ом
X₂ = 1/(2·3.14·50·1.2·10⁻⁴) = 26.5 Ом
Z = √(15² + (16.3 – 26.5)²) = √(225 + 104) = 18,1 Ом
I = U/Z = 220/18.1 = 12.2 А

  • Остальные вопросцы:

    В виде конспекта в кратце пожалуйста, весьма нужно. Значение Крещения Руси В 988 г. величавый князь киевский Владимир Красноватое Солнышко, его малыши, дружина, тыщи обитателей столицы Древнерусского страны — городка Киева были крещены в водах Днепра византийскими митрополитом и священниками. Эта дата, отмеченная в древней российской летописи «Повести временных лет» (историкам известна и иная дата — 989 г.), считается годом принятия Русью христианства. С 988 г. христианство сделалось гос религией Киевской Руси. Принятие новейшей религии имело свои предпосылки. Восточные славяне были язычниками — почитали бога неба Сварога, бога плодородия Рода, бога солнца Даждьбога, бога богатства и скотоводства Белеса, бога грома и молнии Перуна, приносили им жертвы, возводили кумиров — каменные и древесные скульптуры божеств, молились в священных рощах, строили святилища, где совершали религиозные ритуалы. Историки именуют идолопоклонство религией родового строя. Многобожие, обожествление сил природы, представления о равенстве богов соответствовали особенностям публичной жизни племени либо племенного союза. К концу X в. в жизни древнерусского общества произошли суровые конфигурации: возвысилась великокняжеская власть, усилилось имущественное и соц расслоение, киевские князья наладили интенсивные контакты (военные, торговые, дипломатичные) с примыкающими государствами. Сохранение язычества мешало удачному развитию всех этих действий. Многобожие противоречило рвению киевских князей к укреплению их власти и авторитета. Новейшие дела, складывающиеся в обществе, не получали в идолопоклонстве нужного идеологического осмысления. Внешнеполитические интересы Киевской Руси добивались отказа от древней веры и принятия одной из религий, утвердившихся у ее западных, северных либо восточных соседей. Поначалу была предпринята попытка реформировать идолопоклонство. 1-ая религиозная реформа (980), проведенная величавым киевским князем Владимиром, фуррора не имела. Покровитель великокняжеской дружины бог Перун был провозглашен верховным богом Руси. Князь организовал пантеон из 6 основных богов, их кумиров воздвигли в Киеве близ княжеского терема. Реформа была половинчатой по нраву и суровых положительных последствий не имела. В «Повести временных лет» содержится знаменитый рассказ о выборе князем Владимиром новейшей веры. Отвергнув западное христианство, ислам, религия евреев, князь дал предпочтение византийскому (восточному) варианту христианства — православию. За сиим решением стояли давнешние торговые, культурные и династические связи Руси с Византией. Первой христианкой на Руси считается княгиня Ольга, бабка князя Владимира. Летопись свидетельствует о возведении в еще языческом Киеве христианского храма Ильи Пророка. Крещению Руси предшествовало заключение брака князя Владимира и византийской принцессы Анны в городке Корсуни. Свергнув кумиров Перуна и остальных языческих богов, крестившись сам и крестив дружину, деток, киевлян, князь Владимир выполнил самую важную по значению и последствиям реформу. Из Киева новенькая религия — умиротворенно либо насильно — в течение почти всех десятилетий и даже веков распространялась по всей местности Древнерусского страны. Киев стал центром российской митрополии, которая подчинялась константинопольскому патриарху, учреждались церковные окрестность — епископства, строились церкви, создавались монастыри. Принятие христианства в качестве гос религии является одним из более принципиальных событий в истории Руси—Рф. Княжеская власть получила в новейшей религии и исповедовавшей ее церкви надежную опору — духовную и политическую. Правительство укреплялось, а совместно с ним преодолевались межплеменные различия. Единая вера давала подданным страны новое чувство единства и общности. Равномерно складывалось общерусское самосознание — принципиальный элемент единства древнерусской народности.

    Какой больший остаток может получиться при делении числа 2014 на обычное число от 10 до 21? а) 8 б)12 в)14 г)16 ПОМОГИТЕ ОЧЕНЬ НАДО.

    На сколько единиц возрастет личное если к делимому прибавить 7 делителей

    Источник: shkole.net

    Отыскать индуктивность и активное сопротивление катушки

    30.10.2016, 13:23

    Найти активное сопротивление и индуктивность катушки
    Для определения сопротивления R и индуктивности L катушки в цепь переменного тока с частотой f=50.

    Отыскать индуктивность катушки индуктивности
    Как определялась индуктивность катушки L (3,51), когда имеются вот такие данные:

    Отыскать входное сопротивление цепи и напряжение катушки
    Сопротивления всех частей равны 2 Ом. Входное напряжение 10 В. Не могу разобраться как сложить.

    Отыскать ток, активное сопротивление, коэффициент мощности
    Индуктивное сопротивление катушки в 3 раза больше его активного сопротивления. При напряжении на.

    30.10.2016, 15:13 2 30.10.2016, 15:31 [ТС] 3

    А решение можно?

    Добавлено через 1 минутку
    А решение можно?

    Добавлено через 11 минут
    Hant, А решение можно?

    30.10.2016, 15:33 4 30.10.2016, 16:07 [ТС] 5 30.10.2016, 16:49 6

    Покажи, где не выходит.

    Добавлено через 10 минут
    z=u/i=120*e j0 /8*e -j53 =15*e j53 Ом.

    30.10.2016, 16:49
    30.10.2016, 16:49

    Заказываю контрольные, курсовые, дипломные и любые остальные студенческие работы тут.

    Найти индуктивность катушки L
    Здрасти, не могли бы пожалуйста дать подсказку формулу для нахождение индуктивности катушки,если.

    Индуктивность и сопротивление цилиндрической катушки зависимо от числа витков
    Здрасти! Хотелось бы разобраться в последующем вопросце: “На цилиндрический основа наносят.

    Отыскать индуктивность катушки
    Спасите если не отважится сейчас завтра друга отчисляТ((

    Индуктивность катушки
    Почему недозволено найти индуктивность катушки по формуле XL=wL? где w – частота, L-индуктивность.

    Источник: www.cyberforum.ru

    ЦЕПЬ, СОДЕРЖАЩАЯ КАТУШКУ С АКТИВНЫМ СОПРОТИВЛЕНИЕМ r И ИНДУКТИВНОСТЬЮ L

    Настоящая катушка (обмотка) хоть какого электротехнического устройства владеет определенным активным сопротивлением r и индуктивностью L. Для удобства анализа таковых цепей катушку обычно изображают в виде 2-ух безупречных частей — резистивного r и индуктивного L, соединенных поочередно (рис. 2.9, а). Используя выводы, вытекающие из анализа безупречных цепей, участок цепи с индуктивностью L будем разглядывать как участок, владеющий индуктивным сопротивлением хL. Уравнение напряжений, составленное по второму закону Кирхгофа для цепи с r и L, имеет вид

    Выразив напряжения ur и uL через ток i = Im sin ωt и сопротивления участков цепи r и хL, получим

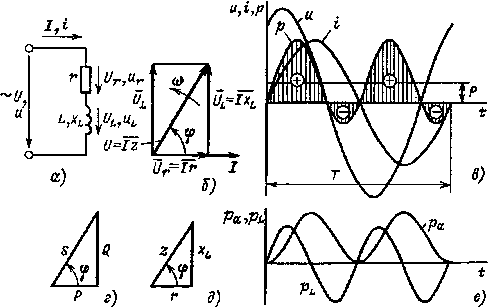

    Рис. 2.9. Электронная цепь, содержащая катушку индуктивности r и L (а), ее векторная диаграмма (б), графики моментальных значений u, i, р (в), треугольники мощностей и сопротивлений (г, д), графики моментальных значений рa , pL (e)
