Можно ли заряжать литиевые аккумуляторы автомобильной зарядкой

Li ion аккумуляторы: правила зарядки и эксплуатации, что нельзя делать с литий-ионными батареями

Основная часть техники работает от Li-ion аккумуляторов, как правильно заряжать и эксплуатировать такие батареи, необходимо знать каждому пользователю. Устройства получили популярность за счет компактности и высокого уровня энергосбережения.

Что представляет собой литий-ионный аккумулятор

Литий-ионный аккумулятор представляет собой вид элемента питания (АКБ), на основе которого работает электронная техника и электромобили. Литий – самый легкий металл. Его электрохимический потенциал обеспечивает оптимальную характеристику плотности на единицу массы.

В отличие от устройств другого типа, литиевые аккумуляторы содержат отрицательные пластины из металлического лития. За счет этого батареи обладают высоким напряжением на всех элементах. Современные батареи имеют длительный срок службы за счет способности выдерживать множество циклов заряд-разряд и отсутствия «эффекта памяти».

Название «литий-ионный» произошло от основных используемых элементов:

  • литий-феррофосфат;
  • кобальтат лития;
  • литий-марганцевая шпинель.

В качестве переносчика заряда выступают положительные ионы лития, которые свободно перемещаются в кристаллической решетке материала и провоцируют необходимую химическую реакцию.

Идентичными особенностями обладают литий-полимерные аккумуляторы. Главным отличием от Li-ion является отсутствие в составе жидкого электролита, а также высокая стоимость.

Как правильно заряжать Li-ion аккумулятор

При эксплуатации литий-ионных аккумуляторов, необходимо правильно заряжать устройство и контролировать этот процесс. Зарядка осуществляется по специальной схеме, а контроль при помощи дополнительных плат или обычного сопротивления (резистора).

Двухступенчатая схема зарядки

Двухступенчатая схема заряда является оптимальным способом зарядки литиевых аккумуляторов. В этом случае контроллер заряда имеет повышенную нагрузку, однако это не сказывается на сроке службы устройства.

Выполнение первого этапа зависит от того, каким током будет насыщаться устройство. Номинальная величина тока равна 0,2-0,5 С (С – емкость аккумулятора), а мощность 12,6 вольт. Постоянный зарядный ток обеспечивается путем работы зарядного устройства (ЗУ), которое поднимает потенциалы на клеммах аккумулятора. При отметке в 4,2 В батарея набирает 70-80% заряда, и первый этап заканчивается.

Второй этап характеризуется постоянным напряжением и постепенно снижающимся током. Устройство поддерживает потенциал на отметке 4,15-4,25 В и контролирует параметры тока. Чем выше показатель, тем меньше становиться ток. Величина 0.05-0.01 С говорит об окончании процесса.

Как контролируют параметры зарядки

Литиевые аккумуляторы нуждаются в контроле, так как они работают в узком диапазоне изменения напряжения. Оптимальным значением считается 3 – 4,2 В. Контроллер установлен в зарядном устройстве, однако каждая батарея имеет свои прерыватели и модули защиты. В случае нарушения какого-либо параметра защитная функция отключает банку и разрывает цепь.

Контроллер обеспечивает различные функции управления:

  • переводит режимы CC/CV;
  • контролирует подачу энергии в банках;
  • подает ток, компенсирующий саморазряд;
  • измеряет температуру, предотвращая порчу батареи;
  • отключает зарядку.

Зарядить аккумулятор без контроллера можно, используя резистор, включенный последовательно с устройством. Собрать схему своими руками несложно, если предварительно будут рассчитаны сопротивление, мощность резистора и ток заряда.

Эксплуатация Li-ion батарей

Первую зарядку батареи после покупки новой техники необходимо выполнять после полного разряда. То есть заряжать его сразу не нужно, необходимо довести прибор до выключения, а потом зарядить полностью.

В первую очередь это касается телефонов и ноутбуков.

При эксплуатации устройств с литий-ионными батареями необходимо следить за местом их нахождения. В холодную и жаркую погоду важно контролировать температуру батареи, не допуская перегрева (переохлаждения). Для этого существуют специальные программы, с помощью которых отслеживаются показатели.

Работа при температуре выше 30°C сказывается на способности батареи держать емкость. Уровень падает с 100% до 80%. Когда устройство полностью зарядилось, следует отключать его от источника тока. В противном случае емкость аккумулятора со временем будет снижаться, и батарея выйдет из строя.

Современные блоки питания способны минимизировать поступающий ток после полного заряда. Однако такая функция не дает гарантии сохранности аккумулятора. Заряжать устройство необходимо при отметке 30-50%. Постоянная полная разрядка сопровождается выделением тепла в большем объеме, это негативно сказывается на состоянии батареи.

Не стоит подключать к питанию устройства, которые работали в стрессовом режиме и получили перегрев. В этом случае необходимо дождаться, пока температура снизится, и только после этого ставить заряжаться.

Чрезвычайно холодную батарею следует вытащить из техники и нагреть в руках, а затем вставить обратно.

Для устройств, которые допускают извлечение батареи, отличным решением является приобретение резервного аккумулятора. В этом случае время работы приспособления возрастает в 2 раза. Когда основной аккумулятор разряжается, в устройство помещается запасной элемент. Удобно решение для техники, которая быстро нагревается, так как сменное устройство дает время основному остыть.

Калибровка

Выделяют 2 метода калибрования:

Калибровка производится по схеме: полный разряд-полный заряд аккумулятора. Необходима процедура для восстановления показателей и корректной работы контроллера.

Второй метод отображает больше информации и позволяет осуществить дополнительные программные манипуляции. В остальном оба способа различий не имеют.

Вначале необходимо в стандартном режиме разрядить технику до выключения. Затем подключить к заряднику. Во время процедуры печатная плата батареи определяет предельные рамки зарядки и разрядки, это необходимо для предотвращения сбоев в дальнейшей работе.

Проводят калибровку 1 раз в 3 месяца.

Заряжают аккумулятор оригинальным прибором, который шел в комплекте с техникой. Отключать от сети устройство можно, когда индикатор заряда покажет 100%. Для достижения максимальной рабочей емкости рекомендуется провести 2-3 повторных цикла «разряд-заряд».

Хранение

Для предотвращения негативных воздействий на литий-ионный аккумулятор со стороны внешних факторов необходимо придерживаться таких правил:

  • на время хранения батарею извлекать из устройства;
  • перед извлечением рекомендуется зарядить аккумулятор до 50%;
  • хранят источник в сухом и прохладном месте.

Норма температуры для содержания батареи +15…+17°С. Такие показатели обеспечивают максимальную сохранность элемента и его емкости.

Литий-ионные устройства имеют низкий показатель саморазряда, поэтому хранить их можно более 2 лет. Однако избежать потери емкости невозможно, даже выполняя правильные условия хранения. Независимо от того, сколько зарядное не будет использоваться, необходимо каждые 3 месяца делать калибровку, а после нее возвращать уровень заряда до 50%.

Чего не нужно делать с литий-ионными аккумуляторами

Предотвращение перегрева является залогом длительной работы батареи. Литий – активный щелочной металл, поэтому при нагреве в аккумуляторе может начаться реакция, приводящая к воспламенению. Запрещается держать литий-ионные батареи вблизи источников солнечных лучей, батарей и открытого огня. Особенно это касается смартфонов и ноутбуков.

Наряду с перегревом нельзя допускать и переохлаждения. Губительных последствий низкие температуры не вызовут, однако снизят емкость батареи.

Запрещено разбирать аккумуляторный элемент. Такая процедура приводит к воспламенению. Нельзя заряжать элемент в обход контроллера. Исключение делают лишь в случае, если аккумулятор необходимо вывести из состояния глубокого разряда.

Источник: 3batareiki.ru

Правила эксплуатации литиевых аккумуляторов

Владельцы различных устройств иногда испытывают определённые трудности при поиске информации о правильной эксплуатации аккумуляторов. Этому вопросу и посвящена данная статья.

Все современные телефоны, смартфоны и КПК снабжены аккумуляторами на литиевой основе: литий-ионными или литий-полимерными, поэтому в дальнейшем речь будет идти именно о них. Такие аккумуляторы имеют замечательную ёмкость и сроки службы, но требуют очень жёсткого следования определённым правилам эксплуатации. Эти правила можно разделить на две группы:

Не зависящие от пользователя

Зависящие от пользователя.

В первую группу входят основополагающие правила заряда и разряда аккумуляторов, которые контролируются встроенным в аккумулятор устройством (контроллером), а также иногда дополнительным контроллером, располагающимся в самом устройстве. Эти правила просты:

Аккумулятор всю свою жизнь должен находиться в состоянии, при котором его напряжение не превышает 4.2 вольта и не опускается ниже 2.7 вольта. Эти напряжения являются показателями соответственно максимального (100%) и минимального (0%) заряда. Минимальное напряжение, указанное выше, применимо к аккумуляторам с электродами, выполненными из кокса, однако большинство современных аккумуляторов имеет электроды из графита. Для них минимальное напряжение равно 3 вольта.

Количество энергии, отдаваемой аккумулятором при изменении его заряда от 100% до 0%, – это его ёмкость. Некоторые производители ограничивают максимальное напряжение 4.1 вольтами, при этом аккумулятор живёт подольше, но его ёмкость снижается примерно на 10%. Также иногда нижний порог повышается до 3.0-3.3 вольт, в зависимости от материала электродов, с такими же последствиями.

Наибольшая долговечность аккумулятора достигается при примерно 45-процентном заряде, а при увеличении или уменьшении степени заряда срок жизни аккумулятора уменьшается. Если заряд находится в пределах, которые обеспечивает контроллер аккумулятора (см. выше), изменение долговечности не значительно.

Если в силу обстоятельств напряжение на аккумуляторе выходит за пределы, указанные выше, даже на непродолжительное время, срок его жизни драматически уменьшается. Такие состояния называются заряд и переразряд и являются очень опасными для аккумулятора.

Контроллеры аккумуляторов, предназначенные для разных устройств, если они (контроллеры) изготовлены с надлежащим качеством, никогда не позволяют напряжению на аккумуляторе во время заряда стать больше 4.2 вольта, но, в зависимости от предназначения батареи, могут по-разному ограничивать минимальное напряжение при разряде. Так, в аккумуляторе, предназначенном для, скажем, шуруповёрта или моторчика модели автомобиля, минимальное напряжение, скорее всего, будет действительно минимально допустимым, а для КПК или смартфона – повыше, ибо минимального напряжения в 2.7-3.0 вольт может просто не хватить для работы электроники девайса. Поэтому в сложных устройствах типа телефонов, КПК и т.п. работу контроллера, встроенного в сам аккумулятор, дополняет контроллер в самом устройстве.

Читайте также:  Площадка под аккумулятор ваз

Поговорим о процессе заряда литиевых аккумуляторов. Зарядное устройство любого литиевого аккумулятора представляет собой источник постоянного напряжения в 5 вольт, способный отдавать для заряда ток, равный примерно 0.5-1.0 емкости аккумулятора. Так, если емкость аккумулятора равна 1000 mA•h, зарядное устройство должно обеспечить ток заряда не менее 500 mA, а номинально – 1 ампер.
Существует несколько режимов заряда литиевых аккумуляторов.
Начнём с режима, являющегося стандартным в компании Sony. Этот режим требует длительного времени заряда, сложного контроллера, но обеспечивает наиболее полный заряд аккумулятора. На представленном графике синим цветом обозначен ток заряда, красным – напряжение на аккумуляторе, розовым – степень заряженности аккумулятора в процентах.

На первом этапе зарядки, длящемся приблизительно 1 час, аккумулятор заряжается током постоянной величины до достижения напряжения в 4.2 вольта на аккумуляторе. После этого начинается второй этап, длящийся также около часа, во время которого контроллер, поддерживая напряжение на аккумуляторе ровно в 4.2 вольта, постепенно уменьшает зарядный ток. При уменьшении зарядного тока до определённой величины (порядка 0.2 от ёмкости аккумулятора) начинается третий этап зарядки, в течение которого зарядный ток продолжает уменьшаться, а напряжение на клеммах аккумулятора сохраняется на прежнем уровне – 4.2 вольта. Третий этап, в отличие от первых двух, имеет строго определенную длительность, определяемую встроенным в контроллер таймером, – 1 час. По истечении третьего этапа контроллер полностью отключает аккумулятор от зарядного устройства.
Степень заряженности аккумулятора в конце первого этапа равна 70%, в конце второго – 90%, а в конце третьего – 100%.
Многие компании, стремясь к удешевлению своих устройств, используют упрощенные режимы заряда аккумуляторов, например, прекращая заряд при достижении напряжения на аккумуляторе 4.2 вольта, то есть используя только первый этап зарядки. В этом случае аккумулятор заряжается быстро, но, увы, только до 70% своей реальной емкости. Определить, что в вашем устройстве именно такой, упрощенный контроллер нетрудно, – для полноценной зарядки требуется примерно 3 часа, не меньше.

Во вторую группу входят правила эксплуатации, на которые мы с вами можем влиять, тем самым значительно увеличивая или уменьшая срок жизни аккумулятора. Эти правила следующие:

нужно стараться не доводить аккумулятор до минимального заряда и, тем более, до состояния, когда машинка сама выключается, ну, а если так случилось, то нужно зарядить аккумулятор как можно скорее.

не нужно бояться частых подзарядок, в том числе и частичных, когда полный заряд не достигается – аккумулятору это не вредит.

вопреки сложившемуся у многих пользователей мнению, перезаряд вредит литиевым аккумуляторам не меньше, а даже больше, чем глубокий разряд. Контроллер, конечно, ограничивает максимальный уровень заряда, но есть одна тонкость. Хорошо известно, что ёмкость аккумуляторов зависит от температуры. Так, если, например, мы зарядили аккумулятор при комнатной температуре и получили заряд 100%, то при выходе на мороз и остывании машинки степень заряженности аккумулятора может снизиться до 80% и ниже. Но может быть и обратная ситуация. Аккумулятор, заряженный при комнатной температуре до 100%, будучи немножко нагрет, станет заряженным, скажем, до 105%, а это для него очень и очень неблагоприятно. Такие ситуации встречаются при эксплуатации машинки, длительное время находящейся в кредле. Во время работы температура девайса и вместе с ним аккумулятора повышается, а ведь заряд уже полный…
В связи с этим правило гласит: если Вам необходимо работать в кредле, сначала отсоедините машинку от зарядки, поработайте на ней, а когда она выйдет на “боевой” температурный режим, подключайте зарядку.
Кстати, это правило также касается владельцев ноутбуков и прочих гаджетов.

Идеальные условия для длительного хранения аккумулятора – это нахождение вне девайса с зарядом примерно 50%. Исправный аккумулятор при этом не требует заботы о себе месяцами (порядка полугода).

И напоследок еще немного информации.
– Вопреки сложившемуся мнению, литиевые аккумуляторы, в отличие от никелевых, почти не обладают “эффектом памяти”, поэтому, так называемая, “тренировка” нового литиевого аккумулятора практически не имеет смысла. Для собственного успокоения достаточно один-два раза полностью зарядить-разрядить новый аккумулятор. Это нужно для калибровки дополнительного контроллера.
– Владельцы устройств знают, что можно заряжать батарею как от зарядного устройства, так и от USB. При этом зачастую вызывает недоумение невозможность зарядки от USB. Дело в том, что по “закону” USB-контроллер должен отдавать периферийным устройствам, подключенным к нему, ток около 500 mA. Однако бывают ситуации, когда либо сам контроллер не может обеспечить такой ток, либо устройство подключают к USB контроллеру, на котором уже висит какая-то периферия, потребляющая часть мощности. Вот и не хватает тока для зарядки, особенно если аккумулятор разряжен слишком сильно.
– Литийсодержащие аккумуляторы ОЧЕНЬ НЕ ЛЮБЯТ ЗАМОРАЖИВАНИЕ. Всегда старайтесь избегать пользования машинкой на сильном морозе – увлечетесь, и аккумулятор придётся менять. Конечно, если Вы достали машинку из тёплого внутреннего кармана куртки и сделали пару заметок или звонков, а потом положили зверька обратно, проблем не будет.
– Практика показывает, что литиевые батареи (не только аккумуляторы) снижают свою ёмкость при уменьшении атмосферного давления (в высокогорье, в самолете). Вреда батареям это не приносит, но знать об этом следует.
– Бывает, что после приобретения аккумулятора повышенной ёмкости (скажем, 2200 mA•h вместо штатных 1100 mA•h) машинка через пару дней пользования новым аккумулятором начинает странно себя вести: виснет, отключается, зарядка аккумулятора, вроде, происходит, но как-то странно, и т.п. Не исключено, что ваше зарядное устройство, которое с успехом работает на “родном” аккумуляторе, просто не в состоянии обеспечить достаточный ток зарядки аккумулятора большой ёмкости. Выход – приобретение зарядного устройства с большим отдаваемым током (скажем, 2 ампера вместо прежнего 1 ампера).

Источник: 4pda.ru

Можно ли заряжать LiFePO4 АКБ свинцовой зарядкой?

Вопрос на засыпку: можно ли заряжать аккумуляторные батареи LiFePO 4 зарядными устройствами, предназначенными для свинцово-кислотных аккумуляторов? Теоретически это возможно, но к каким последствиям приведет такой эксперимент, и стоит ли рисковать работоспособностью батареи?

Батарея типа LiFePO 4 с номинальным напряжением 12 В при 100% уровне заряда имеет напряжение 13,3–13,4 В, а ее свинцово-кислотный аналог – 12,6–12,7 В. При уровне заряда 20% литий-железо-фосфатная АКБ удерживает напряжение порядка 13 В, а свинцово-кислотная батарея идентичной емкости – около 11,8 В. Соответственно, диапазон напряжений на 80% емкости составляет менее 0,5 В.

Зарядные устройства для LiFePO 4 батарей ограничивают напряжение аналогично свинцовым зарядникам. Но литиевые ЗУ отличаются:

  • более высокими значениями напряжения на элемент;
  • строгими допусками по напряжению;
  • отсутствием промежуточного (поплавкового) заряда при 100% восполнении доступной емкости.

ЗУ для свинцово-кислотных аккумуляторов предоставляют определенную гибкость в плане отключения напряжения, а зарядники для батарей типа LiFePO 4 в отличие от них очень требовательны к правильной настройке. Это связано с тем, что литиевые батареи боятся перезаряда и восполняют только ту емкость, которую способны принять. Закачать в них избыточную емкость с применением импульсов или других методов невозможно.

Как работает ЗУ для литиевых аккумуляторов

Зарядники для литиевых элементов питания используют 2-этапный метод подзарядки CC – CV . Процесс зарядки идет вначале с постоянным током, до заданного значения напряжения, а затем – с постоянным напряжением и снижением тока. Такой принцип зарядки обеспечивает быстрое восполнение запаса емкости без опасности перезаряда. Он используется для литий-ионных и других видов батарей.

По графику 2-этапного метода зарядки видно, что напряжение стремительно растет в конце 1 этапа. При этом зарядный ток резко снижается, и ЗУ переходит в режим питания.

Как работает ЗУ для свинцово-кислотных батарей

«Умные» зарядные устройства для свинцово-кислотных батарей обычно используют специальные 3-этапные алгоритмы зарядки, рекомендуемые для аккумуляторов Flooded / AGM / Gel:

  1. На 1 этапе идет заряд полным током, и восполняется большая часть емкости – около 80%.
  2. На 2 стадии (абсорбции или поглощения) ЗУ удерживает предельно допустимое напряжение и осуществляет подзарядку пониженным током, т.к.
  3. При снижении тока на 10% от мощности ЗУ (или через 4 часа подзарядки во 2 фазе, если ток не опускается ниже точки перехода) наступает 3 этап – плавающий или поплавковый.

Свинцово-кислотные ЗУ в подавляющем большинстве имеют режим выравнивания. У ряда моделей он автоматический, неотключаемый. Литиевым батареям режим выравнивания не нужен. Более того, применение к ним выравнивающего заряда 15 В приводит к невосстанавливаемому повреждению аккумуляторов.

Читайте также:  Поставил аккумулятор на зарядку показывает 0

Кроме того, ЗУ для свинцово-кислотных батарей имеют функцию перехода на 1 стадию при снижении напряжения в процессе зарядки. Напряжение свинцово-кислотных АКБ при полном заряде составляет 12,7 В. На 3 этапе процесса зарядки ЗУ поддерживает напряжение 13,3 –13,8 В и нагрузки, работающие в этот момент.

При увеличении нагрузок выше предельной выходной мощности ЗУ напряжение АКБ снижается. Когда оно достигает напряжения «возврата к 1 стадии» – 12,5–12,7 В, инициируется новый цикл зарядки. Для литиевых АКБ это напряжение очень низкое и соответствует уровню заряда 10–15%. Для них необходимы другие значения общего напряжения – 13,1–13,2 В.

Некоторые ЗУ для свинцовых батарей при запуске определяют напряжение АКБ и на основании этих данных начинают процесс подзарядки с определенного этапа. Литиевые АКБ удерживают напряжение более 13 В, воспринимаются такими ЗУ как почти заряженные и переходят сразу в 3 стадию зарядки.

Теоретически использовать свинцово-кислотные ЗУ для зарядки литиевых АКБ можно, если используемый зарядник позволяет отключить «режим выравнивания» и установить для зарядки напряжение не выше 14,6 В. Но! Таким ЗУ можно воспользоваться для обычной зарядки, а затем обязательно отключить. Нельзя оставлять его подключенным для обслуживания или хранения литиевой АКБ, т.к. подобные зарядники не способны поддерживать корректный алгоритм зарядки для аккумуляторов на основе лития. В противном случае батарея будет невозвратимо повреждена.

Чтобы не допустить снижения емкости литиевой батареи, сокращения срока ее службы или полного выхода из строя, для ее зарядки лучше использовать специальное ЗУ с подходящим алгоритмом зарядки – 2-этапным, по методу CC – CV .


Источник: virtustec.ru

Можно ли заряжать литиевые аккумуляторы автомобильной зарядкой

Как же правильно заряжать литиевые (литий-ионные), литий-полимерные и литий-фосфатные (LiFePO) элементы? Можно ли использовать для этого зарядку от свинцовых батарей? Что умеют зарядки, идущие в комплекте с аккумуляторами?

Следует отметить, что в принципе и существует-то всего два способа зарядки, это стабилизированным током или стабилизированным напряжением:

1. Для свинцовых автомобильных аккумуляторов в зарядных устройствах обычно реализован алгоритм зарядки стабилизированным напряжением – к примеру, обычный автомобильный стабилизатор пытается поддержать напряжение на выходе 13,6 вольт, а ток ограничен “не специально”, а самой конструкцией устройства (конкретно, толщиной проволки в трансформаторе).
2. Для литиевых же элементов необходим режим зарядки стабилизированным током, а напряжение в процессе такой зарядки будет постепенно расти! При этом, если напряжение зарядки определить легко, то как узнать рекомендованный ток зарядки?! Обычно, сам производитель предписывает зарядный ток (от 0.2 C до 0.7 C) в зависимости от емкости аккумулятора (по-английски “Capacity”).

Про “Capacity” хочется объяснить подробнее, так как многие не понимают этот вопрос: итак, если у меня батарейка на 36в 13Ач, то её емкость (“Capacity”) какая? Емкость у неё, как я и сказал – 13 ампер*часов, т.е. ток для неё будет 13 ампер. Или ток 1С = 13А, для этой моей батарейки!
А если вторая моя батарейка на 20Ач, то для неё 1С=20А….. понятно?

Ага, если понятно, то едем дальше! Для литиевых батареек, которые у нас есть в продаже, производитель рекомендует режим зарядки не более 0,5С – т.е. батареи емкостью 13Ач следует заряжать током не более 6,5 ампер.

Но чем определяется окончание зарядки, и что должно происходить с током на последнем этапе зарядки, когда на элементе уже получено максимально допустимое напряжение? Наиболее распространены два алгоритма:

1. Базовый алгоритм зарядки рекомендует следующее: при достижении максимального значения напряжения на элементе (обычно это 4,2 вольта на каждую ячейку), система зарядки выходит из режима стабилизации тока и переходит в режим стабилизации напряжения, на 10% ниже максимального значения (т.е. 4,2v – 10 % = 3,78v). Такое сложное действие не каждому понятно, а многие даже спрашивают, не потечет ли в это время ток в обратную сторону?! Однако, всё верно, если учитывать “химические” аспекты зарядки – при достижении 4,2 вольт, батарейка вовсе не является полностью заряженной! Напротив, к этому моменту зарядились только самые “плохие и слабые” элементы (которые и разрядятся в первую очередь), а основная масса “хороших и емких” элементов продолжает заряжаться (просто, делают они это медленнее “плохих”)! Обычно, от 40 до 70% массы батареи заряжается медленно…
2. Альтернативный алгоритм предписывает всю зарядку осуществлять стабилизированным током 0,18С. А при достижении максимального напряжения (4,2 вольта на элемент), прекращать зарядку, т.к. к этому моменту уже все элементы будут заряжены…..

Глядя на эти два способа, попытайтесь найти между ними разницу! Понятно, что первый способ быстрый, а второй медленный! Резонно Вы можете спросить, а почему бы не заряжать током 0,5С до максимального значения, а затем ещё пару часов так на зарядке подержать? Получился бы общий для двух алгоритмов способ?

Конечно, же нет! Хотя, этим способом и происходит обычно зарядка лития от блока питания для свинцовых батарей – такой источник дает ток в 0,5С – 2С и не имеет самостоятельного выключения в конце зарядки! В специальной литературе указано, что это приводит к ускоренному сокращению количества “медленных” частиц и, соответственно, к потери общей емкости.

Важно! Если Вы собираетесь использовать зарядку от свинцовых аккумуляторов для лития, то Вы должны выбрать зарядное устройство по току не более 0,2С и останавливать зарядку но напряжению или хотя бы по времени!

К счастью, те литивые батареи, которые имеются у нас в продаже, всегда снабжены оригинальным блоком зарядки, рекомендованным производителем! Это гарантирует максимально возможный срок их службы и удобство эксплуатации. Расскажу для примера, об источнике питания, который поставляется совместно с литий-ионным аккумулятором 36вольт 13 ампер-часов: вся индикация процесса зарядки построена на одном светодиоде, который показывает следующие значения:
1. Красный – фаза зарядки стабилизированным током.
2. Мигающий фиолетовый – фаза зарядки стабилизированным напряжением.
3. Фиолетовый – зарядка окончена (режим стабилизированного напряжения, потребление менее 0,1С)

Вероятно, в большинстве других источников для зарядки литиевых аккумуляторов имеется схожий алгоритм индикации и эти сигналы могут быть Вам полезны, для понимания процессов происходящих внутри батареи!

Источник: www.velomotor.net

Правила эксплуатации литиевых аккумуляторов

Владельцы различных устройств иногда испытывают определённые трудности при поиске информации о правильной эксплуатации аккумуляторов. Этому вопросу и посвящена данная статья.

Все современные телефоны, смартфоны и КПК снабжены аккумуляторами на литиевой основе: литий-ионными или литий-полимерными, поэтому в дальнейшем речь будет идти именно о них. Такие аккумуляторы имеют замечательную ёмкость и сроки службы, но требуют очень жёсткого следования определённым правилам эксплуатации. Эти правила можно разделить на две группы:

Не зависящие от пользователя

Зависящие от пользователя.

В первую группу входят основополагающие правила заряда и разряда аккумуляторов, которые контролируются встроенным в аккумулятор устройством (контроллером), а также иногда дополнительным контроллером, располагающимся в самом устройстве. Эти правила просты:

Аккумулятор всю свою жизнь должен находиться в состоянии, при котором его напряжение не превышает 4.2 вольта и не опускается ниже 2.7 вольта. Эти напряжения являются показателями соответственно максимального (100%) и минимального (0%) заряда. Минимальное напряжение, указанное выше, применимо к аккумуляторам с электродами, выполненными из кокса, однако большинство современных аккумуляторов имеет электроды из графита. Для них минимальное напряжение равно 3 вольта.

Количество энергии, отдаваемой аккумулятором при изменении его заряда от 100% до 0%, – это его ёмкость. Некоторые производители ограничивают максимальное напряжение 4.1 вольтами, при этом аккумулятор живёт подольше, но его ёмкость снижается примерно на 10%. Также иногда нижний порог повышается до 3.0-3.3 вольт, в зависимости от материала электродов, с такими же последствиями.

Наибольшая долговечность аккумулятора достигается при примерно 45-процентном заряде, а при увеличении или уменьшении степени заряда срок жизни аккумулятора уменьшается. Если заряд находится в пределах, которые обеспечивает контроллер аккумулятора (см. выше), изменение долговечности не значительно.

Если в силу обстоятельств напряжение на аккумуляторе выходит за пределы, указанные выше, даже на непродолжительное время, срок его жизни драматически уменьшается. Такие состояния называются заряд и переразряд и являются очень опасными для аккумулятора.

Контроллеры аккумуляторов, предназначенные для разных устройств, если они (контроллеры) изготовлены с надлежащим качеством, никогда не позволяют напряжению на аккумуляторе во время заряда стать больше 4.2 вольта, но, в зависимости от предназначения батареи, могут по-разному ограничивать минимальное напряжение при разряде. Так, в аккумуляторе, предназначенном для, скажем, шуруповёрта или моторчика модели автомобиля, минимальное напряжение, скорее всего, будет действительно минимально допустимым, а для КПК или смартфона – повыше, ибо минимального напряжения в 2.7-3.0 вольт может просто не хватить для работы электроники девайса. Поэтому в сложных устройствах типа телефонов, КПК и т.п. работу контроллера, встроенного в сам аккумулятор, дополняет контроллер в самом устройстве.

Читайте также:  Может ли генератор разряжать аккумулятор

Поговорим о процессе заряда литиевых аккумуляторов. Зарядное устройство любого литиевого аккумулятора представляет собой источник постоянного напряжения в 5 вольт, способный отдавать для заряда ток, равный примерно 0.5-1.0 емкости аккумулятора. Так, если емкость аккумулятора равна 1000 mA•h, зарядное устройство должно обеспечить ток заряда не менее 500 mA, а номинально – 1 ампер.
Существует несколько режимов заряда литиевых аккумуляторов.
Начнём с режима, являющегося стандартным в компании Sony. Этот режим требует длительного времени заряда, сложного контроллера, но обеспечивает наиболее полный заряд аккумулятора. На представленном графике синим цветом обозначен ток заряда, красным – напряжение на аккумуляторе, розовым – степень заряженности аккумулятора в процентах.

На первом этапе зарядки, длящемся приблизительно 1 час, аккумулятор заряжается током постоянной величины до достижения напряжения в 4.2 вольта на аккумуляторе. После этого начинается второй этап, длящийся также около часа, во время которого контроллер, поддерживая напряжение на аккумуляторе ровно в 4.2 вольта, постепенно уменьшает зарядный ток. При уменьшении зарядного тока до определённой величины (порядка 0.2 от ёмкости аккумулятора) начинается третий этап зарядки, в течение которого зарядный ток продолжает уменьшаться, а напряжение на клеммах аккумулятора сохраняется на прежнем уровне – 4.2 вольта. Третий этап, в отличие от первых двух, имеет строго определенную длительность, определяемую встроенным в контроллер таймером, – 1 час. По истечении третьего этапа контроллер полностью отключает аккумулятор от зарядного устройства.
Степень заряженности аккумулятора в конце первого этапа равна 70%, в конце второго – 90%, а в конце третьего – 100%.
Многие компании, стремясь к удешевлению своих устройств, используют упрощенные режимы заряда аккумуляторов, например, прекращая заряд при достижении напряжения на аккумуляторе 4.2 вольта, то есть используя только первый этап зарядки. В этом случае аккумулятор заряжается быстро, но, увы, только до 70% своей реальной емкости. Определить, что в вашем устройстве именно такой, упрощенный контроллер нетрудно, – для полноценной зарядки требуется примерно 3 часа, не меньше.

Во вторую группу входят правила эксплуатации, на которые мы с вами можем влиять, тем самым значительно увеличивая или уменьшая срок жизни аккумулятора. Эти правила следующие:

нужно стараться не доводить аккумулятор до минимального заряда и, тем более, до состояния, когда машинка сама выключается, ну, а если так случилось, то нужно зарядить аккумулятор как можно скорее.

не нужно бояться частых подзарядок, в том числе и частичных, когда полный заряд не достигается – аккумулятору это не вредит.

вопреки сложившемуся у многих пользователей мнению, перезаряд вредит литиевым аккумуляторам не меньше, а даже больше, чем глубокий разряд. Контроллер, конечно, ограничивает максимальный уровень заряда, но есть одна тонкость. Хорошо известно, что ёмкость аккумуляторов зависит от температуры. Так, если, например, мы зарядили аккумулятор при комнатной температуре и получили заряд 100%, то при выходе на мороз и остывании машинки степень заряженности аккумулятора может снизиться до 80% и ниже. Но может быть и обратная ситуация. Аккумулятор, заряженный при комнатной температуре до 100%, будучи немножко нагрет, станет заряженным, скажем, до 105%, а это для него очень и очень неблагоприятно. Такие ситуации встречаются при эксплуатации машинки, длительное время находящейся в кредле. Во время работы температура девайса и вместе с ним аккумулятора повышается, а ведь заряд уже полный…
В связи с этим правило гласит: если Вам необходимо работать в кредле, сначала отсоедините машинку от зарядки, поработайте на ней, а когда она выйдет на “боевой” температурный режим, подключайте зарядку.
Кстати, это правило также касается владельцев ноутбуков и прочих гаджетов.

Идеальные условия для длительного хранения аккумулятора – это нахождение вне девайса с зарядом примерно 50%. Исправный аккумулятор при этом не требует заботы о себе месяцами (порядка полугода).

И напоследок еще немного информации.
– Вопреки сложившемуся мнению, литиевые аккумуляторы, в отличие от никелевых, почти не обладают “эффектом памяти”, поэтому, так называемая, “тренировка” нового литиевого аккумулятора практически не имеет смысла. Для собственного успокоения достаточно один-два раза полностью зарядить-разрядить новый аккумулятор. Это нужно для калибровки дополнительного контроллера.
– Владельцы устройств знают, что можно заряжать батарею как от зарядного устройства, так и от USB. При этом зачастую вызывает недоумение невозможность зарядки от USB. Дело в том, что по “закону” USB-контроллер должен отдавать периферийным устройствам, подключенным к нему, ток около 500 mA. Однако бывают ситуации, когда либо сам контроллер не может обеспечить такой ток, либо устройство подключают к USB контроллеру, на котором уже висит какая-то периферия, потребляющая часть мощности. Вот и не хватает тока для зарядки, особенно если аккумулятор разряжен слишком сильно.
– Литийсодержащие аккумуляторы ОЧЕНЬ НЕ ЛЮБЯТ ЗАМОРАЖИВАНИЕ. Всегда старайтесь избегать пользования машинкой на сильном морозе – увлечетесь, и аккумулятор придётся менять. Конечно, если Вы достали машинку из тёплого внутреннего кармана куртки и сделали пару заметок или звонков, а потом положили зверька обратно, проблем не будет.
– Практика показывает, что литиевые батареи (не только аккумуляторы) снижают свою ёмкость при уменьшении атмосферного давления (в высокогорье, в самолете). Вреда батареям это не приносит, но знать об этом следует.
– Бывает, что после приобретения аккумулятора повышенной ёмкости (скажем, 2200 mA•h вместо штатных 1100 mA•h) машинка через пару дней пользования новым аккумулятором начинает странно себя вести: виснет, отключается, зарядка аккумулятора, вроде, происходит, но как-то странно, и т.п. Не исключено, что ваше зарядное устройство, которое с успехом работает на “родном” аккумуляторе, просто не в состоянии обеспечить достаточный ток зарядки аккумулятора большой ёмкости. Выход – приобретение зарядного устройства с большим отдаваемым током (скажем, 2 ампера вместо прежнего 1 ампера).

Источник: 4pda.ru

mrAutolife › Блог › ВМ! Зарядка, зарядник для лития.

Инфа о заряднике для лития.

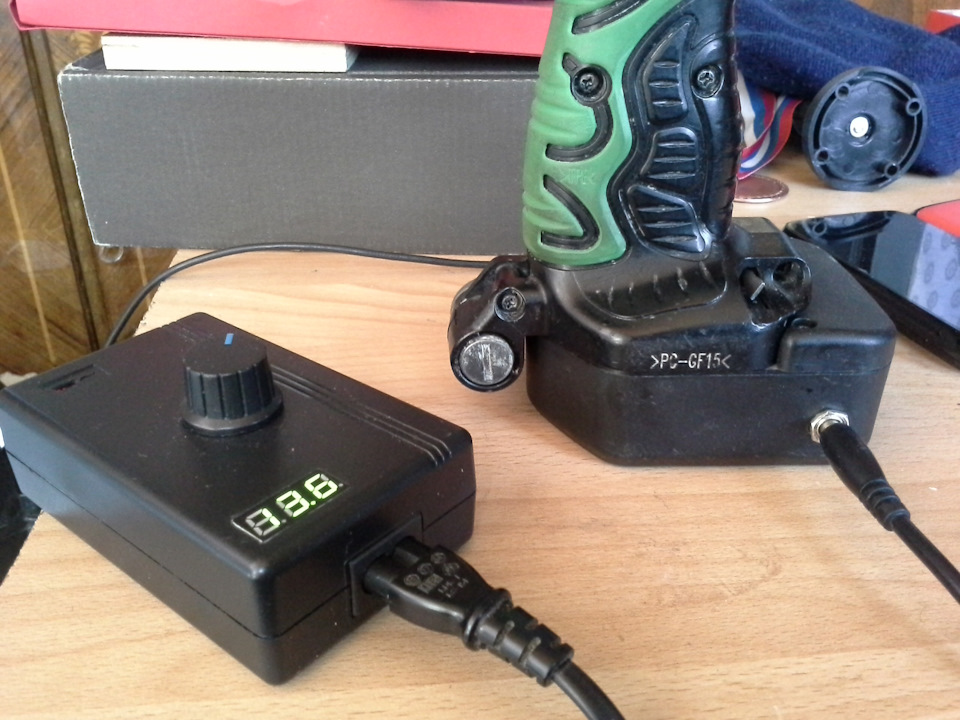

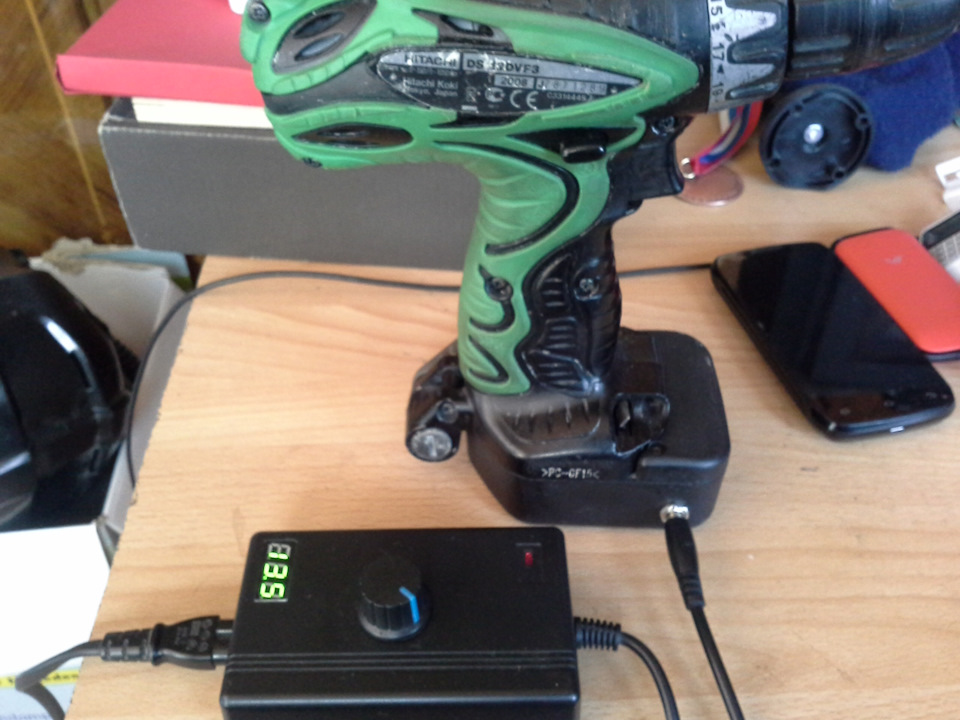

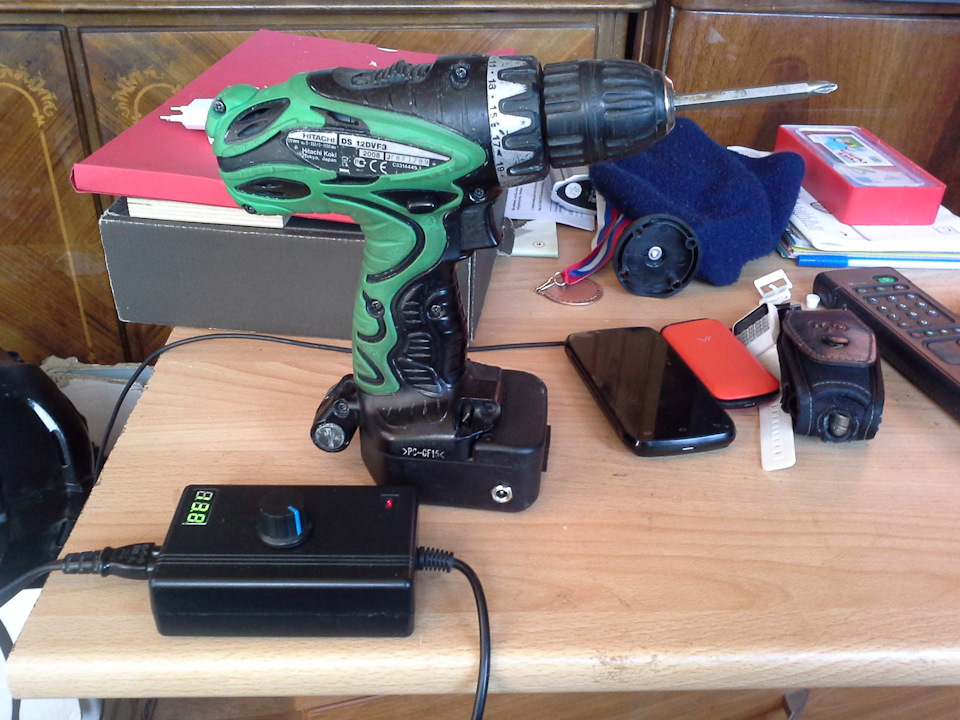

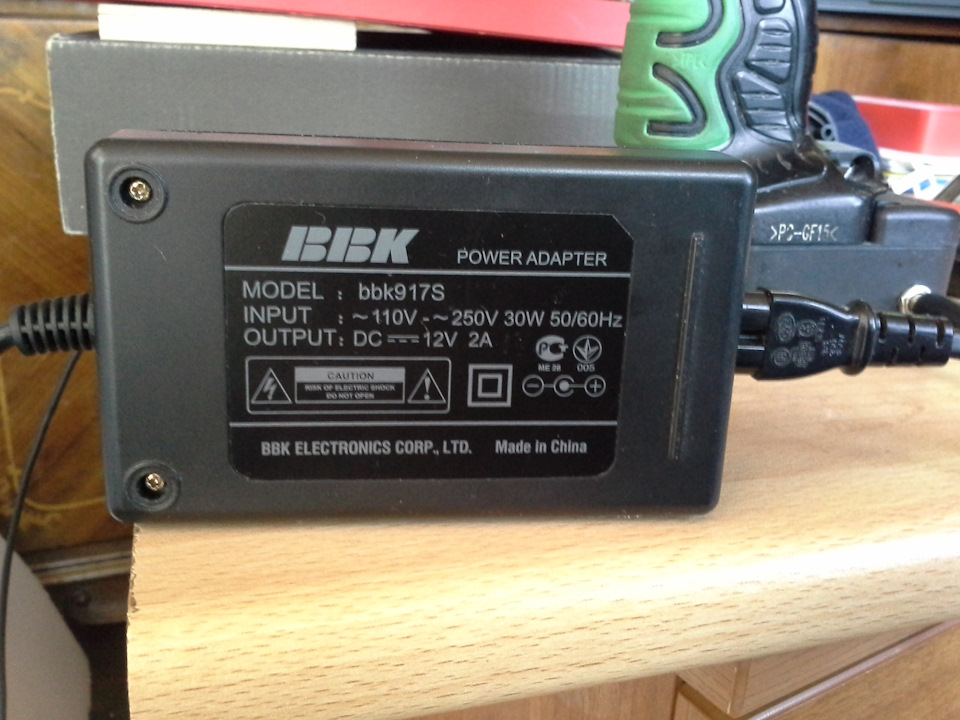

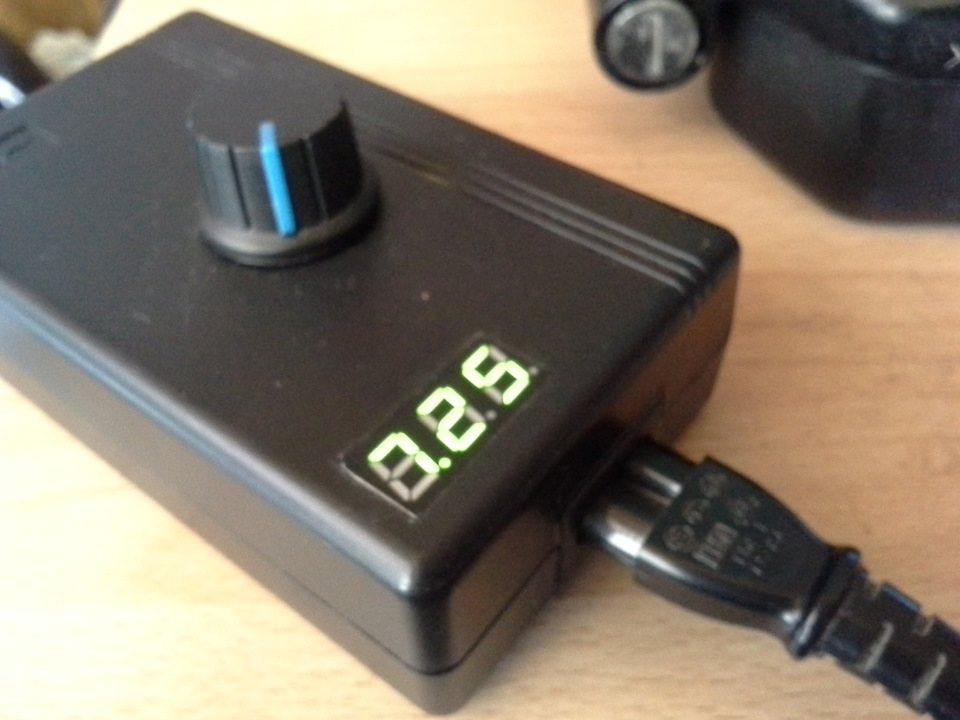

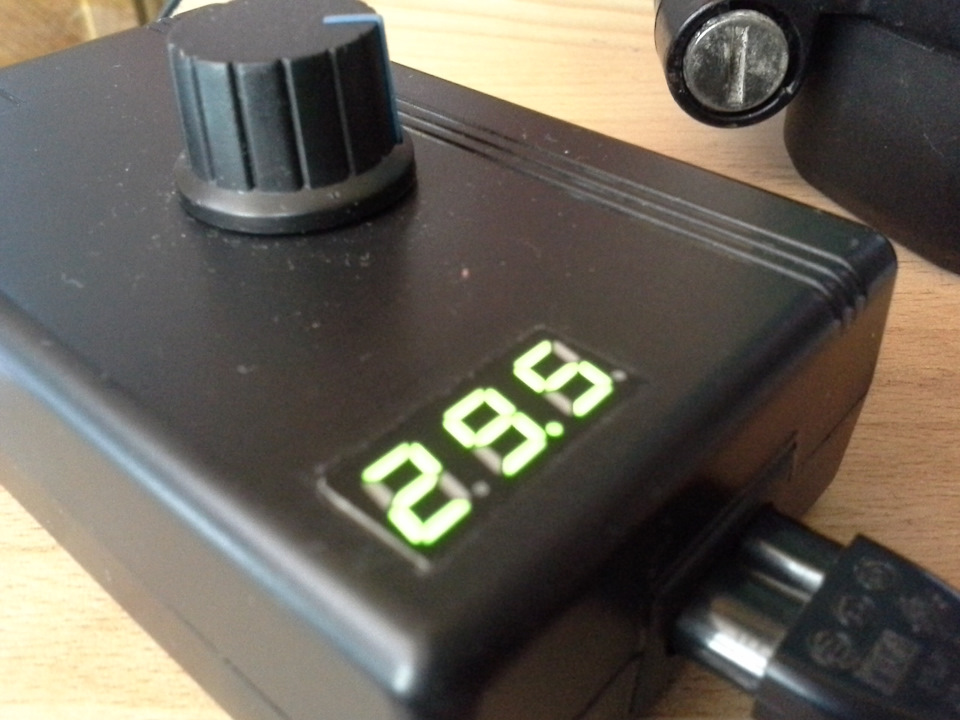

Я взял блок питания (БП), от старого ДВД проигрывателя на 12 вольт, максимальный ток 2А.

Как то как. Кто прочитает первым, имейте виду я в течении суток дополняю пост и правлю! )))
Если есть вопросы задавайте, я не кусаюсь)))

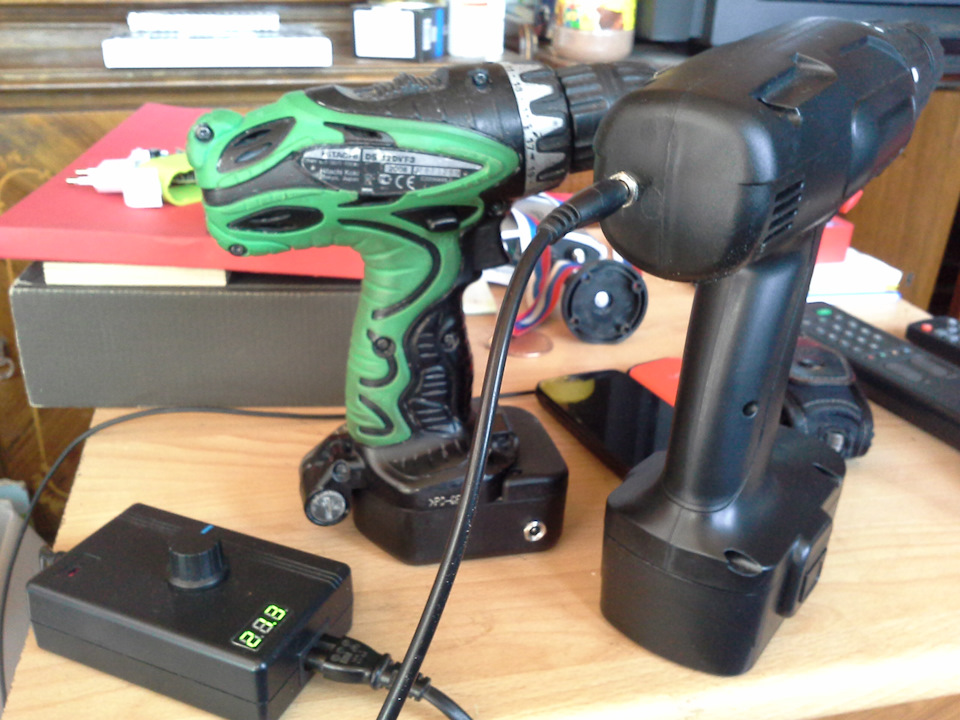

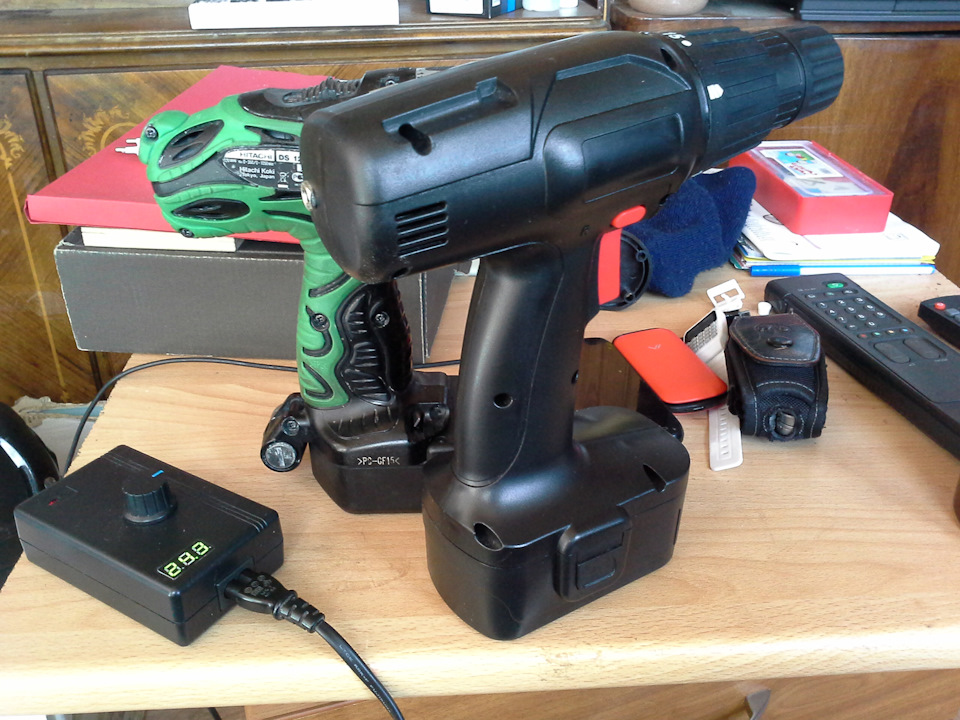

В обоих шуриках стоят платы контроля заряда по баночно, плюс датчики температуры. В одном шурике 3 банки 18650- 3S, в черном 5 банок 18650- 5S

Наша страница на DRIVE2:

Комментарии 14

А платы контроля, разные нужны, или просто вместо пяти три акума подключить можно?

А ссылку не кинешь? В схемах знаний совсем не хватает…
Или по каким критериям искать, пожалуйста.

Для 18в шуруповерта:
5S 40A LiPo литий-полимерный БМС/PCM/доска Защита печатной платы батареи для 5 пакетов 18650 литий-ионный Батарея ячейки w/баланс
s.aliexpress.com/NnIJr2yu
(from AliExpress Android)

Для 12в шуруповерта:
3 S 25A Li-Ion 18650 BMS PCM защиты аккумулятора доска BMS pcm с Температура переключатель для литий-ионный lipo батарею Пакет
s.aliexpress.com/F7fEbaYv
(from AliExpress Android)

у меня стоит другая плата для 12в шуруповертаё но еслиб я сейчас покупалё то взял бы эту плату, что я дал выше ссылку.
Смотреть нужно чтоб плата могла контролировать напряжение на каждой банке по отдельности, как нижнее так и верхнее напряжение, как правило это от 2,5в до 4,2в

Спасибо, 🙁 мне на 14 в нужно и как или на что в описании смотреть. Заранее извиняюсь.
5S, 3S в обозначении это число акумов? Если да тогда я разобрался 🙂

Для 14 можно смело ставить 4 банки, 4,2×4 = 16,8в, мотор выдержит
У меня шурик 18в, но на полностью заряженных банках напряжение 21в
Значит вам нужно смотреть плату контроля 4S
Типа такого комплекта, плата+балансир
(4S 20A литий-ионный БМС PCM 4 s балансировки) Защита аккумулятора доска BMS PCM Balance Board для литиевых LicoO2 Limn2O4 батареи
s.aliexpress.com/zARZRFra
(from AliExpress Android)

Спасибо за ссылку, начал самостиятельно искать мозг вскипел. Нашлос только это ru.aliexpress.com/store/p…2010608.0.0.81bf1c1eE6gsT
Подойдёт?

Ампер много, шуруповерт в среднем берет 15-25а, а эта плата на 80а, это много.
Смотрите чтоб было не больше 30-40А, и то я думаю это много.
30А максимум потребляет шуруповерт в самых пиковых нагрузках. Неплохо если на плате будет стоять датчик температуры, который можно разместить между банками.
Самый простой спасоб узнать сколько ампер потребляет шурик, акум отсоединить, и подключить кракодилами к блоку питания с амперметром, выставит 16в и зазажать патрон, и посмотреть потребляемый ток при включении.

Источник: www.drive2.ru
