Схема подключения подогревателя дизеля

Предпусковые подогреватели двигателя МТЗ 82(80)

Задачей оборудования для предпускового обогрева является стимуляция запуска двигателя в холодное время. Предварительный подогрев особенно важен для дизельных двигателей ввиду высоких показателей степени сжатия, требующих повышенных вращательных усилий, а также создания оптимальных температурных условий для воспламенения топлива в камерах сгорания. В зависимости от способа подогрева, кроме стимуляции быстрого запуска, устройства могут обеспечивать общий разогрев цилиндропошевой группы и деталей кривошипношатунного механизма двигателя, что обеспечивает мягкий запуск, исключающий повышенный износ холодного механизма.

Ранее преподаватели по тракторному делу в своих лекциях отмечали, что один пуск в холодное время года по износу трущихся сочленений двигателя приравнивается к 1000 км пробега. Такой факт объяснялся плохим прохождением застывшего масла по смазочным каналам в холодном двигателе и отсутствием на поверхностях трущихся деталей достаточной масляной плёнки в момент пуска. Конечно, с учётом свойств современных смазочных материалов этот показатель уменьшился в несколько раз, однако, фактор холодного пуска является одним из основных причин износа деталей агрегата.

Электрофакельный подогреватель МТЗ 82

Устройство есть штатным оборудованием в комплектации системы пуска МТЗ 82(80) обеспечивающим запуск дизеля в холодное время года. Функцией является предпусковой разогрев всасываемого воздуха в цилиндры дизеля, что обеспечивает лёгкое воспламенение при сжатии горючей смеси в камерах сгорания.

Подогреватель установлен в патрубке всасывающего коллектора Д 240. Принцип работы заключается в разогреве воздуха горением дизельного топлива воспламеняемого накалом спирали устройства, электрическое питание которой осуществляется от штатной электросети трактора.

Работа подогревателя

Включение устройства осуществляется отдельной клавишей на панели, управление подогревателем сблокировано с ключом 12 (на схеме) управления стартером. При поворачивании ключа в первое положение электрический ток 17-22 А поступает через отдельную клему на спираль подогревателя, которая в течение 25-30 секунд накаляется до 950˚С. Напряжение в сети при накале падает до 10 вольт. Контроль накала спирали осуществляется последовательно подключённой в цепь контрольного элемента ПД50-В 11 и добавочного сопротивления СЭ50-В 10 на панели управления, который при готовности пуска сигнализирует миганием. Во втором положении — дополнительно электричество поступает через вторую клему устройства на катушку 6 управления питающим клапаном 7. Электромагнитное поле катушки, преодолевая усилие возвратной пружины, открывает клапан и пропускает дизельное топливо к раскалённой спирали 3, где происходит горение. Одновременно с вращением дизеля работающим стартером нагретый воздух попадает в цилиндры.

Топливо к устройству подаётся через отдельный топливопровод, от фильтра тонкой очистки топливной системы трактора, давлением созданным подкачивающей помпой ТНВД при пусковом вращении дизеля или в других конструкциях от отдельного питающего топливного бочка. После запуска дизеля и автоматическом срабатывании реле, одновременно со стартером отключается от сети электрофакельное устройство. Питающий клапан автоматически закрывает проход топлива к спирали усилием возвратной пружины. Клавишу устройства на панели после пуска устанавливают в положение «выключено».

Подача топлива ( 12 смᶾ в минуту) регулируется болтом и дозирующего штуцера, в состав которого входят три войлочных диска ТЭЧ-4(ГОСТ 11025-64) поджатых гайкой.

Плюсы и минусы

Несомненным плюсом является автономность устройства, работа которого не зависит от внешних источников питания. Надёжность подогревателя и успешный запуск дизеля зависит от степени заряженности и тех. состояния штатных аккумуляторных батарей, что часто на практике бывает неидеальным. Кратковременный разогрев всасываемого воздуха при пуске стимулирует воспламенение топлива, однако, не обеспечивает разогрева деталей всего двигателя. Поэтому при низких температурах старт дизеля отличается жёсткой работой до полного разогрева, что негативно влияет на износ трущихся поверхностей в агрегате, уменьшая его ресурс.

Кроме этого, появление нагара на клапане устройства вызывает неплотное перекрытие топлива, что при протекании во всасывающий коллектор провоцирует детонацию в работающем двигателе при сопровождении неполного сгорания . Поэтому нужно обращать внимание на исправность работы клапана. Для страховки можно установить кран на питающем топливопроводе для исключения попадания топлива при работающем дизеле. В общем устройство, несомненно, создаёт условия для быстрого запуска в холодное время, но его применение при температурах ниже -10°С желательно сопровождать предварительным разогревом охлаждающей жидкости.

Подогрев двигателя мтз 82 от 220 вольт

Практика показала, что нагретый дизель выше 50°С заводится в условиях любой низкой окружающей температуры, при исправной и налаженной топливной аппаратуре, без каких-либо проблем. Это объясняется уменьшением сопротивления вращению в конструктивных осях кривошипного механизма и движению деталей в цилиндрах дизеля, а также достаточно комфортной температуры для воспламенения топлива в камерах сгорания. Запуск тёплого двигателя обеспечивает моментальное поступление смазки к деталям, что обеспечивает мягкий старт и сохранность ресурса агрегата.

Изначально для общего разогрева трактористы использовали кустарные методы: перед запуском подогревали слитую с блока охлаждающую жидкость, грели поддон дизеля горелками с открытым огнём или внешними электронагревательными приборами. Такие методы часто сопряжены с нарушениями техники безопасности, неудобны и длительны по времени.

Подогреватель в системе охлаждения

Для комфортного и безопасного предпускового обогрева двигателя на рынке существуют встраиваемые котлы, запитка которых осуществляется от общей электросети 220 вольт. Нагрев осуществляется за счёт тэны в составе котла при контакте с охлаждающей жидкостью дизеля.

Примером такого оборудования являются электронагреватели охлаждающей жидкости проточного типа. Устройство своим приёмным патрубком подсоединяется к системе охлаждения через штуцер, установленный вместо сливного крана с правой стороны блока двигателя Д 240. Таким образом, нагреватель получает холодную жидкость для нагрева. Выходной патрубок соединяется через тройник с отводным патрубком с блока на печку. За счёт конвекции нагретая жидкость естественным образом выталкивается вверх и перетекает через отвод печки в блок дизеля. Такие нагреватели универсальны в своём применении и используются для всех типов тракторных и автомобильных двигателей с жидкостным охлаждением, имеют однотипную конструкцию с различной мощностью нагревательной тэны.

По опыту практиков, при использовании нагревателя с мощностью от 1,5 до 2 кВт/час, для прогрева дизеля трактора МТЗ 80(82) до температуры 40-50°С , на морозе — 20°С, подогрев может занять до 2 часов.

Также в продаже представлены специальные подогреватели охлаждающей жидкости для двигателя Д-240,243,245. Устройство крепится соединительным фланцем с левой стороны двигателя вместо заглушки в блоке. Рабочая ёмкость оборудования получает холодную жидкость — нагревается и выталкивается самотёком обратно в рубашку охлаждения. Монтаж нагревателя данной конструкции возможен при отсутствии пускового двигателя ПД 10, то есть в комплектации дизеля электростартером.

Появление на рынке универсальных автоподогревателей с принудительной циркуляцией жидкости, которые оборудованы дополнительно электропомпой, позволяет значительно сократить время нагрева. Такие приборы, естественно, дороже по стоимости более технологичны в своей конструкции. Поэтому, покупая оборудование, нужно обращать внимание на качество и соответствие технических характеристик устройства для использования при разогреве тракторного двигателя.

Подогрев масла в поддоне МТЗ 80

Такой метод разогрева имеет место при небольшом переоборудовании поддона дизеля. Конкретных готовых разработок под двигатель Д-240 трактора МТЗ 80(82) на рынке нет. Основным задачей модернизации является оборудование посадочного гнезда в стенке поддона для горизонтальной установки нагревательного тэна на уровне положения полного погружения в масло. При этом желательно использовать нагревательные элементы предназначенные для масляных нагревателей с питанием от сети 220 вольт. Условием выбора детали является конструктивный размер позволяющий свободно разместится в масляной ванной поддона без препятствия размещению и работы масляного насоса двигателя. При этом устройство, должно быть, оборудовано терморегулятором для нагрева не выше 80°С . Таким образом, предотвращается перегрев и возгорание, при котором масло теряет свои физические смазывающие свойства.

Установка такой системы несколько трудоёмка и успешность реализации зависит от квалификации слесаря и материальной базы. Преимуществом такого подогрева является нижнее размещение нагревательного элемента, что позволяет вместе с разогревом смазки равномерно подогреть весь блок восходящим потоком тёплого воздуха. Предпусковой нагрев масла в поддоне особенно популярен на технике работающей в северных погодных условиях и применяется параллельно с предварительным нагревом охлаждающей жидкости, что значительно сокращает время подготовки к запуску.

Источник: vseomtz.ru

Система подогрева дизельного топлива

Система подогрева дизельного топлива (СПДТ) может применяться для облегчения пуска холодного двигателя и обеспечения его работы при отрицательной температуре окружающей среды, вызывающей помутнение топлива и затруднение прокачиваемое через фильтроэлементы. Подогрев осуществляется в фильтре грубой очистки топлива (ФГОТ), в фильтре тонкой очистки топлива (ФТОТ) (см. рис. Фильтр тонкой очистки в сборе с электроподогревателем и Фильтр грубой очистки топлива в сборе с электроподогревателем ), а также в топливо-заборнике топливного бака.

Читайте также:  Советы при прорезывании зубов

Включать СПДТ необходимо за 3-5 мин до запуска холодного двигателя. СПДТ подогревает топливо в системе топливопитания и обеспечивает прокачиваемость топлива через фильтроэлементы. Пуск двигателя производить, как описано выше. При работающем двигателе и движении автомобиля рекомендуется выключать электроподогреватели ФТОТ с целью снижения потребления электроэнергии из бортовой сети автомобиля при условии, что это не приводит к ухудшению прокачиваемости топлива и снижению мощности двигателя. При стоянке автомобиля или при длительных перерывах в работе двигателя СПДТ необходимо выключить.

Проверку жгута электропроводки, разъёмов, предохранителей и всех электроподогревателей производить при обслуживании СПДТ.

Внимание! Электроподогреватели СПДТ не ремонтопригодны, неисправные электроподогреватели подлежат замене.

Замену электроподогревателей, установленных в ФТОТ и ФГОТ, производить совместно с уплотни-тельными кольцами. При невозможности замены неисправного электронагревателя эксплуатировать за-борник, ФТОТ и ФГОТ без подачи электропитания.

Включение электронагревателей подогрева дизельного топлива в ФТОТ осуществляется с помощью кнопочного (клавишного) выключателя, расположенного на панели выключателей, при этом загорается лампочка, встроенная в выключатель, при выключении электронагревателя лампочка гаснет.

Фильтр тонкой очистки в сборе с электроподогревателем: 1 – крышка ФТОТ; 2 – электроподогреватель; 3 – колпак ФТОТ; 4, 5 – уплотнительные кольца

Включение электронагревателя подогрева топлива в ФГОТ и топливозаборнике осуществляется:

  • или клавишным переключателем электронагревателя в топливных баках поочередно, если в автомобиле предусмотрена установка двух топливных баков. При этом загорается контрольная лампа, расположенная на панели приборов в блоке контрольных ламп. При выключении электронагревателя лампочка гаснет.
  • или клавишным выключателем электронагревателя в топливном баке, если в автомобиле предусмотрена установка одного топливного бака. При этом загорается лампочка, встроенная в выключатель, при выключении электронагревателя лампочка гаснет.

Переключатель/ выключатель электронагревателя подогрева топлива в ФГОТ и топливном баке/ баках находится на панели выключателей.

Электрические схемы подключения системы подогрева топлива в зависимости от комплектации автомобилей представлены на рисунках:

  • Схема электрическая подключения системы подогрева топлива для автомобилей, укомплектованных двигателем КАМАЗ, с одним топливным баком ;
  • Схема электрическая подключения системы подогрева топлива для автомобилей, укомплектованных двигателем КАМАЗ, с двумя топливными баками .

Фильтр грубой очистки топлива в сборе с электроподогревателем: 1 – крышка ФГОТ; 2 – электроподогреватель; 3 – колпак ФТОТ; 4 – уплотнительные кольца

Схема электрическая подключения системы подогрева топлива для автомобилей, укомплектованных двигателем КАМАЗ, с одним топливным баком

Схема электрическая подключения системы подогрева топлива (перечень элементов) для автомобилей, укомплектованных двигателем КАМАЗ, с одним топливным баком

Подогреватель дизельного топлива ЭПДТВ-24/0.2 для ФТОТ 7508.451397.003

Источник: www.bashtehavto.ru

SsangYong Rodius SV270 › Logbook › Проточный подогрев дизельного топлива Delphi 93B

Зацепился как-то за фразу о проточном подогреве на каком-то форуме, запомнил и отложил идею в долгий ящик. Время от времени находил информацию и вот после установки решил все систематизировать и выложить для общественности.

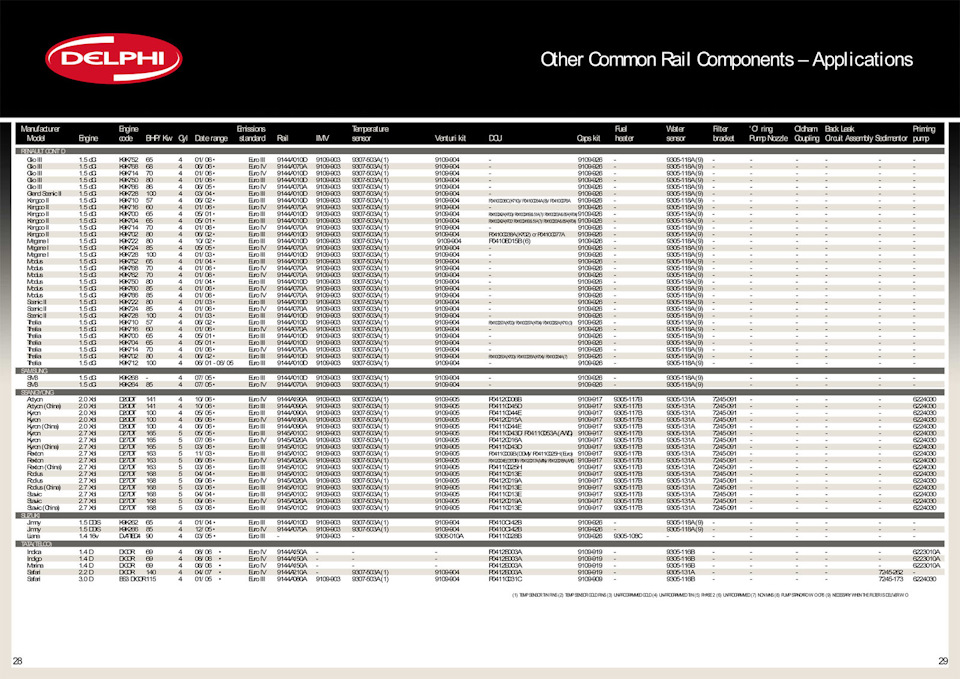

В буклетах Delphi как допоборудование для топливной системы встречается некий проточный подогреватель.

Вот артикулы, которые пробиваются в наших магазинах:
Delphi 9305-117B
Hyundai-KIA 31394-H1950
Peugeot-Citroen 1579.Y6

Есть разные варианты для Renault, Dacia и пр., но видимо в силу их непопулярности они никак не пробиваются в системах заказов.

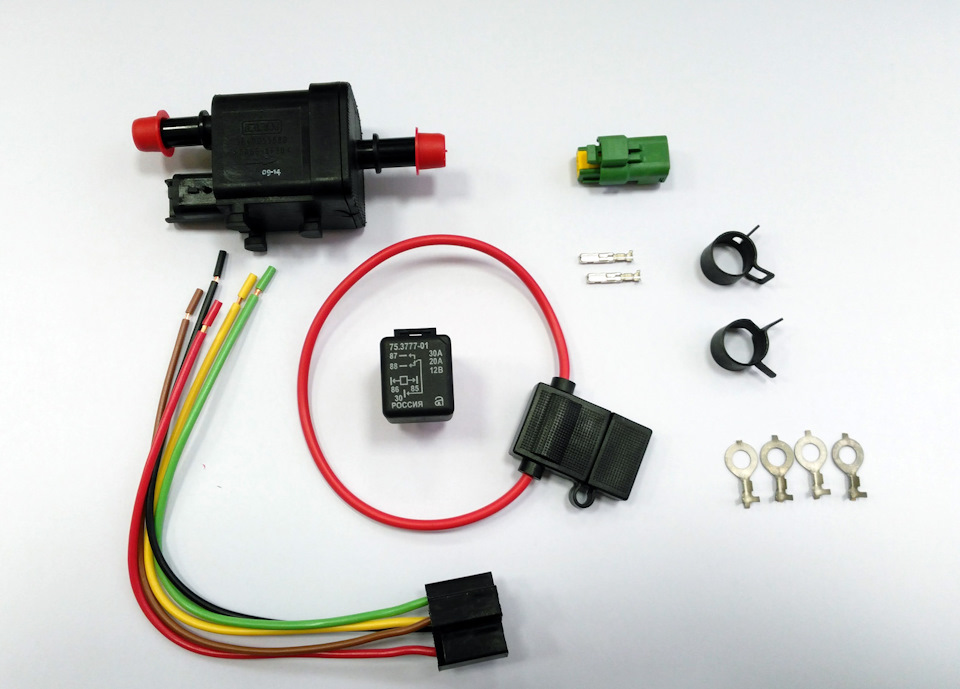

Мне ближе и дешевле оказался пежонский 1579.Y6, который и был заказан за 1461 руб.

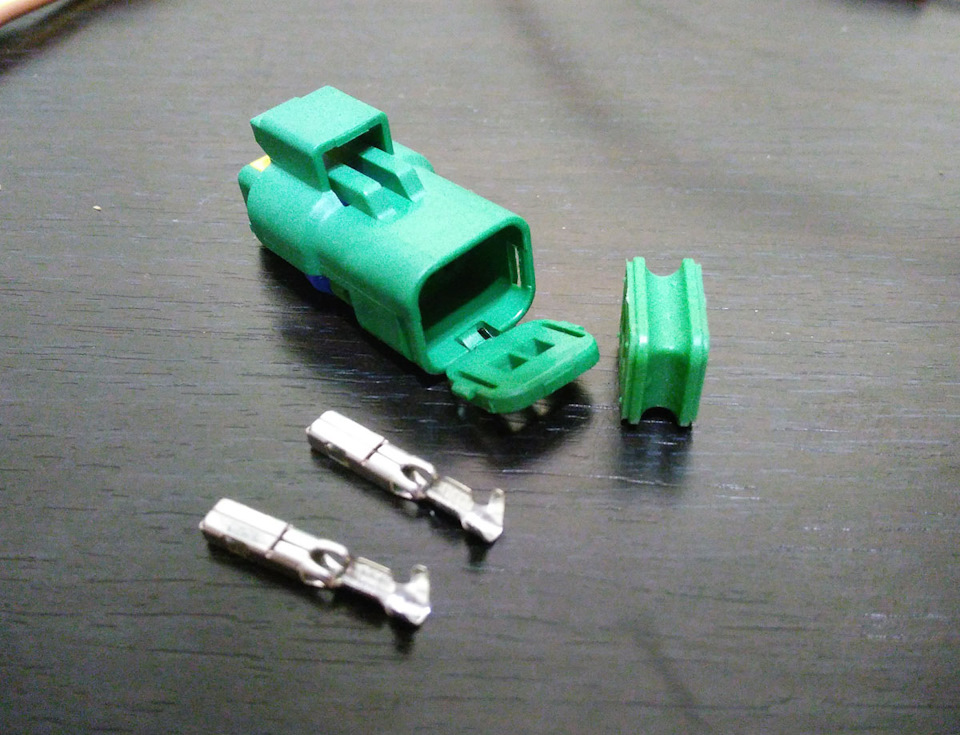

Разъем нужен не простой, а весьма специальный. У хундай-киа даже есть такой в сборе:

Описание, которое блуждает по сети:

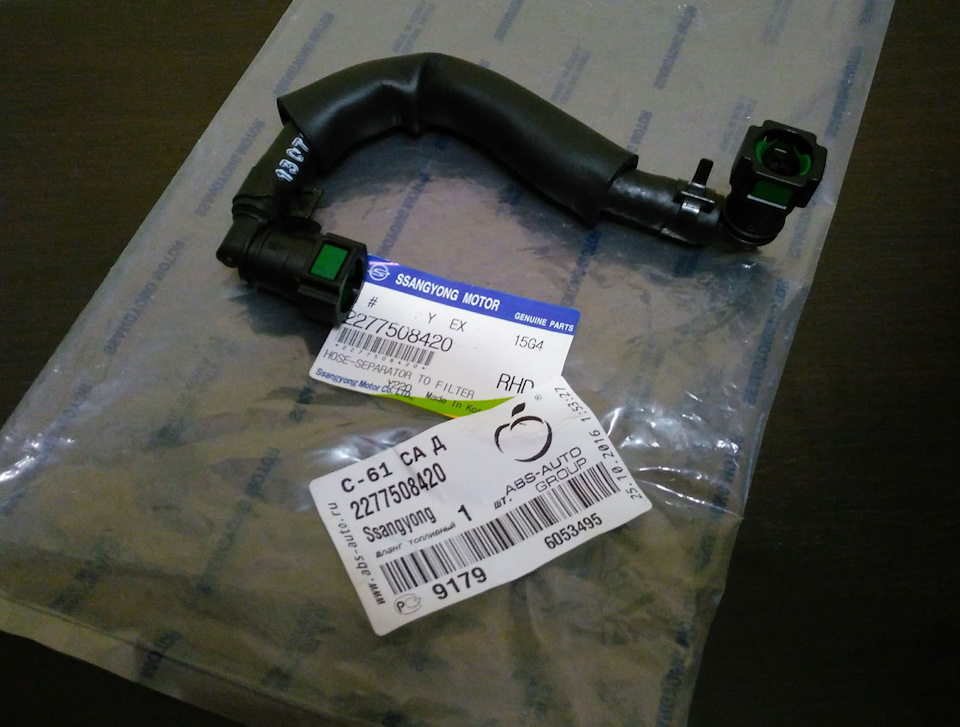

Пару слов о самой врезке в топливопровод. Мастера на различных форумах охотно делятся фотографиями своих установок. Заключается это в перерезании резиновой части топливопровода, натягивании концов шланга на штуцеры подогрева и зажатии их винтовыми хомутами. Этот ход мыслей весьма удручал, т.к. резать ничего не хотелось, а использовать винтовые хомуты в таких ответственных частях автомобиля и вовсе противопоказано. Да и штуцеры абсолютно гладкие, не имеют никаких рельефных приспособлений для удержания шланга на своей поверхности.

Но семя сомнения было посеяно и как оказалось, не зря. Озарение пришло, когда в этих штуцерах я признал ответную часть быстросъемного соединения, на которых собрана вся топливная система йонгов начиная от груши и заканчивая ТНВД. На радостях от того, что резать я ничего не буду, заказал даже подходящий (так мне казалось) короткий шланг с двумя быстросъемами от Газели с американским дизелем Cummins за 199 руб. Но тут меня ждал облом, быстросъемы бывают разные, разных размеров, метрические и дюймовые. От Газели не подходит ничего. Разобраться во всех типах быстросъемных соединений не получилось, но в СЙ все топливные штуцеры на 10 мм, только третий выход (обратка?) с топливного фильтра меньше. А коль все разъемы под капотом одинаковые, взялся я проверять все артикулы всех шлангов на предмет наличия и стоимости. Родиус, Кайрон, Актион… всё не то, цены по 1-2-3 тысячи. И вот на Ректоне мне улыбнулась удача, шланг соединения сепаратора и фильтра, с двумя Г-образными быстросъемами, гнутый — всего 140 руб. Артикул 2277508420.

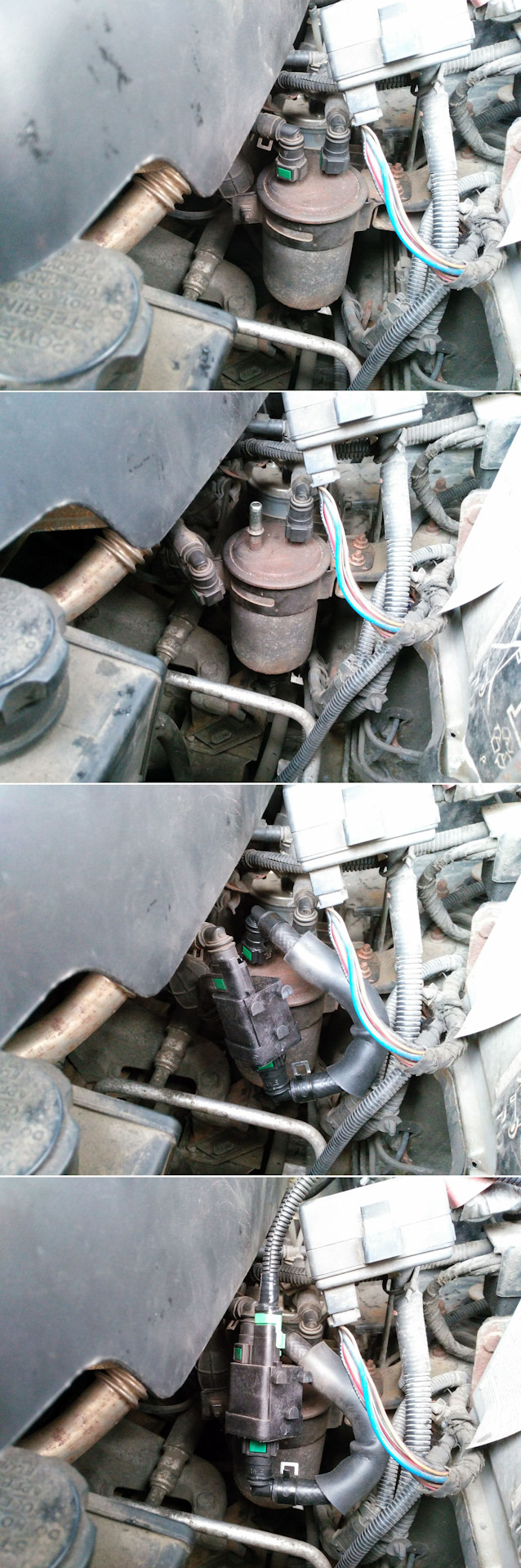

Установка свелась к действиям типа “отсоединил-присоединил”. Я поставил в разрыв между грушей и сепаратором.

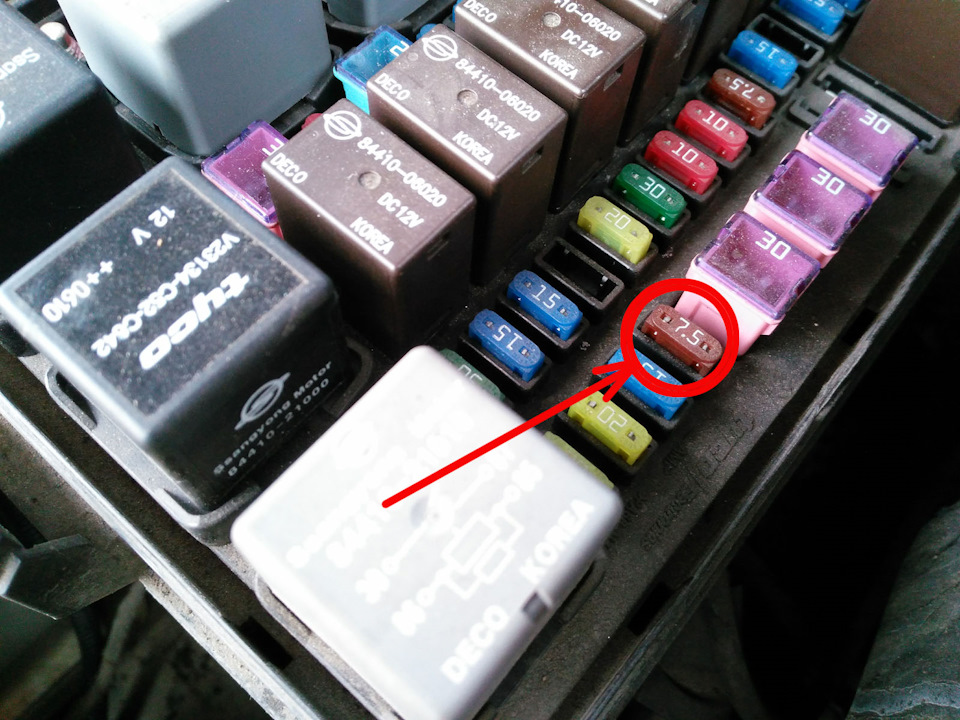

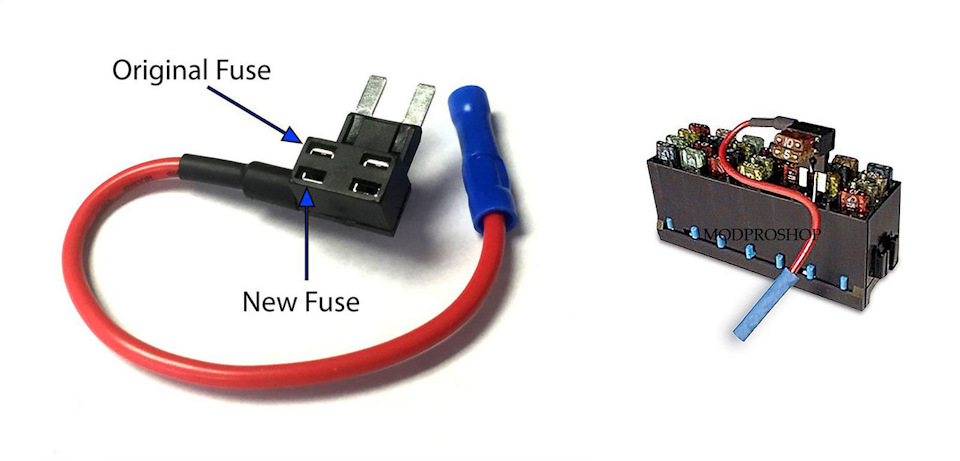

Управляющий провод для реле взял с предохранителя F26. На нем нет напряжения без зажигания.

Итог. Установлен проточный подогрев топлива с использованием оригинальных запчастей. Ничего не разрезано. При необходимости можно переставить в стандартное состояние за 1 минуту.

Всем беспроблемной эксплуатации зимой :).

P.S. В комментах возник вопрос об артикулах на всякую мелочь, ведь ее тоже можно заказать, поэтому привожу перечень:

Колодка для 4х контактного реле — АХ-340
Колодка для 5ти контактного реле — AX-340-2
Реле 4х контактное — SCR 0104, 98377710
Реле 5ти контактное — 753777, 983777, 21050374701001

Держатель для предохранителя — FHC-1038-5, 0300354ws23

Контакт кольцевой Ø 6,2 мм, обжатый с проводом — AX-389-01
Контакт кольцевой Ø 6,2 мм, без провода — AX-389
Контакт кольцевой Ø 8,2 мм, обжатый с проводом — AX-390-01
Контакт кольцевой Ø 8,2 мм, без провода — AX-390-01

Трубка гофрированная, разрезная, внутренний диаметр 4,7 — AX-750
Трубка гофрированная, разрезная, внутренний диаметр 6,6 — AX-751
Трубка гофрированная, разрезная, внутренний диаметр 7,5 — AX-752
Трубка гофрированная, разрезная, внутренний диаметр 9,4 — AX-753
Трубка гофрированная, разрезная, внутренний диаметр 11,5 — AX-754

Набор термоусаживаемых трубок разного диаметра, 18 шт, L=100мм — AX-700
Набор термоусаживаемых трубок разного диаметра, 30 шт, L=100мм — AX-701

Хомут нейлоновый (стяжка) набор 100мм х 50шт, 150мм х 50шт, 200мм х 50шт цвет в ассорт. — ABRO ZT-014-AS-R
Изолента черная 19мм х 9м х 0,12мм ABRO — ET-912
Изолента черная термостойка 80С 18мм х18,3м х 0,17мм ABRO — ET-914

Провод ПВАМ:
АХ-350 — 0,75 кв.мм, 5м
АХ-351 — 0,75 кв.мм, 10м
АХ-350-100 — 0,75 кв.мм, 100м
АХ-352 — 1,0 кв.мм, 5м
АХ-353 — 1,0 кв.мм, 10м
АХ-352-100 — 1,0 кв.мм, 100м
АХ-354 — 1,5 кв.мм, 5м
АХ-355 — 1,5 кв.мм, 10м
АХ-354-100 — 1,5 кв.мм, 100м
АХ-356 — 0,5 кв.мм, 5м
АХ-357 — 0,5 кв.мм, 10м
АХ-356-100 — 0,5 кв.мм, 100м
АХ-358 — 2,5 кв.мм, 5м
AХ-359 — 2,5 кв.мм, 10м
АХ-358-100 — 2,5 кв.мм, 100м

Источник: www.drive2.com

Виды предпусковых подогревателей двигателя и принцип их работы

Подготовка автомобиля к эксплуатации в зимний период в разных климатических зонах осуществляется по-разному. Если в южных регионах России достаточно сменить резину и залить незамерзающую жидкость в бачок стеклоомывателя, то на севере или в Сибири, где температура -40 градусов – вполне нормальное явление, не лишним будет установить электрический или автономный предпусковой подогреватель двигателя. Без этого устройства запустить мотор в мороз будет очень затруднительно, если вообще возможно.

Что такое предпусковой подогреватель

Впервые подобные устройства появились в странах Скандинавского полуострова и северной Европы, несколько лет спустя преимущества, которые они дают, смогли оценить российские автовладельцы, и установка подогревателей пошла полным ходом. Предпусковой подогреватель предназначен для облегчения запуска двигателя в мороз. Принцип работы данного приспособления основан либо на естественной циркуляции антифриза в системе охлаждения, либо на принудительной прокачке охлаждающей жидкости при помощи насоса.

В первом случае подогреватель нужно подключить к системе охлаждения двигателя, и он будет разогревать антифриз, который по мере нагрева поднимается вверх, а его место занимает холодная охлаждающая жидкость. Во втором случае антифриз нагревается в теплообменнике, и насосом прокачивается по малому кругу системы охлаждения, в результате чего происходит довольно быстрый нагрев антифриза и, соответственно, мотора.

Существует два вида предпусковых подогревателей: электрические и автономные.

  1. Электрический в качестве источника энергии использует электроэнергию, и подключается к любой розетке с напряжением 220 В.
  2. Автономный работает на топливе из бака автомобиля.

Устройство электрического предпускового подогревателя

Современные устройства комплектуются различными дополнительными модулями, такими как:

  • тепловентилятор для обогрева салона;
  • зарядное устройство для аккумуляторной батареи;
  • таймер, позволяющий поддерживать определенную температуру антифриза;
  • пульт дистанционного управления.

Разумеется, чем больше опций, тем выше стоимость покупки и установки комплекта.

Основное достоинство подобных предпусковых подогревателей – отсутствие вредных выбросов. Кроме того, если применять их на дизельных моторах, помимо прогрева силового агрегата, разогревается еще и дизтопливо в системе зажигания, что существенно облегчает запуск двигателя.

Не лишен электрический предпусковой подогреватель и недостатков. Главных среди них два:

  • для работы ему требуется электрическая розетка, что существенно ограничивает возможности по его применению;
  • высокое энергопотребление такой установки (до 10 кВт за одну ночь).

Устройство автономного предпускового подогревателя

Как уже было сказано, автономный предпусковой подогреватель двигателя потому так и называется, что ему не требуется внешний источник энергии. Это намного удобнее, так как автомобиль оказывается не привязанным к электрической розетке. Данный вид подогревателей делится на две категории: жидкостные, об установке которых речь пойдет дальше, и воздушные, предназначенные только для обогрева салона автомобиля.

Принцип его работы следующий. В камеру сгорания, размещенную внутри теплообменника, при помощи насоса подается топливо из бака автомобиля. Внутри камеры сгорания находится штифт накаливания, который запитывается от бортовой электросети. Топливо сгорает, антифриз, находящийся в теплообменнике, при помощи насоса перекачивается в водяную рубашку двигателя, вместо него в теплообменник попадает холодная жидкость – так образуется замкнутый цикл.

Еще одно достоинство автономного предпускового подогревателя – возможность его установки в любое удобное место своими руками, так как он не встраивается в конструкцию авто.

Схема одного из вариантов установки и подключения выглядит следующим образом:
Как и электрические, автономные жидкостные подогреватели оснащаются множеством дополнительных опций, таких как таймер, беспроводное управление, управление с мобильного телефона, а некоторые модели имеют обратную связь.

Эта категория подогревателей имеет два основных недостатка: первый – высокая цена, второй – более сложная установка.

Монтаж предпускового подогревателя

Для установки данного устройства, не обязательно ехать в мастерскую и расставаться с немалой суммой денег. Его вполне можно подключить своими руками, даже не имея каких-либо специфических познаний. К каждому прибору обязательно прилагается схема подключения, которой нужно следовать.

Прежде всего, необходимо определиться, в какое место лучше монтировать его элементы. Если устанавливается электрический подогреватель, предварительно нужно размотать провода и убедиться, что их длины достаточно, чтобы соединить между собой все элементы.

Затем нужно выбрать в салоне место для монтажа пульта управления подогревателем. Скорее всего, придется частично разбирать переднюю панель автомобиля. Непосредственно перед началом работ, нужно слить антифриз из системы охлаждения. Кроме того, необходимо учитывать, что после установки потребуется долить еще около литра охлаждающей жидкости к штатному объему, так как увеличится объем системы охлаждения, поэтому нужно заранее запастись антифризом.

Следующий этап установки автономного предпускового подогревателя двигателя – монтаж топливного насоса. Его необходимо разместить возле топливного бака, причем так, чтобы он был как можно лучше защищен от внешних негативных факторов.

Основание для монтажа камеры сгорания должно быть максимально надежным. Важно, чтобы вокруг нее было достаточно много свободного пространства, а все подведенные к ней шланги и провода были защищены от случайного контакта с движущимися деталями. Также следует обратить внимание на то, чтобы шланги нигде не перегибались, в противном случае антифриз не сможет нормально циркулировать.

Выхлопную трубу нужно обернуть теплоизоляционным материалом во избежание пожара. Выхлоп должен быть направлен не в подкапотное пространство, чтобы выхлопные газы не попадали в салон. По возможности лучше направить его на поддон картера двигателя, таким нехитрым способом можно дополнительно разогреть масло и максимально облегчить работу стартеру.

Самодельный предпусковой подогреватель

Некоторые автовладельцы, не желая тратиться на приобретение сертифицированного устройства в магазине, предпочитают сделать предпусковой подогреватель двигателя своими руками. Проблему запуска мотора в мороз гаражные умельцы решают самыми разными способами: кто-то греет поддон картера паяльной лампой, кто-то ставит самодельные спирали или применяет еще более изощренные средства.

Следует отметить, что какой бы самодельный подогреватель двигателя ни был выбран, недостатки будут одни и те же. Прежде всего, это пожароопасность, особенно в случае с паяльной лампой. Кроме того, эффективность приспособлений, изготовленных своими руками, оставляет желать лучшего. Поэтому, если необходимость в подогреве мотора имеется, лучше не жадничать, потому как самодельный прибор может обойтись не в пример дороже магазинного, особенно, если установить и подключить его не правильно.
” alt=””>

Источник: znanieavto.ru

Установка подогревателя Лунфей

Наверно все знают что такое заводить холодный автомобиль зимой. Да ещё, если на улице сильный мороз и частенько из-за этого возникают проблемы с пуском и прогревом машины.

Сегодня эти проблемы помогают решать предпусковые подогреватели двигателя — Лунфэй. В зависимости от различаемой мощности он (лунфей) быстрее или наоборот медленнее, т.е. с разной скоростью прогревает жидкость в моторном отсеке вашего транспортного средства.

Лунфеи подразделяются на мощности — 1,5 кВт, 2 кВт и 3 кВт. Цена на эти полезные агрегаты пропорциональна их мощности.

Устанавливая подогреватель Лунфэй придерживайтесь рекомендаций

  • Не оставляйте на ночь включенный Лунфэй. Пользуйтесь таймерами.
  • При врезке в систему охлаждения учитывайте, что подогреватель желательно размещать ниже радиатора отопителя салонного пространства. Это препятствует проникновению воздуха.
  • Врезать лунфей надо в систему охлаждения, в месте прохождения жидкости от блока цилиндров к отопителю.
  • Чтобы расширить возможность установки агрегата, используйте дополнительные шланги.
  • Устанавливать лунфей можно по горизонтали или по вертикали. А можно даже под уголом 45 градусов.
  • Крепите предпусковой подогреватель так чтобы он во время поезки не бился о другие части.
  • Подключайте подогреватель к нормальному питанию с заземлением, чтобы избежать замыкания.
  • Будьте бдительны!

Прежде чем приступать к установке, проконсультируйтесь с опытными людьми имеющими положительный опыт или загляните в сервис к знатокам.

Рассмотрим 2 способа установки подогревателя Лунфэй

Врезать лунфей можно двумя способами, параллельным и последовательным. Какой же выбрать? Мы обратим внимание на достоинства и недостатки в каждого из них, а вы выбирайте какой вам ближе и рациональнее.

— Параллельный способ установки Лунфэя

Параллельная установка предпускового подогревателя Лунфей считается более трудоемкой по отношению к последовательной. За счет освобождения малого круга обращения антифриза от сопротивления подогревателя. Условия монтажа при этом способе с вашей стороны должны подкрепиться технической умелостью и обьёмом определённых знаний по гидродинамике и автослесарничеству.

Трудности возникающие при монтировании:

  • Откуда осуществлять входящий ток Охлаждающей Жидкости – рекомендуется место около нижней позиции уровня линии жидкости охлаждения;
  • поиск, выбор или возможность изготовления необходимых для монтажа патрубков и тройников в новой системе;
  • понимание и учитывание нюанса, что при способе паралельной установки и воздействие на малый круг охлаждения происходит падение давления жидкости, которая падает в отопителе салона ТС и вследствии этого понижается температура отопления. Как правило чтобы этого избежать ставят дополнительный кран или клапан;

Четыре схемы установки подогревателя параллельным способом:

Способ № 1

1 — двигатель; 2 — радиатор; 3 — радиатор отопителя; 4 — помпа; 5 — термостат; 6 — верхний патрубок; 7 — нижний патрубок; 8 — подогреватель «Lounfey»; 9 — тройник; 10 — клапан.

Способ № 2

1 — двигатель; 2 — радиатор; 3 — радиатор отопителя; 4 — помпа; 5 — термостат; 6 — верхний патрубок; 7 — нижний патрубок; 8 — подогреватель «Lounfey»; 9 — тройник; 10 — клапан; 11 — сливная пробка.

Способ № 3

1 — двигатель; 2 — радиатор; 3 — радиатор отопителя; 4 — помпа; 5 — термостат; 6 — верхний патрубок; 7 — нижний патрубок; 8 — подогреватель «Lounfey»; 9 — тройник; 10 — клапан.

Способ № 4

1 — двигатель; 2 — радиатор; 3 — радиатор отопителя; 4 — помпа; 5 — термостат; 6 — верхний патрубок; 7 — нижний патрубок; 8 — подогреватель «Lounfey»; 9 — тройник; 10 — клапан; 11 — сливная пробка.

— Последовательный способ установки Лунфэя

Данный способ представляет собой «встраивание» подогревателя Лунфэй как дополнительной линии (трубы) оснащенной тэном и насосом.

  • Определить вход и выход шлангов отопителя салона.
  • Выбор места установки подогревателя и рассчет необходимого расстояния для шлангов;
  • Слив охлаждающей жидкост из системы охлаждения;
  • Сьём шланг транспортирующего ОЖ к двигателю, к отопителю салона; Установка подготовленных шлангов (двух) к освобожденным выводам ОЖ;
  • Закрепление к ним подогревателя ЛУНФЭЙ;
  • Заполнение системы охлаждения жидкостью;

Внимание: проверьте, чтобы вся система охлаждения была заполнена ОЖ. Подогреватель может выйти из строя при наличии завоздушивания. После того как вся ОЖ заполнила систему охлаждения, двигателю необходимо работать некоторое время и затем можно эксплуатировать подогреватель. При прогретом двигателе струи воздуха из отопителя должны быть горячими!

Достоинства и недостатки

C одной стороны — это простота установки и использования, а с другой создается небольшое сопротивление потоку охлаждающей жидкости при работе двигателя. Важно не упустить момент и отслеживать, чтобы в течении работы подогревателя был открыт крантик «Печки» — простыми словами, регулятор уровня температуры в салоне стоял на максимуме.

Ещё немного о Лунфее

Подогреватели Лунфей созданы несколько лет назад. Поставляясь на еврорынок и западный авторынки проявили себя отличнейшим образом. Когда дошла очередь поставок до России, их представили на ежегодной 18-ой Международной выставке запчастей, автокомпонентов и оборудования «MIMS Automechanika Moscow 2014».

Источник: jmc-motors.ru

Схемы Подключения Подогревателя Двигателя 220в

На вход необходимо подключить более длинный кусок, на выход — короткий.


Лунфеи подразделяются на мощности — 1,5 кВт, 2 кВт и 3 кВт. В целом, это один из самых оптимальных вариантов — АКБ не садиться, мощность нагревательного элемента высокая, а после его использования водитель получает в придачу еще и горячий воздух из печки.

Для такого подключения в комплекте с устройством идет штуцер-тройник. Данный аппарат монтируется в охладительной системе мотора.
ПОДОГРЕВ двигателя 220V легкий запуск в любой мороз, принцип работы, установка на ВАЗ 2108,2109,21

В случае самостоятельной установки следует придерживаться подробной инструкции. Просто разрезается патрубок ведущи к радиатору и туда с двух концов вставляется подогреватель.

Тут и зародилась идея о том, что пора менять машину на иномарку. Для того, чтобы их задействовать, достаточно просто нажать на кнопку.

При врезке в систему охлаждения учитывайте, что подогреватель желательно размещать ниже радиатора отопителя салонного пространства. Производится обратный монтаж воздушного фильтрующего устройства с воздуходувом, к свечам подключаются высоковольтные кабеля.

Кроме стандартных функций, подогреватели достаточно быстро обогревают салон автомобиля. Нельзя включать нагреватель двигателя, если в системе охлаждения нет хладагента.

Данной мощности не достаточно для того, чтобы подогреть двигатель в сильный мороз. Данный нюанс большинство водителей относят к недостаткам, поскольку возникают сложности с поиском парковочного места, где имеется возможность подключения к электросети.

Обзор бамперного разъема для подогревателей двигателя. Руководство по монтажу.

Истории наших читателей

Уделите особое внимание вопросам безопасности эксплуатации предпускового подогревателя двигателя. Сибирь-М Приборы отечественного производителя марки Сибирь-М, Альянс, Страт имеют меньшую стоимость при идентичных технических характеристиках. Предпусковые подогревы двигателя бывают автономные устройства для подогрева двигателя, которые могут работать самостоятельно и зависимые устройства, которые не могут подогревать двигатель без сторонней помощи В этой статье пойдет речь о зависимых подогревах двигателя, а точнее о подогреве двигателя от розетки. В этой статье рассмотрим подогрев двигателя с помощью ТЭНа от В.

А заодно — об особенностях эксплуатации предпускового механизма. Поэтому перед приобретением предпускового подогревателя следует в первую очередь уточнить, для какой марки авто он подходит.

Одно из преимуществ — невысокая стоимость и простота, потому установить такое устройство на свое авто сможет практически каждый желающий; автономные предпусковые подогреватели, для работы которых не требуется подключение к электросети.

Его размер в конечном счете влияет на скорость циркуляции потока.

После проведения данных манипуляций агрегат считается полностью готовым к применению. Дополнительно предпусковой подогреватель двигателя Webasto В выпускается с вентиляторами.

Все вариации электрического предпускового подогревателя двигателя для дизеля или бензина функционируют по единому принципу: сетевой провод подключается к розетке; нагревательный элемент получает электроэнергию и включается, вмести с ним одновременно запускается помпа; циркулирующая по патрубкам охлаждающая жидкость получает тепловую энергию и нагревается; теплоноситель проходит по шлангам двигателя, головке, тем самым прогревая его. Всем привет!

Их предназначение — поддержание определенного температурного режима непосредственно в блоке цилиндров.
Установка предпускового подогревателя старт-м 1.5 кВт на Форд Транзит 2.5 турбо дизель

ЧИТАЙТЕ ТАКЖЕ НА САЙТЕ

Вилка с электрошнуром, подключенным к электроподогревателю, может крепиться на решетку облицовки радиатора или на бампер автомобиля. Он вворачивается вместо термодатчика.

Форма поиска


Устанавливая подогреватель Лунфэй придерживайтесь рекомендаций Не оставляйте на ночь включенный Лунфэй. Попробовал на демо счете, потом завел реальный счет.

Если с резервуарным подогревателем, оснащенным помпой, все понятно — при включении насос обеспечивает циркуляцию, то самотечные следует рассмотреть подробнее, поскольку схема его функционирования достаточно интересна. Аппарат с полной комплектацией обойдется потребителю более 30 руб.

Рассмотрим 2 способа установки подогревателя Лунфэй Врезать лунфей можно двумя способами, параллельным и последовательным. Качественную герметизацию всех стыков обеспечивает набор прокладок и хомутов.
Предпусковой подогреватель двигателя 220 вольт Паджеро 2

Устанавливая подогреватель Лунфэй придерживайтесь рекомендаций

Подключаем его к печке при помощи шлангов.

Сразу скажу, что я против кредитов и брать машину, тем более не новую, в кредит это неразумно. Качественную герметизацию всех стыков обеспечивает набор прокладок и хомутов.

Основная камера прибора изготавливается из нержавеющей стали, поэтому температуру держит высокую.

Устанавливая подогреватель Лунфэй придерживайтесь рекомендаций Не оставляйте на ночь включенный Лунфэй. Но при этом не придется долго прогревать его на холостых оборотах.

Нельзя включать нагреватель двигателя, если в системе охлаждения нет хладагента. Именно в предварительном подогреве мотора состоит и задача подогревателя.

В результате использования дешевых ТЭНов высокие температуры «убивают» антифриз, а точнее его присадки антикоррозийные, антивспенивающие и т. Выполняется крепление кронштейна к котлу нагревателя. Прежде чем приступать к установке, проконсультируйтесь с опытными людьми имеющими положительный опыт или загляните в сервис к знатокам.

Известные виды устройств

Предпусковой подогреватель, работающий от сети в В, потребляет довольно много электроэнергии, так как тэн, установленный внутри устройства, имеет достаточно высокую мощность. Располагается он сразу над трубчатым электронагревателем. Таким образом, у водителя есть возможность позаботиться об окружающей среде. Установка предпускового подогревателя на в своими руками Установка подогревателя своими руками не потребует много времени и каких-то особенных знаний.

Установить их можно в любое свободное место под капотом авто. У большинства автовладельцев машины простаивают ночи под открытым небом или в обычном гараже в лучшем случае. На вход необходимо подключить более длинный кусок, на выход — короткий. Параллельная схема подключения электронагревателей Видео с примером самостоятельной установки предпускового нагревателя Лунфей на авто Опубликовано на официальном канале пользователя Николая Бекетова.
Установка предпускового подогревателя «лунфей» 2.2квт с помпой на тойоту короллу

Источник: tokzamer.ru
