Лада 2107 Призрак Коммунизма › Бортжурнал › Дело было не в бобине или установка ДААЗ 21073 SOLEX на “классику” с двигателем ВАЗ 2103

Итак, под окнами у меня стояли “Жигули”, бесполезно занимая целое машиноместо. И с этим надо было что-то делать. Попытки подкорректировать самостоятельно у меня не получались — то коленвал рукой не крутился, то ещё что-то. Стал снова грешить на катушку — вдруг бракованную подсунули. Померил сопротивление — высокое. Поменял катушку. Тот же эффект. Поэтому поселилась мысль, что дело было не в бобине зажигании, а в карбюраторе.

Ну что ж, подумал я, половина джентльменского набора у меня была (БСЗ), оставалось разжиться “Солексом”. Какой “Солекс” выбрать? Я свой выбор вполне осознанно сделал в пользу “объемного” 21073. Основная причина — нормальные “мужицкие” отверстия, которые не забиваются после каждой заправки. Кроме того, любая доработка 21053 карбюратора, как правило, сводится к установке деталей с 21073 карбюратора. Поэтому зачем мелочиться?

Карбюратор нашел в магазине на Кошевого, который уютно расположился рядом с ЗАГСом. Цена вопроса оказалась чуть ли не меньше, чем “бэушный” SOLEX на “Жданах”. В итоге выходя из ЗАГСа магазинчика я был раз в 10 счастливее тех женихов, которые выходили из двери по соседству.

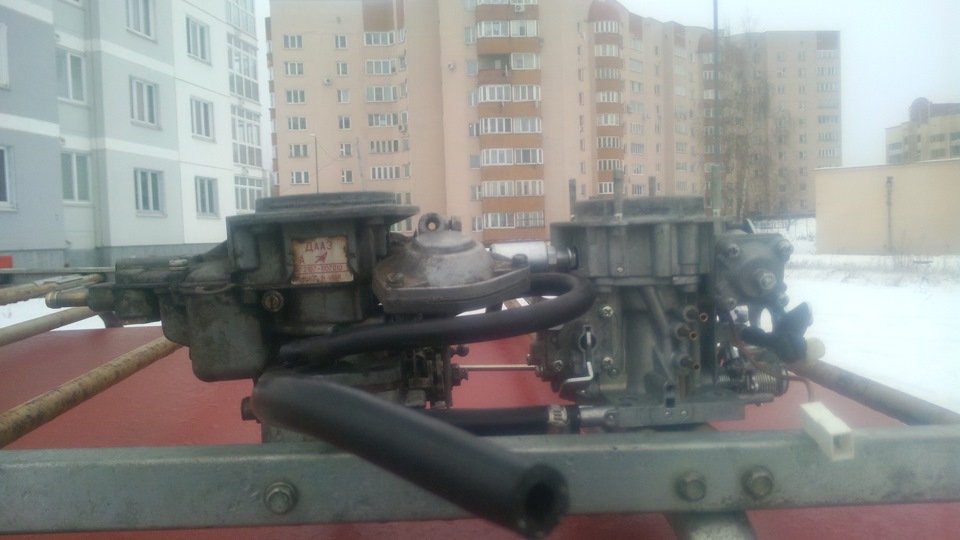

Итак, SOLEX лежал на пассажирском сидении СС, я его рассматривал и думал: как же тебя, гад, устанавливать. Ибо количество сосков на 21073 карбюраторе просто будоражили воображение (8 на “Солексе” против 4 на “Озоне”). Тем не менее в Интернете нашлась схема из которой стало понятно что куда пихать. А именно:

1. Через нижнюю сквозную трубку нужно пропустить патрубок подогрева впускного коллектора. Аналогов на ОЗОНе нет.

2. Ещё одна длинная трубка снизу соединяется с “кастрюлей”. Аналогичная трубка есть на ОЗОНе, но там её сосок не таких конских размеров.

3. Из трех маленьких сосков используется только нижний — идет на вакуумный регулятор опережения зажигания (аналогично ОЗОНу). Остальные остаются как есть (их на ОЗОНе нет).

4. С верхними сосками всё просто: толстый — топливоприемник, тонкий — обратка (её на ОЗОНе нет).

Сложностей в установке “Солекса” вместо “Озона” особенных нет. Есть только нюансы. Нюанс первый и самый главный — не все гетинаксовые прокладки одинаково полезны, но и без них нельзя. Хитрость заключается в том, что у “Солекса” очень тонкая “подошва” и если поставить его без прокладки, то вы просто не сможете его закрепить — резьба на шпильках кончится раньше чем гайка коснется карбюратора. Можно поменять шпильки, но это не выход — более тонкая “подошва” более склонна к тепловой деформации. Так что выход один — ставить гетинаксовую прокладку. Но они разные! Первая, которую мне дали, была слишком толстой, и несмотря на то, что сам по себе “Солекс” ниже в высоту, “кастрюля” поднялась настолько, что уперлась в капот и все вибрации двигателя здорово передавались на кузов. Пришлось покупать две новых — которые были в 4 раза тоньше!

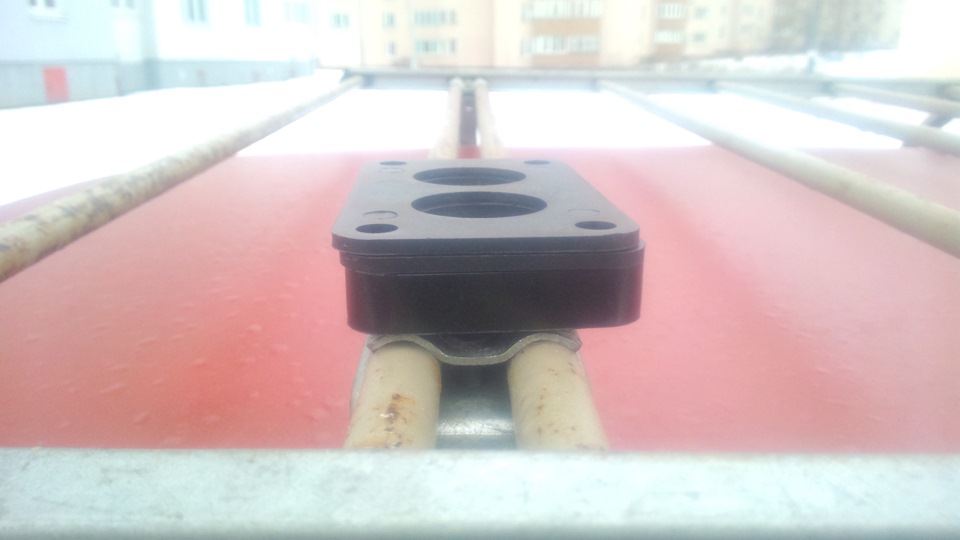

Прокладки подобраны и установлены. Ставим карбюратор, предварительно приложив к нему новое крепление “самолетика” (иначе потом не налезет из-за ребра на карбюраторе). Ставим длинную тягу “самолетика” и родной “самолетик”. Настраиваем ход педали. На старое крепление “самолетика” вешаем пружину. Всё. У нас есть “газ”.

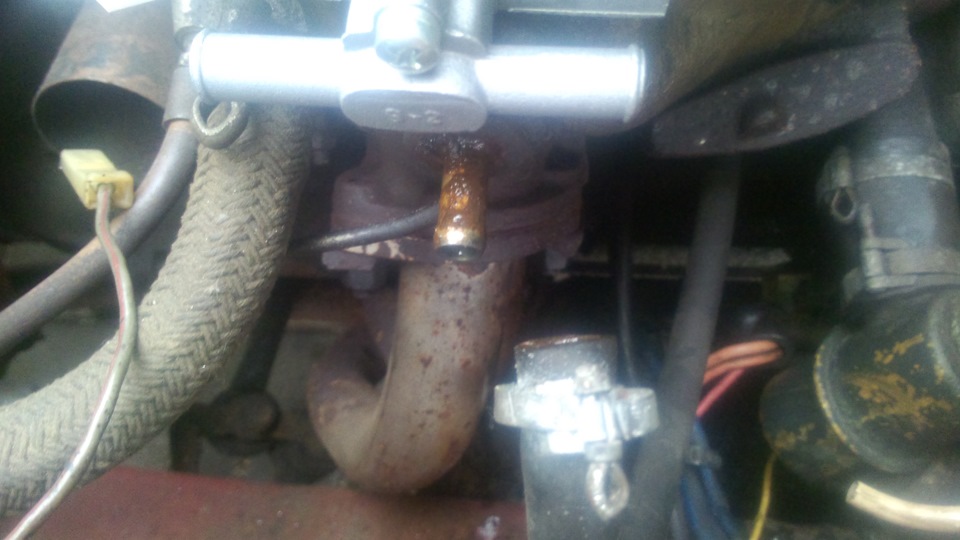

Отсоединяем трубку подогрева коллектора и соединяем её с одним из сосков подогрева карбюратора. С другой стороны одеваем новый патрубок, который выводим на подогрев коллектора. Всё. У нас есть подогрев карбюратора. Чтобы не мучиться потом с хомутами, если надо будет снять карбюратор — достаточно просто открутить один болт и снять “подогреватель”.

Соединяем вакуумную трубку регулятора зажигания.

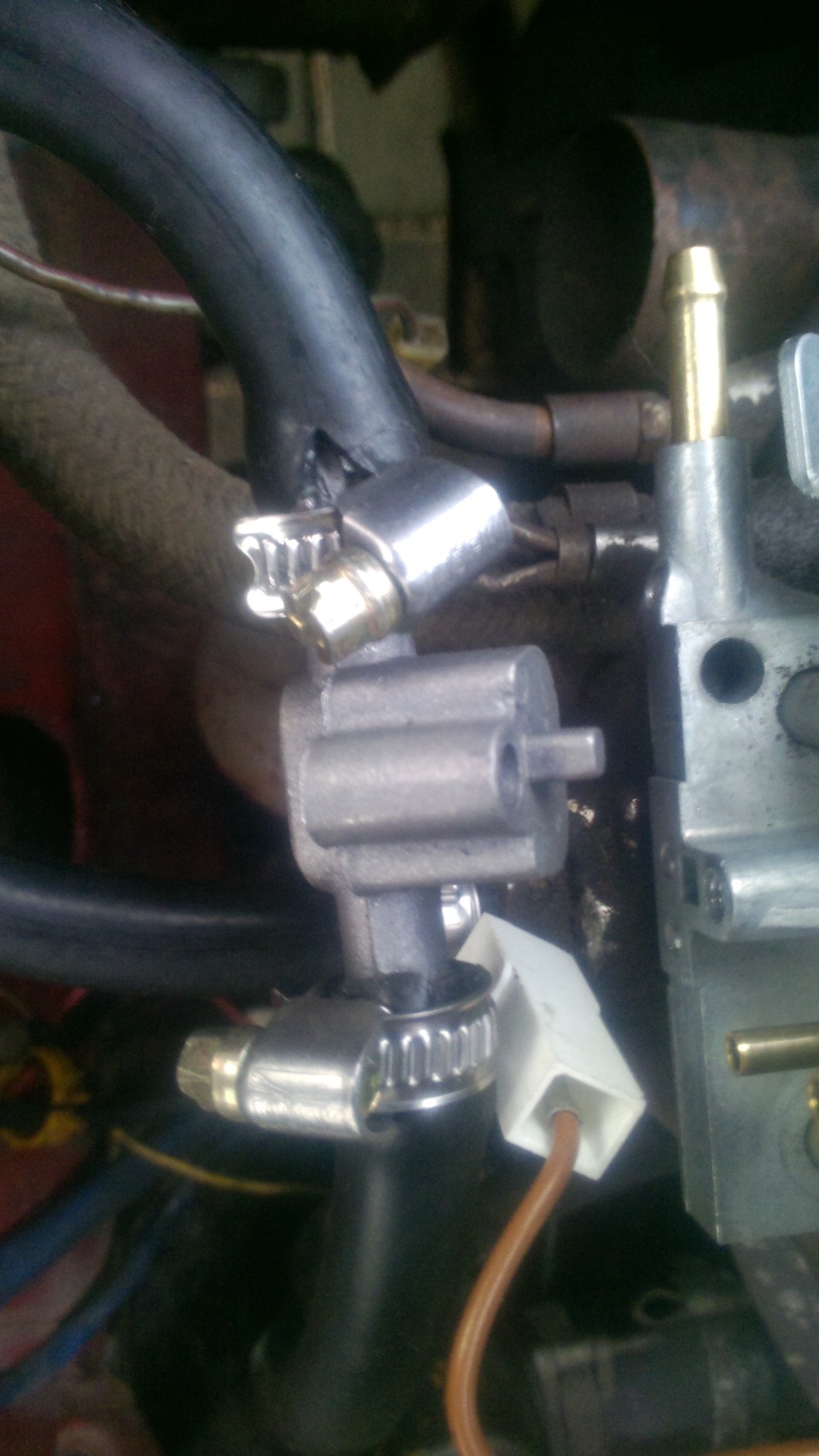

Ставим трубку топливоподачи. Теперь самое интересное — сделать “обратку”. Для этого позади топливного насоса и фильтра врезаем в бензопровод тройник, который и соединяем с обраткой, не забыв поставить клапан-адсорбер.

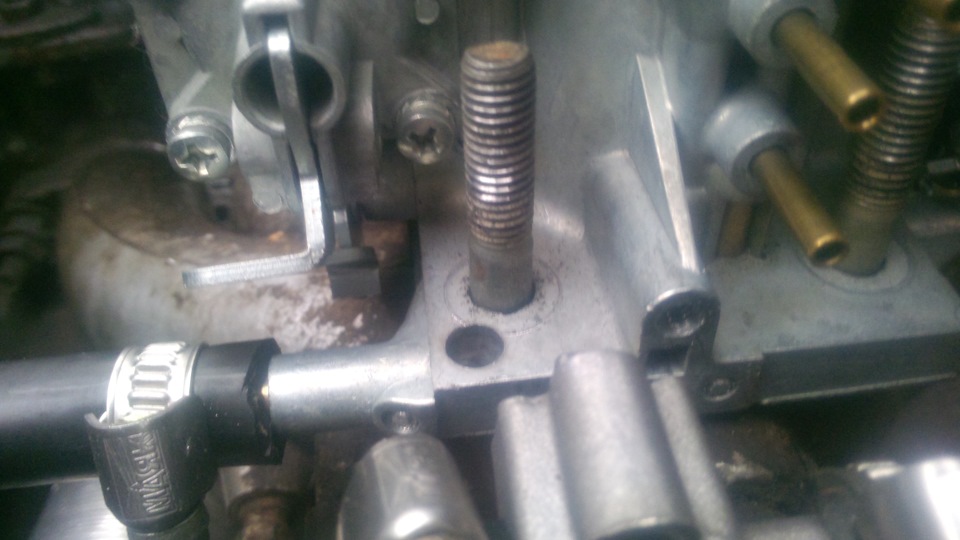

А теперь начинается самое сложное во всей операции — замена троса подсоса. Снятие скобы, удерживающей трос подсоса — это реально самая сложная операция требующая сноровки и отнимающая время.

Дальше тривиальная установка кастрюли. Всё. Карбюратор установлен.

После установки карбюратора я принялся заводить мотор и… Эффекта это не дало. Появилась мысль отвезти машину на дачу и оставить там в качестве клумбы, потому что реально — достало. В расстроенных чувствах, испытывая сильнейший удар по самолюбию, решаюсь отвезти автомобиль на сервисную станцию ВАЗа.

Записался на утро. Взял заранее отгул на работе. И за полтора часа до назначенного времени позвонил в такси.

— Девушка, мне бы эвакуатор вызвать.

— Какая у вас машина?

— Красные “Жигули”, — гордо заявил я.

— А у них колёса хоть крутятся? — после непродолжительной паузы испуганно спросила девушка.

— Крутится у них всё, не заводятся просто.

— Куда везете? — тут девушка явно уже рассчитывала услышать адрес “Гатово”.

— Вы в курсе что эвакуатор по Минску стоит 380 тысяч?

— Девушка, мне пофигу сколько стоит эвакуатор. Мне в 9.30 на Серова надо быть.

Договорившись с эвакуатором я вспомнил одну историю…

Было это в 2005 году. Летом. Мои сестренки только что получили права и учились ездить на отцовской семерке. Откуда им было знать, что у машины от стояния в сыром гараже перестало работать реле-регулятор генератора. Ездили они, ездили. Пока в Минск не приехал я и не сказал им, глядя на вольтметр: “Да у вас генератор не работает”. Мне тогда никто не поверил, а зря… Ибо уже через несколько дней езда на одном лишь аккумуляторе стала проявляться во всей своей красе — машину стало хватать только на 10 минут езды. Постоит полчасика — ещё 10 минут можно было выцыганить. И решили тогда везти машину на Серова на эвакуаторе. Вот только возникла сложность — по какой-то странной причине на эвакуаторе сдохла лебедка. В итоге на эвакуатор заехал я самостоятельно, под удивленный возглас эвакуаторщика: “А зачем вам вообще я?”

“Надеюсь, сейчас заталкивать не придется, потому что не заведется”, — подумал я, вспоминая тот случай.

Эвакуатор долго ждать себя не заставил, до АвтоВАЗа доехал быстро. А затем час провел оформляя всякие бумажки. Что удивило — я был единственным частным посетителем. Остальные были “корпоративными” клиентами, где “Лады” выполняли роль служебных машин. Большинство приехало на плановое ТО. На ремонт, считая меня, приехало три машины: одна с конским пробегом под 200 тысяч км на замену корзины сцепления, милицейская “Шнива” с жалобой “хрустит коробка” и “Нива” с пробегом 1500 км, которая ни с того ни с сего заглохла на трассе и отказалась заводится.

Оформились. Затолкали машину в ремзону и получили ответ: “Переложите личные вещи в багажник, сдайте нам ключ от замка зажигания, мы вам позвоним через несколько дней”.

Две ночи я реально не спал. Пустое парковочное место, на котором Призрак простоял почти месяц пугало. Я ведь всё хотел с ним сам делать. А сейчас оставил…

На второй день мне позвонили — работает машинка. Просто надо было правильно выставить угол опережения зажигания.

Последний момент — холостой ход.

Принципиальная разница между “Озоном” и “Солексом”, как известно в том, что “Озон” управляется вакуумом. Вакуумом выставляется зажигание, вакуумом открывается вторая камера, от вакуумного пневмоклапана работает экономайзер холостого хода. В “Солексе” вакуум нужен только для опережения зажигания. Всё. А экономайзер закрывает холостой ход через электроклапан.

Но суть работы ЭПХХ одна — при оборотах выше определенного значения и закрытых дроссельных заслонках — отключать систему холостого хода и включать её при падении оборотов до определенного значения.

Конструктивно ЭПХХ “Озона” это: блок управления (закреплен на левом крыле), сам пневмоклапан (закреплен на правом крыле), экономайзер (болт количества смеси подвешенный на мембране) и двухконтактный выключатель (на приводе дроссельных заслонок).

В свою очередь ЭПХХ “Солекса” это: блок управления (другой, на 7 хвостов против 4), электроклапан расположенный там, где у “Озона” вкручен жиклер холостого хода, и хвостовик на приводе дроссельных заслонок.

Поэтому по уму, в дополнение к “Солексу” надо выбрасывать пневмоклапан и ставить всю проводку и “мозг” электроклапана. Есть колхоз, рекомендованный самим ДААЗом — кинуть провод на “+Б” бобины. Но есть более простое решение. На двухконтактный выключатель, расположенный на приводе дросселей “Озона” цепляются два провода. Один — “15” т.е. “+” работающий при включенном зажигании. Второй провод при определенных оборотах дает ток, а когда значение оборотов выше какой-то планки — не даёт. Вот этот провод и надо повесить на электроклапан и настроить холостой ход.

Читайте также:  Противотуманные фары какие лучше светят

Тут есть нюанс — 21073 карбюратор расчитанный на большой объем и требующий настройки. Но о ней я расскажу в следующий раз.

Источник: www.drive2.ru

Установка карбюратора Солекс 21073 в ВАЗ 2106, 2101, 2102, 2107, 2105 классика

Multithumb found errors on this page:

There was a problem loading image http://spike.su/images/new/8c158924132b_C9F8/clip_image001.jpg
There was a problem loading image http://spike.su/images/new/8c158924132b_C9F8/clip_image001.jpg
There was a problem loading image http://spike.su/images/new/8c158924132b_C9F8/clip_image002.jpg
There was a problem loading image http://spike.su/images/new/8c158924132b_C9F8/clip_image002.jpg
There was a problem loading image http://spike.su/images/new/8c158924132b_C9F8/clip_image003.jpg
There was a problem loading image http://spike.su/images/new/8c158924132b_C9F8/clip_image003.jpg
There was a problem loading image http://spike.su/images/new/8c158924132b_C9F8/clip_image004.jpg
There was a problem loading image http://spike.su/images/new/8c158924132b_C9F8/clip_image004.jpg
There was a problem loading image http://spike.su/images/new/8c158924132b_C9F8/clip_image005.jpg
There was a problem loading image http://spike.su/images/new/8c158924132b_C9F8/clip_image005.jpg

Вот и настал тот день, когда я решил поставить Солекс с Нивы. Старый Солекс 21083 меня вполне устраивал, но захотелось попробовать что-то нестандартное. В итоге, с разборки был взят Солекс 21073 24х24 за 300руб. Сначала, он был разобран помыт и почищен.

Далее, во время сборки я немного изменил его составляющую. А именно вместо нивовского одинарного слоника был установлен сдвоенный слоник 40 на 35 с Солекс 21083.
Был переточен кулачок ускорительного насоса. А точнее снят с того карба, что стоит на машине, поскольку пару недель назад я уже его переточил. О данной доработке рассказывал Евгений Травников в одном из своих видео. Скажу, что толк от этого несомненно есть. Приложу фото в сравнении переточенного кулачка с кулачками 7 и 4.

Все 3 кулачка, переточенный по центру

№7 и переточенный

№4 и переточенный

В карб были установлены жиклеры:
1 камера: топливо — 97,5 воздух — 155
2 камера: топливо — 100, воздух — 125
Как это сочетание себя оправдает будет видно.

Эксперимент не удался. Как это не банально, но действительно на первой камере ехать стало невозможно. Решил поиграться еще и еще, в итоге пришел практически к родному сочетанию для этого карба.
1 камера: 107,5 — 150
2 камера: 115 — 135
После этого машина заработала как я и хотел, по сравнению с 83 солексом на верхах динамики стало больше, машина едет плавно без подергивания, разгон отличный, даже сам удивился.

Настройка инжектора ВАЗ 2106

Газ стоял и раньше, но двигатель стал инжекторным и газ то же переведен на инжектор 4-го поколения. Остановился

Источник: www.spike.su

Тюнинг карбюратора солекс на ВАЗ 2107

В том случае, если вы чувствуете, что после небольшой доработки карбюратора ваша ВАЗ 2107 может больше, то эта статья для вас.

На обычной «семёрке» ставится штатный карбюратор «Озон»:

Карбюрация в переводе с французского означает «смешивание», главной задачей карбюратора служит приготовление в нужной пропорции смеси воздуха с бензином.

Для этого у карбюратора имеются собственные устройства, отвечающие за его функции, такие, как:

  • поддержание постоянного уровня бензина в поплавковой камере;
  • система запуска двигателя и его прогрева;
  • система холостого хода;
  • ускорительный насос для обеспечения разгона;
  • система главного дозирования, включающая в себя диффузор, распылитель смеси, жиклёры воздуха и топлива;
  • обогатительный эконостат.

Следует напомнить, что если у вашей ВАЗ 2107 двигатель 2103 или 2106 с вакуум – корректором зажигания, то карбюратор установлен 2107 – 1107010-20.

Существует мнение, с которым согласны многие, что карбюратор «Озон» не даёт питания двигателю на частотах более 4,5 тыс. оборотов в минуту. Вся разгонная динамика этой зоны у ВАЗ 2107 сведена практически к нулю, и до законных максимальных 5500-5600 может дотянуть вовсе не на каждом двигателе.

На серии после «классики» стоит карбюратор «Солекс». Его главная разница от «Озона» в наличии экономайзера режимов мощности, ЭМР, что дополнительно обогащает смесь при сильной нагрузке, а в других режимах – обедняет. В «Озоне» же ко всем режимам один подход. Или обогащение смеси, или обеднение. Но именно потому ЭМР хорош на двигателях до 1,5 л. А на ВАЗ 21074 с объёмом 1,6 л будет небольшая, но «придушенность».

Как можно провести тюнинг карбюратора ВАЗ 2107 для улучшения тяговых характеристик двигателя?

  • Можно убрать из вторичной камеры пружину, которая стоит внутри вакуумного привода заслонки. Смысл в том, что пневматический, «мягкий» привод переделывается в механический. Тогда при наборе скорости не будет характерного «провала», когда первая камера работает на полную мощность, а вторая не открывается. В результате улучшения динамики расход увеличится в среднем на 0,5 л/100 км. Компромиссное решение – обрезать у пружины 1-2 витка, что всё равно уменьшает время разгона.
  • Вытаскиваем диффузор из первичной камеры с маленькой маркировкой 3,5 и меняем на такой же малый, но маркированный 4,5. Так как диффузор создаёт отрицательное давление и разряжает поток воздуха, то за ним устремляется поток топлива. Некоторые любители для того, чтобы получить спортивный стиль езды и пользоваться при этом карбюратором «Озон» дополнительно стачивают у диффузора надфилем край сверху и стенки под маленьким углом, чтобы поток воздуха дополнительно «завихрялся», для создания равномерного насыщения смеси.
    Но это вандализм, потому что на высоких скоростях смеси возникновение турбуленции «полощет» смесь и вызывает разницу давлений. Лучше, как на скоростных самолётах, до зеркального блеска полировать диффузоры.
  • Можно заменить распылитель в ускорительном насосе, с 30 на 40, такой стоит на карбюраторе «Вебер» 2103. Это увеличивает разгон при трогании с места.
  • Одна из главных модификаций карбюратора заключается в изменении размера отверстий жиклёров. Внимание! Размеры жиклёров даны для карбюраторов 2107-1107010 и 2107-1107010-20.
  • Работаем в первичной камере: ставим главный топливный жиклёр на 125, (обычный – 112)главный воздушный на 150 остаётся.

После этого динамика ещё немного улучшилась.

  • Чтобы «ввалить» ещё мощи, задействуем жиклёры вторичной камеры. Меняем сразу оба: главный воздушный – с 150 на 190 (рис. 6) и главный топливный жиклёр со штатного 150 на 162 (рис. 7),. Их нужно искать на «Вебере» 2106.

В итоге этих замен мы получаем достаточно хорошую приёмистость на второй половине хода педали газа, до 6 тыс. оборотов и выше. Расход топлива возрастает, где – то на 1 – 1,5 т/100 км. Пользоваться этим можно в знакомой ситуации: во время затяжного обгона длинномера показалась встречка; нужно ускоряться, а запаса педали газа уже вроде недостаточно. Именно тогда нужно воспользоваться более мощным потоком тюнингованных жиклёров, возникает эффект «псевдотурбонаддува».

Теперь при движении по городским дорогам мы получили динамику, как у «девятки», и можно не «топить в пол» на светофоре, если в зеркало заднего вида заметили за вами нервную «крутую тачку». Расход ожидаем на уровне 11-11,5 в городских условиях. Мы не трогали жиклёры холостого хода, поэтому расход на нём остался прежним. Если добавить к этому грамотное выставление момента опережения зажигания, то ВАЗ 2107 станет очень быстрой.

В заключение можно резюмировать преимущества и недостатки старого «Озона», вспомнить про карбюратор «Солекс».

  • По нашему мнению, именно на «Самарах» есть элемент недостаточной надёжности этого карбюратора («Солекс»), рывки и «ямы» в работе двигателя,
  • низкокачественный электромагнитный клапан, нуждающийся в частом ремонте.
  • Для максимального тюнинга «Солекса» вообще требуется расточка второй камеры.
  • «Озон» же практически не нуждается в настройке чаще, чем 1 раз в год.
  • Кроме того, именно «Солекс» изначально рассчитан на поперечный двигатель с объёмом 1,5 л.
  • Установка карбюратора «Солекс» на ВАЗ 21074, например, способна «придушить» работу двигателя на высоких оборотах.
  • Кроме того, у карбюратора «Солекс» нет независимой системы холостого хода, а Озон имеет.

Эта статья — часть цикла из 9 уроков, посвященных карбюраторам семерки. Чтобы ознакомиться со всеми девятью уроками, перейдите по ссылке: https://7vaz.ru/chto-takoe/karbyurator.html

Источник: 7vaz.ru

Подбор видов жиклеров на карбюратор Солекс 21073. Все, что нужно знать

Как правило, производят подбор видов жиклеров на карбюратор Cолекс 21073 во время его регулировки на движке. Некоторые из водителей иногда думают, что если сбылась мечта, и Солекс на автомобиль, наконец, установлен, то все проблемы враз будут разрешены. Но не тут-то было! Основная работа только и начинается после установки. Солекс, призванный сэкономить вам денежки на топливных ресурсах, чтобы он правильно функционировал, необходимо еще и точно настроить.

Хорошо, если есть знакомый карбюраторщик. А если нет? Можно попробовать произвести наладку своими руками, но для этой процедуры нужно знать, как минимум, побольше информации о самом карбюраторе.

Содержание

Теория

Движок сквозь диффузор сосет воздух, а через жиклер топлива – и определенное количества бензина. От объема движка зависят и объемы засасываемых воздуха и топлива. Поэтому тенденция: под больший объем движка ставить маленький жиклер. И если придется устанавливать подобный карбюратор Солекс 21073 на движок малого объема (к примеру, 1,5), то штатные жиклеры бедные (то есть – дают ненасыщенную смесь).

Читайте также:  Сайты автопродаж в германии

Поэтому, можно сказать, что все начинается с топливного жиклера – его подборки и настройки. После, уже во вторую голову, к нему нужно подобрать воздушный. Начинать – строго с первой камеры, пока не настроили, второй заниматься не рекомендуется ни в коем случае.

Правило: жиклеры подбираем по объему движка. А лучше всего перед началом настройки найти заводской Солекс, соответствующий объему агрегата на вашей машине, и от него переставить (или поставить такие же) жиклеры.

Основы подбора

Если ставим, к примеру, Солекс 21041 (объем 1,8) на движок 1,5. Данный карбюратор с диффузором 24х26, топливный – 102,5, а это маловато для движка 1,5. Ищем по совпадению камер и диффузора. Находим ближайший из вариантов: Солекс 21073. Он с диффузором 24х24 и с ТЖ – 107,5. А первые камеры практически совпадают. Кстати, если диффузоры почти одинаковые, а объем мотора – поменьше, то и засасывание бензина будет меньшим (жиклер бедноват). Значит, необходимы ТЖ (жиклеры топлива) от 110. Набираем несколько.

Далее надо определиться, что вы хотите получить: экономную неторопливость или затратную приемистость. В зависимости от решения, подбираем и ТЖ: для корректировки обогащения или обеднения смеси воздуха и топлива (обедненная приведет к экономии бензина, но будет сказываться на динамике разгона авто).

Несколько примеров, как подобрать

Движок 1,8 литра. Карб – Солекс 21073 (24х24). В первую камеру идет топливный – 115, воздушный – 165. Во вторую: ТЖ – 115, воздушный (ВЖ) – 125-й. холостой: 41-й. При таком раскладе расход АИ 92 для городского режима езды – от 8-и до 9-и литров.

Движок 1,5 Д. карб – Солекс 21073. В первой – ТЖ 115-й, ВЖ – 155 ZD. Во второй – ТЖ 115, ВЖ 135 ZC. ХХ – 41-й. Бензин АИ 80. Расход – трасса 10, город 12.

Дополнительная информация

А вообще-то, кроме подборки жиклеров, есть еще масса полезных и интересных нюансов настройки Солекса, для того, чтобы он правильно работал и совмещался с двигателем вашего карбюраторного автомобиля.

Начинать всегда следует с выставления уровней в камерах. Вручную они устанавливаются по положениям самих поплавков в зависимости от крышки агрегата (все делается по специальным шаблонам). И зря вы думаете, как многие доверчивые пользователи Солексов, что там с завода, мол, все уже выставлено. Чтобы не привело к переливам и нагрузке на иглу – производим соответствующие настройки, подгибая язычки поплавков.

После установки уровней, можно заняться и холостым ходом. Он зависит от положения винтов качества и количества смеси (кручение производить при убранном подсосе).

Итоги

Конечно же понятно, что не существует предела улучшениям. Порой они даже могут переходить в излишества: просверлить, например, заслонку дросселя, отполировать МД, запаять эпульсионные трубочки на карбюраторе. Но, как говорят, что сверх меры, то нездорово. А вот такая процедура, по своему увлекательная, как подбор видов жиклеров на карбюратор Cолекс 21073, к примеру – вещь достаточно необходимая для правильной настройки агрегата и полнейшей совместимости его с моторным отсеком. А в результате вы получаете экономную и хорошо реагирующую на газ машину.

Источник: autoflit.ru

Установка карбюратора “Солекс” на классику

В течение 30 лет, пока выпускались классические модели ВАЗ с задним приводом, их конструкции, в отличие от стиля и дизайна, производителем фактически не менялась. Поэтому владельцы пытаются модернизировать авто самостоятельно – внедряют различные узлы от импортных авто или более технологичных моделей ВАЗа.

К примеру, многим владельцам не нравится, как работают карбюраторы «Озон» и «Вебер», не способные на обеспечение приемлемой динамики разгона, равномерного ускорения, приемлемого расхода топлива. При том что все это уже есть в «Солексе». Именно поэтому большинство автовладельцев стремятся установить лицензионный французский «Солекс» на классику.

«Озон» и «Вебер» при определенных дорожных условиях излишне обедняли топливную смесь. Это случалось из-за того, что поплавок при резком вхождении в поворот или при подъеме на крутую гору перемещался в поплавковой камере. В «Солексах» такого минуса нет – они оснащены двухсекционными поплавковыми камерами, спаренными поплавками, перемещающимися в других плоскостях. Устройство «Солекс» более современное и совершенное.

Какой «Солекс» подобрать

Агрегаты производства Димитровградского завода «Солекс» различаются преимущественно геометрией жиклеров. Имеется разница в диаметрах диффузоров, а также в размерах, конструкции воздушных жиклеров. Также различается профиль кулачка.

Однако без всяких неприятных последствий и доработок совершенно любой «Солекс» из всей серии можно поставить на автомобиль, для которого карбюратор никогда и не изготавливался. Моделей и модификаций этих карбюраторов выпускалось много – ими комплектовались ВАЗ-08, 09, АЗЛК-21412, ЗАЗ-1102. Имеются «Солекс» для ВАЗ-2104, 05, 07. Это все говорит о том, что совершенно любой агрегат из названной линейки без переделок или почти без них можно ставить на заднеприводные ВАЗы.

От выбора конкретного «Солекса» зависит результат тюнинга. Но в любом случае у двигателя улучшится тяга, автомобиль получит ровный разгон. Для экономии стоит подобрать модификацию «Солекс» на «Таврии» – это ДААЗ-2181. Если нужна увеличенная разгонная динамика, то подбирают ДААЗ-21073. Он отличается диффузорами большего диаметра. Данный карбюратор создавался для моторов с объемом 1,7, и после установки этого «Солекса» на классику следует подготовиться к большому расходу топлива.

«Солексы» моделей 2108, 21083, 21051-30 считаются у автомобилистов золотой серединой. Агрегаты способны обеспечивать лучшие динамические характеристики и меньший расход топлива, если сравнивать их характеристики с «Озоном».

Важные мелочи

Любые «Солексы» (кроме 21073) имеют жиклеры с очень тонкими отверстиями. Нужно отметить, что из-за этого жиклеры очень чувствительны к мусору в топливе, а сам карбюратор часто забивается грязью. По причине этого следует регулярно менять топливные фильтры. Чтобы повысить надежность, можно установить инжекторный топливный фильтр. Это выйдет немного дороже, но зато можно увеличивать интервал между ревизией агрегата.

Если решение установить карбюратор «Солекс» на классику принято, то кроме карбюратора могут понадобиться дополнительные запасные части. Агрегат может быть установлен с воссозданием системы ЭПХХ или же без нее – останется только неподключенный электромагнитный клапан. Проще всего обойтись этой системой. Но специалисты утверждают, что ЭПХХ хоть и позволяет добиться 5 % экономии топлива, но при этом система ненадежна и часто выходит из строя. А это значительно снижает надежность всего агрегата.

Чтобы электромагнитный клапан не мог перекрывать подачу горючего в канал холостого хода «Солекса» (ведь блок ЭПХХ не устанавливается штатно), необходимо удалить иглу клапана из корпуса. Но проще всего подключить клапан от замка зажигания.

При установке «Солекса» на заднеприводные ВАЗы нужно заглушить «обратку» пробкой или же подключить ее через обратный клапан в систему подачи топлива к топливному фильтру.

Как получить максимальную пользу

Мало установить «Солекс» на классику, чтобы ощутить все преимущества, нужно модернизировать и систему зажигания. Вместо штатной устанавливается бесконтактное зажигание. Любой «Солекс» изначально настроен и рассчитан на приготовление бедной смеси. Чтобы эффективно воспламенять ее, необходим более мощный разряд. Контактная система зажигания не может выдавать такой разряд, а бесконтактная – вполне. Катушка ее может вырабатывать напряжение до 25 тысяч Вольт. Зазор свечей будет составлять не более 0,8 мм.

Новый или б/у?

Можно купить новый «Солекс» на классику, но есть возможность приобрести и бывший в употреблении карбюратор. Во втором случае необходимо провести ему ревизию – тщательно прочистить каналы, отполировать диффузоры. Кроме того, лучше приобрести и заменить жиклеры.

Но при этом не стоит покупать современные изделия – лучше попросить у знакомых и друзей те, которые делались в СССР. Современные жиклеры, находящиеся в ремонтных комплектах, часто не соответствуют тарировочным размерам.

Чтобы диффузор работал эффективно, с его элементов надфилем убирают заусенцы и выступы. Такие дефекты создают завихрения воздуха, а это не лучшим образом влияет на наполнение цилиндров.

Что может понадобиться

Первым делом необходимо приобрести запасные части, которые понадобятся в процессе установки “Солекс” на ВАЗ классической модели:

  • Следует купить тонкие прокладки из паронита. Но нужно, чтобы они были изготовлены именно для «Солекса». Отверстия в прокладке под диффузоры отличаются от «Веберов» и «Озонов».
  • Вместо двух прокладок можно приобрести одну, где два отверстия. Ее ставят между карбюратором и прокладкой из гетинакса. Кроме того, берут еще одну – с овальным отверстием. Она предназначена для установки между коллектором и гетинаксовой прокладкой.
  • Еще приобретают шланг «обратки». Длина его должна быть не менее 80 сантиметров. В противном случае он не дотянется до топливопроводной магистрали под насосом.
Читайте также:  С днем рождения админа группы

Процесс установки

Теперь можно приступить к установке:

  • Чтобы защитить коллектор от попадания грязи, моторный отсек обязательно тщательно вымывают.
  • Затем от штатного карбюратора отсоединяют привода и тросики, а также шланги.
  • Чтобы снять кожух тросика воздушной заслонки, на панели «подсоса» убирают скобу.
  • Поверхность коллектора аккуратно зачищают, наносят герметик.
  • После этих операций нужно установить прокладки в виде бутерброда. Вначале ставится тонкая, затем толстая, после – снова тонкая. Задача толстой прокладки – обеспечить теплоизоляцию. А чтобы процесс установки был удобней, карбюратор устанавливают на коллектор без крышки. Привод заслонки должен быть спереди авто.
  • Монтируют кулису дроссельной заслонки – на ВАЗ-2104 удобнее будет, если она окажется со стороны ГБЦ. Кулису или «вертолет» иногда пропиливают по центру, чтобы она ровно ложилась на карбюратор. А чтобы в штатном режиме работы заслонка не заклинивала на пружине, на тяги устанавливают пластиковые наконечники.

  • Далее протягивают тросик привода подсоса над крышкой ГБЦ и подгоняют его по необходимой длине. Регулировка осуществляется изменением длины кожуха. Затем тросик подсоединяют к карбюратору.
  • После этого можно устанавливать верхнюю крышку.
  • Далее с карбюратором соединяются шланг подачи топлива, «обратки», подогрева. Шланг «обратки» оснащают обратным клапаном. Возвратная пружина цепляется за ось старой кулисы на крышке головки блока цилиндров.

  • Теперь электромагнитный клапан следует подключить к реле освещения, к положительному контакту.
  • Далее на свое место монтируется воздушный фильтр и его крышка.

Все, на этом работы по установке агрегата завершены. Но к эксплуатации переходить еще рано. Нужно правильно настроить карбюратор. Ниже мы расскажем, как это сделать верно.

Рекомендации специалистов по регулировке 21073

Со стандартными жиклерами «Солекс» не сможет поразить динамикой. В этом случае можно заменить карбюратор на 21073. Без изменений монтаж вполне возможен, но в стандарте в первой камере будет готовиться бедная смесь. Поэтому на первой камере мотор не сможет обеспечивать достаточную тягу для разгона. Машина будет очень медленно набирать скорость.

Темп движения резко улучшится, когда откроется вторая камера. И автомобиль будет прыгать вперед, подобно козлику. Но топливная экономичность при этом очень низкая.

Проблему можно решить подбором главного топливного жиклера в первой камере карбюратора. Если заменить его со 107,5 на 110, то можно получить улучшенную интенсивность разгона. Это некий компромисс между экономией и динамикой. Оптимально – 115-й топливный жиклер в первую камеру. Можно установить и 117,5. Но расход увеличится еще больше. Смесь с данным жиклером переобогащается, и динамика может ухудшится.

Воздушные жиклеры первой камеры – 145, 150, 155. С топливным 117,5 можно установить воздушный 165.

Регулировка ВАЗ 21083

Двигатель необходимо прогреть, затем выставить уровень в поплавковой камере при помощи специальных шаблонов. Лучший уровень топлива – это примерно 23 мм со дна. Что касается смеси, то наиболее лучший результат получается, если винт количества выкрутить на 2 оборота, а винт качества – на 4-4,5 оборота. Однако при настойке холостого хода могут быть и другие установки.

Заключение

Все те, кто знают, как настраивать «Озон», смогут решить вопрос, как отрегулировать карбюратор «Солекс». А о том, каким образом можно модернизировать классический ВАЗ, мы рассказали в этой статье.

Источник: fb.ru

Выбор карбюратора для «классики» ВАЗ

Под классическими моделями ВАЗ следует понимать автомобили от 2101 до 2107. Владельцы подобных авто с карбюратором часто прибегают к поиску более эффективных решений для повышения динамических характеристик и/или снижения расхода горючего. Как разгон, так и экономичность напрямую зависят от модели карбюратора под капотом и от качества его регулировки. Если владелец принимает решение об установке стороннего карбюратора, тогда нужно учесть ряд индивидуальных особенностей при выборе.

Штатные модели карбюраторов

Различные модели карбюраторов ориентированы на экологию, снижение расхода или максимальную динамику автомобиля. Карбюраторы также создавались для двигателей разного объема. Некоторые модели карбюраторов с одного силового агрегата можно запросто установить на другой, а в некоторых случаях потребуются переделки.

Карбюратор ДААЗ/Weber

Карбюраторы ДААЗ (Дмитровский Автоагрегатный Завод) 2101, 2103 и 2106 были продуктами, которые производились благодаря наличию лицензии фирмы Weber. По этой причине модели называют как карбюратор ДААЗ, так и карбюратор Weber, но понимают одинаковое устройство. Указанные модели карбюраторов отличаются максимальной простотой конструкции и обеспечивают отличные разгонные характеристики.

Карбюратор Озон

Модели ВАЗ 2105-2107 получили усовершенствованные карбюраторы ДААЗ. Данная модель карбюратора еще называется Озон. Карбюратор Озон получил название благодаря своей экологичности. Полностью исправный и настроенный карбюратор Озон позволяет снизить расход от 7-и до 10-и литров бензина на сотню километров сравнительно с Вебер и способен обеспечить неплохую динамику.

Среди минусов этой модели отмечена конструкция карбюратора. Процесс активной эксплуатации приводит к ряду проблем с вторичной камерой. Открытие камеры происходит не механически, а благодаря пневматическому клапану.

Карбюратор Solex

Не меньшую популярность имеет модель карбюратора ДААЗ 21053, который является лицензионной продукцией фирмы Solex. Карбюратор зарекомендовал себя экономным и одновременно динамичным решением при установке на двигатели «классики». Конструкция этой модели сильно отличается от предыдущих карбюраторов ДААЗ. Карбюратор Solex имеет систему обратной подачи горючего (обратку). Благодаря такому решению излишки бензина попадают обратно в бензобак. Обратка позволяет экономить около 400-800 грамм бензина на сотню пройденных километров.

Отдельные версии этой модели могут иметь целый ряд вспомогательных электронных систем. К основным решениям относят систему холостого хода с регулировкой электрическим клапаном, автоматическую систему холодного пуска и т.д. Такие новшества встречались на экспортных вариантах автомобиля. На территории СНГ распространение получил карбюратор Solex c электрическим управляющим клапаном холостого хода.

Система в эксплуатации оказалась проблемной. В карбюраторе данного типа воздушные и топливные каналы узкие и быстро забиваются. Если карбюратор своевременно не обслуживать, тогда первой давала сбой система холостого хода. Карбюратор Солекс расходует от 6-и до 10-и литров горючего в спокойном режиме. Что касается динамики, то уступает он только ранней разработке Weber.

Установка нестандартного карбюратора

Владельцы «классики» в ряде случаев прибегают к установке нештатных моделей карбюраторов на свои авто. Такая инсталляция потребует определенных переделок и последующей настройки. Речь идет о моделях карбюраторов Solex 21073 и Solex 21083.

Модель Solex 21073

Данная модель разработана для мотора с объемом 1.7 литра и штатно устанавливалась на силовой агрегат автомобиля Нива. Карбюратор Solex 21073 отличается от других большими каналами и жиклерами. Установка этой модели на другие автомобили ВАЗ с карбюратором позволяет добиться прироста в динамике, но расход топлива поднимается до отметки в 9-12 литров на сотню.

Модель Solex 21083

Solex 21083 ставился на ВАЗ 2108-09. Если ставить его на двигатели «классики», тогда потребуются доработки. Системы газораспределения моторов 01-07 и 08-09 имеют ряд отличий. Установка такого карбюратора без переделок приведет к тому, что при оборотах около 4000 скорость подаваемого воздуха может дойти до звуковой, а мотор дальше раскрутить не получится. Для установки этой модели карбюратора необходимо рассверливать диффузоры первичной и вторичной камеры для их расширения. Также нужно установить большие жиклеры. Процесс доработки является трудоемким, но результат позволяет получить расход бензина ниже модели 21053, а динамика превысит показатели на 21073.

Подведем итог

Напоследок добавим, что существуют однокамерные и двухкамерные модели карбюраторов иностранного производства. К минусам такого выбора относят высокую стоимость, сложности в настройке и обслуживании, а также не всегда лучшую динамику и экономичность сравнительно с перечисленными выше моделями карбюраторов ДААЗ, Solex или Weber.

Особенности регулировки карбюратора Солекс. Как выставить уровень топлива в поплавковой камере, настроить холостой ход, подобрать жиклеры, убрать провалы.

Чистка карбюратора: когда необходимо чистить дозирующее устройство, признаки и симптомы. Доступные способы очистки карбюратора без разбора и снятия с авто.

Почему двигатель простреливает в карбюратор, в выхлопную систему. Причины появления хлопков в карбюратор, дополнительные симптомы, устранение неисправности.

Устройство карбюратора, виды и конструктивные особенности. Поплавковый карбюратор, преимущества и недостатки.

Установка карбюратора вместо инжектора, особенности процесса замены системы впрыска. Замена карбюратора на инжекторный электронный впрыск. Рекомендации.

Основные причины, кторые приводят к обеднению рабочей смеси. Бедная смесь на карбюраторных и инжекторных ДВС, а также на моторах с ГБО. Диагностика, ремонт.

Источник: krutimotor.ru
