Установка и подключение боковых зеркала SE на Приору

Зеркала на ВАЗ 2170 можно считать подарком АвтоВАЗа, потому что они на всех комплектациях с подогревом. Несмотря на это, многие автолюбители заменяют их на зеркала от Lada Priora Second Edition (SE). Чаще всего сложности возникают только при подключении.

Зеркала на Приору SE и старого образца, в чем разница?

1) Наличие на зеркалах поворотников. На SE они есть, на старых — нет.

2) Обзорность, на зеркалах SE она больше.

3) Треугольник крепления зеркал. На зеркалах SE он лучше прилегает, без зазоров.

4) Защита от дождя. Корпус зеркал SE хуже защищает от дождя и снега.

5) Внешние отличия зеркал можно проследить на следующих фото:

На данный момент цена зеркал SE на Lada Priora около 3300 рублей.

Установка SE зеркал на Приору

Как снять зеркало на Приоре. Действуем по этой инструкции, демонтируем зеркала старого образца и устанавливаем зеркала SE в обратной последовательности.

Подключение зеркал заднего вида Приоры (SE)

Зеркала старого образца имеют 2 колодки с проводами:

Колодка №1: управление зеркалами:

Колодка зеркала Колодка автомобиля
Красный Красно-синий
Синий Сине-черный
Зеленый Зелено-черный

Колодка №2: обогрев зеркал:

Колодка зеркала Колодка автомобиля
Серый (+) Сине-красный (левое зеркало),
Черно-красный (правое зеркало)
Черный (-) Черный (для подогрева)

Зеркала SE имеют 3 колодки с проводами (дополнительный плюс (6ой провод) предназначен для указателя поворотов). Подключение новых зеркал осуществляется аналогично, все цвета совпадают, кроме одного — +12В обогрева зеркал, вместо Серого цвета используется коричневый.

Колодка №1: управление зеркалами:

  • красный подсоединяется с красно-синим.
  • синий с сине-чёрным.
  • зелёный с зелёно-чёрным.

Колодка №2: обогрев зеркал:

  • Вместо серого тут коричневый , соединяем с сине-красным (черно-красным).
  • чёрный с чёрным (используется для подогрева и для поворотников).

Колодка №3: указатели поворотов:

Кто не разобрался, вот схема подключение боковых зеркал SE на Lada Priora:

Главное не перепутать провода красно-синий и сине-красный. Они практически одинаковые, поэтому перед подключением лучше проверить их тестером (мультиметром или лампочкой +12В), подсоединив минус тестера к кузову, а (+) к проводу. Если лампа загорается после включения обогрева зеркал, значит это нужный провод, котором нужно подключить к коричневому проводу зеркал.

Подключение поворотников зеркал SE:
Взять плюс для поворотников можно из указателей поворотов в крыле автомобиля.

  • Левое крыло — сине-черный и черный провода.
  • Правое крыло — синий и черный.


Кстати, для ВАЗ 2172 от ВАЗ 2112 Купе тоже заимствуют некоторые элементы кузова, например, спойлер.

Источник: xn—-8sbabr6ahc3e.xn--p1ai

Lada Priora sedan › Logbook › Подробная установка зеркал SE на Приору.

Доброго всем дня)

Как обладателю дорестайлинговой приоры мне всегда хотелось обновить внешку на рестайлинг.
Этим летом мною были заказаны в интернет магазине “nvs-car” бампера в сборе и заводские зеркала “autocomponent” с бегающими повторителями. Все в цвет.

Начитавшись информацией из интернета по установке SE зеркал показалось все достаточно просто, но на деле оказалось не совсем так.

Итак начну с самого начала. Снимаем старое зеркало.

На SE-шных зеркал идет 1 фишка на 6 контактов, в то время как на старых 2 фишки на 3 (регулировка) и 2 (обогрев) контакта.

Просмотрев множество статей и роликов на YouTube ни у кого не видел чтобы ставили родную 6ти контактную фишку. Большинство срезает фишки со старых зеркал и паяет на новые, кто-то покупает другие фишки, кто-то не парится и просто подсоединяет все напрямую. Это все не мой путь…
Объездив порядка 6 автомагазинов, 2 электромагазинов и 1 авторынка нужные мне фишки найдены не были,
однако Google нашел мне их буквально за считанные минуты. В общем закал в интернете по 250р за штуку и уже через 4-5 дней у меня на руках были нужные фишки.

Цвета проводов на зеркале, фишке и дверной проводки были разные так что пришлось немного подумать.

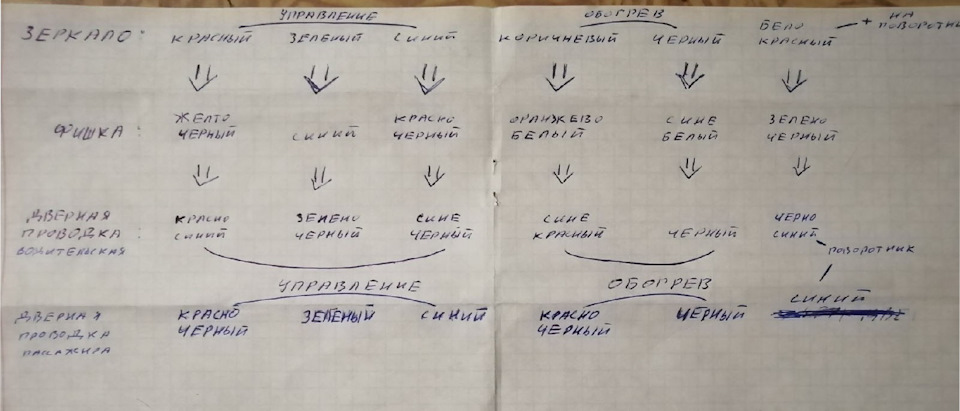

Что бы не запутаться нарисовал примитивную схему

После зачистки, пайки и укладке проводов все выглядит примерно так

Кстати на этапе пайки пришлось использовать читы, а именно “призвать батю”.

Далее идут поворотники. Вроде бы ничего сложного, отрезаем старый и паяем новый (как делает большинство), но это тоже не мой путь.
Мною было принято решение подсоединятся к имеющимся дабы сохранить родную проводку на всякий случай.

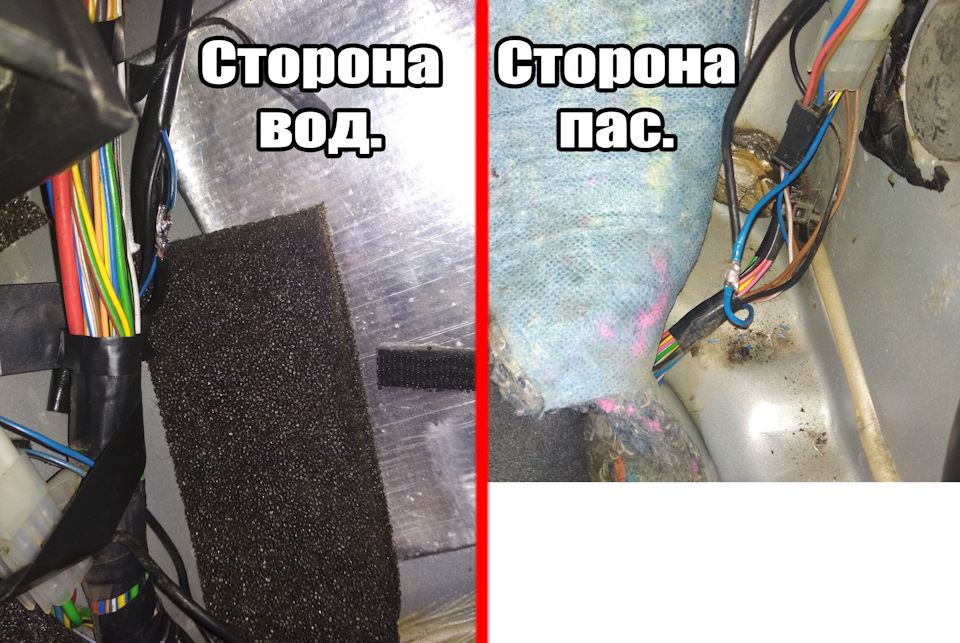

Сам провод на повторитель с пассажирской стороны найти легко, отгибаем шумку, видим 2 провода, синий и черный. Нам нужен синий.
С водительской все сложнее там эти 2 провода идут в изоляции и находятся чуть дальше, да и просто там место проблематичней (кстати провод на повторители с водительсной стороны сине-черный).
По итогу получилось следующее

Тут уже паял я сам, так что все не так красиво, зато на мой взгляд держится не плохо.
Конечный результат такой.

Читайте также:  Лада ларгус семиместный цена

Далее последнее. Повторитель в крыле.
К SE-шной заглушке приклеил стяжку на супер клей. Клея залил обильно, ждал высыхания около часа.

И все той же стяжкой прицепил старый провод на поворотник в крыле.

Источник: www.drive2.com

Установка зеркал SE в Ладу Приора

Приобрел люксовые зеркала SE вместе с заглушками на крылья. Заранее знал, что разъемы на люксовых зеркалах свои и не подойдут вместо обычных зеркал.

Разъем от зеркала SE при всем желании не подойдет к штатному разъему проводки не люксовой приоры (которых на самом деле 2 — один на 3 контакта, а другой на 2). В разъеме зеркала SE 6 контактов.

Поэтому нашел большой многоконтактный разъем папа-мама от компьютерного блока питания. Ножом сделал из этого разъема 2 разъема по 6 контактов.

Вот такие самодельные разъемы.

Затем припал эти разъемы взамен штатных (штатные просто откусил кусачками)

Далее пайка самодельных разъемов взамен штатных, как на зеркале, так и со стороны проводки авто.

Здесь распаян пока только разъем со стороны зеркала.

Далее встал вопрос, откуда взять 6 контакт-указатель поворота? Сначала хотел перетащить из крыла. Но потом, отогнув штатный ворсовый ковер понял, что дело это гиблое. У меня там уложено 4 или 5 слоев шумки. Плюс все основательно промазано антищумовой мастикой. Найти там провод, выходящий из крыла, просто нереально. Поэтому решил взять сигнал указателей поворота из приборной панели.

В шлейфе электронной комбинации приборов указатели поворота — это провода 8 и 9. Припаиваемся к ним и тащим проводники к левому и правому зеркалу соответственно. В качестве проводников взял первое, что попалось под руку-скрученные пары компьютерного UTP-кабеля.

Для протаскивания в двери использовал специальную кабельную протяжку. Предварительно все провода оборачивал маделином. У меня пунктик на сверчки

Теперь о главном – о цветах проводников
Зеркало правое. Цвета проводов автомобиля:
коричневый (обогрев) Красно-черный
синий синий
черный черный
зеленый зеленый
красный красно-черный
серый (с красной полосой) указатель поворота

При подключении левого зеркала цвета проводов автомобиля немного отличались, но не критично. Все должно быть понятно. Главное, помните, что серый с красной полосой на зеркале это указатель поворота.

Поскольку проводку из крыльев я не вытягивал, то решил, что ее нужно будет как-то закрепить. Решение пришло простое. Для этого использовал нейлоновые площадки под хомуты. Используются они для крепления кабеля. Они самоклеящиеся, то есть крепятся к поверхности при помощи липкой основы.

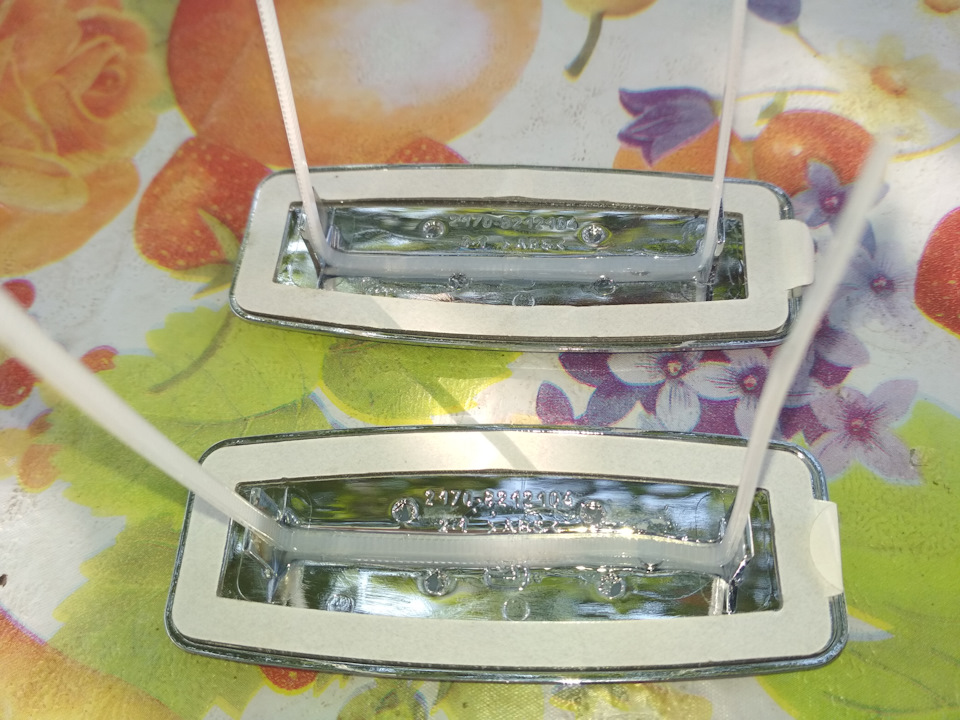

Предварительно обезжирил заглушку с обратной стороны и приклеил нейлоновую площадку с пластиковым хомутом.

Хомутом притянул оставшуюся в крыле проводку и установил заглушки, которые тоже самоклеящиеся. Предварительно, опять-таки, все обезжирил.

Шумоизоляция колесных арок Лады Приора

Так как при покупке автомобиля подкрылок не было решил их поставить ну и заодно сразу проклеить их к дополнению

Источник: www.spike.su

Лайфхак: боковые зеркала на Приору — снятие и установка

Хороший обзор важен для безопасного вождения автомобиля. Во время движения водителю всегда приходится «держать руку на пульсе», чтобы не попасть в неприятную ситуацию (ДТП). Боковые зеркала на Приору изначально сделаны довольно неплохо – угла обзора достаточно, чтобы сидеть неподвижно при движении задним ходом, или перестроении. Это не шутка, реально как в крузаке обзор. После Приоровских сажусь в другие машины и мне не хватает родного обзора. Зеркала на Приору бывают с поворотниками (повторителями) это Special Edition версия Лада (люкс) автомобилей Приора. Цена таких естественно дороже но не намного рублей на 900. Их можно поставить на обычную Приору. Поворотники в зеркала это новомодная тема и смотрится красиво, да и практично.

Боковые зеркала автомобиля Приора 1 подверглись совершенствованию вместе с рестайлингом машины. В версии СЕ люкс, которая является по сути самой дорогой и полной комплектацией автомобиля, поменялись эти девайсы, машина стала еще удобнее «для водителя». Некоторые покупают такие зеркала SE на Приору 2 и ставят себе даже, если изначально покупал машину с более экономной комплектацией.

Остается только правильно разобрать зеркало и подружить с проводами. Действительно, для установки модернизированной версии придется изрядно постараться с поводами. Можно сделать простой тюнинг, если хочется изменить внешний вид на более фигурный – достаточно поставить накладки на зеркала. Вроде небольшое изменение, а машина с ними смотрится солиднее.

Кто же не ощущал кайф от использования машины после десятки, или классики, отмораживая зимой машину — подогрев вроде обычное дело, но на Вазе такого не было. Обогрев зеркал автомобиля Приора реализован спиралями. Часто включая подогрев в мокрую погоду, на них образуется след. Несмотря на это за 6 лет использования, они у меня не выгорели.

Штатные боковые зеркала – артикул и цена

Для автомобиля Лада Приора, штатные детали с электроприводом имеют каталожный номер 2170-8201017. Цена – около 3 100 рублей за комплект.

По сравнению с версией для комплектации SE у них есть один конструктивный минус. Площадь поверхности не полностью покрывает зеркало, которую тоже можно «полезно» занять. Этот недостаток был исправлен с SE, где зеркальные элементы действительно сделали более крупными.

Зеркала с подогревом на Приору, получили более крупный зеркальный элемент. Благодаря этому водитель может не опускать их при движении задним ходом – даже эта труднодоступная область просматривается. Для версии SE добавили повторители в зеркала. Приора с электроприводом, повторителем и подогревом (каталожный номер 2170-8201021, цена – около 3 800 рублей за комплект) стоила гораздо дороже обычных версий.

Читайте также:  Ухта код города телефон

Учтите, что комплекты зачастую продаются неокрашенными или покрашенными в цвет кузова. Если это необходимо, покрасьте корпус зеркального устройства перед установкой. Самостоятельная покраска получится намного лучше. Некоторые магазины предлагают покраску только верхних частей корпуса, но самостоятельно можно будет выбрать любой способ покраски. Говоря про зеркало заднего вида автомобиля Приора, можно заметить что оно обычное, простое как два рубля, крепится к держателю, который закреплен под обшивкой.

Основные неисправности

Дополнения к обычному зеркальному элементу делают вождение еще более комфортным. Повторитель на всякий случай дает невнимательным участникам движения понять, куда собирается двигаться водитель. Обогрев своевременно испарит влагу – дождевые капли, и не даст оставить разводы, которые искажают изображение.
Следующие неисправности могут встретиться при эксплуатации машины:

  • Крепеж расшатался. Каждую деталь придерживает несколько крепежей в разных точках. Они могут расшататься так, что подтягивать их будет бесполезно. Все будет зависеть от серьезности повреждений. В некоторых случаях достаточно будет замены крепежа.
  • Не работает обогрев. Проверьте подключение колодок проводов. Возможно, соединения проводов достаточно укрепить, чтобы они больше не отходили.
  • Электропривод не работает. Настраивать положение зеркальных устройств, сидя на своем месте, намного удобнее, чем делать это вручную. Проверьте проводку.
  • Повторитель поворотника. Если не работает повторитель, значит, сигнал не доходит до него. Проблема, опять же, в проводке.
  • Разбитый зеркальный элемент. Достаточно будет заменить его на новую деталь, но во время замены стоит быть предельно аккуратным. Важно не допустить попадания осколков под крышку.

Производители и цены аналогов

Помимо уникальных версий, которые подойдут любой машине, есть аналоги, которые изготавливаются именно для Ваз 2170 Lada Priora:

  • АТП: 3 200 рублей. (электропривод, обогрев);
  • Тип Топаз: 3 400 рублей. (электропривод, обогрев);
  • SALINA: 2 600 рублей (электропривод, повторитель, обогрев).

Как разобрать зеркало (левое и правое) на автомобиле Приора — снятие и установка

Замена девайса, который установлен на машину комплектаций «Норма» или «Стандарт» на версию SE становится хорошим способом тюнинга. Для того чтобы разобрать эти приборы, придется разобрать обшивку салона. Работу проведите следующим образом:

  1. Отверните саморезы, которые крепят обшивку передней стойки кузова.
  2. Потяните часть обшивки к себе.
  3. Деталь держится тремя болтами. Сначала опустите стекло, затем медленно отворачивайте болты, принимая отражательный элемент другой рукой.
  4. Не дергайте устройство. Сначала отсоедините провода – должно проходить две колодки. Первая для обогрева, вторая – для регулировки положения.
  5. Поставьте новую деталь вместо старой и закрепите ее болтами.

Подключение зеркал автомобиля Приора следует выполнить по следующей схеме:

  1. зеленый провод подходит к черно-зеленому;
  2. красный провод – к сине-красному;
  3. синий провод подключить к черно-синему;
  4. коричневый провод – к красно-синему (вторая колодка);
  5. черный к черному проводу (вторая колодка; Это «минус» для повторителей и обогрева).

Если Вы меняете эту деталь зимой, когда температура внешнего воздуха опускается ниже нуля, придется аккуратнее обращаться с зеркальным элементом. Как только Вы его снимите, следует подогреть его, используя фен или тепловую пушку. Поверхность может покрыться сколами, «лопнуть», так что останется бесполезным. К замене придется приготовиться заранее, достав нужные инструменты.

Источник: priorik.ru

Установка боковых зеркал нового образца SE на Lada Priora

В настоящее время на Lada Priora устанавливают электропривод и обогрев наружных зеркал. Одной из популярных доработок является установка боковых зеркал нового образца SE (с обогревом, электроприводом и повторителями поворотов). Расскажем, как заменить зеркала старого образца на нового своими руками.

Потребуется: Зеркала наружные электроуправляемые с указателем поворота (артикул: 2170-8201050-75 и 2170-8201051-75, цена около 3 500 рублей), заглушки повторителя поворота SE.

Установка

Снять штатные боковые зеркала (поддеть треугольник зеркала отверткой, вывернуть три винта крепления). Установить зеркало нового образца в обратном порядке.

Протягиваем провода указателей поворотов к зеркалам:

  1. Снять обшивку двери.
  2. Снять указатель поворотов с крыла, отсоединить колодку. Вместо них устанавливаем заглушки.
  3. Вытащить провода из крыла в салон. Для этого в салоне открутить накладки порогов, отогнуть ковролин и войлок и тянуть за черный провод в моторном щите. Какой из двух проводов +12 В определяем мультиметром или контрольной лампой. Второй провод изолируем.
  4. Проложить провод из салона в дверь автомобиля через гофру.

Подключение

Зеркала старого образца (без указателей поворотов) имеют две колодки (3 и 2 провода):

Читайте также:  Сколько стоит коленвал на ваз 2114

Зеркал нового образца SE имеют 1 колодка из 6 проводов:

Отрезаем провода от колодки зеркал SE и припаиваем по схеме:

Процесс установки и подключения зеркал нового образца SE также показан на видео:

Обнаружили ошибку? Выделите ее и нажмите Ctrl+Enter..

Источник: xn--80aal0a.xn--80asehdb

Замена зеркала lada priora (ваз приора)

Зеркала на Приору SE и старого образца, в чем разница?

1) Наличие на зеркалах поворотников. На SE они есть, на старых — нет.

2) Обзорность, на зеркалах SE она больше.

3) Треугольник крепления зеркал. На зеркалах SE он лучше прилегает, без зазоров.

4) Защита от дождя. Корпус зеркал SE хуже защищает от дождя и снега.

5) Внешние отличия зеркал можно проследить на следующих фото:

На данный момент цена зеркал SE на Lada Priora около 3300 рублей.

Установка SE зеркал на Приору

Как снять зеркало на Приоре. Действуем по этой инструкции, демонтируем зеркала старого образца и устанавливаем зеркала SE в обратной последовательности.

Подключение зеркал заднего вида Приоры (SE)

Зеркала старого образца имеют 2 колодки с проводами:

Колодка № 1: управление зеркалами:

Колодка № 2: обогрев зеркал:

Зеркала SE имеют 3 колодки с проводами (дополнительный плюс (6ой провод) предназначен для указателя поворотов). Подключение новых зеркал осуществляется аналогично, все цвета совпадают, кроме одного — +12В обогрева зеркал, вместо Серого цвета используется коричневый.

Колодка № 1: управление зеркалами:

  • красный подсоединяется с красно-синим.
  • синий с сине-чёрным.
  • зелёный с зелёно-чёрным.

Колодка № 2: обогрев зеркал:

  • Вместо серого тут коричневый, соединяем с сине-красным (черно-красным).
  • чёрный с чёрным (используется для подогрева и для поворотников).

Колодка № 3: указатели поворотов:

Кто не разобрался, вот схема подключение боковых зеркал SE на Lada Priora:

Главное не перепутать провода красно-синий и сине-красный. Они практически одинаковые, поэтому перед подключением лучше проверить их тестером (мультиметром или лампочкой +12В), подсоединив минус тестера к кузову, а (+) к проводу. Если лампа загорается после включения обогрева зеркал, значит это нужный провод, котором нужно подключить к коричневому проводу зеркал.

Подключение поворотников зеркал SE:Взять плюс для поворотников можно из указателей поворотов в крыле автомобиля.

  • Левое крыло — сине-черный и черный провода.
  • Правое крыло — синий и черный.

Кстати, для ВАЗ 2172 от ВАЗ 2112 Купе тоже заимствуют некоторые элементы кузова, например, спойлер.

Самой распространенной причиной, по которой многие производят замену наружного зеркала на Приоре, является выход его из строя по причине так называемого удара «по зеркалам» от другого автомобиля. Такое может произойти на трассе при слишком узкой дороге, когда на проезжей части две машины помещаются с трудом. Если вам и вашей машине не повезло, и зеркало разбилось, то произвести его замену не составит особого труда.

Для выполнения этого простого ремонта Лады Приоры нам понадобится две отвертки, плоская и крестовая.

Первым делом с внутренней стороны двери необходимо поддеть плоской отверткой заглушку «треугольник», как это наглядно показано на фото ниже.

Под ней как раз-таки и находятся все винты крепления, а также провода питания электропривода и обогрева зеркального элемента.

Отсоединяем провода, слегка потянув за края в обе стороны:

И после этого можно отворачивать три винта крепления наружного зеркала при помощи крестообразной отвертки.

Теперь остается продеть провода в отверстие двери и полностью снять данную деталь с автомобиля.

Установка производится в обратной последовательности. Замена не займет более 10 минут времени. Цена комплекта новых зеркал Lada Priora составляет от 1800 за пару — с электроприводом и обогревом. Но такой же вариант можно найти на разборке практически в два раза дешевле.

Операции проводимые при снятии и установке наружного зеркала заднего вида на автомобиле ВАЗ 2170 2171 2172 Лада Приора (Lada Priora)

Вам потребуются отвертки с плоским и крестообразным лезвием.

1. Подденьте отверткой накладку зеркала со стороны салона

2. …и снимите треугольную накладку, выведя два пистона ее крепления из отверстий двери.

3. Придерживая рукой зеркало, выверните три винта его крепления.

4. Снимите зеркало…

5. …и разъедините колодку жгута проводов обогрева…

6. …и регулировки зеркала.

Примечание

Так выглядит снятое с автомобиля наружное зеркало заднего вида.

7. Установите наружное зеркало заднего вида в порядке, обратном снятию, отрегулировав его положение за счет овальных отверстий в двери.

Операции выполняемые при снятии и установке внутреннего зеркала заднего вида на автомобиле ВАЗ 2170 2171 2172 Лада Приора (Lada Priora)

Вам потребуется отвертка с крестообразным лезвием. 1. Подденьте передний край декоративной крышки…

2. …и снимите крышку.

3. Выверните два винта крепления зеркала…

4. …и снимите его.

5. Установите внутреннее зеркало заднего вида в порядке, обратном снятию.
