Светодиодные задние фонари для авто своими руками

Дело началось с того, что купили старенький Ford. Автомобиль, хотя он был почти полностью отремонтирован предыдущим владельцем, имел множество мелких проблем (в основном электрического характера), а также функциональные дефекты, возникшие в результате старой конструкции. Решено было немного его облагородить, внедрив более современные элементы, например передние лампы — оригинальные лампы накаливания, были заменены на готовые светодиодные H4.

А вот задние фонари создали трудности. Первоначально в каждом сидела только одна обычная двухспиральная лампочка 5/21 Вт. Отражатели были изготовлены из обычного оцинкованного листового металла. Предыдущий владелец использовал фольгу из шоколада, но эффект был — хотя и несколько лучше — все еще слабый — в дневное время стоп-сигнал были трудно отличить от габаритных огней.

Решено было улучшить лампы, вставив светодиодные сборки в места для оригинальных ламп. Самый дешевый набор подходящих LED фар, который нашелся в продаже, стоил более $ 100 плюс доставка. В общем решили сделать это дело дешевле, то есть собрать своими руками.

Подключение светодиодов к автопроводке

Все три сегмента фары смонтированы на общую плату, изготовленную из стеклотекстолита толщиной 1,5 мм вырезав его по форме, точно соответствующей контуру задних фар. После тестирования нескольких типов светодиодов были применены Super Flux (с линзой) с углом луча 80 градусов, диаметром 5 мм и током 20 мА.

Монтаж самих диодов сделан на универсальной плате со стабилизацией тока на основе резисторов, вместо специального драйвера и выглядит это дело слегка небрежно, только оно скрыто между отражателем и рассеивателем, так что важна лишь геометрически правильная настройка модулей.

Три панели подключаются параллельно и питаются непосредственно от проводки автомобиля 12 В с помощью адаптера, имитирующего цоколь лампы (сделанный из сгоревшей лампочки).

Сама конструкция панели — 4 светодиода, соединенных последовательно (горизонтальные линейки), каждая линия имеет собственный резистор (180 Ом / 0,25 Вт) ограничивающий ток. Линии соединены параллельно — все питается от выпрямительного диода, подключенного к плюсовому проводу.

Более слабые габаритные огни реализованы путем подачи питания от второго выпрямительного диода, соединенного последовательно с резистором 390 Ом / 0,5 Вт.

Все потребляет ток в диапазоне 0,5 А (обычная лампочка около 2 А). Диоды работают в идеальных условиях — напряжение 2,2 В и ток 20 мА — это практически номинальные рекомендуемые значения. Теперь только от надежности самих светодиодов будет зависеть долговечность всей лампы. Использование ограничительного резистора 300 — 470 Ом для каждого светодиода делает его работу по сути вечной, поскольку не превысится допустимый ток, даже когда напряжение скачкообразно возрастает до например, 18 В, что уже является однозначной неисправностью автомобиля. Когда на этом сопротивлении имеется несколько последовательных светодиодов, есть еще больше уверенности в долговечности.

Может быть это не идеальное решение, но с хорошо функционирующим авто регулятором напряжения и функциональным аккумулятором всплески напряжения не должны превышать 14,8 — 12,8 = 2 В или 0,5 В на диод.

Испытание самодельных LED фар

Примерно через 2 часа тестирования система достигла температуры около 35 градусов, то есть несмотря на использование резисторов вместо микросхемных инверторов намного меньше, чем эквивалентная лампа накаливания.

Равномерность оттенков подсветки не идеальна. В нижней части фар хорошо — диоды прекрасно светят рядами линз и освещают ровно. Выше — из-за наклона стеклянных светодиодов свет начинает немного рассеиваться, а яркость немного зависит от угла наблюдения.

Можно было бы выполнить ступенчатую настройку светодиодных полосок, но приоритетом было разумное соотношение цены и усилий, которое полностью удовлетворяет владельца автомобиля.

  1. После месяца тестирования, когда автомобиль объездил около 2 тысяч километров, ни один светодиод не сгорел. Посмотрим, как это будет дальше.
  2. После года езды, когда автомобиль проехал около 10000 км — один диод был сожжен и одна полоска потухла. Наверное оказался бракованный.

Вклад времени в эти задние фонари для авто — 3 дня до 2-3 часа в день, а стоимость материалов для обеих ламп составляет 3000 рублей — это очень хорошо.

Законность самодельных стоп-сигналов

Правила, касающиеся задних автомобильных фонарей, не содержат каких-либо подробных данных о спектре светового цвета, фокуса и т. д., существуют только геометрические правила распределения света на автомобиле, обычно определяемые цвета и точно определенный диапазон видимости.

Ещё немного про долговечность LED фар авто — два самодельных светодиода на лампочке номерного знака ВАЗ, каждый со своим резистором 470 Ом, работают уже около 12 лет. Так что эти задние огни также будут почти «вечными», конечно если не учитывать случайные сбои, такие как короткое замыкание на плате.

В конце концов покупные светодиодные лампы часто бывают слишком перегружены, у них слишком маленькие ограничительные резисторы, потому что производитель думает, когда он помещает 3 или 4 диода подряд, то это уже почти 12В и соответственно ставит крошечный резистор. Следовательно повышается вероятность проблем с отказом фар.

Источник: 2shemi.ru

Лада 2107 моя мурена › Бортжурнал › Светодиоды в задние фонари

Всем здравствуйте, а любителям нашей вечной классики отдельное большое ПРИВЕТ.
Не секрет что кулибинов в нашей стране много и от этого не легче. Многие стараются переоборудовать свою ласточку под себя. И вот я заболел тем же. В данном блоге опишу работу по установке себе в задние фонари светодиоды. Щас на многих иномарках, да и отечественных автомобилях уже стоят светодиодные фонари. Вот я и подумал, а почему бы и нет. Написанных статей в нэте о подобных воплощениях в жизнь много вот и я почитав, оценив, взялся за работу.

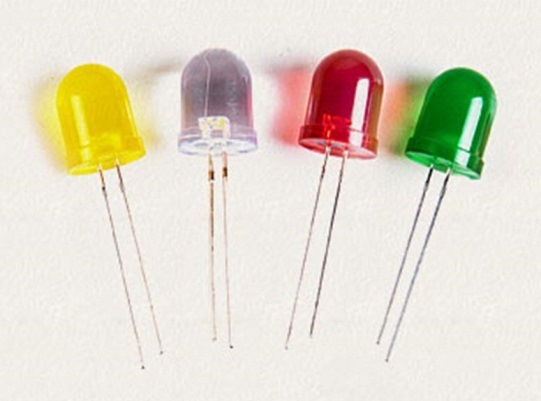

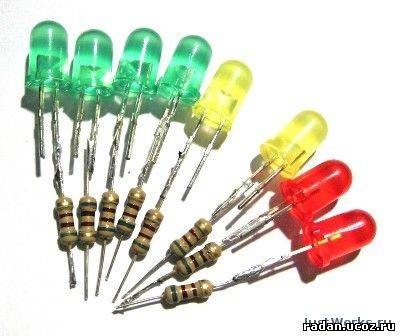

Светодиоды выбрал 10 мм (рис.1 и рис.2

)
Светодиоды идут 3-5 Вт и поэтому нужны к ним резисторы. Я нашел 12 вольтовые, уже с впаянными резисторами.
Вот их и установим на задние фонари Ваз 2107. Плюсы светодиодных лампочек: по сравнению со стандартными лампами горит ярче, срабатывает быстрее, срок эксплуатации в разы больше. В специализированных магазинах приобретаем эти диодные лампочки с диаметром пять или десять миллиметров. Логично, что чем больше диаметр лампочки, тем лучше он светит.

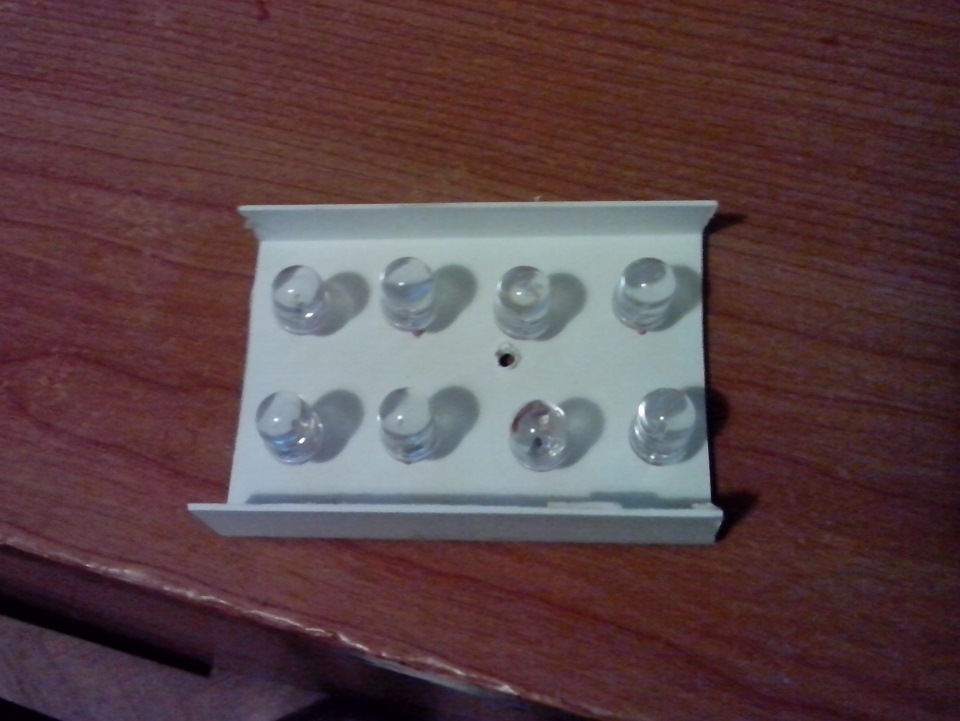

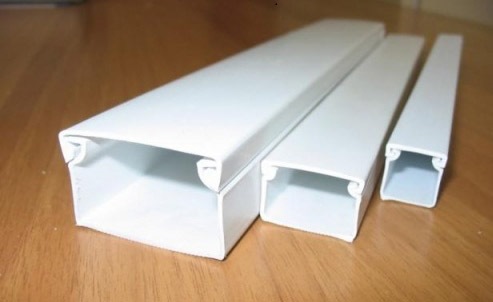

Для короба в который их можно установить можно использовать различные материалы, я воспользовался инфой других кулибинов и впаивал их в обычный пластиковый короб для электропроводки 100*40 (рис.3

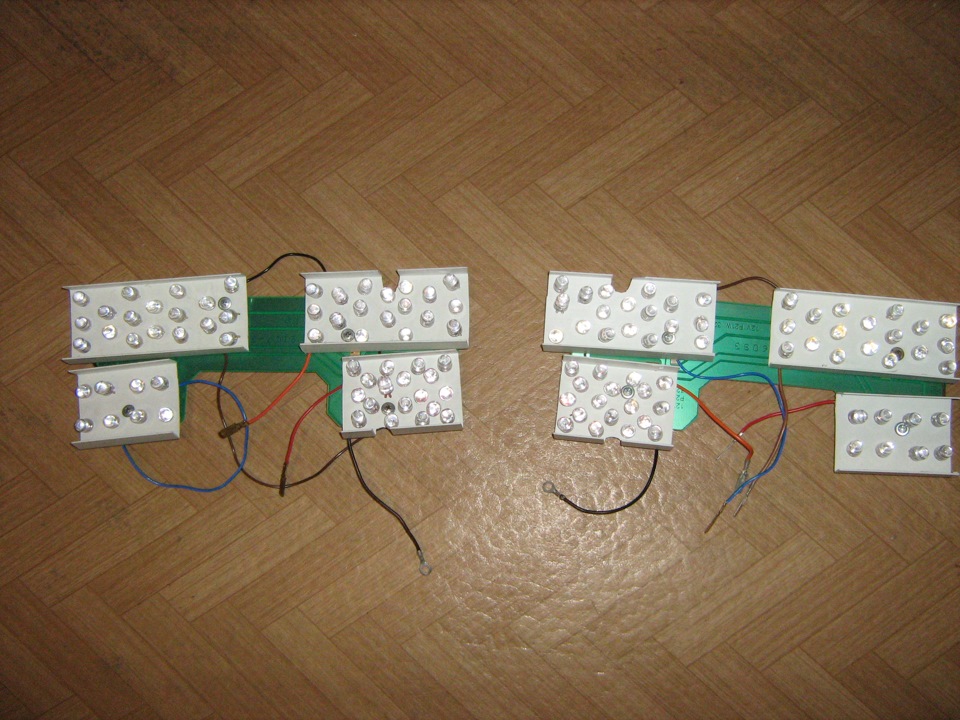

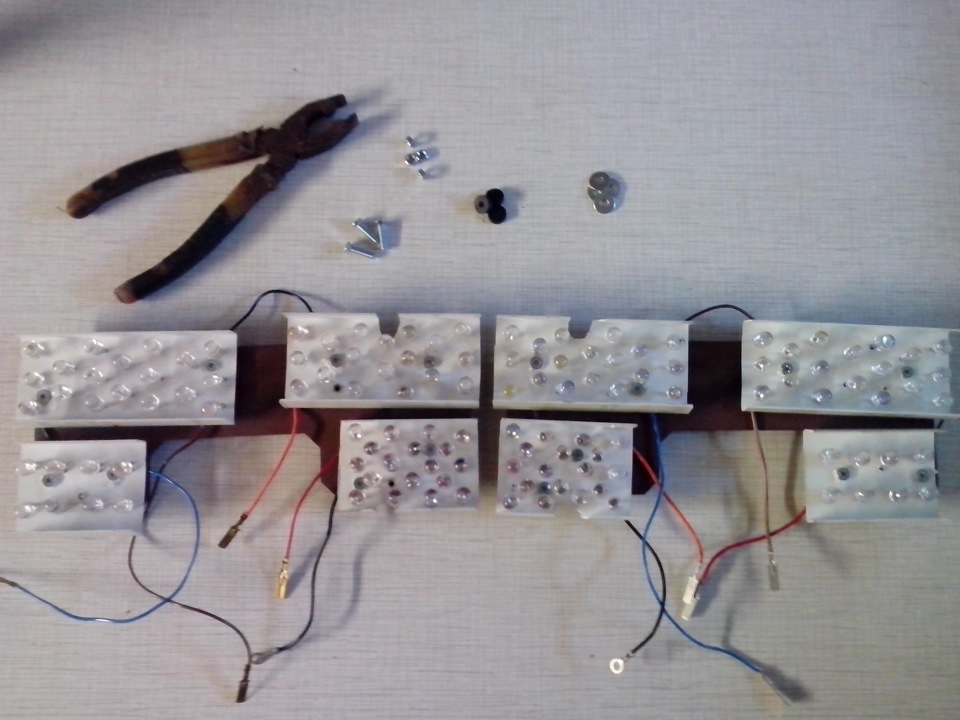

Как впаивать я уж рассказывать не буду))))), вот фотки моего чуда (рис.4

Способ крепления всей блоксхемы тоже различны. Я придумывать нечего не стал и просто использовал саму сток схему нашего фонаря (рис.5 и рис.6

Итак что мы имеем 8 диодов впаял на габариты и по 18 диодов на поворотник, на задний ход и конечно стопари. Ну и честно сказать замутил так замутил, поворотник весчь в хозяйстве нужная, про задний ход вообще отдельный разговор, когда у тебя сзади тонировка, да еще ночью, туда дальний свет надо вешать. И 18 диодов на стопарь, чтобы меня видели из далека, что вот тон я стою, глаза разуй куда несешься!

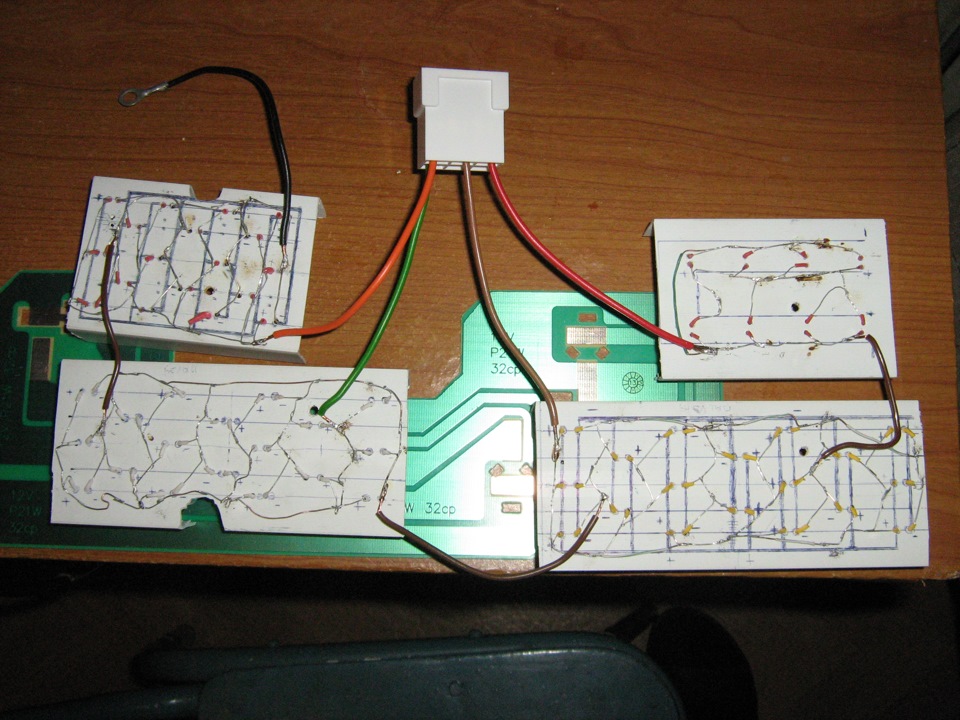

Что дальше, ах да что там на другой стороне, все минусы в один через друг друга и пойдет к гайке крепления кожуха, как масса. А все плюсы в колодку, я взял на 6 концов, хотя в принципе хватило бы и 4. Считай минус у нас уже пойдет по другому выходу и задние противотуманки уже не к чему (рис.7 и рис.8

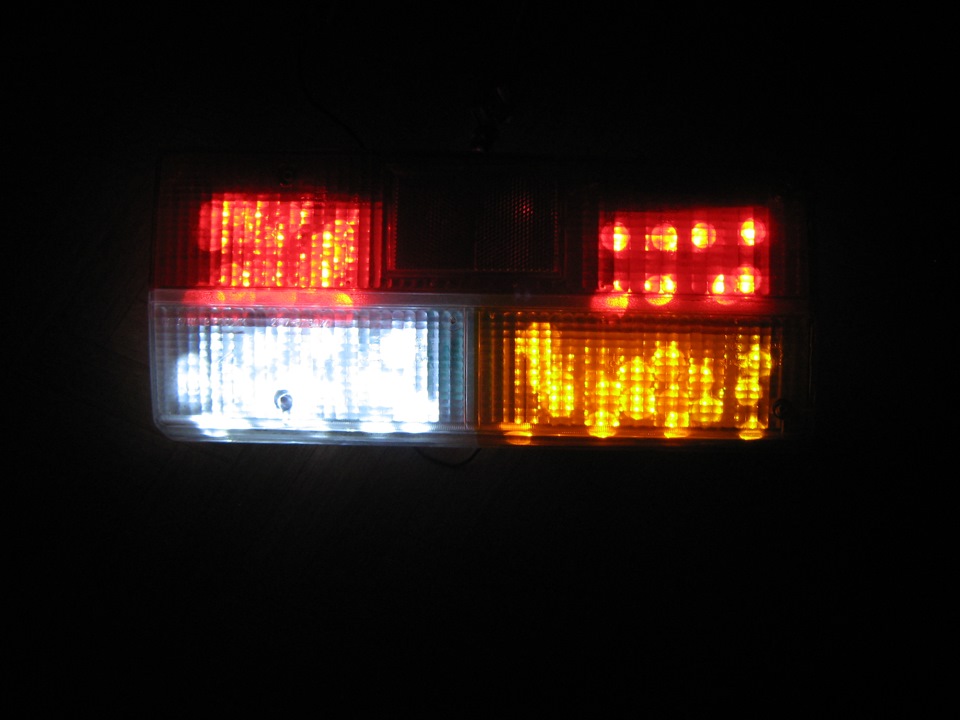

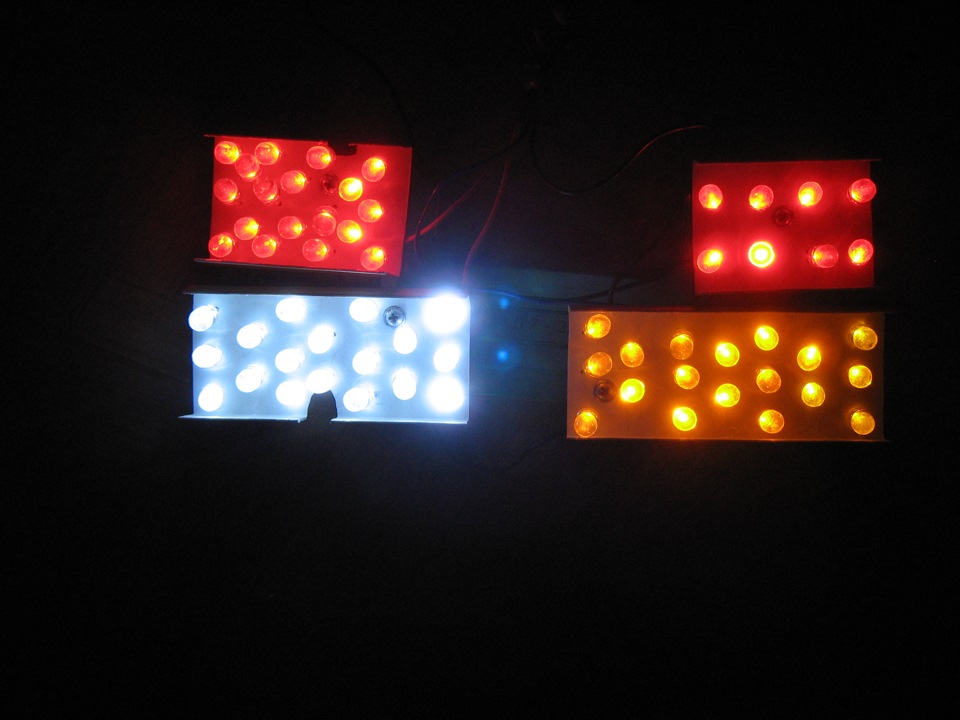

Далее берем аккумулятор, батарейку или чего ни будь с 12-ю вольтами)))). У меня дома как у нормального тазовода лежит зарядник, вот им и воспользуемся: (рис.9 и рис.10

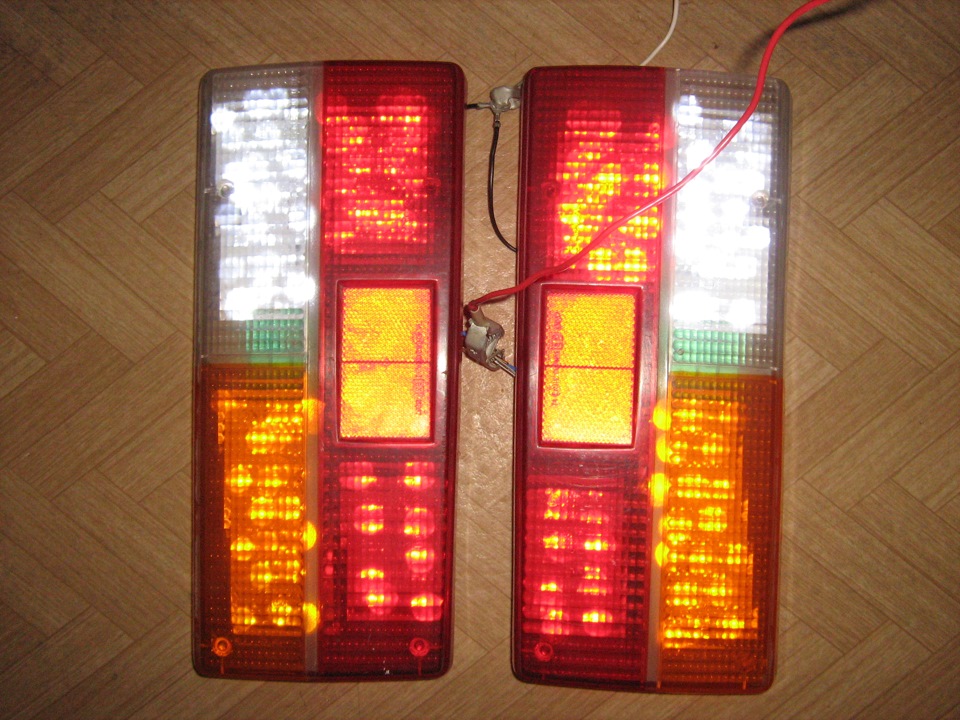

и вместе оба фонаря (рис.13

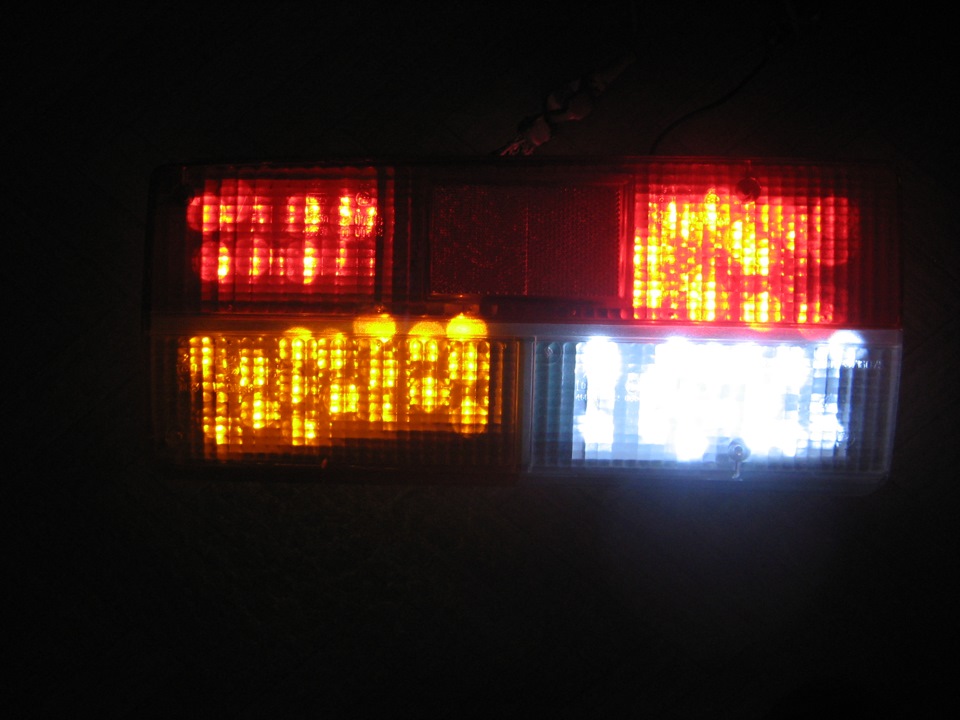

Горит горит ясно)))))только б не погасло. Теперь дело за малым установить это все на место штатных фонарей и посмотреть, как будет лучше светить со стоковой облицовкой фонаря или лучше приобрести прозрачную или просто за темнить сток фонарь.

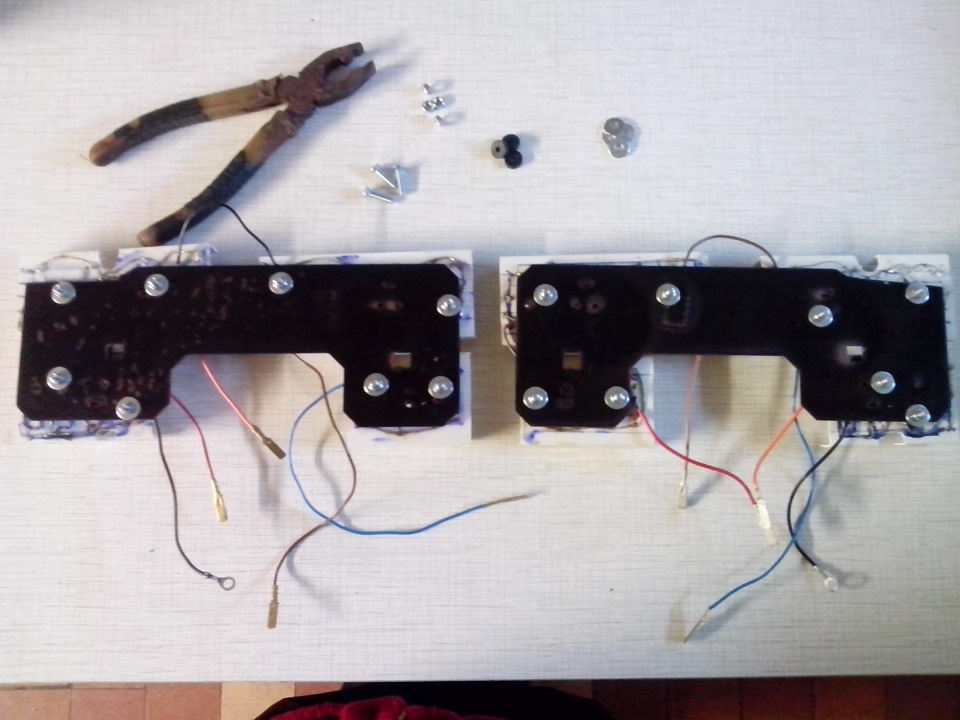

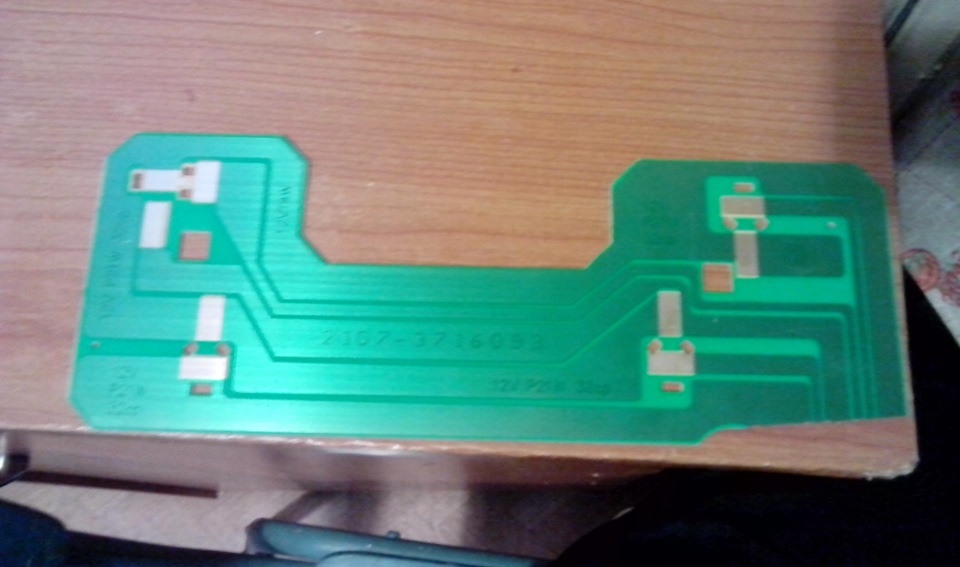

Немного расскажу как крепил пластиковый короб к сток плате которую покрасил в черный цвет. Нечего заумного и все просто, сначала конечно заливаем все спаянные контакты любым лаком от влаги, так на всякий случай. Потом сверлим отверстия в плате и коробе так чтобы все легло ровно и убралось в наш фонарь.
Для крепления использовал резиновые прокладки от обычной кран-буксы между коробом и платой, чтобы не мешали спайка проводки. Зятягивал все на болты 25*4 и гайки к ним с шайбами, и конечно рисуночек )))) (рис.14 и рис.15

Читайте также:  Литол или графитовая смазка

И так все установил на машину в сток место, просто вынув родные пластиковые корпуса под плату с сток лампами и вставил эти, крепил обычными пластинами в которых сверлил отверстия для посадки их к родным болтам-шпилькам на фонаре. Эти же пластины крепил и к плате со светодиодами, чтобы она не болталась во время движения.

После всего подключения, что у меня получилось, днем: (рис.16, рис.17 и рис.18

Источник: www.drive2.ru

Светодиоды в задние фонари – оптика люкс-класса

Если вы хотите улучшить дизайн штатной оптики автомобиля, а также сделать задний свет более ярким и оригинальным, попробуйте установить светодиоды в задние фонари своего транспортного средства. Такую операцию реально произвести своими руками с минимальными затратами сил и денежных средств.

1 Светодиоды – чтобы машина выглядела презентабельно

У современных любителей автотюнинга есть множество способов модернизации задней оптики. Несложно смонтировать в фонари мощные лампы, использовать накладки и разнообразные недорогие наклейки, полностью изменить конструкцию фар. А можно поступить еще проще – самостоятельно сделать светодиодные задние огни и установить такую альтернативную оптику на транспортное средство. Достоинств у подобного тюнинга немало. Диодные задние фонари обеспечивают:

  • стильный вид автомобиля;
  • уменьшение потребления энергии;
  • большую яркость свечения задних фонарей, а значит, и повышение безопасности езды в ночное время.

Вы можете группировать и монтировать светодиоды в любом количестве и порядке (ориентируясь, конечно же, на размеры фар), придавая своему автомобилю индивидуальный и незаезженный облик. На сегодняшний день такой тюнинг интересует многих владельцев транспортных средств. Он дает возможность проявить собственную фантазию и реализовать с относительно скромными финансовыми затратами самые необычные дизайнерские решения.

2 Из чего делают круглые диодные фары – необходимые материалы

Чтобы изготовить интересующие нас фонари своими руками, потребуется приобрести некоторое количество диодных элементов. Для поворотников специалисты советуют покупать оранжевые светодиоды, для заднего хода больше подходят прозрачные, а для тормозных огней и габаритов идеальными являются красные изделия. Впрочем, вам решать, как именно вы будете модернизировать свой автомобиль. Выбирайте любые другие цвета светодиодных ламп. Фантазируйте сами!

Светодиоды рекомендуется приобретать с некоторым запасом. В процессе эксплуатации машины они будут выходить из строя. Если вы позаботитесь о запасных диодах заранее, заменить поврежденные элементы можно будет за считанные минуты. В противном же случае придется искать по магазинам изделия подходящей модели, что иногда занимает немало времени. С конкретным количеством диодов следует определяться, учитывая конструкцию и размеры имеющихся фонарей. Особых сложностей здесь нет. Просто рассчитайте число светодиодов так, чтобы они без проблем помещались в каждую из секций круглых фар. Также нужно учесть технические характеристики реле мигания (штатного) поворотных огней.

Эти устройства рассчитаны на строго определенные нагрузки, которым должны полностью соответствовать устанавливаемые диоды. Затем вам нужно купить тонкие пластины, сделанные из диэлектрического материала либо из популярного в наши дни гетинакса. Выбор за вами. Но нужно учесть, что придется вытравливать токоведущие дорожки при использовании гетинакса для крепления диодных элементов. Такая операция достаточно трудоемкая, но зато она гарантирует получение прочной и компактной оптической конструкции.

Если же в качестве крепежа вы выберете диэлектрические пластины, процесс пойдет проще. В данной ситуации питание на светодиоды будет подаваться по тонкому проводу.

Здесь важно лишь обеспечить максимально надежное крепление всех используемых элементов и непосредственно электропроводки, которые при сильной вибрации могут получить повреждения. Светодиоды с проводами соединяются исключительно пайкой. Питание же всегда подключается параллельно с обязательным применением резисторов. Последние необходимы для ограничения тока, протекающего через светодиодные элементы. Грамотно подобрать резисторы под монтируемые диоды обычному автолюбителю будет непросто. Поэтому их желательно приобретать вместе со светодиодами (в комплекте).

На видео подробно показано, как сделать диодные огни. Думаем, что проблем у вас не возникнет. Главное помните, что все соединения в самодельной конструкции обязательно изолируются кембриками из пластика либо термоусадочными трубками небольшой толщины. А на участках соприкосновения краев оптики с электропроводом следует смонтировать специальную защиту. Для этих целей идеально годится плотный кембрик.

3 Монтаж светодиодов – с нашей инструкцией вы не ошибетесь!

Задние самодельные светодиодные фонари устанавливаются по простой схеме. Она приводится далее:

  1. Снимаете штатный фонарь и разрезаете его (как можно более аккуратно, стараясь ничего не повредить). Для выполнения этой процедуры идеально подходит специальный прибор для выжигания. Он гарантирует ровный и очень тонкий шов. Если такого устройства у вас нет, разрезайте фонарь острым ножом. В данном случае нужно будет постоянно подогревать оптику феном.
  2. Демонтируете отражатели, а затем снимаете рефлекторы.
  3. Полностью разбираете фары.
  4. Делаете на внешних поверхностях фонарей разметку. По ней вы и будете располагать отражатели.
  5. Вырезаете кружочки (1,5-сантиметровые) из любой самоклеящейся пленки и приклеиваете их внутри фар.
  6. Окрашиваете изнутри габариты и стоп-огни (используйте краску серебристого цвета), ждете высыхание краски, после чего убираете кружочки.
  7. Фиксируете отражатели клеем на эпоксидной основе.
  8. Промазываете все имеющиеся швы и стыки герметиком (желательно использовать силиконовый состав).
  9. Напаиваете светодиодные лампы на сделанные ранее платы.
  10. Устанавливаете новые огни в корпус. Затем подключаете проводку.

В принципе, все готово. Но нужно кое-что доработать. Если вы хотите, чтобы каждая смонтированная лампочка светила в половину яркости в режиме Габариты и на полную яркость в Стоп-режиме, следует сделать дополнительную стабилизационную схему. Она собирается и спаивается из стабилизаторов с маркировкой 7812. После подключения дополнительной схемы вам останется собрать все элементы (включая и поворотные блоки) в фару. Крепление деталей осуществляется все тем же эпоксидным клеем. Затем проверяете сделанный фонарь на работоспособность и наслаждаетесь новыми возможностями и элегантным видом своей задней оптики.

Источник: tuningkod.ru

Светодиодный тюнинг задних фонарей своими руками

В автомобилях нового поколения производители с завода применяют светодиодное освещение. Владельцы машин уже смогли сравнить и оценить преимущества диодных элементов подсветки в транспортном средстве.

Речь в статье пойдёт о том, как установить светодиоды в задний ход автомобиля, не прибегая к помощи специалистов. На самом деле это сделать не очень тяжело, нужно только приобрести необходимые материалы, выбор которых огромный в любом автомобильном магазине.

Варианты выбора и установки светодиодов

Светодиодные лампы на сегодня являются не только практичным и экономным вариантом освещения автомобиля, а и стильным вариантом тюнинга и модернизации транспортного средства. Рассказывать о преимуществах диодов по сравнению с обычными лампочками более чем глупо. Они имеют ряд улучшенных характеристик даже по сравнению с ксеноновым освещением, которым оборудован обратный ход большинства современных автомобилей.

Одним из главных преимуществ является то, что светодиодные лампы намного быстрее загораются по сравнению с ксеноновыми. На большой скорости этот факт может спасти водителя транспортного средства от столкновения, так как доли секунды имеют огромное значение на дороге. А также светодиоды отличаются более доступной ценой, экономным потреблением энергии, длительным сроком эксплуатации и не слепят сзади едущих водителей.

Важно отметить, что ксеноновый и диодный свет очень хорошо сочетается. Это стимулирует автолюбителей дополнять ксеноновые фары светодиодной подсветкой. В этом случае профессионалы советуют устанавливать дополнительные источники освещения на бампер или катафот. Монтаж в этом случае несложный, с ним справится даже человек, который раньше с этим не сталкивался. При таком раскладе необходимо просто подключить светодиоды на стабилизатор напряжения или предохранители, а провода протянуть через вентиляционное отверстие.

Читайте также:  Клей 88 люкс отзывы

А также в зависимости от фантазии и пожеланий владельца автомобиля можно установить на транспортное средство абсолютно новые фонари обратного хода, которые будут оснащены только светодиодами.

Определиться с выбором качественных ламп для фонарей заднего хода иногда бывает трудновато. Главное, изначально решить в каком именно месте будут устанавливаться LED лампочки, так как от этого зависит тип и маркировка изделия. Читайте внимательно инструкцию к выбранному вами товару, в которой указаны параметры и качество цоколя лампы, для каких транспортных средств и типа фар они предназначены. Обращайте внимание на наличие гарантийного талона на товар, так вы сможете максимально обезопасить себя от покупки некачественной продукции.

Замена обычной лампочки в фонарях заднего хода на светодиоды

Чаще всего вопрос монтажа диодных элементов освещения в фонари обратного хода интересует автовладельцев, которые имеют старые модели транспортных средств и с завода оборудованы штатными обычными лампами.

Для них это эффективный способ уменьшить нагрузку на аккумулятор и улучшить обзор обратного хода машины. А также это вариант своеобразного декорирования и модернизации внешнего вида автомобиля.

Для установки диодных элементов освещения требуется только наличие светодиодных ламп, которые можно приобрести в любом автомобильном магазине и отвёртки. Для замены необходимо провести демонтаж обшивки с помощью отвёртки, под которой находится домкрат. Дальше снимается защитное покрытие, под которым располагаются фары. Затем, с особой осторожностью, чтобы не повредить контакты, надо отсоединить электропроводку и вытянуть плату. Остаётся только светодиодный источник света установить вместо обычной лампы, в обратном порядке собрать всё на свои места. Проверьте работу фар обратного хода вашей машины и наслаждайтесь результатом.

Светодиодные ленты как элемент тюнинга задних фонарей

Модернизация задних фонарей транспортного средства с помощью светодиодных лент также распространена среди владельцев автомобилей. Чтобы поставить ленту в фонари обратного хода, необходимо их снять с транспортного средства.

Аккуратно с помощью ножа и отвёртки вынимается стекло или пластик с фонарей. Клеится лента на отражатель, который предварительно протирается, просушивается и обезжиривается. Дальше место установки светодиодной ленты надо проработать герметиком и приклеить светодиоды.

Проще всего подключить питание на светодиоды от габаритов. Собираем всё на место, проверяем правильность подключения. Если светодиоды загораются параллельно с включением габаритов, значит, вы всё сделали верно.

А также диодную ленту можно установить на задние габариты или на оптику обратного хода, приклеив её с использованием двустороннего скотча. Здесь всё зависит от полёта вашей фантазии: можно создать из ленты определённый рисунок в форме решётки или по контуру фар обратного хода. Такие варианты тюнинга более трудоёмкие, так как требуют больше усилий, чтобы спрятать электропроводку.

Несколько советов

  1. Выбирайте светодиоды для задних фонарей белого или желтоватого цвета. Избегайте сиреневых и синеватых оттенков, так как это может вызвать много неприятных вопросов от сотрудников дорожной инспекции.
  2. Ответственно отнеситесь к изоляции всех стыковых мест проводов. Проводка транспортного средства — это очень серьёзная вещь. Попадание влаги на контакты может не только привести к замыканию проводки, а и к её воспламенению.
  3. Важно не перепутать при подключении полярность проводов. Неправильно подключённые светодиоды работать не будут.

Подведём итоги

Исходя из вышесказанного, можно сделать вывод, что светодиодами можно оснастить фонари заднего хода как транспортного средства старого образца, так и новые иномарки. Светодиодное освещение фонарей обратного хода не только улучшит обзор сзади машины, а и увеличит угол освещённости по бокам транспортного средства.

Установка светодиодных элементов освещения — это максимально эффективный выход из ситуации, когда штатные фонари не дают желаемого результата.

Источник: remam.ru

Установка светодиодов в задние фонари своими руками

Тусклый свет и большое потребление ламп накаливания – две проблемы для автолюбителя. Светодиоды – решение проблемы и как грамотно переоборудовать осветительные приборы, будет рассказано в статье.

Светодиоды изначально имели в основном индикаторную роль, отображали различные параметры и сигнализировали, например, о работе приборов. Инженерам удалось улучшить технологию и добиться от светодиодов больших мощностей и яркости. Их стали применять для освещения повсеместно, начиная от карманных фонарей, заканчивая прожекторами.

Применение LED в автомобилях

LED продукция не обошла стороной индустрию автомобилей и аксессуаров для них. Каждое следующее поколения автомобилей имело всё больше источников светодиодного света в своей комплектации.

Изначально их устанавливали для подсветки приборной панели и индикации на ней, подсветки салона, свет при открытии дверей. Когда удалось добиться высоких показаний яркости их стали устанавливать в качестве габаритных огней, стоп-сигналов, ДХО. Вершиной развития стали лампы ближнего/дальнего света на светодиодах. Специальная конструкция светящегося элемента, источника питания, охлаждения позволила добиться этой цели.

Светодиоды имеют преимущества перед лампами накаливания:

  • Моментально зажигаются;
  • потребляют малый ток;
  • обеспечивают яркий световой поток.

К сожалению светодиоды очень требовательны к стабильности питающего тока. Во время движения напряжение бортовой сети может изменяться от 13 до 14.7 вольт, в зависимости от режима работы двигателя.

Переоборудуем осветительные приборы

Яркий свет – один за гарантов безопасного движения, но за это нужно платить энергопотреблением. Например, когда вы стоите в пробке, габариты в совокупности со стоп-сигналом берут на себя порядка 100 ватт. И это, практически, на холостых оборотах двигателя, в результате вы можете получить разряженный аккумулятор.

Чтобы установить светодиоды в задние фонари вы должны определиться с тем что имеете и с тем какими навыками вы владеете.

Подбор диодов

Самый простой метод – применить обычную светодиодную ленту. На ней размещены SMD светодиоды типа 3528, 5050, 5730, 5630 и подобные, а также токоограничительные резисторы, вы можете нарезать её на нужные вам отрезки, кратные трём светодиодам. Как правильно резать ленту читайте здесь.

В зависимости от желаемой яркости приобретайте ленту с плотностью светодиодов 30, 60 или 120 штук/метр.

Если ваши фонари имеют круглую форму, то нужна светодиодная лента бокового свечения. Иначе у вас не получится добиться «светящихся кругов» при нажатии на тормозную педаль.

Третий вид тюнинга – это установить своими руками 5 или 10-мм светодиоды в задние фонари. Светодиод зажигается от напряжения около 3.3 — 3.6 вольта, а в сети автомобиля более чем 12, поэтому нужно использовать токоограничивающий резистор на 0.5 – 1кОм.

Питание для светодиодов в автомобиле

Светодиодам нужно стабильное питание. Со скачками напряжения в бортовой сети они быстро выйдут из строя. Нужно стабилизировать напряжение или ток. Итак рассмотрим схему простейшего линейного стабилизатора напряжения.

Чтобы сделать светодиодные задние фонари своими руками нужно обеспечить их питанием. Для этого необходимо купить в магазине радиодеталей микросхему типа L7812, или отечественный полный аналог КР142ЕН8В, или регулируемый LM317. Ниже изображена схема подключения первой микросхемы, для примера в качестве нагрузки была использована светодиодная лента.

В таком исполнении без радиатора микросхема выдержит ток до 1 Ампера, желательно смонтировать её на радиатор из алюминия, их вы можете найти в блоках питания и на материнских плата, а также других электронных устройствах. В роли радиатора отлично подойдёт обычная медная или алюминиевая пластина толщиной от 1 мм, размером со спичечный коробок.

С помощью LM317 можно получить различные выходные напряжения, между прочим если питать светодиоды слегка пониженным напряжением вы практически не потеряете в яркости, но значительно продлите срок эксплуатации. Схема подключения и номиналы резисторов вы можете увидеть ниже.

Подбор стабилизатора

Используйте по стабилизатору для каждого фонаря отдельно. Если вы работаете с маломощными цепями: подсветка бардачка, салона или приборной панели, – то хватит и одного стабилизатора. Чтобы определить количество стабилизаторов для конкретной цепи – посчитайте общий ток потребления светодиодов, для расчета потребления лент смотрите таблицу.

Читайте также:  Подбор краски для авто по вин
Мощность ленты в зависимости от плотности диодов
Тип светодиодов Диодов на 1м Мощность,
Вт
SMD3528 60 4,8
SMD3528 120 7,2
SMD3528 240 16
SMD5050 30 7,2
SMD5050 60 14
SMD5050 120 25

Чтобы получить ток, разделите мощность на напряжение:

14Вт / 12В = 1.16А

Теперь вы знаете как сделать светодиодные задние фонари и, по аналогии, можете выполнить полное переоборудования автомобиля на светодиодное освещение и подсветку.

Выбор между светодиодами и лентами вы должны сделать для себя сами, отмечу, что с помощью отдельных светодиодов, особенно если они в SMD исполнении, такие как 2835 или 5050 вы можете выполнять гораздо более сложные задачи, чем с лентами, сделав уникальный дизайн фонарей.

Источник: svetodiodinfo.ru

Светодиоды для задних фонарей: модные диодные

Если нормальной светодиодной лампы для головных фар пока не купить, может, лучше обстоит дело с задними фонарями? Автор оценил их предложение и примерил к «Ладе-Приора».

Вот она, россыпь светодиодных заменителей для лампочек в задних фонарях.

Задние фонари автомобиля не просто светосигнальное оборудование, но еще и важный элемент дизайна. Достаточно постоять в вечерней пробке, чтобы оценить богатство фантазии их разработчиков. В большинстве фонарей до сих пор светят старые добрые лампочки накаливания, однако тут, в отличие от фар, наблюдается изрядное многообразие: одно- и двухнитевые, цокольные и бесцокольные, на 21 и на 5 Вт, с бесцветным или цветным стеклом. Но снаружи самих лампочек, как правило, не видно: свет от их спиралек разлетается тысячами огоньков благодаря конструкции отражателя, напоминающего скомканную фольгу. Бывают и другие решения, например рифленый рассеиватель. Но тренд последних лет — все-таки прозрачное гладкое стекло и фасеточный рефлектор.

Образец-эталон: фонарь со всеми зажженными штатными лампами. Мы зафиксировали экспозицию — теперь есть возможность оценить эффект от замены ламп светодиодами.

Поначалу, посмотрев на россыпь светодиодных заменителей ламп для фонарей, изумляешься разнообразию. Количество отдельных светодиодиков измеряется порой десятками, а расположены они в самых разных местах: то на торце, то по бокам, то на раскрывающихся панелях «космической станции». Но как выбрать правильную «лампу» для конкретного автомобиля? Мы решили проверить светодиодные огни в фонаре «Лады-Приора» и были разочарованы: как-то сразу он потускнел и потерял изначально задуманный дизайнерами вид.

Особо отметим: наш призер оказался лучшим лишь по сравнению с другими участниками, но не со штатными лампочками. К тому же в другом фонаре результат может быть иным.

ПОДРОБНЕЕ

01. OLLO S25 W

4 белых светодиода в торце, металл

Потребляемый ток 0,18 А

Ориентировочная цена 350 руб.

Именно у этой лампочки периодически гасли или притухали два светодиода из четырех. Получается, задним ходом в темноте не поедешь, а стоп-сигнала или противотуманного огня не увидишь!

02. OLLO S25 R

4 красных светодиода в торце, металл

Потребляемый ток 0,075 А

Ориентировочная цена 350 руб.

Явно слабовата даже для габаритных огней.

03. OLLO S25 Y

4 желтых светодиода в торце, металл

Потребляемый ток 0,14 А

Ориентировочная цена 350 руб.

Сравнение с прожорливым оригиналом не в пользу модной замены: такой сигнал поворота легко проглядеть.

04. Starled 6G

15 красных светодиодов в торце и по бокам, «двухнитевая», металл

Потребляемый ток 0,19 А

Ориентировочная цена 590 руб.

Эту хотя бы видно, но опять же кое-как. А еще денег стоит. Имейте в виду, здесь использован цоколь со смещенными вдоль оси штырьками замка.

05. Starled 7G — ВЫБОР ЗР!

12 белых светодиодов по бокам, металл

Потребляемый ток 0,39 А

Ориентировочная цена 540 руб.

Пожалуй, лучший вариант, это подтверждает и максимальный потребляемый ток. Но учтите: в фонаре другой модели результат может оказаться совсем иным.

06. Тип и производитель не указаны

36 белых светодиодов в торце и по бокам, «двухнитевая», пластик

Потребляемый ток 0,20 А

Ориентировочная цена 300 руб.

В качестве огня заднего хода сойдет с большой натяжкой, как стоп-сигнал не годится. Цоколь — со смещенными по высоте штырьками.

07. «Маяк-12Т25»

24 белых светодиода в торце и по окружности, пластик

Потребляемый ток 0,13 А

Ориентировочная цена 170 руб.

Чуть хуже светит в фонаре заднего хода, лучше — в противотуманной секции. Но все равно до стандартного далеко.

08. Ни тип, ни производитель не указаны

12 желтых светодиодов в торце, пластик

Потребляемый ток 0,035 А

Ориентировочная цена 35 руб.

На ценнике данный неизвестный «зверь» предлагался в качестве поворотника. Но такой сигнал точно никто не заметит!

09. «Маяк-12Т25»

12 белых светодиодов в торце, «двухнитевая», пластик

Потребляемый ток 0,075 А

Ориентировочная цена 60 руб.

Лампочка наотрез отказалась пролезать в штатное отверстие фонаря. Причина — приливы пластика по окружности.

10. «Маяк-12Т15»

24 белых светодиода в торце и по окружности, пластик

Потребляемый ток 0,04 А

Ориентировочная цена 40 руб.

По цене и свет. Мало рублей — мало люменов. Ни назад поехать, ни туман разогнать, ни сигнал торможения подать. Зато легко выбросить и забыть.

11. SHO-ME 5624-L

24 желтых светодиода в торце и по окружности, пластик

Потребляемый ток 0,16 А

Ориентировочная цена 330 руб.

Сигнал поворота, может, и увидят. Скажем, ненастной зимней ночью…

12. SHO-ME 5615-S

15 желтых светодиодов на лепестках, пластик,

Потребляемый ток 0,20 А

Ориентировочная цена 420 руб.

Чудо инженерного искусства: пять лепестков надо сначала сжать, а потом они сами раскроются внутри фонаря под действием пружинок. Но плохому свету это никак не помогает.

ВОПРОС-ОТВЕТ

— Где должны стоять сами светодиоды — в торце или по бокам?

Все зависит от конструкции фонаря. Если она устаревшего типа, с рифленым стеклом-рассеивателем, то в торце и по бокам, чтобы максимально равномерно светилась вся поверхность. Если же стекло гладкое, важнее именно боковые светодиоды, облучающие фасеточный отражатель. А вообще, в каждом случае требуется индивидуальный подбор.

— А можно ли вообще менять штатные лампочки на светодиодные?

Фонари относятся к светосигнальному оборудованию, от их правильной работы зависит ваша безопасность. Законодатель запретил вносить в такие узлы какие-либо изменения, не согласованные с производителем. Правда, на техосмотре светораспределение фонарей не проверяют, как и их яркость, — может, проскочите. Но стоит ли рисковать задней частью любимого авто, если кто-нибудь не заметит тусклого стоп-сигнала или поворотника?

— Как выбрать самую подходящую LED-лампочку для моей машины?

Посмотрите на фото: вопрос очень непростой! Для начала необходимо, чтобы совпал цоколь. А цоколи бывают нескольких типов: с симметричными штырьками байонетного замка, со сдвинутыми вдоль оси цоколя и сдвинутыми относительно его диаметра. Вторая проблема кроется в крайне малом потреблении тока светодиодами. Для генератора это благо, а вот реле указателя поворотов, скорее всего, правильно работать не будет — резко увеличит частоту вспышек. Кроме того, в ряде моделей есть система диагностики ламп накаливания. Экономные светодиоды могут ввести ее в заблуждение — загорится индикатор в комбинации приборов. Можно, конечно, исхитриться и подключить параллельно LED-лампе нагрузочный резистор ватт на двадцать, но оно вам надо?

— Правда ли, что светодиодные лампочки прослужат дольше самого автомобиля?

И да и нет. В принципе, качественный светодиод способен работать десятки и сотни тысяч часов, но где гарантия, что вам попался именно такой? Среди приобретенных экземпляров один не зажегся еще при покупке, в другом периодически гаснут два светодиода из четырех. А одна из лампочек банально не пролезла в отверстие фонаря. Такой дефект можно исправить напильником, — но, опять же, стоит ли связываться?

Источник: www.zr.ru
