Тормозная скоба ваз 2110

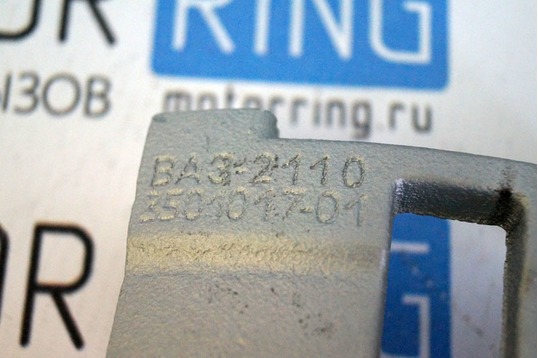

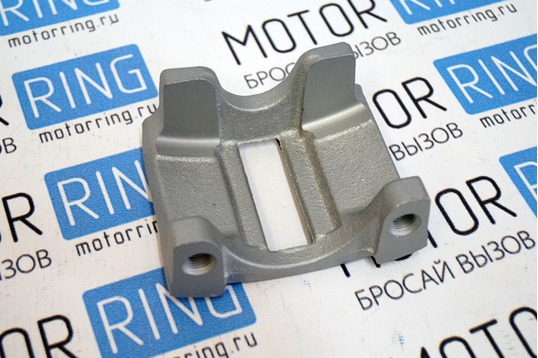

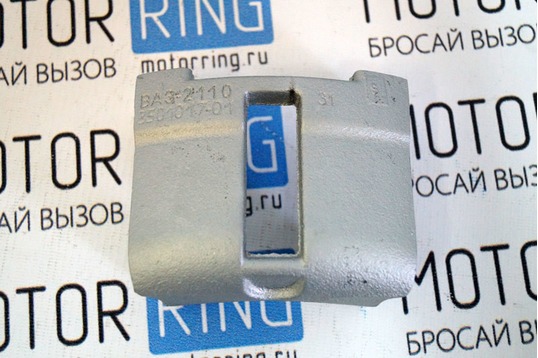

Скоба ВАЗ 2110-12, 1117-1119 суппорта переднего тормоза

Уважаемые покупатели, во избежание ошибок при отправке скобы суппорта ВАЗ 2110 переднего тормоза, в строке “Комментарий” указывайте модель вашего автомобиля, год выпуска и с каким тормозным диском (вентилируемым или нет).

Практически про каждую деталь в автомобиле можно сказать, что она очень важна. Но, при выходе из строя двигателя или любой другой детали, автомобиль просто-напросто прекратит своё движение. Следовательно, водитель не будет подвергаться никакой опасности, ведь движение отсутствует.

Совсем иначе всё обстоит в том случае, если неисправности настигли суппорт. Возможный риск для водителя, который управляет транспортным средством с отказавшими тормозами. Опасности подвергается не только водитель, но и его пассажиры, а также другие участники дорожного движения.

Суппорт (от англ. и франц. support, от позднелат. supporto — поддерживаю) на любом автомобиле – это тот узел, который крепит тормозные колодки, именно дисковых тормозов.

Суппорт является действительно важной деталью. Автомобиль является достаточно тяжёлым транспортным средством, поэтому быстро остановить его в экстремальных ситуациях – задача не из простых. Надёжный и качественный суппорт позволит минимизировать износ всей тормозной системы, которая состоит из множества различных деталей.

Тормозной механизм переднего колеса дисковый, состоит из направляющей колодок, суппорта, двух тормозных колодок и тормозного диска.

1 – колесный цилиндр; 2 – штуцер для прокачки привода тормоза; 3 – уплотнительное кольцо; 4 – поршень; 5 – защитный колпачок; 6 – стопорное кольцо; 7 – суппорт; 8 – направляющая колодок; 9 – тормозные колодки; 10 – защитный чехол; 11 – направляющий палец; 12 – болт крепления направляющего пальца; 13 – тормозной шланг; 14 – болт крепления цилиндра к суппорту.

Направляющая колодок изготовлена из высокопрочного чугуна в виде скобы, которая имеет четыре бобышки. В двух из них выполнены резьбовые отверстия для болтов крепления направляющей колодок к поворотному кулаку , в двух других – просверлены отверстия для направляющих пальцев суппорта. Направляющая колодок имеет продольный паз, через который проходит тормозной диск, и два проема для размещения тормозных колодок . Конфигурация проемов выполнена по форме тормозных колодок. Кроме того, в боковых проемах имеется две полки, к которым поджимаются пружинами тормозные колодки. Все это создает плотную посадку тормозных колодок в направляющей и не допускает вибрацию колодок. Суппорт отлит из высокопрочного чугуна. Он сверху имеет паз для тормозных колодок, а в центре – сквозное смотровое окно, в котором размещены приливы тормозных колодок. Через это окно визуально определяют состояние накладок тормозных колодок. В ступеньки окна упираются пружины, вследствие чего они поджимают колодки к направляющей и фиксируют колодки относительно суппорта. Суппорт крепится двумя болтами к фланцу колесного цилиндра, образуя “плавающую” скобу.

Чтобы обеспечить совместное “плавание” суппорта и колесного цилиндра относительно направляющей, они соединяются с направляющей колодок не жестко, а при помощи пальцев, которые установлены в отверстиях направляющей. Пальцы крепятся болтами к фланцу колесного цилиндра. При сборке пальцы покрываются смазкой УНИОЛ-1 (1.5 г. на каждый палец), которая предохраняет это соединение от коррозии, чтобы обеспечить постоянное усилие для перемещения скобы, независимо от срока эксплуатации автомобиля. На кольцевые проточки пальца и направляющей надет защитный чехол, предохраняющий стержень пальца от воздействия окружающей среды.

Тормозные колодки стальные, имеют фигурную форму, которая обеспечивает их плотное прилегание к направляющей колодок. Вверху колодки имеют прилив, который размещен в окне суппорта. При помощи пальца к колодке крепится пружина. При установке суппорта он давит на пружину, обеспечивая поджатие колодок к направляющей. К колодке приклеена фрикционная накладка . В одной из колодок может быть вмонтирован провод сигнализатора износа накладок.

Колесный цилиндр крепится к суппорту и направляющей колодок болтами. В полости колесного цилиндра установлен полый поршень, который уплотняется в цилиндре резиновым кольцом. Это кольцо имеет трапецеидальную форму и располагается в канавке цилиндра. Оно плотно охватывает поверхность поршня. При движении поршня он увлекает за собой кольцо, скручивая его в канавке цилиндра. За счет упругости уплотнительного кольца поршень при растормаживании возвращается в первоначальное положение. Полость цилиндра защищена резиновым чехлом. В цилиндре выполнено два отверстия, в одно ввернут штуцер для прокачки привода тормозного механизма, в другое – штуцер шланга для подвода жидкости.

Тормозной диск вентилируемый чугунный, с внутренней стороны закрывается защитным кожухом, который крепится к поворотному кулаку

Водитель, в обязательном порядке, периодически проверяйте исправность тормозного суппорта своего автомобиля. Если данная деталь подверглась повреждениям, то она может быть восстановлена. В тех случаях, когда возможность восстановления суппорта исключена, проводится полная замена комплектующей детали.

Другие артикулы товара и его аналогов в каталогах: 21100350101700.

ВАЗ 2110-2111, ВАЗ 2112, ВАЗ 1117-1119, ВАЗ 2170, ВАЗ 2190, Калина 2.

Любая поломка – это не конец света, а вполне решаемая проблема !

С интернет – Магазином AvtoAzbuka затраты на ремонт будут минимальными.

Просто СРАВНИ и УБЕДИСЬ .

Не забудьте поделиться со своими друзьями и знакомыми найденной информацией, т. к. она им тоже может понадобится — просто нажмите одну из кнопок социальных сетей, расположенных выше.

Источник: avtoazbuka.net

Captain-Smollett › Блог › Передние приводные тормоза ВАЗ

Эта статья поможет ответить на все вопросы по переходу из одних тормозов на другие. А так же поможет разобраться какие у вас стоят сейчас тормоза. Для этого рассмотрим стоковые передние тормоза на передний привод ВАЗ: 2108-21099, 2110-2112, 2113-2115, Калина, Приора, Гранта

R13 не вентилируемые
Ставились на семейство САМАР и САМАР-2, а так же на 10 семейство (только с 8кл. карбюраторным двигателем).
Взрыв схема
Суппорт

Визуально их можно отличить по отсутствию вентиляции на тормозных дисках, в добавок по характермному 2108 пыльнику.

R13 вентилируемые
Ставились на семейства 10, Калин, Грант исключительно с 8кл. двигателем.
Взрыв схема
Суппорт

Визуально от 08 легко отличить по более широкому диску с вентиляцией. От R14 тормозов визуально можно отличить по соотношению тормозной диск пыльник.

R14 вентилируемые
Ставились на семейства 10, Приор (даже с 8кл. ДВС), Калин, Грант с 16кл. двигателем.
Взрыв схема
Суппорт

Читайте также:  Сколько стоят рулевые тяги на ваз 2106

Визуально легко определяется по по соотношению тормозной диск пыльник. Диск будет полностью перекрывать пыльник. Есть другой вариант, снять неподвижную скобу и на ней должно быть выбито 2112. В добавок, банально невозможно уже поставить колеса 13 радиуса.

R15 вентилируемые
Ставились на семейства Калин и Грант с 16кл. двигателем в версии спорт.
Взрыв схема
Используются стандартные R13″ вентилируемые суппорта (подвижная скобой 2110, неподвижная скоба 2110 которая протачивается под более широкий тормозной диск).

А для выноса направляющей на больший радиус завод использует переходнички “косточки”

При их установке нужно подпилить ушки на кулаке

Есть еще один вариант практически заводского исполнения. Ставить суппорта от Волги через специальную проставку. У них идет своя тормозная колодка, которая помимо всего, имеет еще большую площадь по сравнению с ВАЗовской.

ИТОГ:
1)При переходе с R13 не вентилируемых на R13 вентилируемые понадобится:
— Скоба суппорта 2110 подвижная 2110-3501017
— Скоба суппорта 2110 неподвижная 2110-3501155
— Кожух тормозного диска правый ВАЗ-2110 (14 дюймов) 2112-3501146
— Кожух тормозного диска левый ВАЗ-2110 (14 дюймов) 2112-3501147
— Диск тормозной ВАЗ 2110 (13 дюймов) 2110-3501070
Как видно нам понадобятся скобы, пыльники и сами тормозные диски. Суппорта можно оставить старые.

2)При переходе с R13 не вентилируемых на R14 вентилируемые понадобится:
— Скоба суппорта 2110 подвижная 2110-3501017
— Скоба суппорта 2112 неподвижная 2112-3501155
— Кожух тормозного диска правый ВАЗ-2110 (14 дюймов) 2112-3501146
— Кожух тормозного диска левый ВАЗ-2110 (14 дюймов) 2112-3501147
— Диск тормозной ВАЗ 2112 (14 дюймов) 2112-3501070
Как видно нам понадобятся скобы, пыльники и сами тормозные диски. Суппорта можно оставить старые.

3)При переходе с R13 вентилируемых на R14 вентилируемые понадобится:
— Скоба суппорта 2112 неподвижная 2112-3501155
— Диск тормозной ВАЗ 2112 (14 дюймов) 2112-3501070
Как видно нам понадобятся только подвижная скоба и сами тормозные диски. Суппорта можно оставить старые, пыльники изначально задумывались под R14 тормоза, подвижная скоба остается такой же.

4)При переходе на R15 вентилируемые понадобится:
— Скоба суппорта 2110 подвижная 2110-3501017 (но ее нужно проточть)
— Скоба суппорта 2112 неподвижная 2112-3501155 (только в случае если у вас стоят R13 не вентилируемые)
— Проставка под неподвижную скобу
— Диск тормозной на 15 дюймов

ВАЖНО: после установки R14 тормозов придется обязательно перейти на колеса R14 или большего радиуса!

Минимально допустимая толщина тормозных дисков:
Для вентилируемых 17,8 мм
Для не вентилируемых 10,8 мм

Тормозные колодки
На все выше описанные тормоза существуют только один вид колодок — 2108. Все остальные отличия: (наличие датчика износа, фрикционный материал, но не толщина, его расположение, разнообразные канавки и проточки уже зависят от производителя).

Из личного опыта скажу, после перехода на R13 вентилируемые тормоза, торможении стало более эффективным, практически исчезли визги при торможении. За счет лучшего охлаждения тормозного диска, его объем и масса то увеличиваются и отвод тепла становиться быстрее. При переходе на R14, торможение становится еще лучше, особенно ощущается с больших скоростей, благодаря увеличения поверхности трения (все так же увеличивается объем и масса диска) и удаления точки от центра вращения(если грубо и по простому “эффект увеличения плеча”). Если поставить тормозной диск с перфорацией и канавками, то показатели торможения еще увеличатся, благодаря отводу воды и фрикционного материала тормозной колодки от пятна контакта.

Источник: www.drive2.ru
