Снятие бензонасоса уаз патриот

Топливная система УАЗ Патриот: замена основных компонентов

Система подачи топлива к двигателю в автомобиле УАЗ Патриот довольно необычна.Во многом из-за того, что для хранения горючего в нем предусмотрено наличие двух топливных баков.Чтобы соединить их и получить бесперебойную подачу топлива в автомобиле предусмотрена специальная система транспортировки.

Конструктивные особенности системы.

Во время работы двигателя бензонасос работает создает постоянное давление между правым баком и топливной рампой. При этом излишки топлива отсекаются специальным тройником, установленным после фильтра тонкой очистки. Они отводятся под давлением в правый бак, при этом проходят через специальное сопло струйного насоса. Высокая скорость и тонкий диаметр внутренней трубки насоса формируют низкое давление во внешнем кольце. В итоге получается вакуум, за счет которого происходит перекачка топлива из левого бака в правый.

Система полностью автономна, и работает только за счет перепада давления. В случае, если в левом баке заканчивается топливо или правый бак полон, подача прекращается самостоятельно.

Для большего удобства большинство компонентов продублировано. Так, в каждом бензобаке имеется свой датчик уровня топлива, так же на кузове предусмотрено наличие 2 заливных горловин, с каждой стороны.

Наиболее распространенные проблемы:

  • Загрязнение топливного фильтра;
  • Разгерметизация системы;

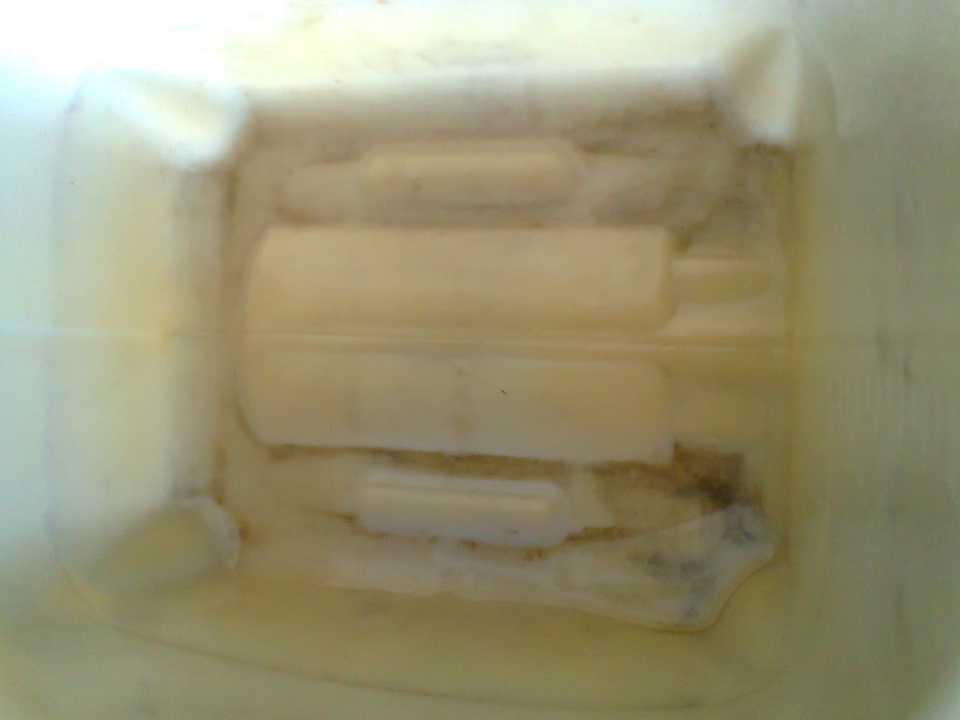

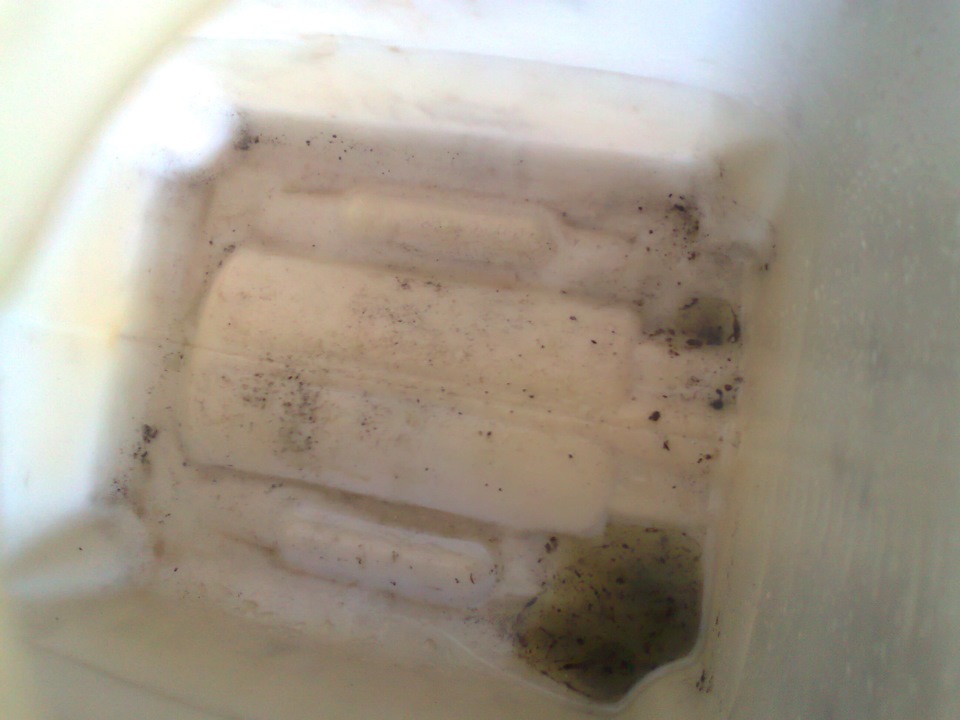

  • Возникновение осадка в бензобаке;
  • Загрязнение магистрали;
  • Выход их строя топливного насоса.

Топливный фильтр УАЗ Патриот.

Замена элемента необходима в том случае, если чувствуется потеря тяги, автомобиль начинает двигаться рывками. Но при этом, бортовой компьютер не будет выдавать ошибки.

Чтобы поменять элемент, сперва необходимо его отсоединить от топливной магистрали. Перед этим необходимо убрать давление в системе. Нужно завести двигатель и вытащить реле бензонасоса. Теперь дожидаемся, когда двигатель сам заглохнет и приступаем к работе. Фильтр располагается под днищем авто и крепиться двумя болтами на 10. Шланги удерживаются специальными быстросъемами. Установка нового происходит строго в обратном порядке.

Замена топливного насоса.

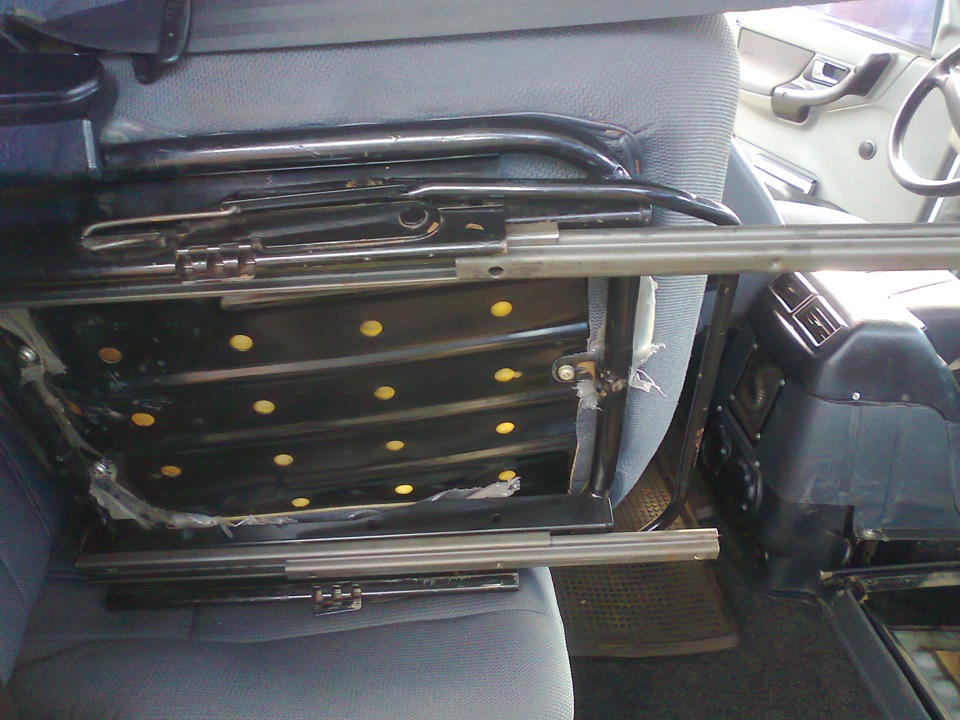

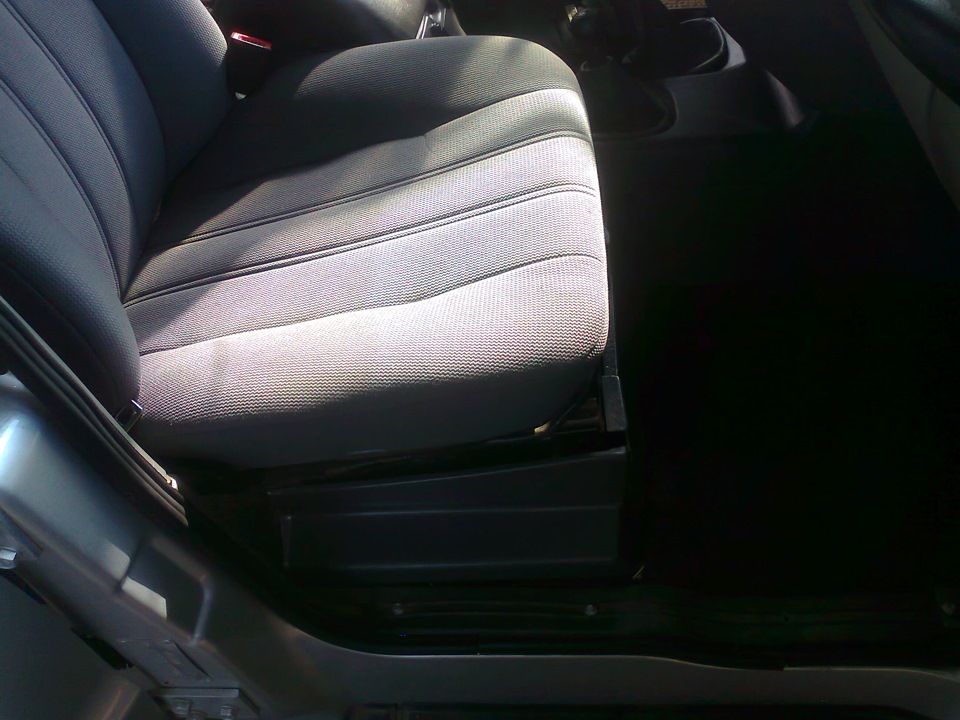

Перед началом работы снимается правое сидение. Для этого ключом на 17 откручиваются 4 болта. После этого откручиваем крышку на днище, чтобы получить доступ к насосу и топливным трубкам. Необходимо снять их и фишку питания.

Откручиваем 10 гаек по окружности крепления насоса, после чего его можно извлечь из посадочного места. Вытаскивать деталь нужно аккуратно, чтобы не оторвать поплавок. Лучше всего наклонить колбу к задней части автомобиля.

Одной из проблем при снятии детали может стать гофрированный шланг, насаженный на патрубок. Он выполнен из термоусадочного материала, поэтому для того, чтобы отсоединить его необходим нагрев. Важно помнить, что для этого не стоит пользоваться открытыми источниками огня, поскольку в системе могут оставаться пары бензина. Лучше всего использовать строительный фен.

Датчик уровня топлива.

Поплавок на правом баке меняется как в сборе с насосом, так и отдельно от него. Работа по его замене происходит аналогично установке насоса в предыдущем пункте. Но стоит помнить, что в левом баке так же стоит датчик уровня бензина. В некоторых случаях возможно его повреждение:

  • заводской брак;
  • окисление клемм;
  • отложение мусора.

Если показания датчика расходятся с фактическим объемом залитого бензина необходима его замена. Как и в предыдущем случае производиться снятие кресла, только уже с левой стороны.

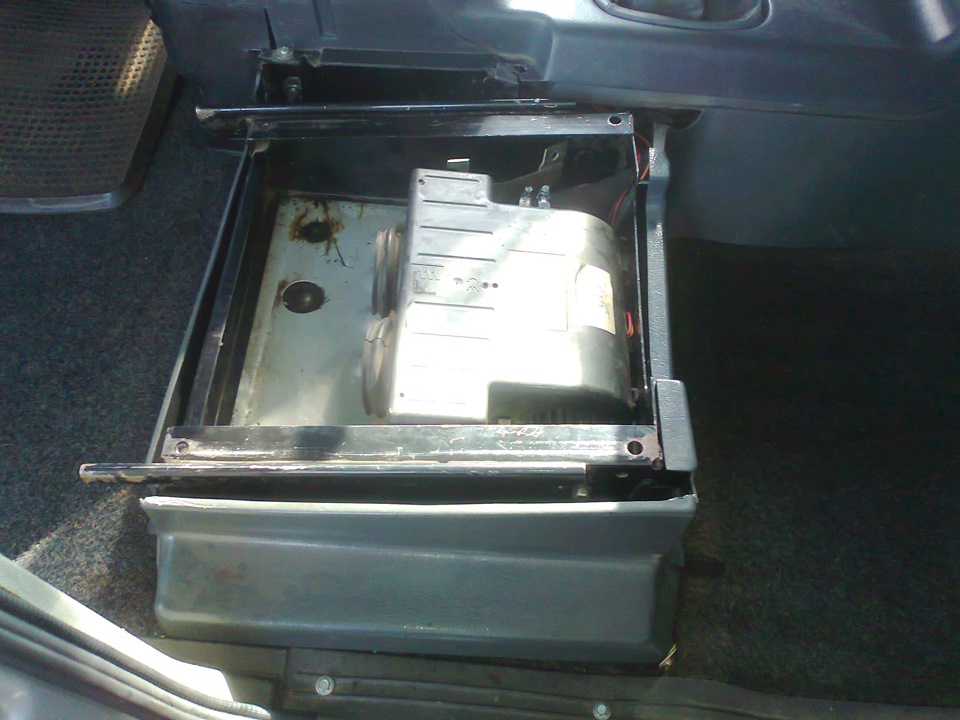

Под ним будет расположен такой же лючок.

Полезное видео

Рекомендуем ознакомится с видео:

Работу лучше всего проводить в хорошо проветриваемом помещении. Для того, чтобы минимизировать риски, бак должен быть пустым. В данном случае этого добиться проще, поскольку левый бак резервный и нужно лишь дождаться когда бензин перекачается в правый бак.
