Устройство и принцип работы дроссельной заслонки

Дроссельная заслонка — это одна из важнейших частей системы впуска двигателя внутреннего сгорания. В автомобиле она расположена между впускным коллектором и воздушным фильтром. В дизельных двигателях дроссель не нужен, однако, его все равно устанавливают на современных моторах на случай аварийной работы. Аналогичная ситуация и с бензиновыми двигателями при наличии в них системы управления подъемом клапанов. Основная функция дроссельной заслонки — подача и регулирование потока воздуха, необходимого для образования топливовоздушной смеси. Таким образом, от корректной работы заслонки зависит стабильность режимов работы двигателя, уровень расхода топлива и характеристики автомобиля в целом.

Устройство дросселя
С практической стороны дроссельная заслонка является перепускным клапаном. В открытом положении давление в системе впуска равно атмосферному. По мере закрытия оно уменьшается, приближаясь к значению вакуума (это происходит, поскольку двигатель фактически работает как насос). Именно по этой причине вакуумный усилитель тормозов соединен с впускным коллектором. Конструктивно сама заслонка является пластиной круглой формы, способной поворачиваться на 90 градусов. Один такой оборот представляет собой цикл от полного открытия и до закрытия клапана.

Виды и режимы работы дроссельной заслонки
Тип привода дросселя определяет ее конструкцию, режим работы и управление. Он может быть механический или электрический (электронный).

Устройство механического привода

Старые и бюджетные модели автомобилей имеют механический привод клапана, в котором педаль газа напрямую соединена с перепускным клапаном при помощи специального троса. Состоит механический привод для дроссельной заслонки из следующих элементов:
— акселератор (педаль газа);
— тяги и поворотные рычаги;
— стальной трос.

Нажатие на педаль газа приводит в движение механическую систему из рычагов, тяг и троса, что заставляет заслонку совершить поворот (раскрытие). В результате в систему начинает поступать воздух и формируется топливовоздушная смесь. Чем больше воздуха будет подано, тем больше поступит топлива и, соответственно, увеличится скорость. Когда акселератор находится в неактивном положении, заслонка возвращается в закрытое состояние. Помимо основного режима, механические системы могут включать и ручное управление положением дросселя при помощи специальной ручки.

Принцип работы электронного привода

Второй и более современный тип заслонок — электронный дроссель (с электрическим приводом и электронным управлением). Его приоритетными отличиями являются:
— Отсутствие прямого механического взаимодействия между педалью и заслонкой. Вместо нее, используется электронное управление, что также позволяет изменять крутящий момент двигателя без необходимости нажатия на педаль.
— Холостой ход двигателя регулируется перемещением дросселя автоматически.

Электронная система включает в себя:
— датчики положения педали газа и дроссельной заслонки;
— электронный блок управления двигателем (ЭБУ);
— электрический привод.

Система управления электронной дроссельной заслонкой также принимает во внимание сигналы от коробки передач, системы управления климатом, датчика положения педали тормоза, круиз-контроля.
При нажатии на акселератор датчик положения педали газа, состоящий из двух независимых потенциометров, изменяет сопротивление в цепи, что является сигналом для электронного блока управления. Последний передает соответствующую команду на электропривод (моторчик) и поворачивает клапан дроссельной заслонки. Ее положение, в свою очередь, контролируется соответствующими датчиками. Они посылают ответную информацию о новой позиции клапана в ЭБУ. Датчик текущего положения дроссельной заслонки представляет собой потенциометр с разнонаправленными сигналами и общим сопротивлением 8 кОм. Он располагается на ее корпусе и реагирует на вращение оси, преобразуя угол открытия клапана в напряжение постоянного тока.
В закрытом положении клапана напряжение будет около 0,7В, а в полностью открытом около 4В. Этот сигнал получает контроллер, узнавая таким образом о проценте открытия дроссельной заслонки. Исходя из этого, рассчитывается количество подаваемого топлива.

Обслуживание и ремонт дросселя
При неисправности дросселя его модуль полностью меняется, но в некоторых случаях достаточно сделать корректировку (адаптацию) или чистку. Так, для более точной работы систем с электрическим приводом необходимо проводить адаптацию или обучение дроссельной заслонки. Такая процедура предполагает занесение в память контроллера данных о крайних положениях клапана (открытия и закрытия). В обязательном порядке адаптация для дроссельной заслонки проводится в следующих случаях:
— При замене или перенастройке электронного блока управления двигателя автомобиля.
— При замене заслонки.
— Если отмечается нестабильная работа двигателя в режиме холостого хода.

Проводится обучение блока дроссельной заслонки на СТО при помощи специального оборудования (сканеров). Непрофессиональное вмешательство может привести к некорректной адаптации и ухудшению эксплуатационных характеристик автомобиля. Если проблемы возникают на стороне датчика, на приборной панели загорается лампочка, уведомляющая о неполадках. Это может свидетельствовать как о неправильной настройке, так и об обрыве контактов. Еще одной частой неисправностью является подсос воздуха, который можно диагностировать по резкому увеличению оборотов двигателя.
Несмотря на простоту конструкции, диагностику и ремонт дроссельного клапана лучше всего доверить опытному специалисту. Это обеспечит экономную, комфортную, а главное, безопасную эксплуатацию автомобиля и повысит срок службы двигателя.

Источник: www.drive2.ru

Привод управления заслонками карбюратора

Управление дроссельными заслонками.Для управления карбю­ратором в кабине водителя имеется педаль управления 1 (рис. 13) свозвратной пружиной и рычагом. К рычагу при помощи пальца присоединяется трос привода дроссельных заслонок 7. Для регулировки привода имеются регулировочные гайки 6. Трос 7 соединяется с промежуточным рычагом привода 8, установленным на кронштейне 9. Дроссельные заслонки приводятся в

действие тягой привода 10. При нажатии на педаль трос 7 поворачивает промежуточный рычаг 8 и тягой 10 привода открывает дроссельные заслонки.

Читайте также:  Магнитола sony не реагирует на кнопки

Рис.13 Привод управления карбюратором:

1 – педаль управления; 2 – прокладка упора педали; 3 – рукоятка отравления воздушной заслонкой; 4 – оболочка тяга; 5 – тяга привода воздушной заслонки; 6 – регулировочныегайки; 7 – трос привода дроссельных заслонок; в – проме­жуточный рычагпривода; 9 – кронштейн промежуточного рычага; 10 – тяга привода дроссельныхзаслонок

Закрываются заслонки возвратной пружиной. На грузовых автомобилях для управления дроссельными заслонками кроме ножной педали имеется и ручной привод. Он состоит из рукоятки привода, при помощи тяги соединенной с рычагом привода дроссельных заслонок. Тяга помещена в гибкую оболочку и крепится в специальном кронштейне. При вытягивании рукоятки привода дроссельные заслонки открываются (педаль подачи топлива при этом опускается).

Ручным приводом дроссельных заслонок можно установить постоянные обороты коленчатого вала. Ручной привод дроссельных заслонок необходим для двигателей, которые могут запускаться с помощью пусковой рукоятки. Дроссельные заслонки легковых автомобилей, микроавтобусов и грузовых автомобилей малой грузоподъемности, как правило, не имеют ручного привода.

Управление воздушными заслонками.Воздушные заслонки на всех двигателях имеют ручной привод (см. рис. 13). Основными деталями является рукоятка управления воздушной заслонкой 3, закрепленная на панели приборов в кабине водителя, и тяга 5, присоединенная к рукоятке и находящаяся внутри оболочки 4. Оболочка закреплена в кронштейне, а тяга присоединена к рычагу управления воздушной заслонкой.

При помощи ручного привода заслонки можно зафиксировать в любом промежуточном положении, так как трение троса об обо­лочку не позволяет пружинам изменить установленное положение.

Система рециркуляции отработавших газов.Часть автомобилей снабжена системой рециркуляции отработавших газов. Система состоит из клапана рециркуляции 8 (рис.14), установленного на газопроводе, термовакуумного включателя 4, ввернутого в водяную рубашку головки блока цилиндров, и двух соединительных шлангов.

Рециркуляция отработавших газов во впускной тракт осуществляется на двигателе, прогретом до температуры охлаждающей жидкости не ниже 35. 40 о С, на частичных нагрузках.

Система не работает на оборотах холостого хода и при полном открытии дроссельных заслонок, так как отверстие, передающее разрежение на диафрагменный механизм клапана рециркуляции, расположено над дроссельной заслонкой карбюратора.

Рис 14 Схема рециркуляции отработавших газов:

1 – шланг от термовакуумного включателя к клапану рециркуляции; 2 – шланг от термовакуумного включателя к карбюратору; 3 – карбюратор; 4 – термовакуумный включатель; 5 – головка цилиндров; 6 – выпускной коллектор; 7 – впускноая труба; 8 – клапан рециркуляции; А – на холостом двигателе; Б – на прогретом до температуры 40 0 С двигателе, на частичных нагрузках.

1. Вахламов В.К., Шатров М.Г., Юрчевский А.А., «Автомобили», М., Академия, 2007 г.

2. Богатырев А.В. и др., «Автомобили», М., Колосс, 2004 г.

3. Вишняков Н.Н. и др., «Автомобиль. Основы конструкции», М., Машиностроение, 1986.

4. Тур Е.Я., Серебряков К.Б., Жолобов А.А., «Устройство автомобиля», М., Машиностроение, 1991 г.

Источник: helpiks.org

Communities › Карбюраторы Солекс › Blog › [Трудные доработки] Демпфер дроссельной заслонки. Часть 2.

Анонс этого поста можно посмотреть по ссылке www.drive2.ru/c/513662696512553043/
Назначение демпфера дроссельной заслонки в первой части по ссылке www.drive2.ru/c/513755330367193455/

Напомню:
Демпфер дроссельной заслонки (он же амортизатор дроссельной заслонки, он же замедлитель дросельной заслонки) предназначен для постепенного закрытия дроссельной заслонки при резком сбросе педали газа, что позволяет поддерживать нормальную скорость вращения коленчатого вала двигателя не нарушая его работы.

Вариант изготовления
Установить демпфер со стороны ЭМК в моем случае не представляется возможным из-за:
1) отсутствия специального прилива на крышке карбюратора;
2) установленного вакуумного привода дроссельной заслонки 2-й камеры;
3) установленного электроклапана ЭМР;
4) установленного отключателя ускорительного насоса.

С противоположной стороны карбюратора места тоже не много из-за установленного … Узнаете об этом немного позже 🙂
Остались только возможность закрепить кронштейн крепления демпфера на шпильки крепления карбюратора к впускному коллектору или… И я выбрал “или” 🙂

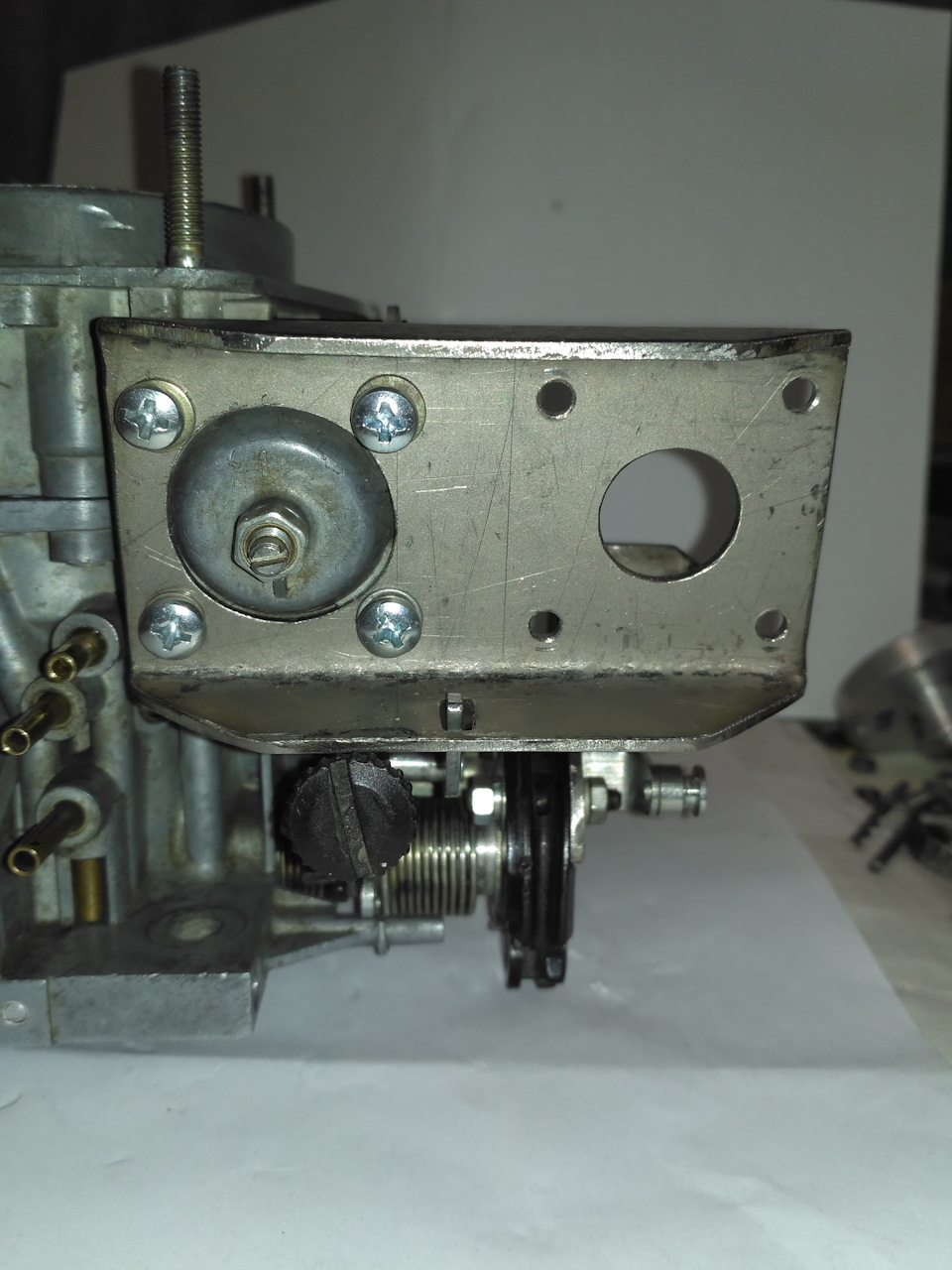

Крепление кронштейна на корпус (через крышку) пускового устройства

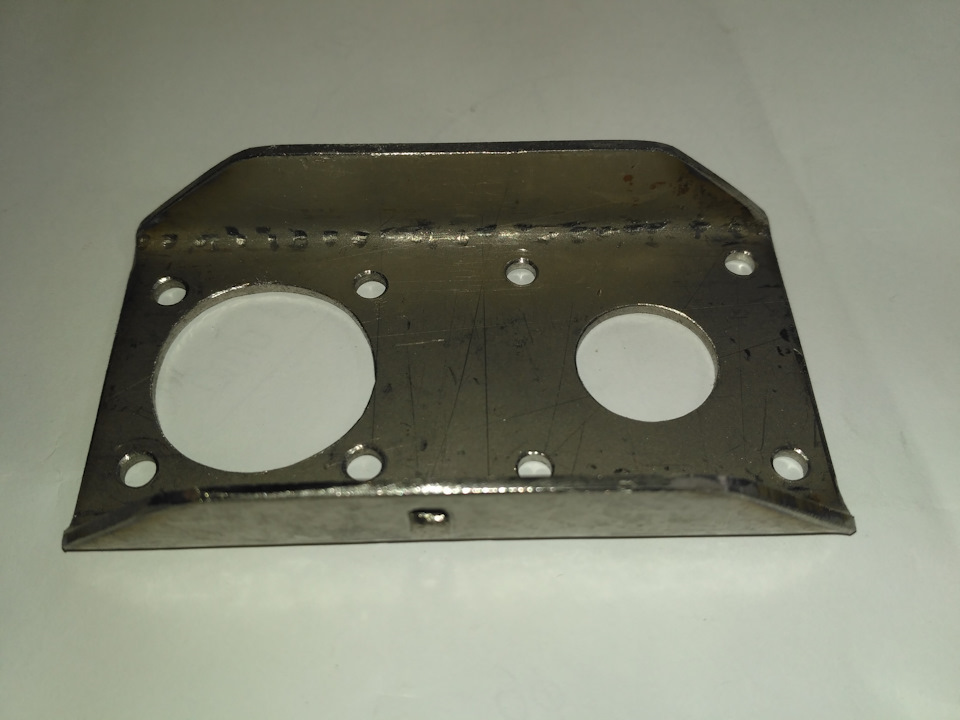

Кронштей изготовлен из 2-х мм дюралюминия, для прочности изогнутого в виде швеллера.

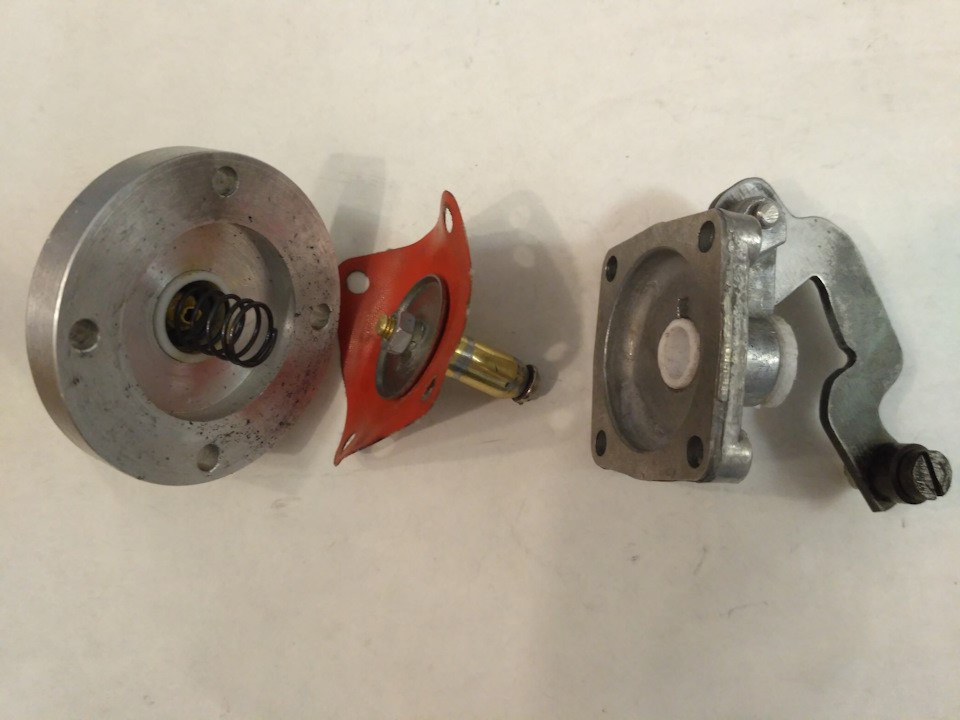

Корпус демпфера изготовлен из крышки ускорительного насоса карбюратора “классики” (имелся в наличии).
Мембрана от ускорительного насоса карбюратора “классики” с переделанным штоком. В шток ввернут винт с прикаленной головкой винта. Пружина также от ускорительного насоса карбюратора “классики”. Крышку корпуса выточил из алюминия. В ней расположен клапан и есть штуцер для фильтра воздуха.
Примечание: Как вариант демпфер можно было собрать из крышек ускорительного насоса и пускового устройства карбюратора ДААЗ-2108.

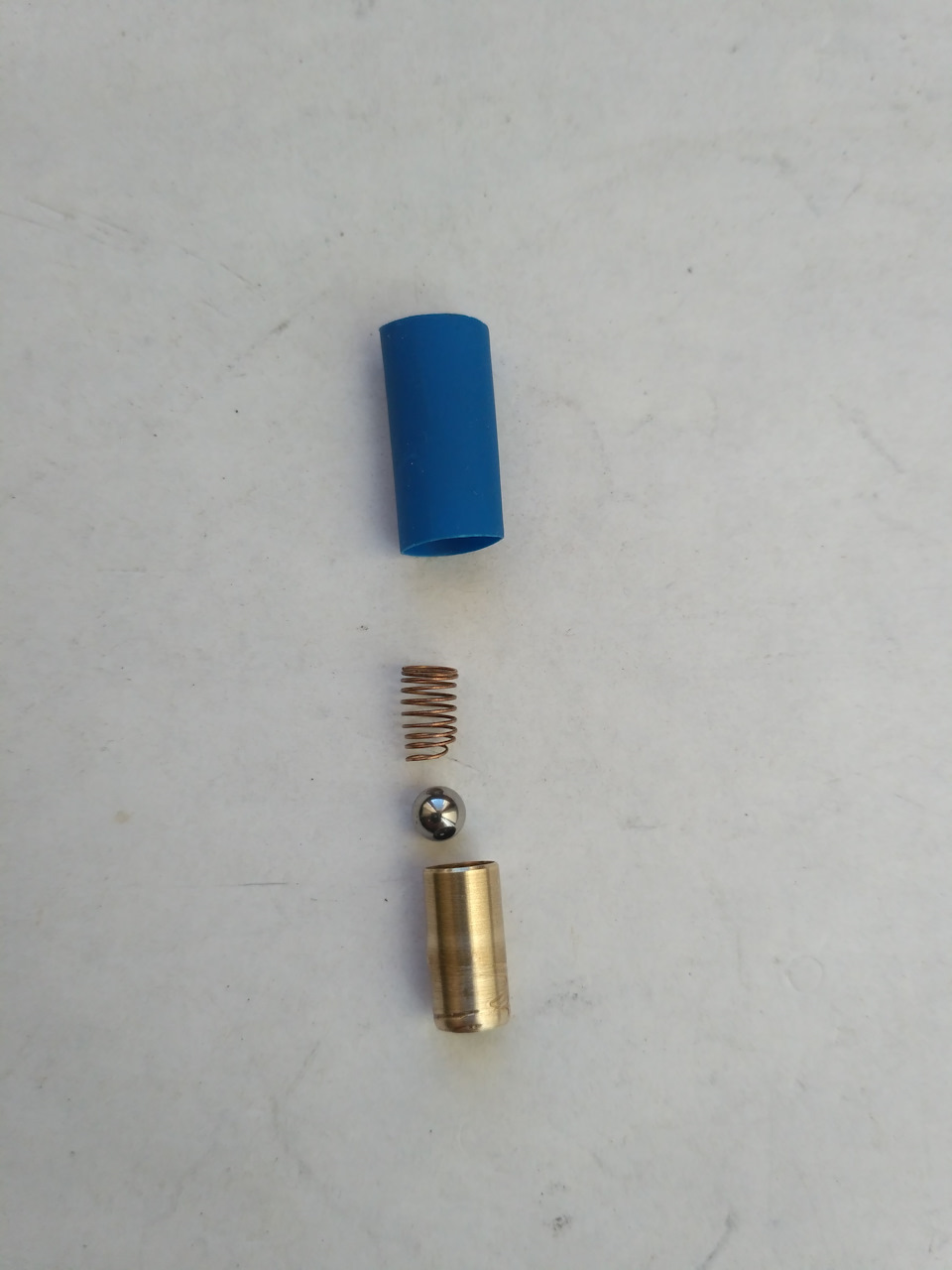

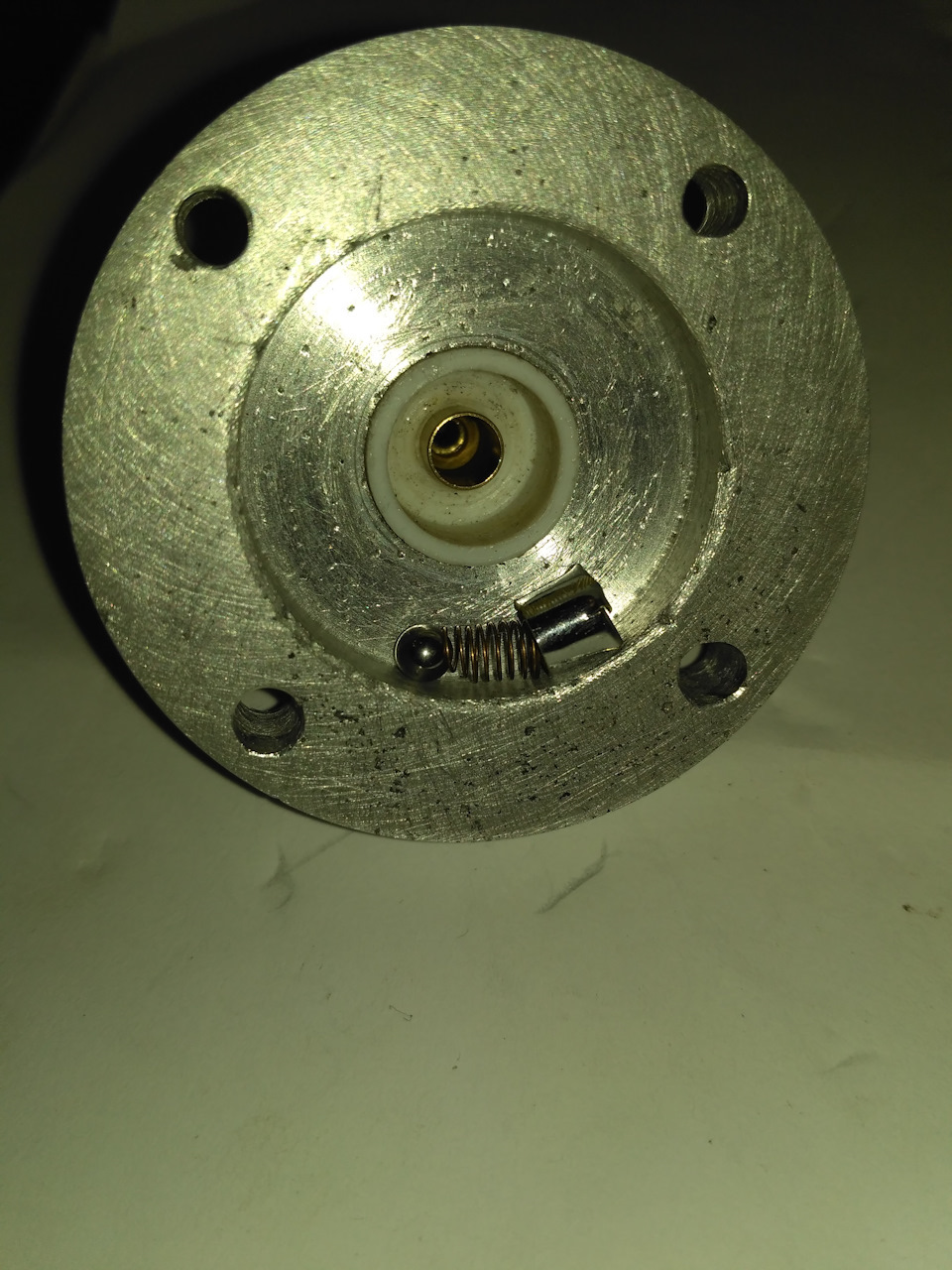

Внутри крышки демпфера установлен клапан (воздушный жиклер) для медленного выравнивания давления (сброса давления) внутри камеры до атмосферного при сбросе педали газа. При обратном ходе клапан позволяет штоку быстро вернуться в исходное состояние. Клапан изготовлен из стакана держателя жиклера УН ДААЗ-2108 с мягкой пружинкой поджимающей шарик к гнезду (идею взял из видеоролика С. Светлова). При нажатии рычага на шток через микрозазоры прилегания шарика к конусному седлу воздух медлено выходит наружу. При обратном ходе (когда педаль газа нажата) возвратная пружина отжимает мембрану и создающийся вакуум втягивает шарик, сжимая его возвратную пружинку, и полость мембрана-крышка корпуса демпфера быстро заполняется воздухом. Демпфер снова готов к работе.

Рычаг демпфера изготовлен из 2-х мм стальной пластины, с роликом от карбюратора “классики”.
Рычаг привода демпфера, установленный на пластиковый ручьевой сектор управления дроссельными заслонками, изготовлен из 2-х мм дюралюминия.

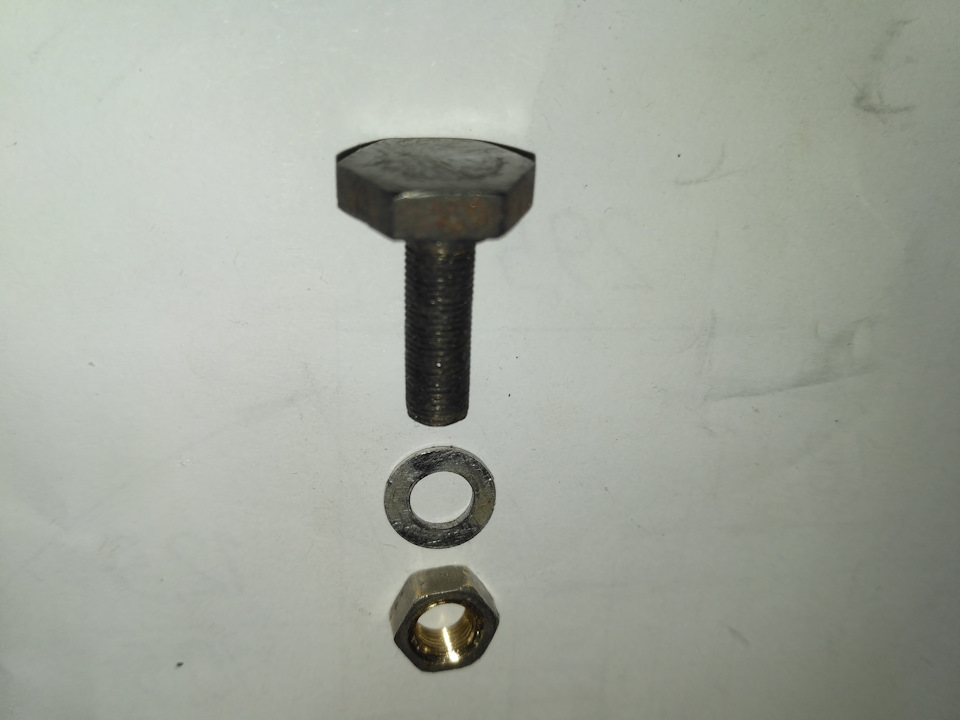

Изготовлен также регулировочный нажимной болт из стали 35, затем его торец прикален.

Читайте также:  Можно ли обклеивать машину пленкой

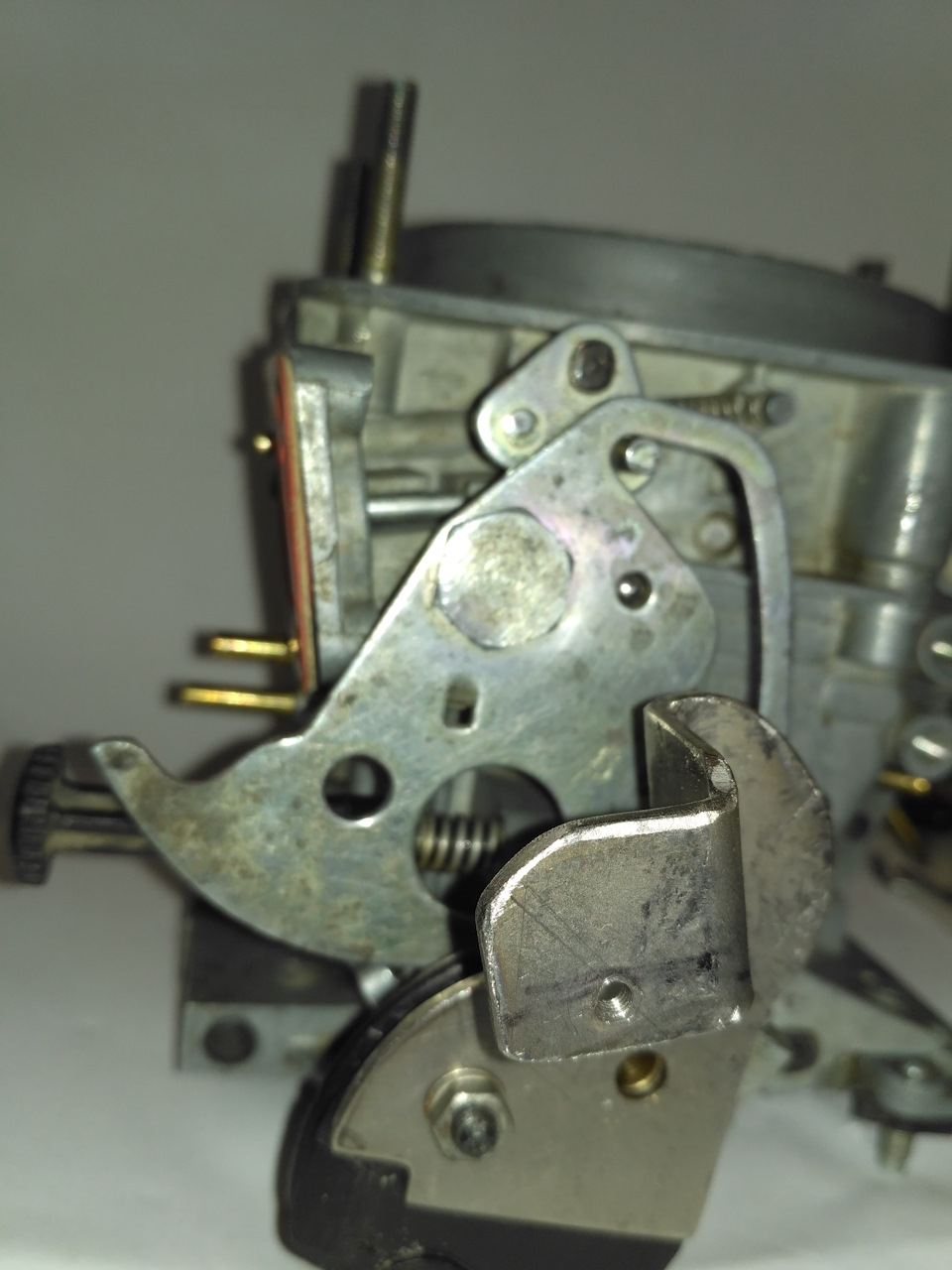

Пластиковый сектор управления дроссельными заслонками немного переделан в месте шарового крепления к рычагу привода дроссельными заслонками. Соответсвенно изготовлена оригинальная ось с двусторонней резьбой М4.

Рычаг управления воздушной заслонкой переделан — сточен нижний не работающий конец, т.к. упирался в кронштейн.

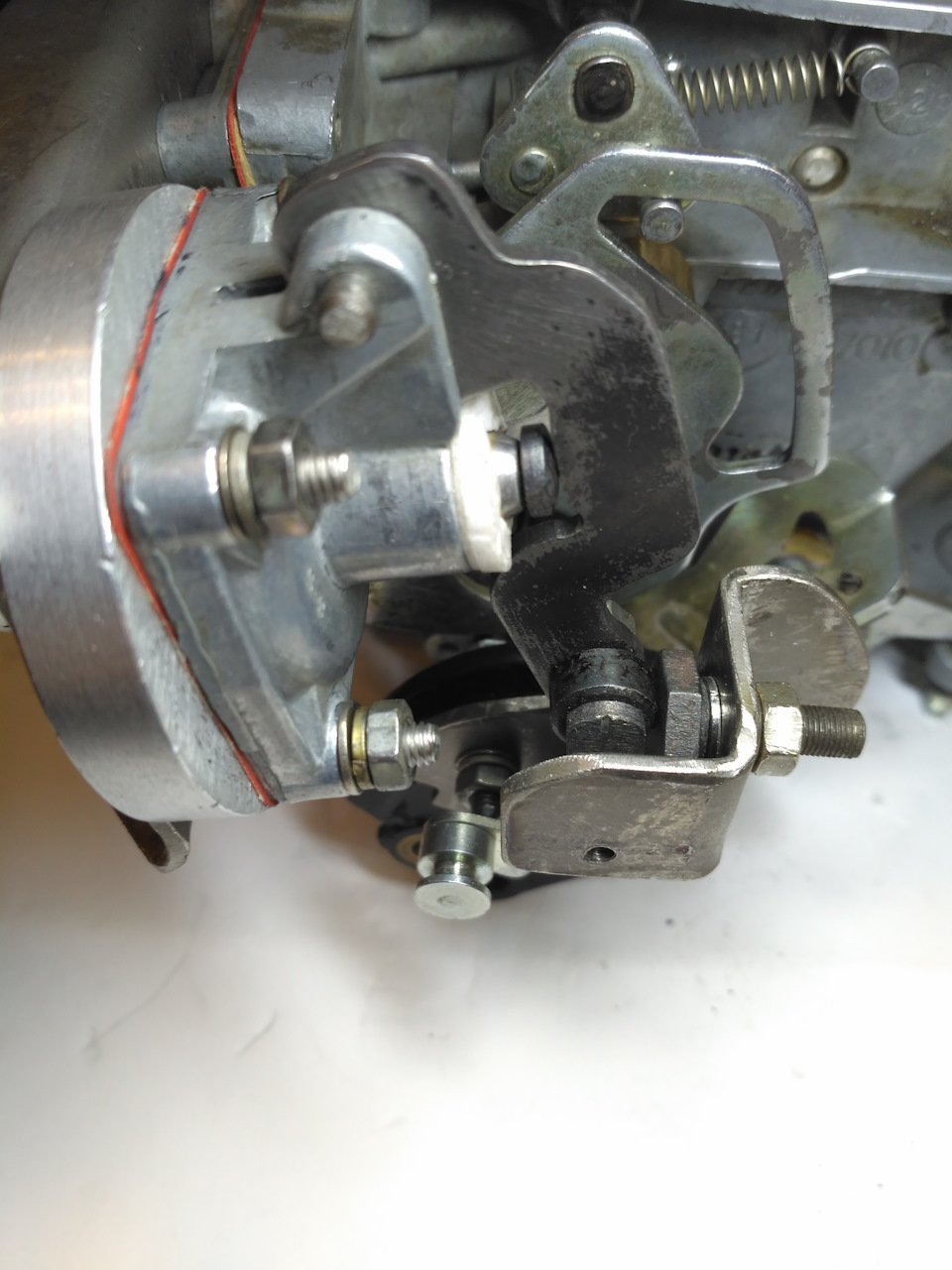

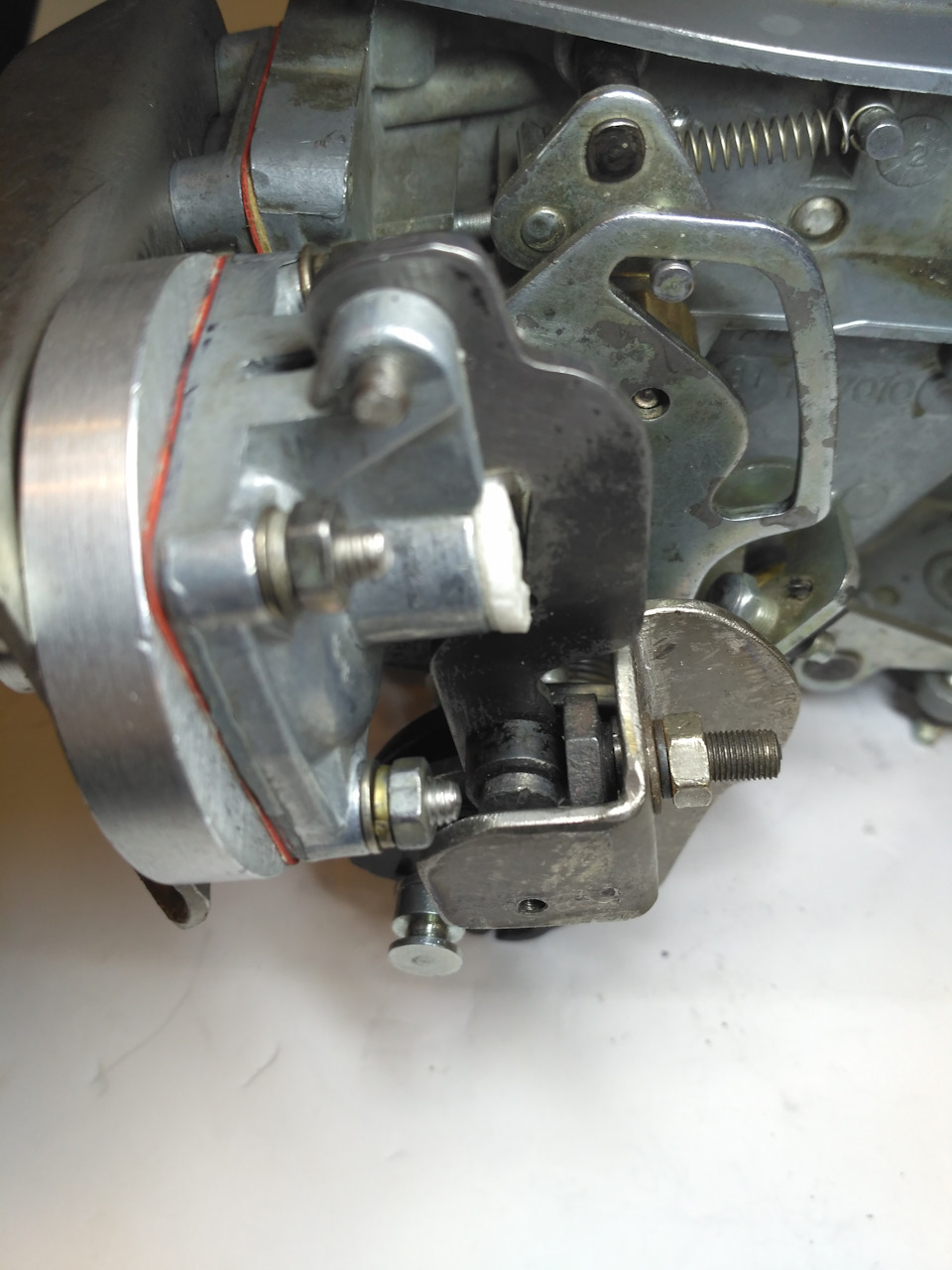

Все в сборе выглядит так:

Регулировка демпфера из мануала на авто Мазда:
“Шток демпфера должен коснуться рычага дроссельной заслонки при 1800-2200 оборотах и плавно снизить обороты с 2000 до 1000 за 3 сек.”

Так у меня по времени и вышло, теперь попробуем демпфер в действии.

Источник: www.drive2.com

Рычаг привода дроссельной заслонки

При проведении ремонта, сборки, разборки, регулировки привода дроссельных заслонок первой и второй камер карбюратора Солекс – 2108, 21081, 21083 необходимо знать, что из себя представляет этот самый рычажный привод дроссельных заслонок. Разберем какие рычаги в него входят и для чего предназначены.

Вид на рычаги привода спереди карбюратора

рычаги привода дроссельных заслонок карбюратора 2108, 21081, 21083 Солекс (вид спереди)

Вид на рычажный привод карбюратора сзади

рычаги привода дроссельных заслонок Солекс — вид сзади

Еще пять статей на сайте по устройству карбюратора 2108, 21081, 21093 Солекс

Обратите внимание! Фотографии носят исключительно ознакомительный характер и могут отличаться от товара, фактически имеющегося на складах. Если Вас интересуют какие-то определённые характеристики (цвет, форма, размер, соответствие с товаром на складе и иные), просим уточнять данную информацию у менеджеров при согласовании заказа.

Вы можете купить “Тяга рычага валика привода дроссельной заслонки УАЗ 469** / 469-1108048-50 / 4277” онлайн прямо сейчас. Для этого просто отложите деталь в корзину или воспользуйтесь опцией «заказ в один клик».

У ТК «База все для УАЗа» Вы всегда найдёте конкурентные цены, оптимальные сроки поставки и широчайший ассортимент.

Любые вопросы по работе магазина и срокам поставки отсутствующих на складе товаров вы можете задать нашему менеджеру по телефону: 8-800-700-9-554 или через форму обратной связи.

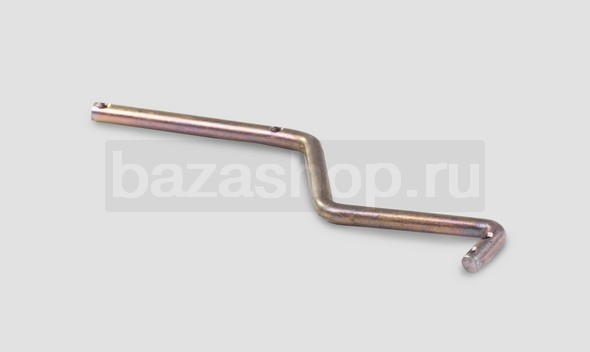

Тяга рычага валика привода дроссельной заслонки УАЗ 469** / 469-1108048-50 в наличии в нашем интернет-магазине либо будет оперативно поставлен под заказ. Осуществляем доставку в Россию. Заказать или купить Тяга рычага валика привода дроссельной заслонки УАЗ 469** / 469-1108048-50 можно прямо сейчас у нас на сайте.

Нужно быть авторизованным на сайте, чтобы оставить вопрос по товару.

ВНИМАНИЕ! Электронный автокаталог запчастей предназначен для справочных целей! Наша компания продает не все запчасти, представленные в этом списке.

Если в правой колонке есть ссылка “Стоимость” — эти запчасти есть в активной продаже. Наличие на складах по деталям с ценой смотрите в карточке товара.
Если в правой колонке нет ссылки “Стоимость” — такие детали мы не продаем и заказы на них не принимаем.

Источник: litezona.ru

Функции и принципы работы дроссельной заслонки

Дроссельная заслонка — это конструктивный элемент топливной системы автомобиля с бензиновым двигателем внутреннего сгорания, регулирующий поступление воздушных масс и образование воздушно-топливной смеси. Этот элемент впускной системы находится между коллектором и воздушным фильтром. Дроссель — одна из основных составляющих системы питания автомобиля.

Дроссельная заслонка — своего рода воздушный клапан, позволяющий контролировать давление в системе. Если клапан открыт — уровень давления стремится к атмосферному, а при закрытом, — снижается, приближаясь к вакууму. Таким образом, дроссельная заслонка регулирует еще и работу вакуумного усилителя тормозной системы. А это значит, что чем меньше угол открытия клапана, тем ниже обороты.

Устройство дроссельной заслонки

Дроссельная заслонка — круглая пластина, имеющая способность вращаться на 90 градусов вокруг себя — это цикл от открытия и до закрытия. Находится она в корпусе, содержащим:

  • Привод — механический или электрический;
  • Датчик положения — потенциометр дроссельной заслонки;
  • Регулятор холостого хода.

В совокупности все эти составляющие образуют дроссельный узел или блок дроссельной заслонки.

Корпус заслонки устроен довольно непросто. Ведь сам он входит в состав системы охлаждения. Именно дроссельный узел открывает каналы, по которым циркулирует охлаждающая жидкость. Оснащение корпуса специальными патрубками, связанными с вентиляционной системой и системой улавливания паров топлива, делает конструкцию еще более сложной. Следует подробнее изучить эту систему.

Регулятор холостого хода

При помощи регулятора холостого хода, поддерживается необходимая частота вращения коленчатого вала, при абсолютно закрытой заслонке. К примеру, если мотор нагревается или увеличивается нагрузка, к процессу подключается дополнительное оборудование.

Устроен регулятор следующим образом: корпус, куда крепится шаговый электрический мотор, соединенный с конусной иглой. Во время работы мотора на холостых оборотах, игла как поршень, регулирует площадь сечения воздушного канала.

Привод

Приводы бывают двух видов — механический и электрический. Отличие их только в принципе работы. Механический устроен гораздо проще и связан с педалью газ при помощи стального троса. Электрический же не имеет связи с газом напрямую. Как же тогда происходит регуляция? Здесь на помощь приходит потенциометр дроссельной заслонки. Этот специальный датчик связывается с блоком управления двигателем, и котроллер подает нужный сигал.

Потенциометр

Иными словами, потенциометр изменяет угол открытия заслонки и тем самым воздействует на контроллер. При закрытой заслонке напряжение не превышает 0,7 В, а при полном открытии достигает 4В. Так и происходит контроль подачи топлива.

Читайте также:  Колодки тиир 295 отзывы

Если дроссельная заслонка перестала реагировать на импульсы, исходящие от датчика положения, могут возникнуть такие поломки как:

  • Плавающие обороты при работе двигателя. Повышенные обороты холостого хода;
  • Глохнет двигатель, при переключении на нейтральную передачу;
  • Неконтролируемый расход топлива;
  • Двигатель работает вполсилы;
  • Горит лампочка CHEK- проверьте, правильно ли работает дроссельная заслонка.

Как устранить проблему

Если вы заподозрили, что дроссельная заслонка неисправна — нужно проверить весь узел, куда она крепится. Для этого точно соблюдайте следующий алгоритм:

  1. Отсоединить аккумуляторную минусовую клемму.
  2. Необходимо слить жидкость из системы охлаждения.
  3. Откинуть шланги от дроссельного узла.
  4. Убрать трос привода заслонки.
  5. Освободить потенциометр от колодок и регулятора холостого хода.
  6. Снять дроссельный узел.
  7. Проверить в каком состоянии прокладка дроссельной заслонки и остальные элементы узла.
  8. При необходимости заменить некоторые составляющие или же весь узел.
  9. Собрать конструкцию в обратном порядке.

После того, как вы установили узел на место, необходимо проверить герметичность системы охлаждения, куда вы снова залили жидкость. Не должно быть капель и потеков.

Регулировка заслонки

Для того чтобы дроссельная заслонка работала как часы, ее датчик периодически нужно подстраивать. Для этого выполняется несколько простых действий:

  1. Отключается зажигание, дабы перевести клапан в положение закрыто.
  2. Обесточивается разъем датчика.
  3. Регулируется датчик, при помощи щупа размером 0,4 мм, расположенным между винтом и рычагом.

Для проверки исправности датчика измеряется уровень напряжения с помощью омметра. Если напряжение обнаружено — датчик следует заменить. При обратной ситуации можно продолжать регулировать датчик.

Для этого заслонка вращается до того момента, пока вы не увидите те самые показатели, которые прописаны в паспорте авто. Не забудьте проверить после регулировки плотность закрученных болтов и гаек, во время процесса они могли раскрутиться.

Как известно, топливная система автомобиля — это его жизнеспособность. Если она хоть немного нарушена, машина может вас неприятно удивить в самый неподходящий момент. Если из строя выйдет дроссельная заслонка или другой элемент узла, то последствия могут быт плачевными. Поэтому куда лучше, не скупиться на автомобильную диагностику, при возникновении малейших подозрений на неисправность. Помните — безопасность на дороге превыше всего.

Источник: autodont.ru

Разборка и ремонт корпуса дроссельных заслонок

↑ Разбираем корпус дроссельных заслонок

Крестообразной отверткой отворачиваем два винта крепления втулки и снимаем ее вместе с винтом регулировки количества смеси.

Снимаем со втулки прокладку и отворачиваем винт, посчитав количество его оборотов. Сняв с винта уплотнительное кольцо, промываем его в ацетоне и обдуваем сжатым воздухом.

Тонкой отверткой заворачиваем винт качества до упора, записав количество сделанных при этом оборотов, а затем полностью выворачиваем винт и вынимаем его.

Сняв с него резиновое уплотнительное кольцо, промываем винт в ацетоне и обдуваем сжатым воздухом.

Отверткой расконтриваем гайку оси дроссельной заслонки первой камеры.

Ключом «на 11» отворачиваем гайку.

Снимаем стопорную пластину, рычаг привода дроссельных заслонок, шайбу, рычаг, ограничивающий открытие дроссельной заслонки второй камеры, втулку, пружинную шайбу, рычаг связи с воздушной заслонкой, шайбу, рычаг-упор дроссельной заслонки, пружину и золотник системы вентиляции картера двигателя. Запомните положение, в котором он установлен на ось, чтобы при сборке установить его правильно.

↑ Промывка и проверка

Тщательно промываем золотник и корпус дроссельных заслонок в ацетоне или растворителе, после чего продуваем каналы корпуса сжатым воздухом.

Приоткрыв заслонки, проверяем состояние переходных отверстий, при необходимости прочищаем их тонкой медной проволокой.

↑ Сборка и регулировка корпуса

Собираем корпус дроссельных заслонок в порядке, обратном разборке, обращая особое внимание на правильное положение рычагов на оси.

Перед затягиванием гайки убеждаемся, что рычаг-ограничитель расположен ниже выступа рычага дроссельной заслонки второй камеры.

Винт качества заворачиваем на место до упора (предварительно смочив его резиновое кольцо моторным маслом) и отворачиваем, сделав записанное при разборке количество оборотов.

Винт количества заворачиваем на посчитанное ранее количество оборотов.

Для надежной работы системы холостого хода дроссельные заслонки должны закрывать свои каналы плотно, без зазора. Допускается еле заметная щель, которую можно увидеть только при взгляде на свет.

Иногда устранить зазор удается, изменив положение заслонки в прорези оси. Но делают это обычно в крайнем случае. Карбюратор нового автомобиля в такой регулировке, как правило, не нуждается.

Приоткрыв заслонку, надфилем стачиваем резьбовую часть винтов – при сборке их контрят, сминая резьбу. Для сборки потребуются новые винты.

Крестообразной отверткой отворачиваем два винта и заменяем их новыми.

Ослабляем упорный винт рычага заслонки. Изменяя положение заслонки, добиваемся наименьшего зазора по всему ее периметру.

Для лучшего прилегания заслонки к стенкам можно подточить ее с торца. Стачивать лучше мелким плоским надфилем. Границы избытка металла определяем на просвет, пометив их карандашом.

Перед сборкой убеждаемся, что заслонки не клинят (особенно это важно для второй камеры) – при необходимости регулируем их упорным винтом, а новые винты крепления заслонок контрим, расклепывая резьбу.

Упорные винты стопорим, разжимая их прорезь.

Собирая карбюратор, поврежденные и деформированные прокладки меняем.

При установке крышки на корпус карбюратора убеждаемся, что поплавок не касается стенок поплавковой камеры.

Затягивая винты крепления крышки, не прилагайте чрезмерных усилий во избежание деформаций.

Установив карбюратор на двигатель, проверяем обороты холостого хода, при необходимости регулируем их винтом количества. Рекомендуем также проверить концентрацию СО-СН в отработавших газах.

↑ Устранение люфта оси дроссельной заслонки, видео
