Пыльник рулевой тяги ваз 2109

Подмена пыльника рулевой рейки ваз 2109

Управляющая рейка ВАЗ 2109 – механизм, отвечающий за вращение управляющего колеса, передающий импульсы движения от управляющих тяг и направляющий их на колеса, владеет легкой конструкцией: она состоит из стоек, шруса, пыльников. Но мельчайшая поломка в той либо другой детали может сказаться нехорошим образом на работе остальных систем, воздействовать на маневренность кара во время движения, что уже весьма небезопасно. Потому нужно смотреть за техническим состоянием рейки и не допускать выезда с неисправностью во избежание заморочек.

Обычно, элементы рейки делаются из резины. Ее преимуществами является упругость и низкая стоимость. Но значимый минус материала – резвый износ. И почаще всего в негожее состояние приходят пыльники, элементы, защищающие систему рейки от попадания гибельной для нее грязищи и пыли во время движения. Но как проводится подмена пыльника рулевой рейки ВАЗ 2109, и что для этого необходимо? О этом подробнее дальше в статье.

Инструмент

Итак, нам пригодится последующее:

• Отвертка;
• Молоток;
• Плоскогубцы;
• Ключи на 22, 13 и 10.

Разработка работ

А сейчас приступаем к работе.

ВНИМАНИЕ: Дождитесь полного остывания мотора, ни при каких обстоятельствах, не начинайте ремонтные работы при неостывшем движке.

1. Сперва снимаем теплозащиту, которая держится на 3-х гайках.
2. Чтоб открутить управляющие тяги, придется вооружиться боевым арсеналом – молотком, плоскогубцами и отверткой.
3. Сейчас взяв ключ 22, сворачиваем болты и вытягиваем тяги из рейки.
4. Дальше пригодится уже иной ключ, на 13, которым снимаем хомуты, крепящие рейку ко всей конструкции.
5. Чтоб произвести демонтаж, пригодится и самый небольшой ключ на 10. Им нужно отвинтить абсорбер.
6. Обычно забитый пыльник снимается с трудом, потому можно посодействовать для себя ключом 13. Незначительно откручивая рейку, снимаем пыльник.
7. Рулевой механизм раз в день сталкивается с таковым суровым испытанием на крепкость, как дорожная пыль. Потому, когда вы демонтируете рейку, кропотливым образом очистите ее и обработайте смазкой, чтобы при монтаже новейшего пыльника не разорвать его.

ВАЖНО! Подмена пыльника рулевой рейки ваз 2109 – нехитрая работа, но ответственным моментом является финишный шаг – установка новейшей детали. Тут основное, не перекрутить и не деформировать пыльник.

Сейчас, когда деталь готова к монтажу, берем болты, и вкручиваем их на пространство, но, ни при каких обстоятельствах не поворачиваем в этот момент руль, потому что в неприятном случае нарушится работа всей системы.
Болты закручиваются ключом 22. Дальше установка ведется в оборотном демонтажу порядке.
Ремонт рулевой рейки закончен. Хорошей дороги и попутного ветра!

Источник: lada-na-remont.ru

Пыльник ВАЗ-2108 рулевой тяги БРТ 21083414077 — Бросить отзыв

Артикул: 2108-3414077 , артикулы доп.: 2108-3414077Р

Код для заказа: 003712

• Может быть, для вас пригодятся
• показать еще

• Легковые авто / ВАЗ / ВАЗ-21091 чертеж
  • ” href=”/catalog/vaz-3/legkovye_avtomobili-30/vaz_2109-9/privod_rulevoiy-163/#part33605″>Колпачок защитныйУправление управляющее / Привод рулевой
• Легковые авто / ВАЗ / ВАЗ-21102 чертежа
  • ” href=”/catalog/vaz-3/legkovye_avtomobili-30/vaz_2110-10/privod_rulevoiy-191/#part41907″>Колпачок защитныйУправление управляющее / Привод рулевой
  • ” href=”/catalog/vaz-3/legkovye_avtomobili-30/vaz_2110-10/privod_rulevoiy-192/#part41923″>Колпачок защитныйУправление управляющее / Привод рулевой
• Легковые авто / ВАЗ / ВАЗ-21122 чертежа
  • ” href=”/catalog/vaz-3/legkovye_avtomobili-30/vaz_2112-12/privod_rulevoiy-192/#part50539″>Колпачок защитныйУправление управляющее / Привод рулевой
  • ” href=”/catalog/vaz-3/legkovye_avtomobili-30/vaz_2112-12/privod_rulevoiy-191/#part50523″>Колпачок защитныйУправление управляющее / Привод рулевой
• Легковые авто / ВАЗ / ВАЗ-1111 “ОКА”1 чертеж
  • ” href=”/catalog/vaz-3/legkovye_avtomobili-30/vaz_1111__oka_-16/lementy_rulevogo_mehanizma-107/#part67503″>Колпачок защитныйУправление управляющее / Элементы управляющего механизма
• Легковые авто / ВАЗ / Lada Kalina 11181 чертеж
  • ” href=”/catalog/vaz-3/legkovye_avtomobili-30/lada_kalina_1118-437/privod_rulevoiy-117/#part1357808″>Колпачок защитныйУправление управляющее / Привод рулевой
• Легковые авто / ВАЗ / ВАЗ-21131 чертеж
  • ” href=”/catalog/vaz-3/legkovye_avtomobili-30/vaz_2113-648/privod_rulevoiy-95/#part1670350″>Колпачок защитныйУправление управляющее / Привод рулевой
• Легковые авто / ВАЗ / Lada Kalina 1117, 1118, 11191 чертеж
  • ” href=”/catalog/vaz-3/legkovye_avtomobili-30/lada_kalina_1117__1118__1119-1048/privod_rulevoiy-142/#part2613272″>Колпачок защитныйУправление управляющее / Привод рулевой
• Легковые авто / ВАЗ / Lada Kalina 1119 Спорт1 чертеж
  • ” href=”/catalog/vaz-3/legkovye_avtomobili-30/lada_kalina_1119_sport-1556/privod_rulevoiy-82/#part3439702″>Колпачок защитныйУправление управляющее / Привод рулевой
• Легковые авто / ВАЗ / ВАЗ-21081 чертеж
  • ” href=”/catalog/vaz-3/legkovye_avtomobili-30/vaz_2108-18/privod_rulevoiy-169/#part29688″>Колпачок защитныйУправление управляющее / Привод рулевой
• Легковые авто / ВАЗ / ВАЗ-210991 чертеж
  • ” href=”/catalog/vaz-3/legkovye_avtomobili-30/vaz_21099-79/privod_rulevoiy-163/#part37544″>Колпачок защитныйУправление управляющее / Привод рулевой
• Легковые авто / ВАЗ / ВАЗ-21112 чертежа
  • ” href=”/catalog/vaz-3/legkovye_avtomobili-30/vaz_2111-11/privod_rulevoiy-191/#part46215″>Колпачок защитныйУправление управляющее / Привод рулевой
  • ” href=”/catalog/vaz-3/legkovye_avtomobili-30/vaz_2111-11/privod_rulevoiy-192/#part46231″>Колпачок защитныйУправление управляющее / Привод рулевой
• Легковые авто / ВАЗ / ВАЗ-21151 чертеж
  • ” href=”/catalog/vaz-3/legkovye_avtomobili-30/vaz_2115-65/privod_rulevoiy-144/#part54057″>Колпачок защитныйУправление управляющее / Привод рулевой
• Легковые авто / ВАЗ / ВАЗ-2110, 2111, 21122 чертежа
  • ” href=”/catalog/vaz-3/legkovye_avtomobili-30/vaz_2110__2111__2112-415/privod_rulevoiy-216/#part1304650″>Колпачок защитныйУправление управляющее / Привод рулевой
  • ” href=”/catalog/vaz-3/legkovye_avtomobili-30/vaz_2110__2111__2112-415/privod_rulevoiy-215/#part1304633″>Колпачок защитныйУправление управляющее / Привод рулевой
• Легковые авто / ВАЗ / ВАЗ-21141 чертеж
  • ” href=”/catalog/vaz-3/legkovye_avtomobili-30/vaz_2114-647/privod_rulevoiy-95/#part1670350″>Колпачок защитныйУправление управляющее / Привод рулевой
• Легковые авто / ВАЗ / Lada Priora 21701 чертеж
  • ” href=”/catalog/vaz-3/legkovye_avtomobili-30/lada_priora_2170-480/privod_rulevoiy-148/#part1579861″>Колпачок защитныйУправление управляющее / Привод рулевой
• Легковые авто / ВАЗ / Lada Granta 21901 чертеж
  • ” href=”/catalog/vaz-3/legkovye_avtomobili-30/lada_granta_2190-1236/privod_rulevoiy-147/#part2981963″>Колпачок защитныйУправление управляющее / Привод рулевой
• Легковые авто / ВАЗ / Lada Priora 21728 Coupe1 чертеж
  • ” href=”/catalog/vaz-3/legkovye_avtomobili-30/lada_priora_21728_coupe-1878/privod_rulevoiy-119/#part4190698″>Колпачок защитныйУправление управляющее / Привод рулевой

Для этого продукта еще нет обзоров.

Сейчас в очередной статье серии ««Хрустальные» ВАЗы либо обычные поломки российских каров» речь пойдёт о крайних разработках Волжского авто завода: Ладе Гранте и Ладе Ларгус. Поведаем о истории сотворения этих моделей, также о их соответствующих дефектах.

Серия статей “«Хрустальные» ВАЗы, или типичные поломки отечественных автомобилей” ведает о соответствующих дилеммах и проблемах машин, выпускаемых Волжским авто заводом. Сейчас мы побеседуем о переднеприводном семействе «Самара», также его современных аналогах.

В серии статей “«Хрустальные» ВАЗы или типичные поломки отечественных автомобилей” мы поведаем Для вас о соответствующих дилеммах, которые встречаются при эксплуатации машин Волжского авто завода. В данной статье пойдет речь о каре ВАЗ-1111 («Ока»).

Источник: www.avtoall.ru

Пыльники рулевой рейки ВАЗ 2109 в Балашихе

Пыльник рулевой рейки (левый) BRP Can Am Commander 7159.

5320-3414074 -Пыльник наконечника тяги рулевой БРТ

Рулевой механизм (рейка) ВАЗ 2108 без управляющих тяг TRIAL.

Рейка управляющая ваз-2108 в сборе с тягами (ваз) LADA арт.

RTIAVTO втулка рейки рулевой ваз 2108

Чехол рулевой рейки ваз 2108 RG0120 Trialli RG0120

Чехол рулевой рейки ваз 2108 rg0120 Trialli арт. RG0120

Пыльник рейки рулевой левый Ауди A4 1.6-3.2 04 OCAP 121.

Пыльник рейки рулевой правый с г/у Peugeot 309/306 all.

Пыльник рейки рулевой с г/у Опель Calibra/Вектра A 88 F.

Ремкомплект рулевой рейки ВАЗ 2108-09, большенный

TRIALLI RG0121 пыльник рейки рулевой ваз 2110-12, 1118.

Рейка управляющая ваз-11183 в сборе с тягами (ваз) LADA арт.

Рейка управляющая ваз-2110-12 в сборе с тягами (ваз) LADA а.

Пыльник рулевой рейки TOYOTA LAND CRUISER J9 96-03 MSG.

Пыльник Рулевой Рейки 2108-099 2113-15 Балаково Оао Брт

Пыльник рулевой рейки | перед прав/лев | Sidem 307233

Пыльник управляющего наконечника ВАЗ 2108

Пыльник рулевой рейки ВАЗ 2110

2121-3414138-Наконечник рулевой тяги внутренний ВАЗ-212.

Набор пыльника рейки рулевой daewoo kalos 02 Lemfoer.

Рулевой механизм (рейка) ВАЗ 1111 TRIALLI

Резинотехника 11887 ремкомплект рулевой рейки ваз 2108.

Пыльник рейки рулевой Черри Фора

Пыльник рейки рулевой тоета королла #e12u#/#e12j# 1.4-.

Пыльник рулевой рейки правый (11x40x190) renault: safra.

Пыльник рулевой тяги левый, правый Polaris WT LX

BALZAP пыльник рейки рулевой ваз 2108-15

Гайка Рулевой Рейки Ваз 2108-12, 3401047-00

Пыльник Рулевой Рейки Ваз 2108 Trialli

Пыльник рулевой рейки ваз 2108-09 БРТ арт. 2108-3401224.

Наконечник рулевой внешний правый lada samara 2108/210.

AVTOSTANDART ремкомплект рулевой рейки ваз 2108 с подши.

6520-3414074 -Пыльник наконечника тяги рулевой

Пыльник Рулевой Рейки Ваз 2110 Trialli

Пыльник рулевой рейки TOYOTA LAND CRUISER J12 03-10 MSG.

Резинотехника ремкомплект рулевой рейки ваз 2108 из 4шт

Пыльник рулевой рейки JIKIU CG21006

Чехол рулевой рейки ВАЗ 2110 TRIALLI

Рулевой механизм рейка в сборе ваз 2108-2109 CR108 Tria.

Пыльник Рулевой Рейки Ваз 2108-09

Пыльник Рулевой Рейки L,r Optimal F8-4069

Пыльник рулевой рейки HYUNDAI TUCSON 04-, KIA SPORTEGE.

Пыльник рулевой рейки ВАЗ 2108-09 (БРТ)

TRIALLI RG0120 пыльник рейки рулевой ваз 2108-15

Пыльник рейки рулевой хэндэ getz 02 Stellox 1451004SX

Пыльник рулевой тяги L=R (набор)

Пыльник рулевой рейки RENAULT 19 88-92 MSG RE204DUSTER

Пыльник рулевой рейки ауди: a4 97-01 с демпфером рулево.

Рулевой механизм (рейка) ВАЗ 2112 без управляющих тяг TRIAL.

BALZAP 7501 пыльник рейки рулевой ваз 2108-15

Набор пыльника рейки рулевой опель astra g 1.2-2.2/1.

Набор тяг рулевой рейки 2110-12 (управляющая рейка новог.

Рулевой механизм (рейка) ВАЗ 2108 с управляющими тягами и н.

Источник: balashiha.yavitrina.ru

Пыльник рулевой тяги ваз 2109

Этот продукт избрали 11 покупателей

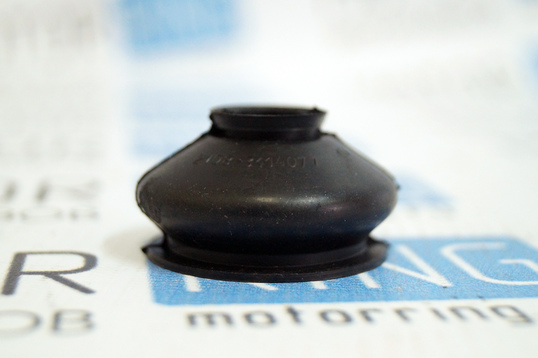

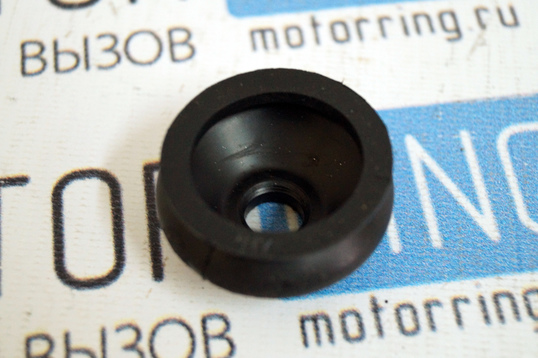

Уникальный пыльник наконечников управляющих тяг, который поставляется на сборочный поток Автоваза.
Предназначен для подмены вышедших из строя штатных.

Вес, кг: 0.05 Размеры, см: 4 х 4 х 3 Размер, м3: 0.00005

Варианты доставки продукта

Направьте внимание!
Ниже указаны методы доставки, доступные конкретно для этого продукта. Зависимо от метода доставки вероятные варианты оплаты могут различаться.
С подробной информацией можно ознакомиться на страничке “Доставка и оплата”.

Посылка Почтой Рф

Доступные методы оплаты:

• Наложенный платеж (оплата (выдача денег по какому-нибудь обязательству) при получении)
• При помощи карт Сбербанк, ВТБ, Почта Банк, Tinkoff
• Yandex.Средства
• QIWI
• ROBOKASSA

Отправка по всей Рф. Срок доставки – от 5 до 12 дней.

Посылка Почтой Рф 1 класс

Доступные методы оплаты:

• Наложенный платеж (оплата (выдача денег по какому-нибудь обязательству) при получении)
• При помощи карт Сбербанк, ВТБ, Почта Банк, Tinkoff
• Yandex.Средства
• QIWI
• ROBOKASSA

Отправка по всей Рф. Срок доставки – от 2 до 5 дней. Дороже чем рядовая доставка Почтой Рф, приблизительно, на 50%. Вес посылки до 2,5 кг

Экспресс-посылка EMS

Доступные методы оплаты:

• Наложенный платеж (оплата (выдача денег по какому-нибудь обязательству) при получении)
• При помощи карт Сбербанк, ВТБ, Почта Банк, Tinkoff
• Yandex.Средства
• QIWI
• ROBOKASSA

Отправка по всей Рф. Срок доставки – от 3 до 7 дней. Дороже чем рядовая доставка Почтой Рф, приблизительно, на 100%.

Транспортные компании

Доступные методы оплаты:

• При помощи карт Сбербанк, ВТБ, Почта Банк, Tinkoff
• Yandex.Средства
• QIWI
• ROBOKASSA

Доставка вероятна в хоть какой населенный пункт, где есть консульство транспортной компании. Срок доставки – от 2 до 10 дней. Отправка габаритных посылок прибыльнее, приблизительно, на 50% чем Почтой Рф.

Курьерская доставка по г. Тольятти

Доступные методы оплаты:

• Наличными при получении
• При помощи карт Сбербанк, ВТБ, Почта Банк, Tinkoff
• Yandex.Средства
• QIWI
• ROBOKASSA

Срок доставки от 1 до 12 часов.

Самовывоз с нашего склада

Доступные методы оплаты:

• Наличными при получении
• Кредит, рассрочка
• При помощи карт Сбербанк, ВТБ, Почта Банк, Tinkoff
• Yandex.Средства
• QIWI
• ROBOKASSA

Время забора обязано совпадать с режимом работы магазина.

Источник: motorring.ru

Как поменять пыльники рулевой рейки ВАЗ 21099 своими силами

Предназначение рулевой рейки – преобразование вращательного движения, которое от управляющего колеса передается в поступательное движение управляющих тяг, поворачивающих колеса. Чтобы не допустить попадания в рейку грязищи, воды, песка, инсталлируются особые пыльники.

Автовладельцам понятно, что на пыльниках есть много узлов, например ШРУС либо стойки. Пыльники же, имея различные формы и размеры, защищают принципиальные детали от негативного действия окружающей среды. Почаще всего они бывают сделаны из резины либо ее сплавов, потому что конкретно эти материалы просто принимают различную форму и различаются низкой стоимостью.

Элементы, нуждающиеся в защите, размещены по обеим сторонам штока в местах соединений с управляющими тягами. Со временем пыльники рулевой рейки выходят из строя, на их возникают трещинкы, что потом приводит к разрыву этих защитных частей и загрязнению рулевой рейки.

Как поменять пыльники рулевой рейки ВАЗ 21099 своими силами

Нужные инструменты:

• ключи на «10», «13», «22»;
• плоскогубцы;
• пригодная отвертка;
• молоток.

Для начала работы движок должен быть прохладным.

Последовательность действий такая:

1. Снять резинку, изображенную на фото.

1. Снять четыре крепежные гайки (две понизу, две вверху) теплозащитного экрана, демонтировать сам экран.

Также ознакомьтесь

1. Развальцевать болты, которыми фиксируют управляющие тяги. Для этого необходимо применять плоскогубцы, отвертку и молоток.
2. Открутить болты при помощи ключа на «22».

1. Извлечь из рулевой рейки управляющие тяги.
2. Ключом на «13» открутить крепления рулевой рейки.

1. Снять крепление с боковой резинкой.

1. Обкусить хомуты, ключом на «10» открутить абсорбер.

1. Снять пыльник рулевой рейки. Случается, что он упирается в кузов. В таком случае стоит открутить управляющую рейку ключом на «13».

1. Убрать грязюка с рейки, смазать ее (можно применять смазку «Литол-24»), чтобы было проще надеть новейший пыльник. Принципиально не перекрутить пыльник при установке.
2. Не поворачивать руль ранее попадания в управляющую рейку болтами и управляющими тягами.
3. Ключом на «22» закрутить тяги, выполнить сборку в оборотной последовательности.

Советуем почитать

На ВАЗах с самого начала их производства есть ряд недочетов. Ранее уже рассматривались такие самостоятельные методы модернизации этих каров .

Препядствия с тормозной системой либо подшипником ступицы можно диагностировать по соответствующим скрипам либо стукам в фронтальной части (область колес). Если .

Сальник штока коробки переключения передач, вышедший из строя, становится предпосылкой утечки масла из КПП (Контрольно-пропускной пункт — пункт, предназначенный для контроля за проходом (посещением) и пропуска на территорию какого-либо объекта). Подмену сальника коробки ВАЗ 2108-2109 можно .

Замок зажигания важен в работе кара, потому что неисправность этого узла приведет к остановке работы. Начальной задачей замка зажигания .

Источник: prostovaz.ru

подмена рулевой тяги, подмена внешнего наконечника рулевой тяги и подмена пыльника шарового шарнира на каре ваз 2108, ваз 2109, ваз 21099

При увеличенном вольном ходе управляющего колеса на каре ваз 2108, ваз 2109, ваз 21099, проверьте осевой зазор и круговой зазор в шаровых шарнирах управляющих тяг. Если чувствуется вольный ход в шарнире либо возникла коррозия на шаровом пальце, поменяйте шаровой шарнир в сборе с наконечником.

ПРЕДУПРЕЖДЕНИЯ
Непременно поменяйте порванный пыльник шруса, по другому попавшие в шрус грязюка и вода стремительно выведут шрус из строя. Поменять пыльник шруса можно, не снимая наконечник с рулевой тяги. Погнутые внутренние наконечники управляющих тяг подлежат неотклонимой подмене.

1. Затормозите кар стояночным тормозом и установите упрямые бруски под задние колеса. Вывесите соответственное колесо, установите кар на опору и снимите колесо.
2. Очистите гайку крепления рулевой тяги к поворотному рычагу и нанесите на резьбовое соединение жидкость типа WD-40, чтоб легче отвернуть гайку рулевой тяги.

3. Вытащите шплинт гайки крепления шарового шарнира рулевой тяги к поворотному рычагу.

4. Отверните гайку крепления шарового шарнира рулевой тяги.

5. При помощи съемника выпрессуйте палец шарового шарнира рулевой тяги из поворотного рычага стойки.

6. Расконтрите болты крепления обеих управляющих тяг к управляющему механизму, отогнув отверткой концы стопорной пластинки.

7. Ослабьте затяжку обоих болтов и отверните болт крепления снимаемой рулевой тяги.

8. Поверните соединительную пластинку так, чтоб можно было отсоединить управляющую тягу от управляющего механизма.

9. Снимите управляющую тягу.

10. Зажмите управляющую тягу в тисках за шестигранник на соединительной муфте. Ослабьте контргайку крепления наконечника рулевой тяги.

11. Отверните наконечник рулевой тяги, считая число оборотов. Запишите это число. Заверните новейший наконечник рулевой тяги на такое же число оборотов, что и при отворачивании наконечника.

12. Для подмены пыльника снимите его уплотнительное кольцо.

13. Снимите пружинное кольцо.

14. Снимите пыльник с управляющего наконечника.

15. Удалите верхний грязный слой смазки (если приметно, что грязюка попала вовнутрь шарнира, то таковой шарнир придется поменять) и нанесите новейшую консистентную смазку. Заложите в новейший пыльник на одну вторую его размера консистентную смазку и установите пыльник на шарнир, надев до упора кромку пыльника на посадочное пространство на корпусе шарнира.
16. Установите пружинное и уплотнительное кольца.
17. Проверьте корректность установки колец и плотность прилегания кромок колпачка.
18. Установите на кар ваз 2108, ваз 2109, ваз 21099 управляющую тягу в порядке, оборотном снятию. Болты крепления управляющих тяг к механизму управляющего управления заверните моментом 70-86 Н-м (7,8-8,6 кгс-м). Опосля этого законтрите болты, загнув края стопорной пластинки.

Источник: tuningtaza.ru

18.03.2020

Установка зеркал приора se на приору 1

18.03.2020

Реле лампы сигнализатора заряда аккумуляторной батареи
