{Инструкция} по обновлению программного обеспечения
композиции устройств с навигацией

В данной аннотации описан процесс обновления программного обеспечения и аппаратных доработок композиции устройств с навигацией, выпущенных в период с 2011 по 2012 гг (версия с AMOLED экраном). Требуется соблюдать очередность выполнения пт данной аннотации.

Внимание. ОАО (форма организации публичной компании; акционерное общество) «АвтоВАЗ» не несет никакой ответственности по случаям выхода из строя композиции устройств при проведении обновления программного обеспечения и аппаратных доработок, изготовленных по данной для нас аннотации. Выход из строя композиции устройств не будет являтся гарантийным случаем.

По всем вопросцам обращаться по адресу [email protected]

Ссылки для скачки ПО (то есть программное обеспечение – комплект программ для компьютеров и вычислительных устройств):

Обновление программного обеспечения композиции устройств

1 ) Распаковать архив MOP_ 3 _ 9 .ZIP в всякую папку на твердый диск компа.

2 ) Скопировать файлы iMX 233 TestApp.exe и ItelmaLauncher.exe из данной для нас папки в корень флеш диска;

3 ) Подключить флеш диск в помощью штатного переходника mini‑B/A;

4 ) Включить зажигание;

5 ) Опосля загрузки программного обеспечения композиция устройств через некое время запустит программку обновления с наружного флеш диска c указанием животрепещущей версии ПО (то есть программное обеспечение – комплект программ для компьютеров и вычислительных устройств) 3 . 9 . В случае, если выдается сообщение о несовместимости версий, то это значит, что данная композиция устройств наиболее поздней модификации и предстоящее выполнение данной аннотации не требуется.

6 ) Дождаться, пока процесс выполнения не завершится (около 2 ‑х минут);

7 ) Опосля окончания композиция устройств автоматом перезагрузится, в этот момент нужно извлечь флеш диск, по другому перепрограммирование начнется повторно;

8 ) Проверить в меню (Меню->Доборная информация->Версии ПО (то есть программное обеспечение – комплект программ для компьютеров и вычислительных устройств)), что версия композиции устройств не отображается. (Версия ПО (то есть программное обеспечение – комплект программ для компьютеров и вычислительных устройств) 3 . 9 композиции устройств будет корректно отображаться лишь опосля обновления ПО (то есть программное обеспечение – комплект программ для компьютеров и вычислительных устройств) Dashboard).

Внимание: обновление ПО (то есть программное обеспечение – комплект программ для компьютеров и вычислительных устройств) композиции устройств обязано делается лишь обозначенным выше методом, обновление через файл с расширением .bin категорически не рекомендуется.

Внимание: флеш диск должен быть отформатирован под файловую систему FAT либо FAT 32 .

Внимание: данный процесс нужно делать с осторожностью, потому что при пропадании питания, выключении зажигания, несвоевременном извлечении флеш диска процесс программирования быть может нарушен, в таком случае для восстановления программного обеспечения потребуются аппаратные средства.

Внимание: в случае, если опосля перепрошивки композиция устройств не перезагрузилась, нужно произвести ее краткосрочное отключение от бортсети (отключением аккума либо соответственного предохранителя на щитке).

Примечание: опосля обновления программного обеспечения композиции устройств часть данных на мониторе отображаться не будет, потому что для этого требуется обновление программного обеспечения Dashboard.

Обновление программного обеспечения Dashboard

Внимание: Программка обновления корректно работает лишь под Windows XP. Может быть применение виртуальной машинки.

Внимание: данная версия Dashboard не создана для обновления на наиболее поздние модификации композиции устройств, обновление приведет к неработоспособности изделия. В таком случае будет нужно перепрошивка Dashboard на версию, которая совместима с данной модификацией.

Внимание: обновление Dashboard следует создавать лишь опосля обновления программного обеспечения композиции устройств. В случае, если обновление Dashboard было произведено ранее, чем программное обеспечение композиции устройств, нужно поначалу откатить версию Dashboard до версии 2 . 18

1 ) Распаковать архив MOI_ 2 _ 25 .zip в папку MOI_ 2 _ 25 в любоем пространство твердого диска применяемого для перепрошивки компа (ноутбука). В случае отката версии на 2 . 18 применять архив MOI_ 2 _ 18 .zip.

2 ) Запустить программку FirmwareUpdate.exe из папки MOI_ 2 _ 25 . В случае отката версии на 2 . 18 применять папку MOI_ 2 _ 18 . (Рис. 1 )

3 ) Включить комбинацию устройств в режиме Recovery. Для этого:

• подключить кабель mini‑B к разъему USB ноутбука;
• на подрулевом джойстике надавить и задерживать клавишу «Меню/отмена»;
• включить зажигание;
• через 2 секунды (когда зажгется сигнализатор «Стояночный тормоз») подключить кабель mini‑B к разъему USB композиции устройств;
• через 3 секунды отпустить клавишу «Меню/отмена»;
• композиция устройств перейдет в режим Recovery, экран композиции устройств не включится.

4 ) Устройство обязано обусловиться системой как USB HID совместимое устройство. В случае, если употребляется Windows 7 , то нужные драйвера находятся в архиве Drivers.zip, который нужно будет распаковать в папку Drivers и указать к ней путь, когда система спросит о установке драйвера.

5 ) В программке FirmwareUpdate надавить клавишу «Старт», начнется процесс обновления (Рис. 2 , 3 )

6 ) Дождаться окончания процесса обновления (обязана показаться надпись «Firmware downloaded successful»)

7 ) Отключить кабель USB, выключить зажигание и через 10 секунд опять включить.

8 ) Проверить в меню (Меню->Доборная информация->Версии ПО (то есть программное обеспечение – комплект программ для компьютеров и вычислительных устройств)), что обновление прошло удачно (версия Dashboard обязана быть 2 . 25 , версия WinCE BSP – 3 . 3 )

Примечание: обновление программного обеспечения Dashboard некритично к неожиданному отключению питания либо кабеля USB. В этом случае процесс обновления быть может повторен поновой.

1 ) Распаковать архив Updater_Itelma_RU_ 5 . 0 . 3 . 547 _ 2012 . 02 . 08 .rar в всякую папку на твердом диске компа.

2 ) Скопировать файлы CNT_Update.dat и CNT_Update.upd из данной для нас папки в корень флеш диска объемом не наименее 2 Гб;

3 ) Включить зажигание, дождаться загрузки программного обеспечения.

4 ) Подключить флеш диск к композиции устройств через переходник miniB/A к разъему USB;

5 ) В меню опций системы (Опции->Система->Программное обеспечение) избрать пункт «Обновить ПО (то есть программное обеспечение – комплект программ для компьютеров и вычислительных устройств) навигации»;

6 ) Композиция устройств произведет поиск доступных обновлений на флеш диске и предложит зависимо от доступных обновлений выполнить:

– полное обновление (с удалением старенькых файлов);

– обыденное обновление (обновляются лишь модифицированные файлы).

В случае, если обыденное обновление нереально, будет предложено лишь полное обновление.

Если пакетов обновлений на флеш диске не найдено, композиция устройств выдаст сообщение «Обновлений не найдено».

7 ) Опосля выбора типа обновления начнется процесс копирования файлов. В случае полного обновления процесс занимает порядка 17 минут.

8 ) Опосля окончания обновления можно запустить проверку целостности установленного программного обеспечения (пункт «Проверить целостность» в меню Опции->Система->Программное обеспечение). Композиция устройств выдаст сообщение о ошибке, если в процессе проверки будет обнаружены покоробленные файлы. В таком случае нужно повторить функцию обновления программного обеспечения.

Аппаратная доработка композиции устройств

В нимание: аппаратную доработку следует проводить лишь в этом случае, если в композиции устройств проявляется зависание в виде «белоснежного» либо «темного» экранов, исправляемое лишь отключением аккума.

1 ) Нужно извлечь комбинацию устройств в согласовании с аннотацией по техническому обслуживанию кара;

2 ) Снять заднюю крышку композиции устройств, открутив 4 винта.

3 ) Две ножки разъема (контакты 9 и 11 ), показанные в выделенной области, нужно соединить меж собой перемычкой (п. 1 );

4 ) Проводник и примыкающее переходное отверстие, показанное в выделенной области Рис. 5 , нужно перерезать в 2-ух местах слева и справа от переходного отверстия (п. 2 ).

5 ) Левую относительно переходного отверстия часть проводника нужно при помощи монтажного провода соединить с контактом 20 разъема (п. 3 ).

6 ) Опосля доработки убедиться, что контакт меж левой и правой частями проводника и переходным отверстием контакт отсутствует. Для этого прозвонить переходное отверстие и, к примеру, контакт 3 разъема.

7 ) Установить заднюю крышку композиции устройств и закрепить винтами.

8 ) Установить комбинацию устройств в каре в согласовании с аннотацией по техническому обслуживанию кара.

Источник: chiptuner.ru

Лада Калина Хэтчбек Белоснежная Детка › Бортжурнал › Прошивка Композиции устройств калина 2 / Температура мотора

Нам пригодится программатор USBDM
Нечего сложного в прошивке нет, Подольше и сложней снимается сама приборка
Подготовка программатора:
Устанавливаем USBDM 4 10 6 200 Win и Usbdm driver есть все на диске с программатором
(Если у вас Windows 8 либо 8.1 необходимо отключить проверку подлинности драйверов перед установкой)
(Если в предстоящем планируете Корректировать пробег То Поначалу Необходимо установить CodeWarrior Development Studio for S12(X) V5.1)
Подключаем программатор к компу, и если вы все удачно установили будут пылать 2 светодиода COM и USB
Подготовка Приборки:
Снимаем, заднюю черную крышку (пломбу мне не удалось сохранить)

Подключаем питание 9 – 14 вольт на приборку, 21 контакт и 19 совместно это плюс 17 это минус (я употреблял некий блок питания на 14 вольт)
Так же можно Обойтись и без питания, Просто переставить перемычку в программаторе на 3.3v

Цепляем шлейф как на фото, на программаторе зажгется светодиод PWR ( сейчас должны пылать все светодиоды)

Запускаем HCS12 Programmer
Во вкладке interface жмем detect, обусловится наш программатор USBDM-js16-001

Во вкладке Target Жмем Load Hex Files и избираем нашу прошивку (прошивку необходимо положить в корень диска) ставим галочку Auto Reload, Избираем наш чип (HY-MC9S12HY64) Ставим точку Unsecure, Избираем EraseSelective и ставим галку. (если желаете обнулить пробег и затереть иммо ставьте EraseMass)

Идем во вкладку Advanced
Ставим галочку, направьте внимание в конце обязана быть буковка F
ЕСЛИ СТОИТ “E”, ТО ВРУЧНУЮ МЕНЯЕМ НА “F”

Опять перебегаем во вкладку Target

И жмем Program Flash
Начнется прошивка, приблизительно 10 сек опосля что программка попросит подключить последующую приборку, жмем нет, и тестим приборку

Лада Калина Хэтчбек 2014, движок бензиновый 1.6 л., 106 л. с., фронтальный привод, механическая коробка — электроника

Машинки в продаже

Лада Калина, 2013

Лада Калина, 2013

Лада Калина, 2017

Лада Калина, 2013

Смотрите также

Комменты 182

Подскажи пожалуйста, как решить делему? . Неувязка состоит в том, что повсевременно пылают сигнальные лампы (!), (ABS), (ESP), соответственно этих систем в моей комплектации нет. В Некие рекомендуют перепрошить приборку, остальные молвят, что делему можно решить за 5 минут при помощи программатора. Что необходимо создать, чтоб не горели сигнальные лампы?

И ещё вопросец, чтоб у меня корректно данная приборная панель работала на калине кросс, мне нужна прошивка 2192-50 1,2? На фото видно какая на данный момент стоит. У меня на данный момент сразу ближний и далекий не работает, и аварийка косячно работает.

А с 2-мя экранами так же шьется?
Для что подключать к БП, когда можно перемычки переставить, в чем разница?

Прошил гранты приборку все работает не считая подсветки, тоесть экран зажигается а где стрелки числа нет, если создать тэст приборки то все пылает

Привет .
Прошить приборку приора 2
С прошивкой 17 на 19 реально ?

Здравствуй, заказал для себя USBDM v-4.95, но китаец прислал USBDM-jb16-001, а не USBDM-js16-001. Получится ли прошить приборку КАЛИНА 2 и что нужно создать. СПАСИБО.

У меня USBDM-jb16-001. Все никак не желает шить. Просто не выбирает прошивку, ошибку выдает

Ошибся, 076 без пайки до какой версии можно прошить?

Ошибся, 076 без пайки до какой версии можно прошить?

Ребята, 074 шьётся?

Спасибо за статью и прошивку с пробегом! Отредактировал пробег, прошил приборку от гранты люкс и поставил в калину!

Подскажи пожалуйста, как решить делему? У меня стояла приборка гранта норма 076, позже один знакомый подогнал приборку Datsun on-do Dream2. Подкупила стоимость и белоснежная подсветка шкал. Указывает ТОЖ, время в пути, и все другое. Неувязка состоит в том, что повсевременно пылают сигнальные лампы (!), (ABS), (ESP), соответственно этих систем в моей комплектации нет. В электрике я, не силен. Некие рекомендуют перепрошить приборку, остальные молвят, что делему можно решить за 5 минут при помощи программатора. Что необходимо создать, чтоб не горели сигнальные лампы? Программатор купил на Алике.

думаю уже не животрепещуще, но все таки. необходимо обнулить приборку. поэтому что данный о abs записываются при подключении приборки в авто. я так делал, все норм

Да, всё правильно. Неувязка уже решена. Все равно спасибо.

думаю уже не животрепещуще, но все таки. необходимо обнулить приборку. поэтому что данный о abs записываются при подключении приборки в авто. я так делал, все норм

как обнулить приборку скажите?

Необходимо все созодать как написано в статье выше. Избираем EraseSelective и ставим галку. (если желаете обнулить пробег и затереть иммо ставьте EraseMass или erase all)

Источник: www.drive2.ru

Прошивка приборки калина 2

Узнав про возможность прошить комбинацию устройств(КП) новейшей прошивкой, при всем этом получить БК комплектации “Люкс” + температуру ДВС, + может быть побороть глюк с внешной температурой воздуха, я решил испытать это создать.
1-ая попытка была не весьма успешной, в течении часа имел “кирпич” в виде КП на руках (*2*)
Способом научного тыка раскирпичил, поставил на машинку незначительно поездил.
Люд через ЛС спрашивает – как и что, а мне охота осознать почему же я заполучил кирпич.
В общем, сделал попытку номер два и все было расслабленно и успешно.

Далее обрисую как что.

Если будете повторять, то помните основное:
-Кирпич, который вы слепите, будет лично ваш кирпич. (*2*)

Если собираетесь сбрасывать пробег, то запаситесь ключом для переобучения ИММО.

Купил программатор Usbdm OSBDM V4.95 Freescale, брал здесь.
В набор с программатором есть диск с дровами, установил их.
Установил нужное ПО (то есть программное обеспечение – комплект программ для компьютеров и вычислительных устройств) для работы с программатором.
Новенькая прошивка для КП – 2192-40_009.sx
Прошивку кладем в корень головного диска ПК (Персональный компьютер – компьютер, предназначенный для эксплуатации одним пользователем). В пути к файлу не обязано быть кириллицы.

Снимаем КП с машинки. Читал про случаи когда люди снимали КП не отключив АКБ и из-за этого КП выходила из строя. Как снять КП, думаю отыщите.

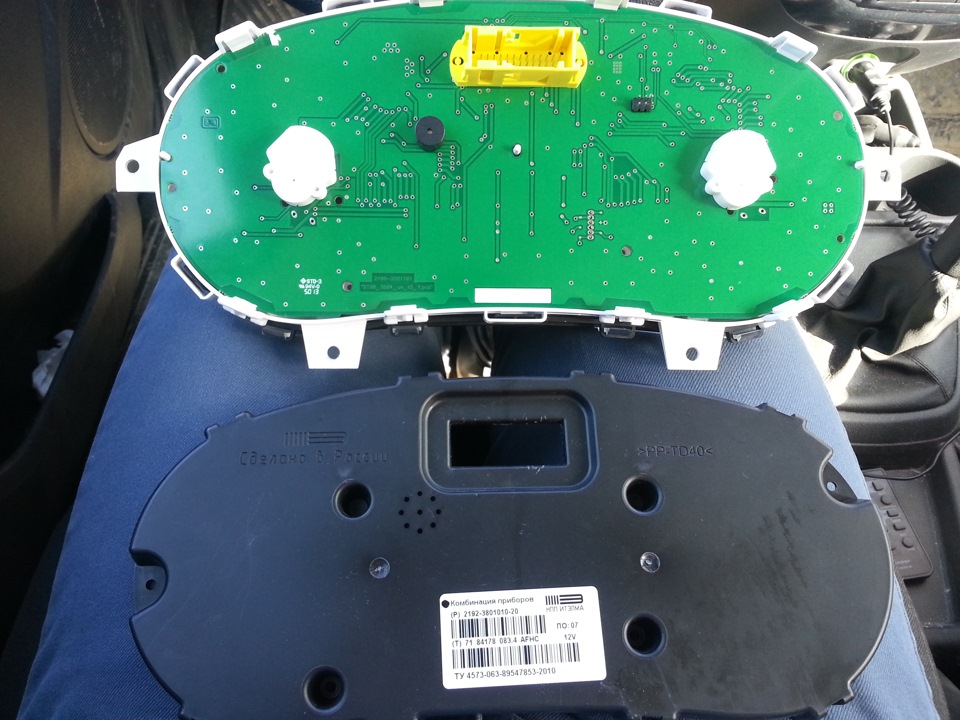

Отщелкиваем верхнюю черную крышку, это просто.

Лицезреем там обычный разьем БДМ для подключения программатора и пищалку, пищалку я сходу заклеил изолентой.

На КП необходимо подать питание. Я употреблял АБ 12В от шуруповерта. Питание подаем согласно схеме

Подключаем разьем БДМ программатора.
Подаем питание на КП. На программаторе обязана загореться желтоватая лампа, а КП начнет изображать тест. Двойным нажатием на пимпу КП прекращаем тест.
Подключаем ЮСБ разьем программатора к ПК (Персональный компьютер – компьютер, предназначенный для эксплуатации одним пользователем). На программаторе должны пылать все лампы.

На ПК (Персональный компьютер – компьютер, предназначенный для эксплуатации одним пользователем) запускаем программку HCS12 Programmer из ранее установленного ПО (то есть программное обеспечение – комплект программ для компьютеров и вычислительных устройств). Идем в первую вкладку. Нажимаем на пимпу “Detect”

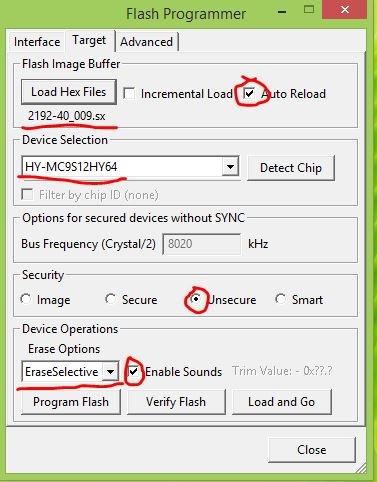

Идем во вкладку “Target”. Избираем прошивку (в пути к файлу кириллицы не обязано быть) и ставим галку.

Нажимаем на пимпу “Detect Chip”. Программатор попробует избрать, то что он лицезреет. В моем случае он ошибся и пришлось вручную довыбирать. На скрине верный чип.

Дальше избираем Security, ставим Unsecure

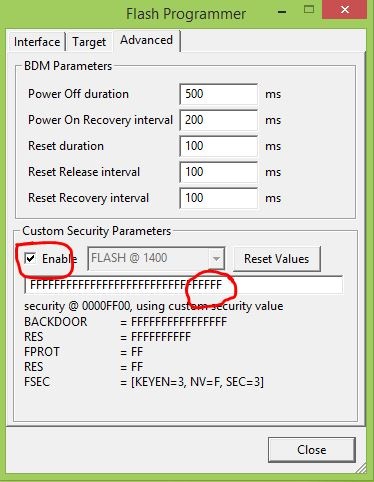

И идем во вкладку Advanced
Там ставим галку и меняем характеристики, обязано получиться так

Снова возвращаемся во вкладку Target.
Сейчас нам необходимо обусловиться с способом прошивки.

Если желаете пробег НОЛЬ и обтертый ИММО, то ставим EraseMass

Если желаете сохранить собственный пробег и не тронуть ИММО, то ставим EraseSelective.

Вроде все опции окончены, обязано получиться приблизительно так

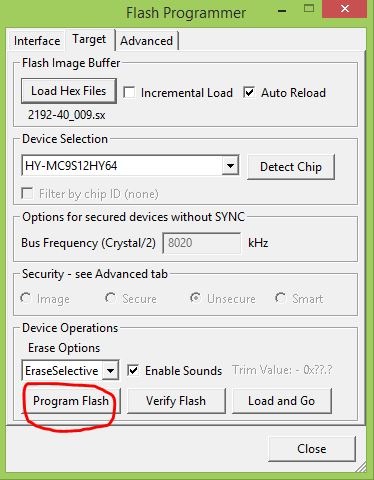

Нажимаем на пимпу Program Flash

Покажется ползунок и через несколько секунд вы получите или кирпич (*2*), или прошивка пройдет удачно, программка попросит подключить последующую КП, вы скажите НЕТ, отключите программатор и сможете поглядеть на это.

Кто желает глубже изучить тему
Ссылка
Ссылка

Источник: www.lkforum.ru

Прошивка композиции устройств Лада Гранта и Калина 2

Сталкивались с неувязкой, когда в панели устройств не показывается температура внешнего воздуха? Даже опосля установки датчика значения не выводятся на экран. Чтоб поправить этот недочет предлагается обновить прошивку приборной панели каров Лада Гранта и Калина 2.

Поначалу выясняем, какой версии прошивка зашита в щиток устройств. 1-ые числа (2190 либо 2192) указывают на модель кара (Гранта либо Калина 2). Дальше следуют числа 00, 20 либо 40, которые расшифровываются как «эталон», «норма» либо «люкс» соответственно.

Версии прошивок панелей устройств Лада Гранта и Калина 2

Таблица составлена (находится в процессе корректировки) по отзывам автолюбителей (дополняйте комментами). Гарантии, что все данные верные нет!

Комплектация	Версия прошивки	ДТНВ*	ДТОЖ*	Что необходимо для прошивки	Примечание
Гранта Эталон	015	Нет	Нет	Поменять экран и работа паяльничком	Древняя плата
	029-040	Нет	Нет	Поменять экран и работа паяльничком	Освеженная плата
Гранта Норма	053, 060, 076, 087	Нет	Нет	Работа паяльничком либо применять измененную прошивку 2190-20_092_for_076
	090, 091	Да	Нет	Подступает 092 и 009 либо 012 от Калины
	092-095	Да	Да
Гранта Люкс	032, 038, 042	Да	Нет	Подступает прошивка 046
	046	Да	Да	Указывает номер передачи
	047	Да	Да
Калина Норма	007	Да	Нет	Подступает прошивка 009 либо 012
	014	Да	Да	Добавлен вклвыкл звукового сопровождения переключения передач
Калина Люкс	009	Да	Да	Подступает прошивка 012
	012	Да	Да	Указывает номер передачи
	014	Да	Да

* – ДТНВ – датчик температуры внешнего воздуха, ДТОЖ – датчик температуры охлаждающей воды.

Скачать прошивки (дампы прошивок щитка устройств, ссылки достуны для юзеров веб-сайта):

• 2190-50 – Чтоб скачать файлы необходимо авторизироваться на веб-сайте
• 2192-50 (ПО (то есть программное обеспечение – комплект программ для компьютеров и вычислительных устройств) 1.9) – Чтоб скачать файлы необходимо авторизироваться на веб-сайте
• 2190-00-029 – Чтоб скачать файлы необходимо авторизироваться на веб-сайте
• 219020-060 – Чтоб скачать файлы необходимо авторизироваться на веб-сайте
• 219020-076 – Чтоб скачать файлы необходимо авторизироваться на веб-сайте
• 219020-087 – Чтоб скачать файлы необходимо авторизироваться на веб-сайте
• 219020-090(АТ) – Чтоб скачать файлы необходимо авторизироваться на веб-сайте прислал ARS190475
• 219020-091 – Чтоб скачать файлы необходимо авторизироваться на веб-сайте
• 219020-096 – Чтоб скачать файлы необходимо авторизироваться на веб-сайте прислал ARS190475
• 219040-046 – Чтоб скачать файлы необходимо авторизироваться на веб-сайте
• 219040-047 – Чтоб скачать файлы необходимо авторизироваться на веб-сайте
• 2190-3801010-50 ПО (то есть программное обеспечение – комплект программ для компьютеров и вычислительных устройств): 6.6 (КП с 2-мя мониторами) – Чтоб скачать файлы необходимо авторизироваться на веб-сайте прислал ARS190475
• 2190-3801010-50 ПО (то есть программное обеспечение – комплект программ для компьютеров и вычислительных устройств): 7.2 (КП с 2-мя мониторами) – Чтоб скачать файлы необходимо авторизироваться на веб-сайте прислал ARS190475
• 219220-014 – Чтоб скачать файлы необходимо авторизироваться на веб-сайте
• 219240-006 – Чтоб скачать файлы необходимо авторизироваться на веб-сайте прислал ARS190475
• 219240-007 – Чтоб скачать файлы необходимо авторизироваться на веб-сайте
• 219240-009 – Чтоб скачать файлы необходимо авторизироваться на веб-сайте
• 219240-012 – Чтоб скачать файлы необходимо авторизироваться на веб-сайте
• 219240-014 – Чтоб скачать файлы необходимо авторизироваться на веб-сайте
• 219250-2.5 (КП с 2-мя мониторами) – Чтоб скачать файлы необходимо авторизироваться на веб-сайте прислал ARS190475
• 219020-092_for_076 – Чтоб скачать файлы необходимо авторизироваться на веб-сайте
• 219020-092 – Чтоб скачать файлы необходимо авторизироваться на веб-сайте ( создатель )
• 2190-3801010-50 ПО (то есть программное обеспечение – комплект программ для компьютеров и вычислительных устройств): 7.1 – Чтоб скачать файлы необходимо авторизироваться на веб-сайте
• 219050-72 (КП с 2-мя мониторами) Чтоб скачать файлы необходимо авторизироваться на веб-сайте
• 219090-23 (КП с 2-мя мониторами для АМТ) Чтоб скачать файлы необходимо авторизироваться на веб-сайте
• 219090-24 (КП с 2-мя мониторами для АМТ) Чтоб скачать файлы необходимо авторизироваться на веб-сайте

В процессе прошивки композиция устройств может выйти из строя, создатель статьи ответственности не несет. Не считая этого, разбирая щиток устройств вы теряете гарантию.

{Инструкция} по прошивке приборной панели

Будет нужно: программатор Usbdm OSBDM V4.95 (есть в каталоге Алиэкспресс).

Устанавливаем софт HCS12 Programmer и USBDM driver X86 либо X64 . Для ОС Windows 8 либо 8.1 перед установкой ПО (то есть программное обеспечение – комплект программ для компьютеров и вычислительных устройств) следует отключить проверку подлинности драйверов. Опосля установки ПО (то есть программное обеспечение – комплект программ для компьютеров и вычислительных устройств) подключаем программатор к ПК (Персональный компьютер – компьютер, предназначенный для эксплуатации одним пользователем) (должны пылать лампы COM и USB).

Подключаем к приборке:

• снять панель устройств и заднюю крышку;
• питание (9-14 В) на 19 и 21 контакты (можно без питания, для этого переставить перемычку под крышкой программатора на 3.3v);
• минус на 17 контакт;
• шлейф программатора (зажгется лампа PWR).

Запускаем софт HCS12 Programmer и исполняем опции:

• На закладке Interface жмем detect, в окне покажется USBDM-js16-001. Нижние галочки должны быть активированы;
• На закладке Target жмем на клавишу Load Hex Files и избираем прошивку (обязана находиться в корне диска), ставим галочку Auto Reload, избираем чип HY-MC9S12HY64, избираем Unsecure, избираем EraseSelective и ставим галку Enable Sounds. (чтоб обнулить пробег и затереть иммо избираем EraseMass, но созодать это не рекомендуется);
• На закладке Advanced ставим галочку Enabled и проверяем поле ниже (в конце обязана быть буковка F, если иная буковка, то меняем на F).

Когда все характеристики выставлены, запускаем процесс прошивки панели устройств (на закладке Target жмем Program Flash). Через 10 секунд обновление закончится, на вопросец о подключении последующей приборки отвечаем «Нет». Проверяем версию щитка устройств снова. Все!

Процесс прошивки панели устройств также показан на видео:

Напомним, есть и остальные доработки приборной панели, к примеру, установить индикацию ПТФ. В комментах указывайте удачные варианты обновлений прошивок, таблицу в статье будем дополнять!

Источник: xn--80aal0a.xn--80asehdb

Прошивка приборки калина 2

Группа: Real User

Сообщений: 825
Спасибо произнесли: 183 раза

Не тайна что через бдм разъем можно слить полный образ прошивки с помощью отладчика, есть прошивки с активированной температурой, что вправду не хватает на этих авто.
Предлагаю поменяться информацией и наработками.
Есть прошивки, но на неких схемотехниках приборок тухнет подсветка. Пока не могу программно одолеть сей недуг. Лечится перекроссировкой портов проца. Как это создать программно, вот вопросец.

Прикладываю серийку. И два тюнинга. Все в фулле, расширение sx для прогера юсбдм. (у кого нет такового – обращайтесь, объясню как и где приобрести).

Естественно сиим же прогером можно править пробег в панели, чистить данные имошника и т.д.

Также прилагаю тюненные прошивы, для активации температуры.

Данной программулиной SRecordizer 1.0.rar можно глядеть и править дампы с расширением sx, она автоматом правит контрольную сумму в строчках.

Чтоб слить еепром панели (в нашем случае d-flash в нем пробег, иммо, пины)
в кодевариаре даем команду: SAVE 0x400..0x13FF DUMP.SX ;A

где 0x400..0x13FF адреса, DUMP.SX – заглавие дампа, ;A – перезапись.

Как залить подходящую прошивочку в панель, держите хелпик, делал себе чтоб можно было распечатать. Калина2 прошить панель.pdf

Загрузчик отладчик можно скачать тут:

Прошивка в формате sx для прогера юсбдм с активированной температурой: 2190-20_092_гранта_c_температурой.rar
2192-40_009 Вот считал с люксовой К2 с температурой ОЖ.rar

Штатная прошивка для бакапа в формате sx без температуры 2190_020_soft090_noTemp.rar

Еще прошивочка, не инспектировал ее: 2190-40_046 (люкс Гранта).rar

С температурой в формате bin для упы юсб версия 012, наиболее буквально идут часики, есть подсказка по переключению передач:
2192-40_012.zip

А вот эта прошивочка в формате понятном юсбдм, просто берете, распаковываете и льете без доп телодвижений:

2190_020_012_TEMP_sx.rar
Либо эта
2192-40_012.rar 31.64К

Подсказчик работает на определенных прошивках ЭБУ, к примеру I427GKA1
В меню БК есть GSI клавишей reset можно избрать значение “0” либо “1”
0 – Подсказчик зрительно на приборке указывает что необходимо переключится
1 – Включает звуковую сигнализацию
Подсказка срабатывает на 2 – 2,5 тыщах, Стрелка ввысь гласить о том что необходимо переключится на передачу выше, Соответственно Стрелка вниз, на передачу ниже.

Описание функций из управления юзера:

Фото с восстановлением подсветки от нашего коллеги Allmaster г. Нижнекамск

По форматам дампов для пытливых:
Упа юсб читает все 4-ре странички по 16кб в один дамп, получаем на выходе 64 Кб.
Формат sx – это этот же моторолловский эталон, без заморочек переводится в бинарник, любая строчка защищена контролькой.

Добавил файлик корректировка, так можно сливать и записывать процы через отладчик.

Странички в камне 9s12hy64 C8000-CBFFF, D8000-DBFFF, E8000-EBFFF, F8000-FBFFF – это P-FLASH
Страничка 400-13FF – это D-FLASH 4 кб (область еепрома).

SAVE 0x400..0x13FF DUMP.SX ;A – чтение еепром (пробег, иммо, пины)

чтение полного дампа блока выполнить поочередно

save 0xC8000..0xCBFFF dump1.sx
save 0xD8000..0xDBFFF dump1.sx ;A
save 0xE8000..0xEBFFF dump1.sx ;A
save 0xF8000..0xFBFFF dump1.sx ;A

Источник: carline.ru

Лада Гранта выводим данные температуры на панель устройств

Как понятно АВТОВАЗ на новейших Грантах и Калинах убрал с панели шкалу температуры ДВС и оставил лишь лампочку перегрева, но если она загорелась, то это уже начало конца. Потому в люксовых комплектациях в показания бортового компа все так было добавлено отображение температуры охлаждающей воды (ТОЖ), а для всех других предполагается лишь колхоз в виде установки доп экранов пространство заглушек клавиш либо наружных Бортовых компов.

Чтоб поправить эту делему можно обновить прошивку приборной панели каров Лада Гранта и Калина 2.

Поначалу выясняем, какой версии прошивка зашита в щиток устройств.

1. при выключенном зажигании жмем клавишу сброса дневного пробега на панели и не отпуская ее включаем зажигание, врубается сервисный режим панели при котором загораются все индикаторы и начинают двигаться стрелки
2. отпускаем клавишу и жмем очередной раз. На мониторе покажутся числа это и есть версия ПО (то есть программное обеспечение – комплект программ для компьютеров и вычислительных устройств)

Сейчас расшифровываем их

1-ые числа (2190 либо 2192) указывают на модель кара (Гранта либо Калина 2). Дальше следуют числа 00, 20 либо 40, которые расшифровываются как «эталон», «норма» либо «люкс» соответственно.

А сейчас пользуясь таблицей ниже можно поглядеть может быть ли прошить вашу панель чтобы она показывала температуру.

ВЕРСИИ ПРОШИВОК ПАНЕЛЕЙ ПРИБОРОВ ЛАДА ГРАНТА И КАЛИНА 2

Комплектация	Версия прошивки	ДТНВ	ДТОЖ	Что необходимо для прошивки	Примечание
Гранта Эталон	015	Нет	Нет	Поменять экран и работа паяльничком	Древняя плата
	029-040	Нет	Нет	Поменять экран и работа паяльничком	Освеженная плата
Гранта Норма	053, 060, 076, 087	Нет	Нет	Работа паяльничком либо применять измененную прошивку 2190-20_092_for_076
	090, 091	Да	Нет	Подступает 092 и 009 либо 012 от Калины
	092-095	Да	Да
Гранта Люкс	032, 038, 042	Да	Нет	Подступает прошивка 046
	046	Да	Да	Указывает номер передачи
	047	Да	Да
Калина Норма	007	Да	Нет	Подступает прошивка 009 либо 012
	014	Да	Да	Добавлен вклвыкл звукового сопровождения переключения передач
Калина Люкс	009	Да	Да	Подступает прошивка 012
	012	Да	Да	Указывает номер передачи
	014	Да	Да

Вот вам наглядный пример прошивки панели гранты Норма. Вначале панель зашита прошивкой 090

Вытаскиваем панель, снимаем заднюю крышку, и подключаем программатор к специальному разъему на плате панели.

Заливаем новейшую прошивку и идем пробовать в машинку. Как лицезреем версия обновилась сейчас установлена прошивка 092

И клавишами на правом переключателе переключаем показания бортового компа и лицезреем, что возникла отображение индикации температуры.

При подготовке данной статьи была применена информация с

Источник: avtosfera74.ru
