Подиум для динамиков в двери

Инструкция по изготовлению подиумов под акустику

Акустические подиумы выполняют функцию улучшения звуков в машине. Конструкции способны вывести обычное звучание на новый уровень. Ведь все водители — меломаны только и мечтают добиться высоких басов в своих аудио системах.

Подиумы в двери под акустику любого автомобиля, будь то Ауди А6 С4, Пежо 206 или Шевроле, можно изготовить своими руками. И не придется покупать готовые экземпляры.

Как изготовить подиум в авто

Первым делом хозяин машины, желающий самостоятельно смонтировать площадку под динамики, должен определиться с подходящим местом для нее. Затем следует подумать: какой формы он хочет сделать площадку. Ведь существуют разные формы. Здесь все зависит от фантазии автовладельца.

Важно понимать: если изготовление подиумов под акустику осуществляется новичком, то он может совершить ошибку при выборе формы. В результате этого конструкция будет мешать ручке в процессе открытия или закрытия дверки, а также, работе стеклоподъемников. Поэтому, идею о форме надо тщательно продумывать или посоветоваться с бывалыми установщиками.

Начать надо со следующих действий:

  1. Найти лист плотного картона.
  2. На нем нарисовать форму, учитывая ее практичность.
  3. Вырезать форму ножницами.

Площадка для акустики

Изготовление площадки для колонки

  1. Измерить размер колонки для магнитолы. А также сделать замеры защитной сетки.
  2. Нарисовать на картоне кольцо с учетом того факта, что внутренний диаметр соответствует диаметру места под посадку колонки. А внешний диаметр кольца равняется диаметру защитной сетки. Чтобы получилось грамотно, надо к кольцевому диаметру прибавить 6 мм. Для колечка декоративного.
  3. Перевести картонный макет на лист фанеры и обвести. Лучше взять фанеру не менее 8 мм.
  4. Выпилить все детали — формы. Декоративное колечко лучше приклеить к основе и прикрепить маленькими гвоздиками.

Детали для подиума

Как осуществить сборку

Зафиксировать кольцо к основанию пользуясь проставками. Их можно сделать из любых подходящих материалов. Например из брусьев или жестянки. Многие выполняют проставки из реек, подходящих по размеру. Чтобы увеличить прочность проставок, необходимо их сначала проклеить, затем закрепить саморезами.

После всех манипуляций площадку под акустику авто необходимо чем-нибудь наполнить. Каркас должен быть очень жестким. Обычно используется монтажная пена. С ней удобно работать, хоть она и не слишком прочна. Эпоксидная смола для этой цели больше подходит. Профессионалы рекомендуют работать с ней.

Наполнение площадки

Вставит в колечко бумажный кулек. Пена или смола наносится очень ровным слоем. Начинать следует от основания. Когда пена полностью высохнет, вырезать лишнее.

Затем отшлифовать деталь наждачкой. Важно добиться идеальной гладкости поверхности кольца. На поверхность наносится шпаклевка, заранее смешанная с ПВХ клеем. Чтобы не допустить осыпания. Шпаклевка наносится тоненькими слоями. Каждый слой должен хорошо просыхать. Снова отшлифовать.

Как обтянуть деталь

Обтягивать готовую деталь лучше искусственной кожей. Многие подбирают материал по цвету и внешнему сходству с обивкой двери. Например, в таких дорогих марках авто, как Шевроле Лачетти Хэтчбэк или Аудио А6 С4 будет не красиво смотреться подиум из другого материала.

Динамик для авто

Натяжение кожи осуществляется от кольца до концов детали. Все стороны надо перетягивать несколько раз. В завершении перетяжки кожу закрепляют степлером и лишние ее части аккуратно отрезают.

Установка площадки в дверь

Готовая деталь прикрепляется на саморезы. Лучше купить «под дерево». Саморезы надо вкручивать изнутри обшивки. Так выглядит эстетичнее. После завершения монтажа надо прикрутить на место все детали дверки: ручки и декор.

Установка динамика в дверь

Изготовление подиумов под акустику в авто — не такая уж и сложная задача, если брать во внимание все рекомендации. Более понятно и наглядно процесс изготовления подиума под акустику можно посмотреть на видео от профессионалов.

Источник: 1avtozvuk.ru

Как сделать подиумы под динамики своими руками

Для чего нужно делать своими руками подиумы для динамиковв автомобиле. На этот вопрос имеется несколько ответов. Подиум для динамических головок нужен в том случае, когда автовладелец собирается изменить конфигурацию акустических систем. Это может включать увеличение количества громкоговорителей или установку новых, более мощных устройств, размеры которых не позволяют разместить их на старых посадочных местах. Кроме того сделав подиум под динамики своими руками, можно выбрать любое направление звукового потока динамика. Его можно направить вперёд, вверх или на пассажиров заднего сидения.

Установочные конструкции для громкоговорителей делятся на внутренние и наружные. Внутреннее посадочное место размещается на двери, передней панели или потолке салона. Внешние подиумы предназначены для установки динамиков большой мощности и имеют более тяжёлую конструкцию. Посадочные места для динамиков должны отвечать определённым требованиям. Элементы конструкций не должны препятствовать свободной циркуляции воздуха внутри акустического пространства, иначе это создаст помехи при воспроизведении низких частот. Перед диффузором не должно быть «тоннеля», что заметно ухудшает качество звука.

Как изготовить подиумы под динамики своими руками

Акустические конструкции в салоне автомобиля выполняют сразу несколько функций:

  • Изменяют стиль салона
  • Увеличивают качественные возможности акустики
  • Позволяют разместить нестандартные громкоговорители

Подиум для динамика своими руками можно сделать по разной технологии, с применение простых в обработке материалов. Для выполнения этой работы в домашних условиях проще всего использовать многослойную фанеру или другие прессованные материалы, изготовленные из древесных отходов.Несложные конструкции для повторения в домашних условиях, можно сделать из следующих компонентов:

  • Многослойная фанера
  • Металлический профиль
  • Капроновая ткань
  • Эпоксидная смола
  • Декоративная кожа
  • Акустическая ткань или сетка

Подиумы под 13 динамик своими руками

Динамики такого размера размещаются обычно в передней части салона. Основой конструкции является 10 мм фанера. Хорошо если имеется материал с пропиткой. Такая фанера не будет расслаиваться, и подиум будет служить долго. Сначала из многослойной фанеры, с помощью лобзика выпиливаются установочные кольца соответствующего диаметра и основание. Два кольца образуют полый цилиндр, который будет посадочным местом для громкоговорителя. Кольца и основание соединяются не соосно, а так чтобы диффузор акустической системы был направлен в требуемую сторону. Это достигается смещением вертикальных направляющих на нужный угол.

Направляющие выпиливаются из той же фанеры и фиксируются саморезами. Для того чтобы соединение было более прочным в точку соединения добавляется немного эпоксидной смолы.Затем пустотелую конструкцию нужно заполнить монтажной пеной. В место установки динамика помещается свёрнутая в трубку плотная бумага. После полного высыхания монтажной пены бумага удаляется, а конструкция обрабатывается острым ножом и шкуркой для придания ей нужной формы. В качестве декоративного покрытия используется кожзаменитель. Его цвет выбирается с учётом дизайна салона автомобиля. Покрытие из искусственной кожи приклеивается клеем 88. Эту работу следует выполнять очень аккуратно, так как вторичная переклейка приводит к ухудшению внешнего вида конструкции. Громкоговоритель такого диаметра имеет маленькую мощность, поэтому для крепления подиума на место установки не требуется специального крепления.

Подиумы под 16 динамики своими руками

Громкоговорители 16 см могут входить в конструкцию акустической системы, состоящую из двух активных элементов. Подиумы для такой акустики обычно устанавливаются на дверях салона автомобиля. Чтобы сделать своими руками подиумы для колонок 16 см потребуется многослойная фанера, стеклоткань, монтажная пена и эпоксидная смола.Сама технология достаточно простая, но потребует время на просушку слоёв ткани после пропитки эпоксидной смолой.Сначала из многослойной фанеры выпиливаются все элементы будущей акустической системы. Это основание, кольца для установки динамиков и вертикальные соединения. Затем конструкция собирается в единое целое. В качестве вертикальных элементов можно использовать деревянные бруски или металлический крепёжный профиль.

Читайте также:  Топливный кран для мотоцикла

Далее вся конструкция заливается монтажной пеной, за исключением мест, для установки громкоговорителей. Затем с подиума удаляется всё лишнее, и его поверхность обрабатывается мелкой шкуркой.Для прочности на поверхность наносится тонкий слой эпоксидной смолы с отвердителем и втирается в поры монтажной пены. Эту процедуру можно повторить несколько раз. Готовый подиум, по слою смолы, окончательно шлифуется. Отделка готового изделия выполняется с помощью искусственной кожи.

Подиумы для динамиков в двери своими руками можно сделать и по другой технологии. После того, как каркас для установки динамиков будет сделан, вся конструкция обтягивается тонкой тканью, которая пропитывается полиэфирным лаком или смолой. После полного высыхания на заготовку наносится тонкий слой эпоксидной смолы и стеклоткань.

Слоёв стеклоткани с эпоксидной смолой должно быть не меньше трёх. После полного высыхания будущего подиума на конструкцию наносится слой стекловолоконной шпатлёвки. Всё лишнее обрезается, а поверхность доводится до кондиции крупной и мелкой шкуркой. Для отделки готового изделия можно использовать кожзаменитель или несколько слоёв эмали, которая подбирается в тон отделки салона.По этой технологии, можно сделать подиумы для колонок своими руками на один два или три динамика.

Подиумы для динамиков своими руками под 20

Динамики диаметром 20 см отличаются большими размерами и приличной мощностью. Такие акустические системы обычно устанавливают на полку багажника. Для того чтобы сделать подиумы под 20 динамики своими руками, нужно использовать толстую фанеру. Сначала из неё вырезается основание по размерам посадочного места. Толщина материала должна быть как можно более толстой, так как мощные громкоговорители и крепёжная доска могут резонировать на большой мощности. Из такой же фанеры выпиливаются кольца под акустику и вертикальные стойки, обеспечивающие необходимый наклон.

Установочные места громкоговорителей обтягиваются тонкой капроновой тканью и пропитываются лаком. Верхняя часть вырезается и удаляется.На затвердевшую поверхность наносится слой эпоксидной смолы и стеклоткань. После нанесения 3-4 слоёв и полного высыхания поверхность зачищается и шлифуется. Обтянуть готовую полку можно любым декоративным материалом, обивочной тканью или искусственной кожей. Некоторые автовладельцы устанавливают акустические системы на потолок автомобильного салона. Изготовить подиумы для потолочной установки не сложно по описанным схемам.

Источник: dinamikservis.ru

Делаем подиумы для акустики на двери автомобиля

Всегда приятно водить автомобиль под звучание любимых песен и музыкальных композиций. Для этого многие водители покупают дорогостоящие усилители, сабвуферы, стереосистему. При этом динамики устанавливаются не только под задним стеклом, но также на дверях автомобилей, что позволяет получить более четкое и качественное звучание. Однако установка динамиков в штатном виде, смотрится не так красиво. Чтобы украсить даже обычные динамики и установить их на двери, можно собственноручно смастерить подиумы, что мы и сделаем сейчас.

Первым делом предлагаем посмотреть авторский видеоролик, а потом попытаться повторить процесс изготовления подиумов вместе с нами.

Итак, для того, чтобы сделать подиумы для динамиков на двери автомобиля, нам понадобится:
– картон;
– канцелярский нож;
-пила;
– ДСП;
– клей;
– наждачная бумага;
– напильник;
– саморезы;
– карпет.

С материалами разобрались, теперь можно приступать к изготовлению наших подиумов. Берем кусок картона и канцелярским ножом делаем шаблон будущих подиумов.

Теперь используем наш шаблон для изготовления трех слоев подиума. Для этого берем 15 мм ДСП и пилой отрезаем три куска по шаблону. Особо следует отметить, что последний слой из ДСП должен быть на 5 мм меньше остальных двух.

Далее берем клей и склеиваем все три слоя. Клеить нужно тщательно, чтобы не осталось свободных мест, поскольку это в дальнейшем может стать причиной лишних звуков и тресков.

Теперь при помощи наждачной бумаги и напильника обрабатываем углы заготовки подиумов. Тот слой, который был на 5 мм меньше остальных, фактически будет верхним. После обработки заготовка должна получится слегка закругленной и зауженной в верхней части, что придаст ей больше красоты и эффектности.

Для большей надежности на этом этапе можно дополнительно укрепить слои ДСП саморезами.

Пришло время эстетической части, а именно – обделки заготовки. Для этого нам необходим небольшой кусок карпета, которым мы и обклеим будущие подиумы. Опять же советуется делать все предельно внимательно и без лишней спешки, чтобы не осталось складок и неровностей.

Осталось лишь отрезать среднюю часть карпета, установить динамики, прикрепить наши подиумы на двери автомобиля и любоваться их красивым видом, а также изящным звучанием.

Источник: usamodelkina.ru

Communities › Автозвук › Blog › Установка мидов в двери. Подиумы. Щиты.

Всем привет.
Давненько ничего не выкладывал))

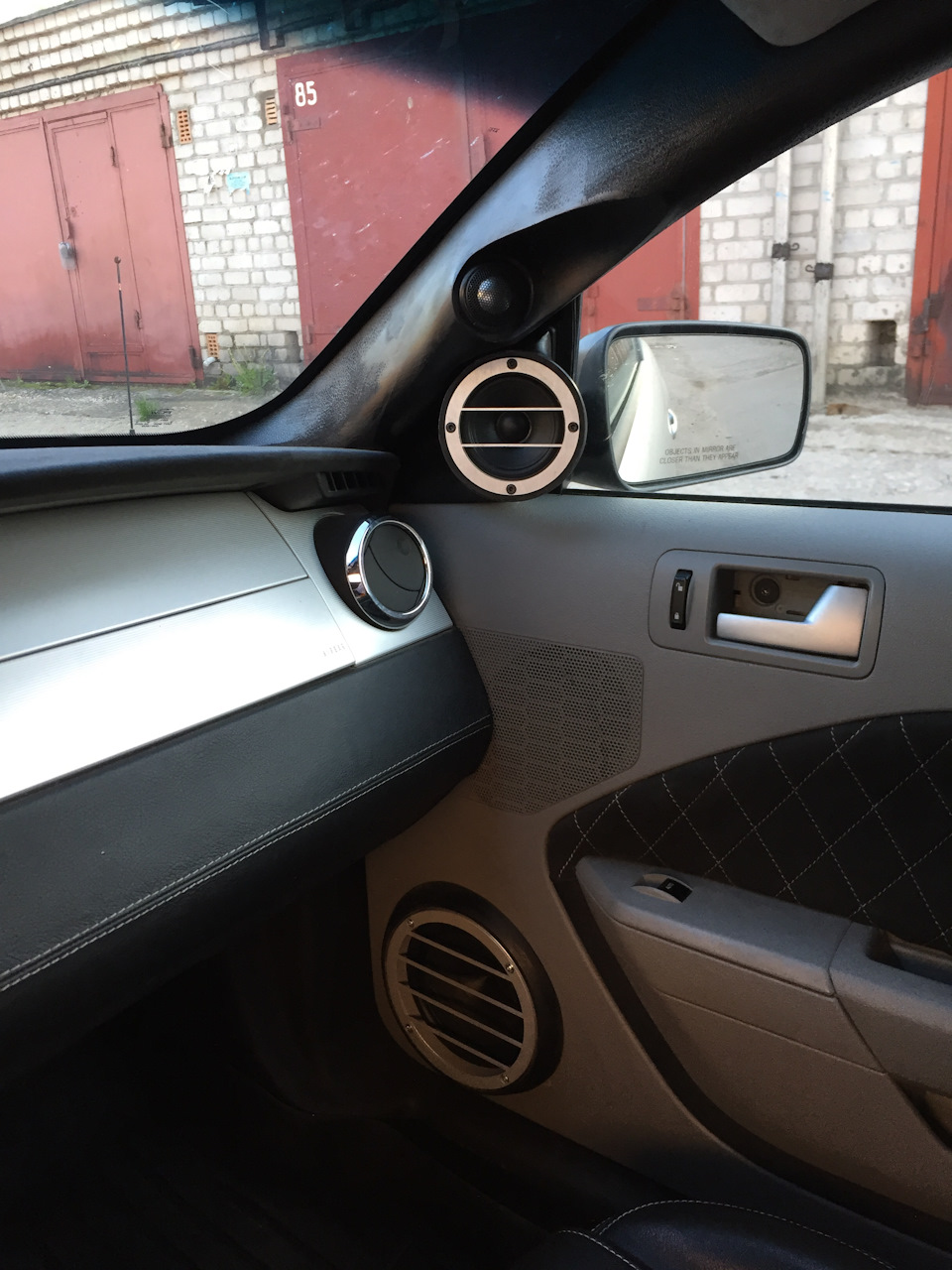

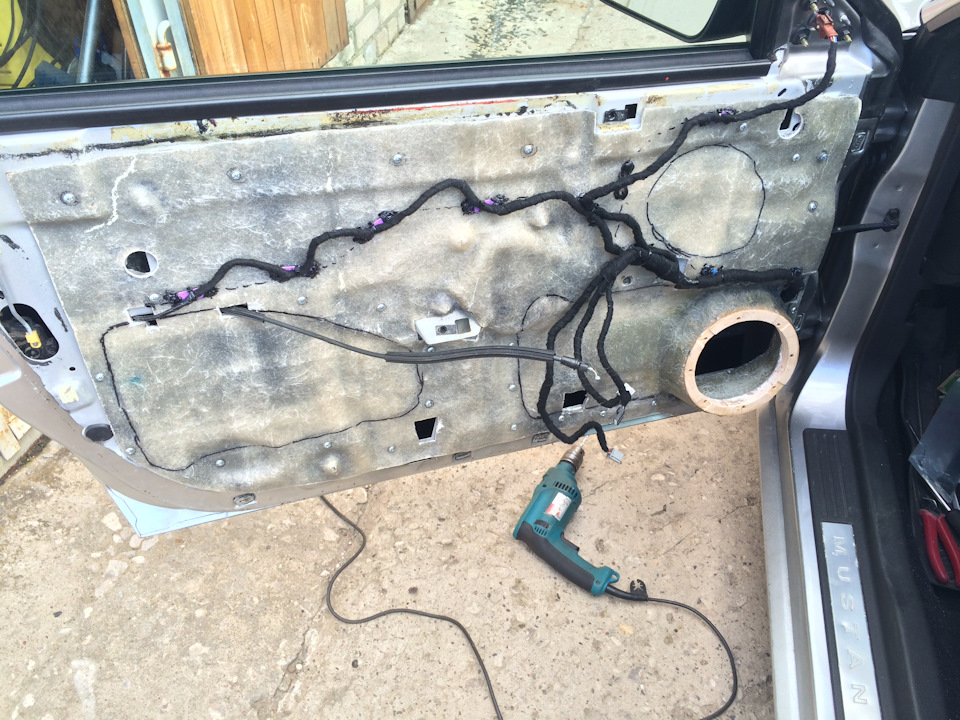

Так я ставил миды в двери.

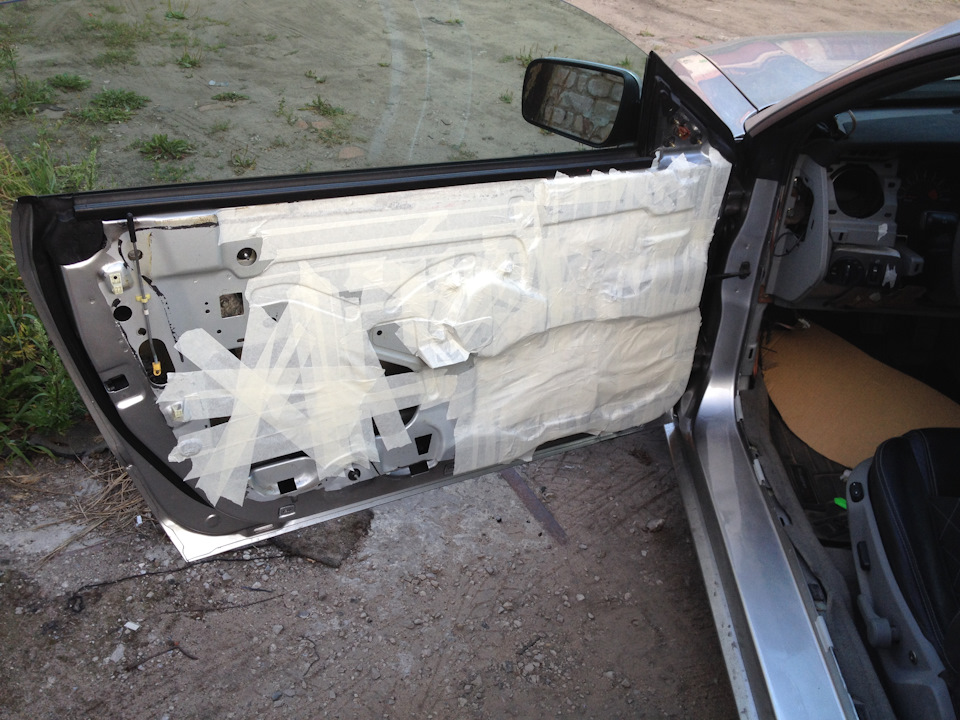

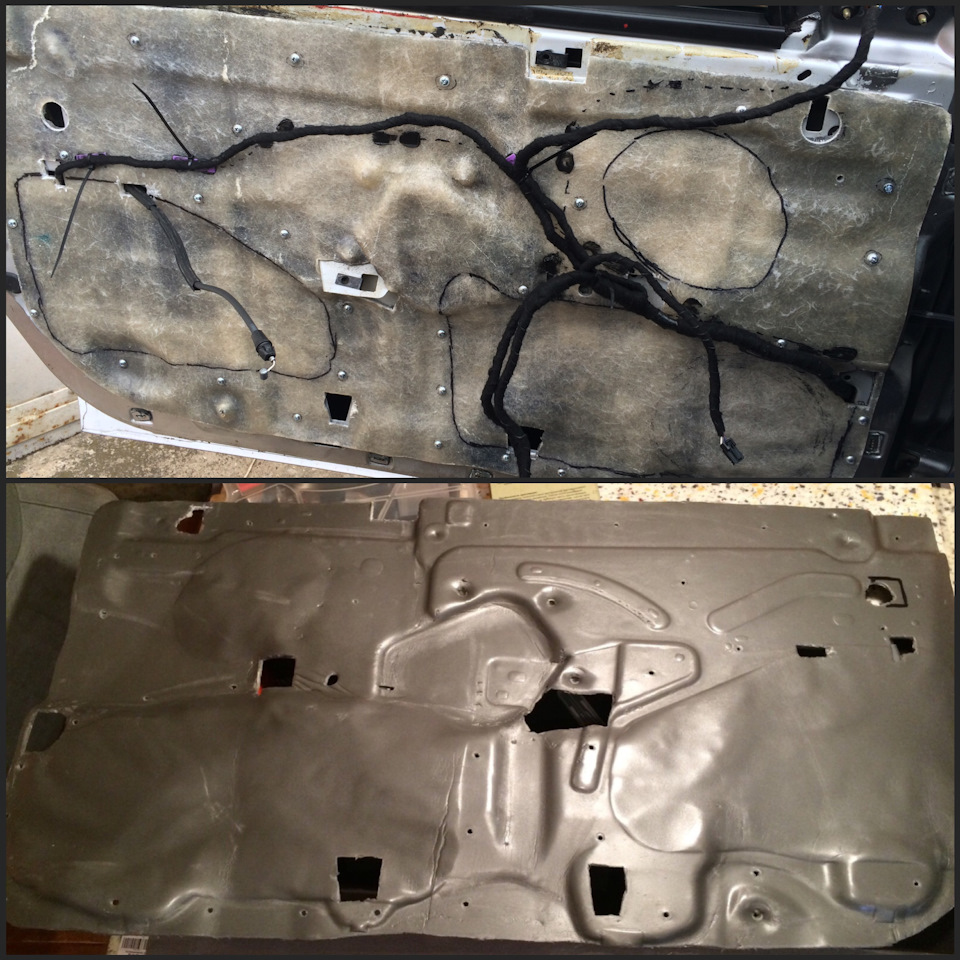

Поскольку на дверях есть несколько достаточно больших технологических отверстий, а клеить их виброй не наш случай.
Да и нам нужно подготовить нормальную основу под дальнейшую установку мидов.

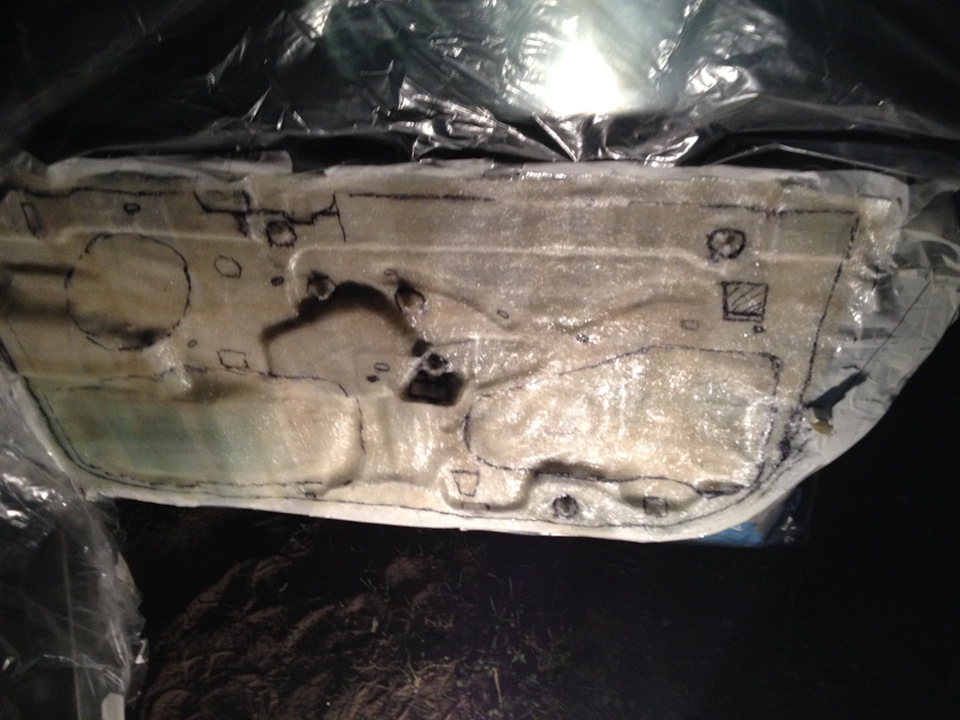

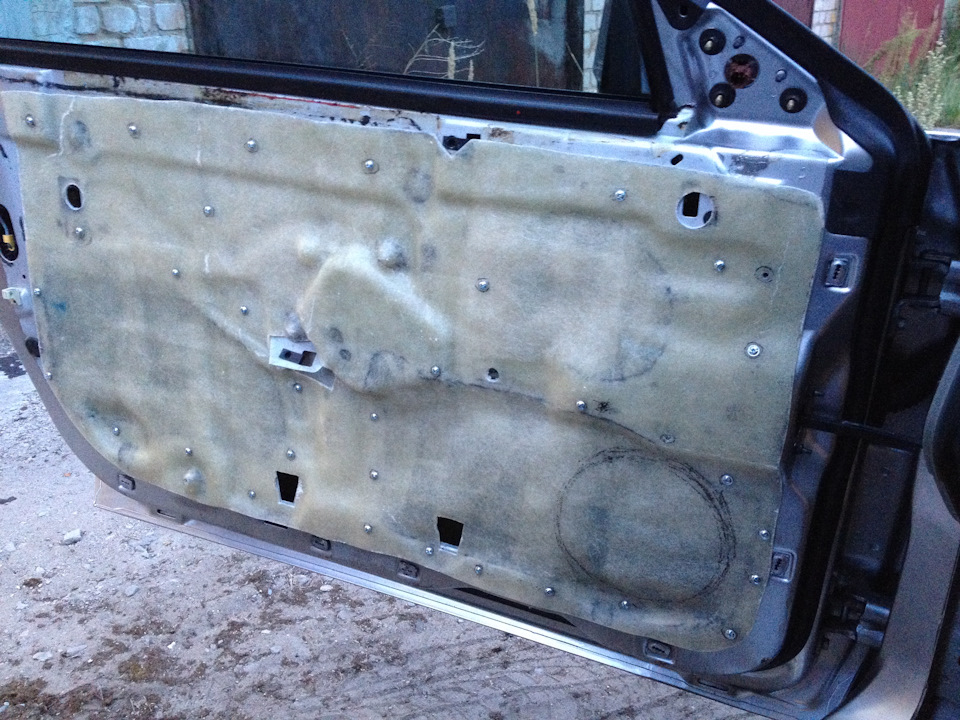

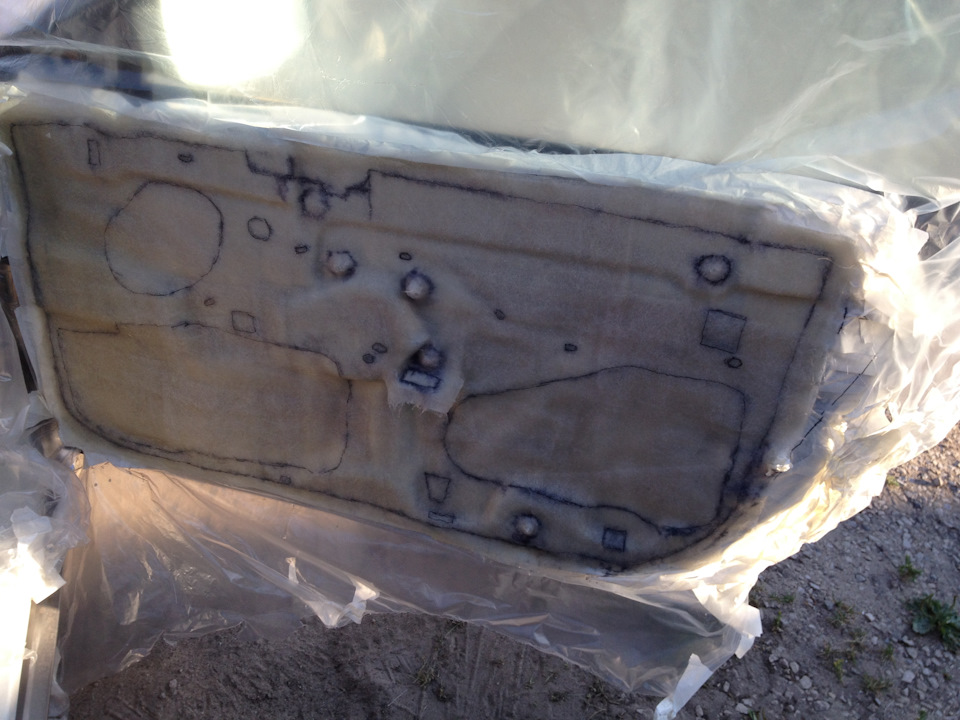

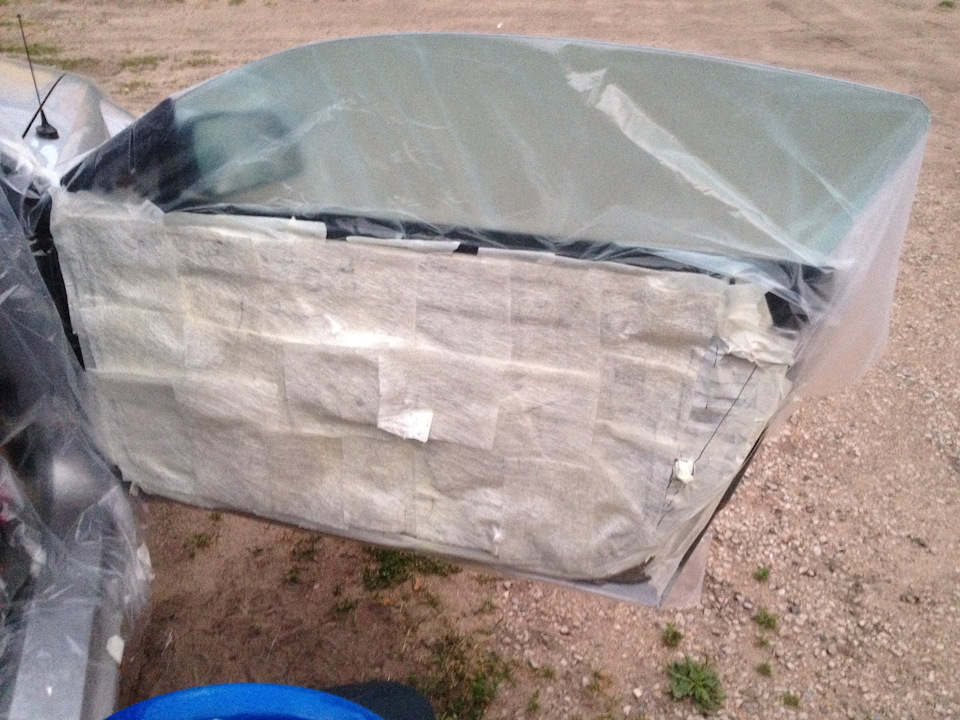

В общем щиты. И забегая немного вперед, учитывая эффект шумоизоляции от них, то это оправданно на 100%.

Да и делается все очень просто.

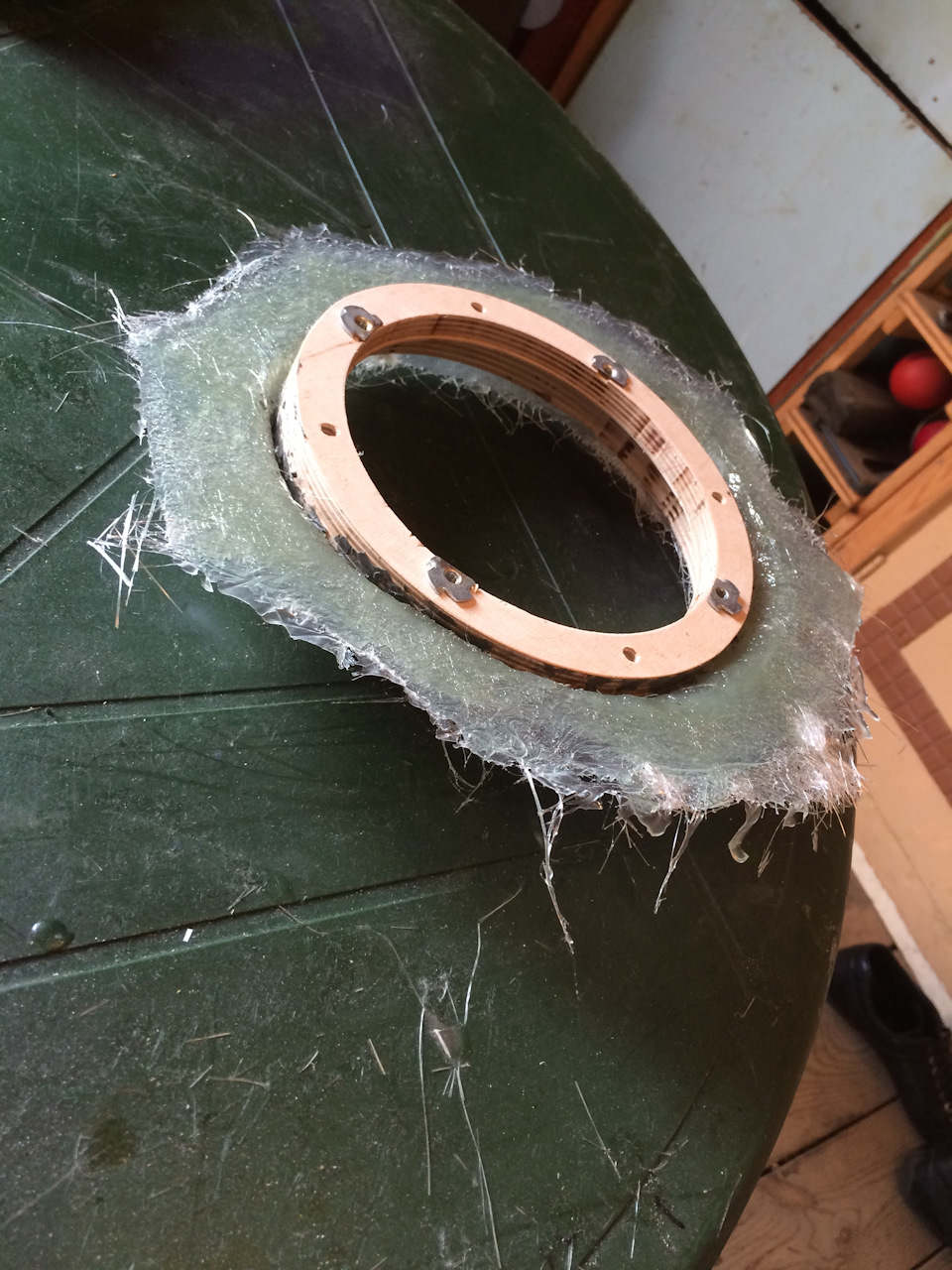

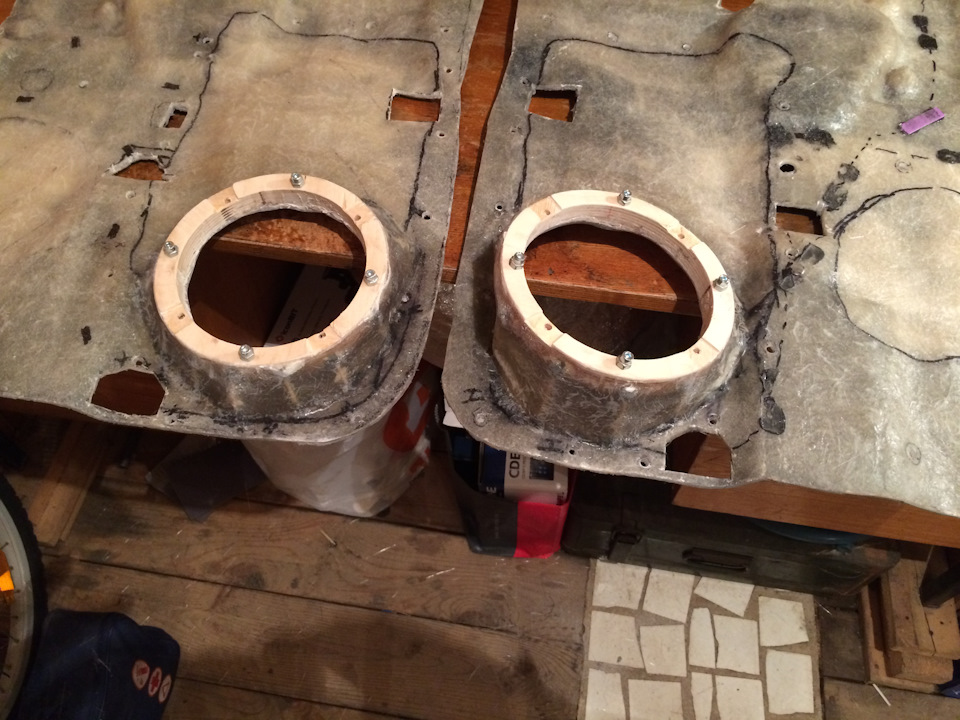

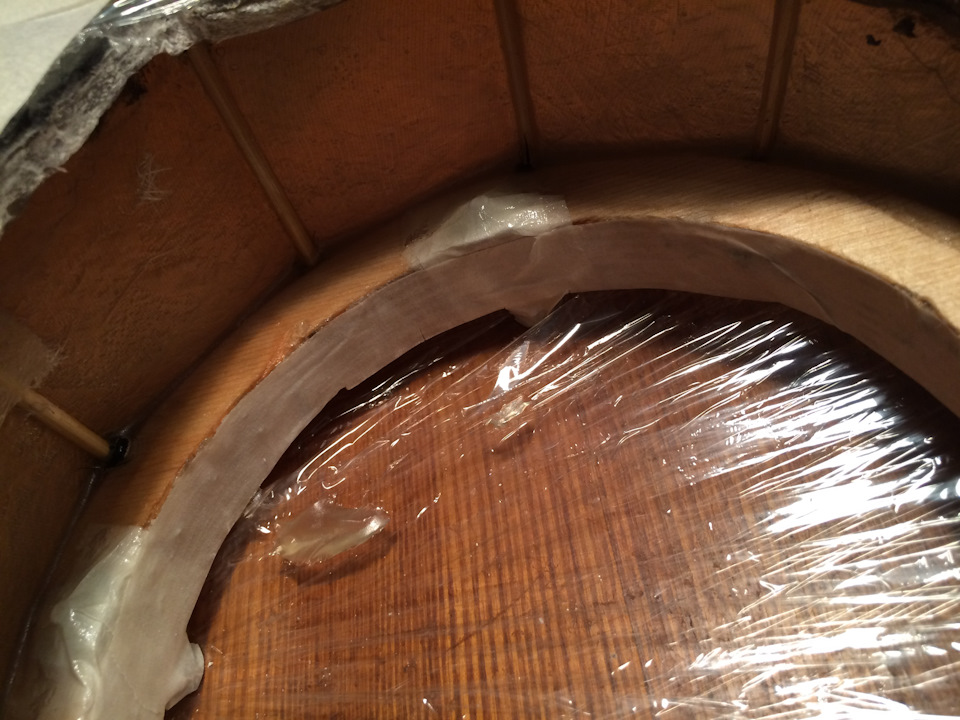

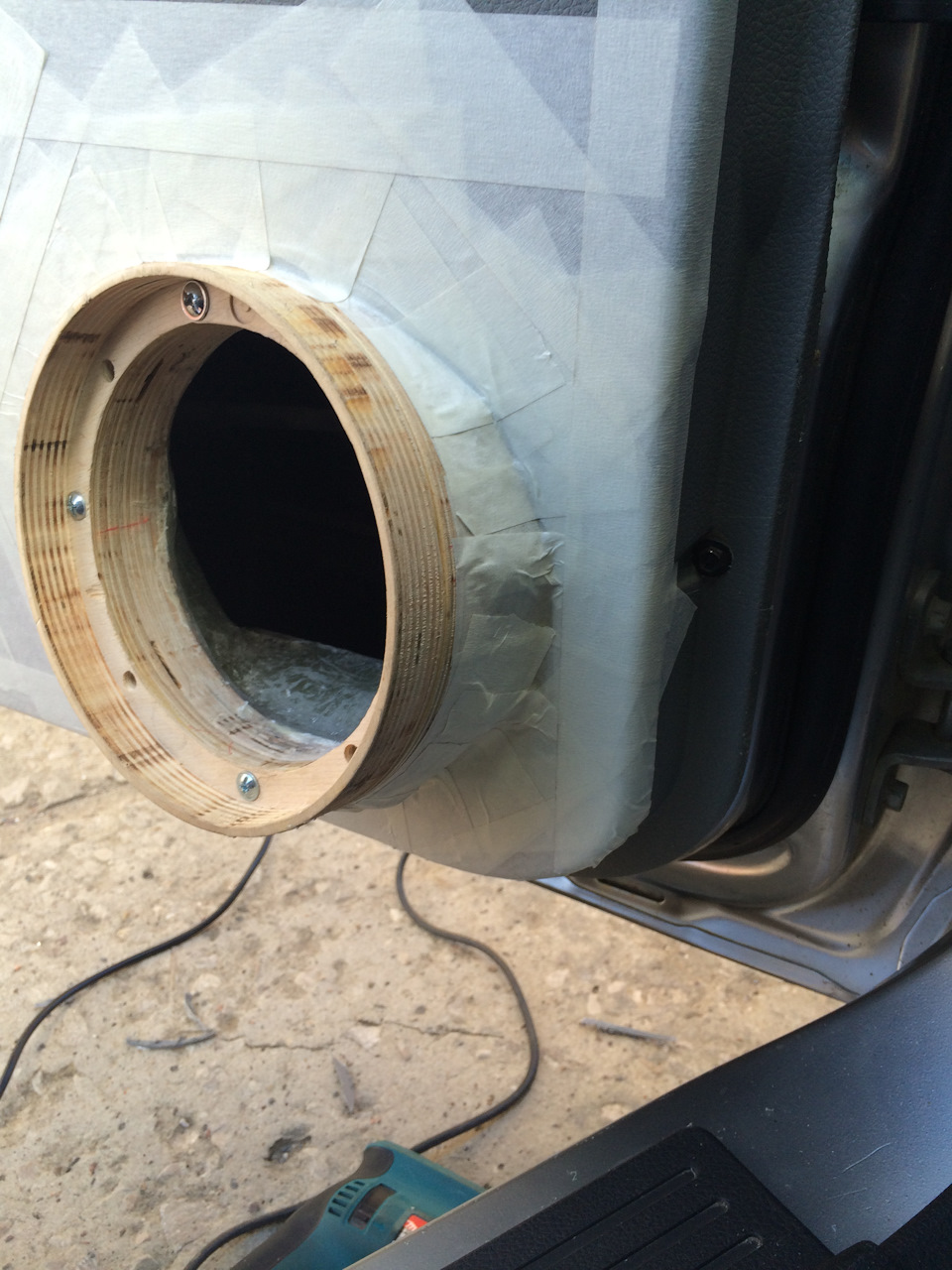

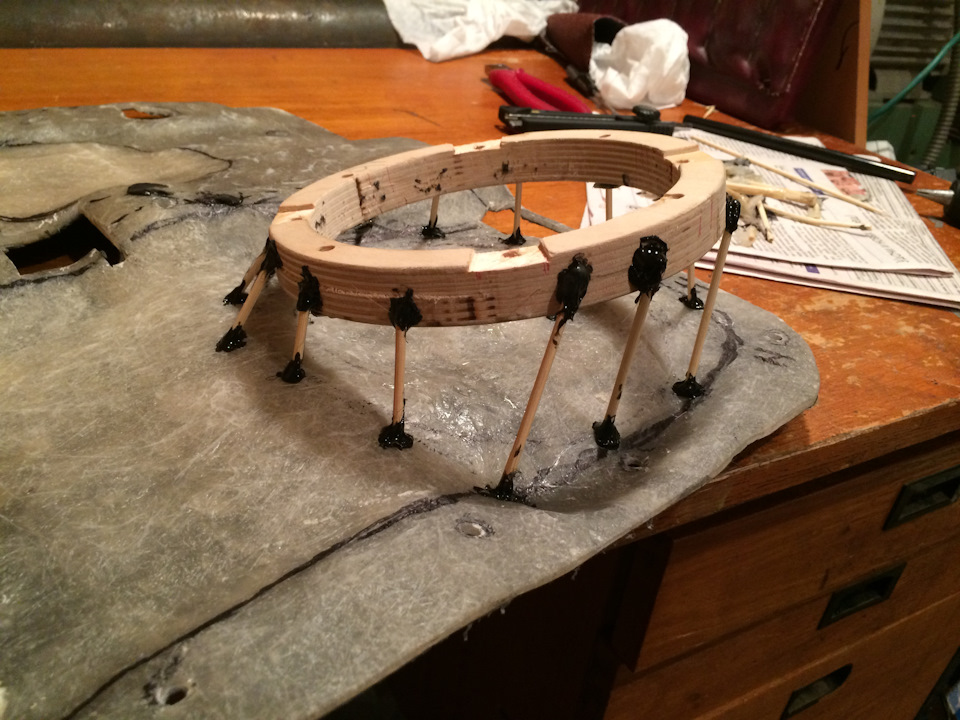

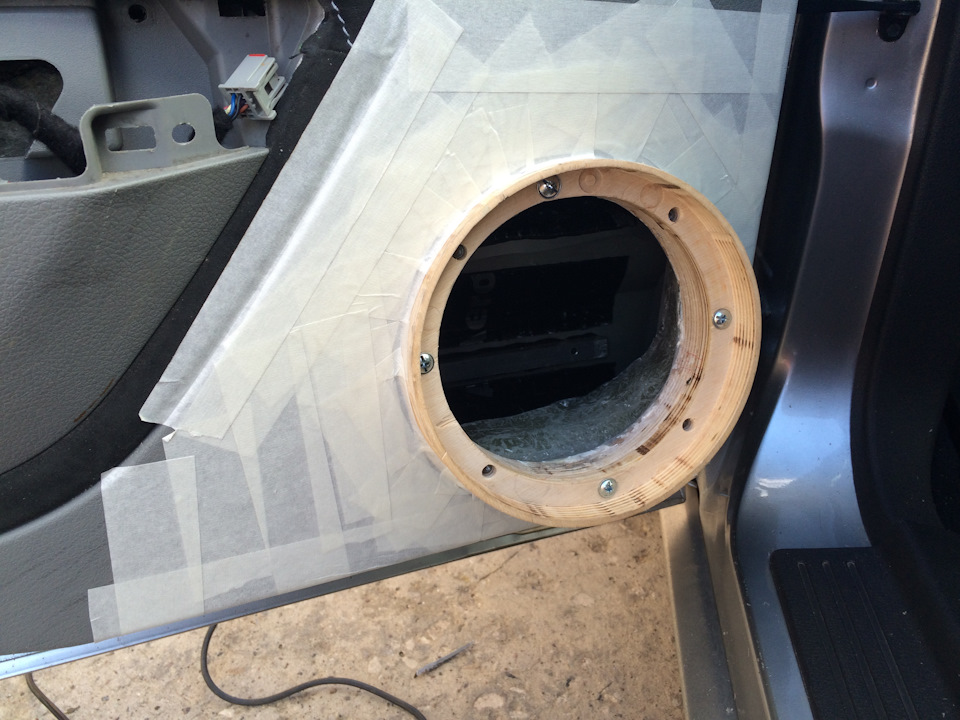

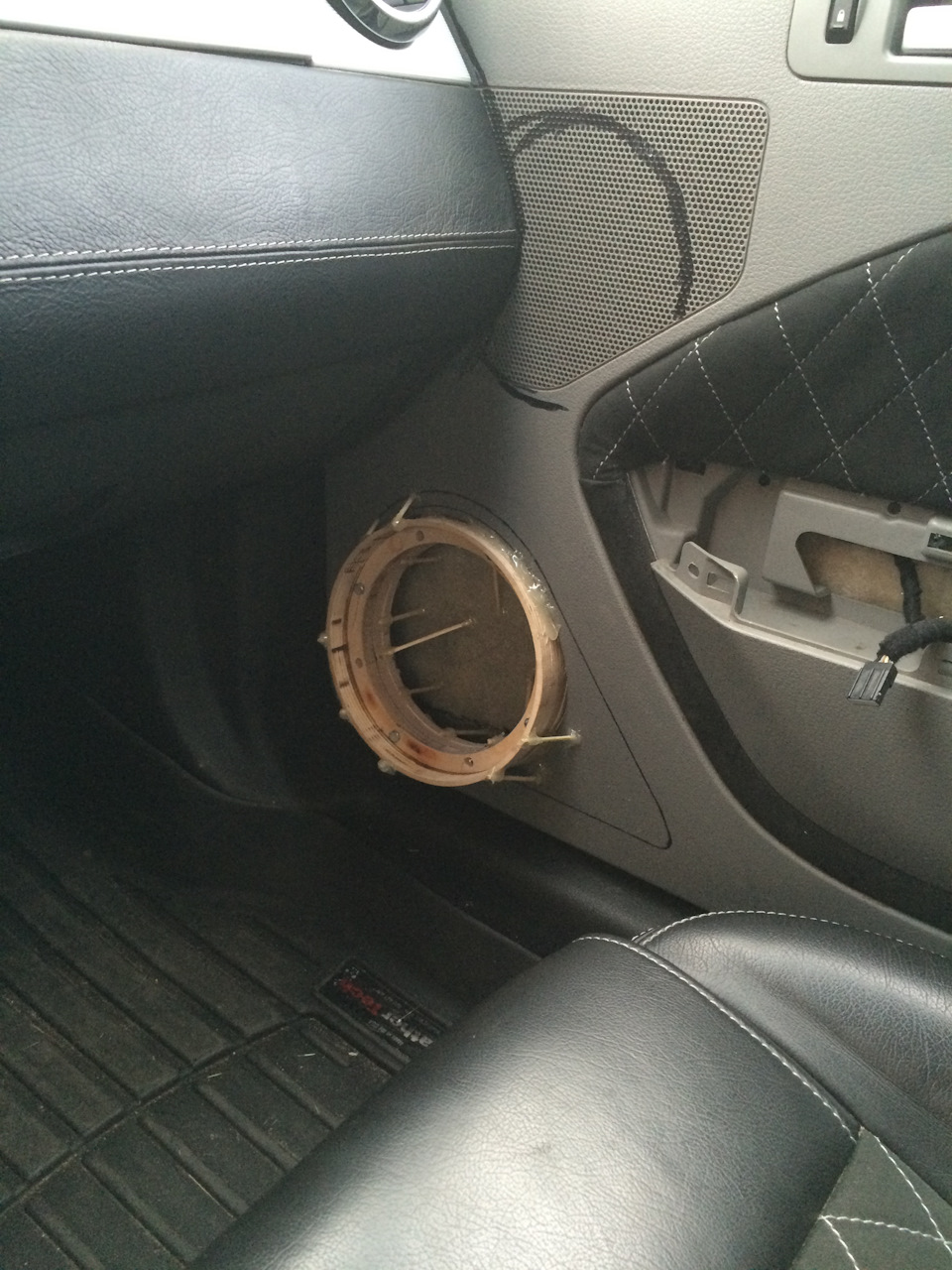

Отлично. Щиты готовы. Далее делаем из фанеры колечки. В моем случае я делал 2 пары колец. Внутренние, которые будут крепиться к этому щиту. И внешние кольца, куда будут ставиться непосредственно динамики и которые будут носить декоративный характер.

Как то так. Всем удачи!

Recommendations

FakeHeader

Comments 100

а это что за гриль у Вас

это штатная сетка под блины типоразмера 5*8 вроде.

А эффекта трубы не будет? По фото не скажешь, что от кольца в дверь идёт расширение

да откуда ему там взяться. Толщина 2-х колец около 3 см. Дальше по сути объем двери без преград. расширение видно на первых фотках.

Очень детально все показал ! Спасибо ! Супер

Рад если полезно)

Добавил в закладки, себе все хочу сделать, пока руки и время не доходят)

время и руки они такие)) одного всегда не хватает, вторые все время заняты))

Задумка с дверями не новая, решились на щит — молодца. Ну как бы… — а к месту? Дверь безрамочная, значит усилена в нутри. Не думаю, что ваш щит толщиной до 5 мм на площадь карты — лёгким получился. Или норма? Так то здорово все получилось.

В целом он получился не тяжелым. Я думаю если кусками заделывать техничностях и лепить сверху вибру- было бы не легче.

Вот так нужно устанавливать мидбасы! Отличная работа! Подскажи, вместе сплена 2 мм битопласт (бипласт 5 мм) подойдет? Под крепеж щита заклепки с резьбой использовал? Подиум внешний к обшивке крепится? Или просто прижимается к внутреннему подиуму?

В целом он получился не тяжелым. Я думаю если кусками заделывать техничностях и лепить сверху вибру- было бы не легче.

Чуть ошиблись ответом)

Вот так нужно устанавливать мидбасы! Отличная работа! Подскажи, вместе сплена 2 мм битопласт (бипласт 5 мм) подойдет? Под крепеж щита заклепки с резьбой использовал? Подиум внешний к обшивке крепится? Или просто прижимается к внутреннему подиуму?

Классикой этого жанра считается заделать все технологичные отверстия в двери заглушками (например из того же стекломата с смолой), а поверх них закатать виброй 3 мм достаточно…

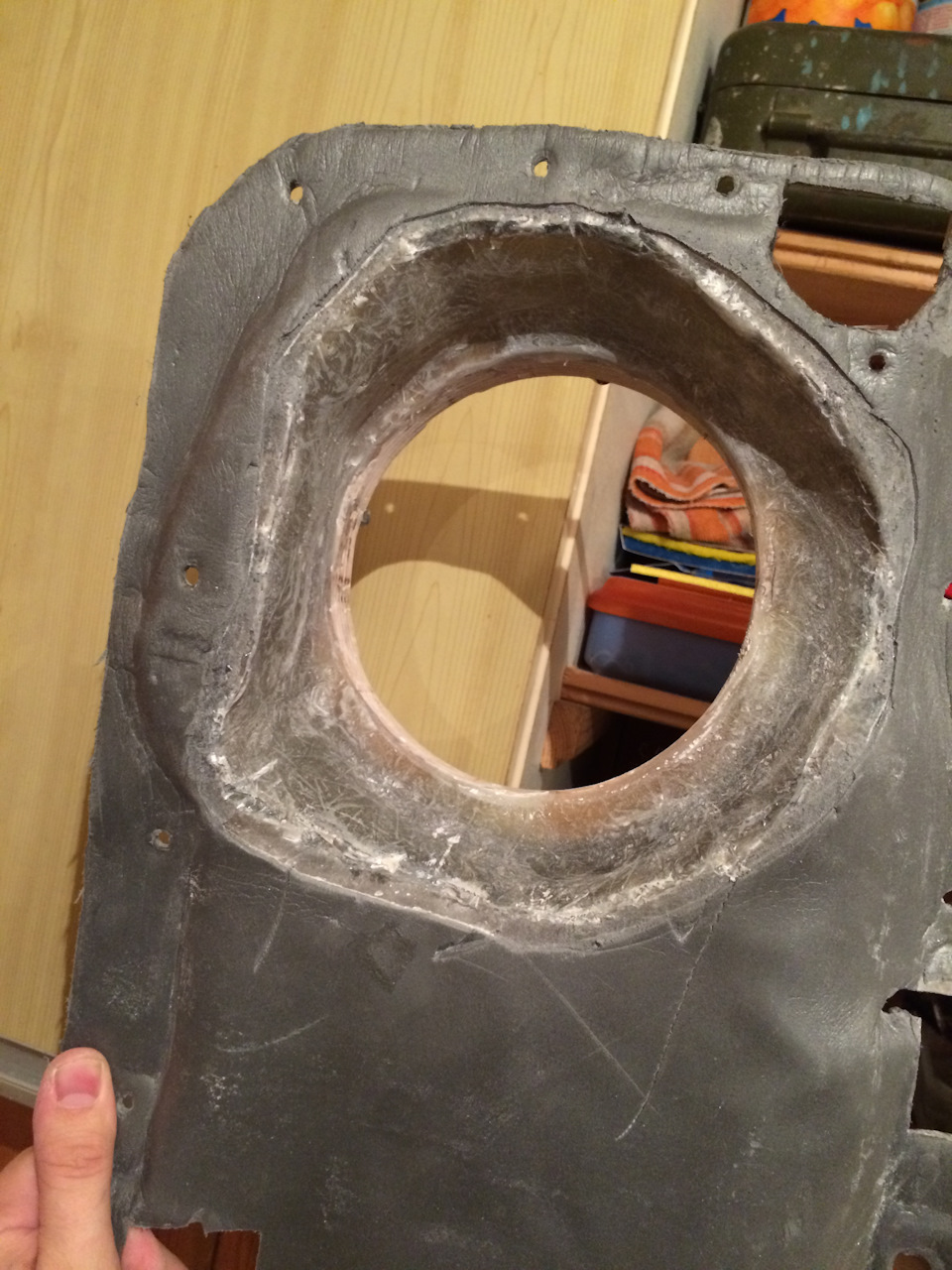

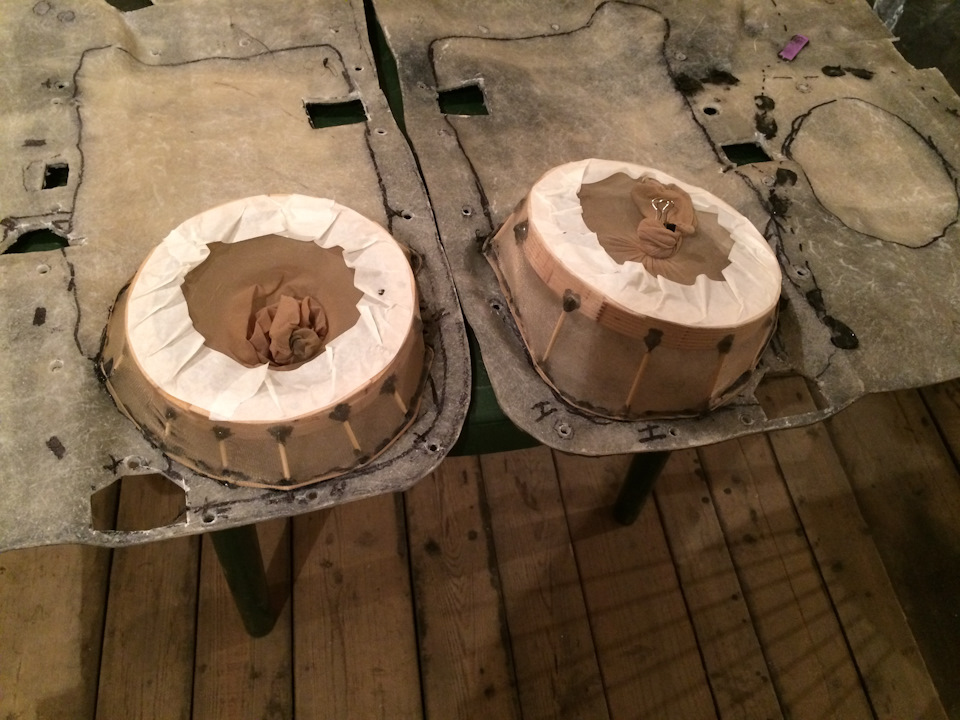

Подиум состоит из трёх деталей. Внешние, внутреннее и в данном случае щит, в классике — опорная площадка. Площадка (щит) прикреплены к двери. Вырезаете отверстие в карте двери под кольцо. Скручиваете внутреннее кольцо с внешним, вставляете в карту. Карту устанавливаете на штатное место в дверь. Смотрим в кольца, выравниваем и т.д. Палочками всяко разными и клеем акфикс (это клей и отвердитель в баллончике или типо того но быстрый нужен) приклеиваете внутреннее кольцо к основанию (щиту). И проклеиваете прихватками внешнее кольцо к карте. Всё. Выкручиваем чего у кого (например саморезы) из внешнего кольца, тем самым освобождая внутреннее. Снимаем дверную карту и получаем два фронта работы. 1. Сформировать подиум с внутренним кольцом — здесь наглядно это показано. 2. Проклеить внешнее кольцо к карте.

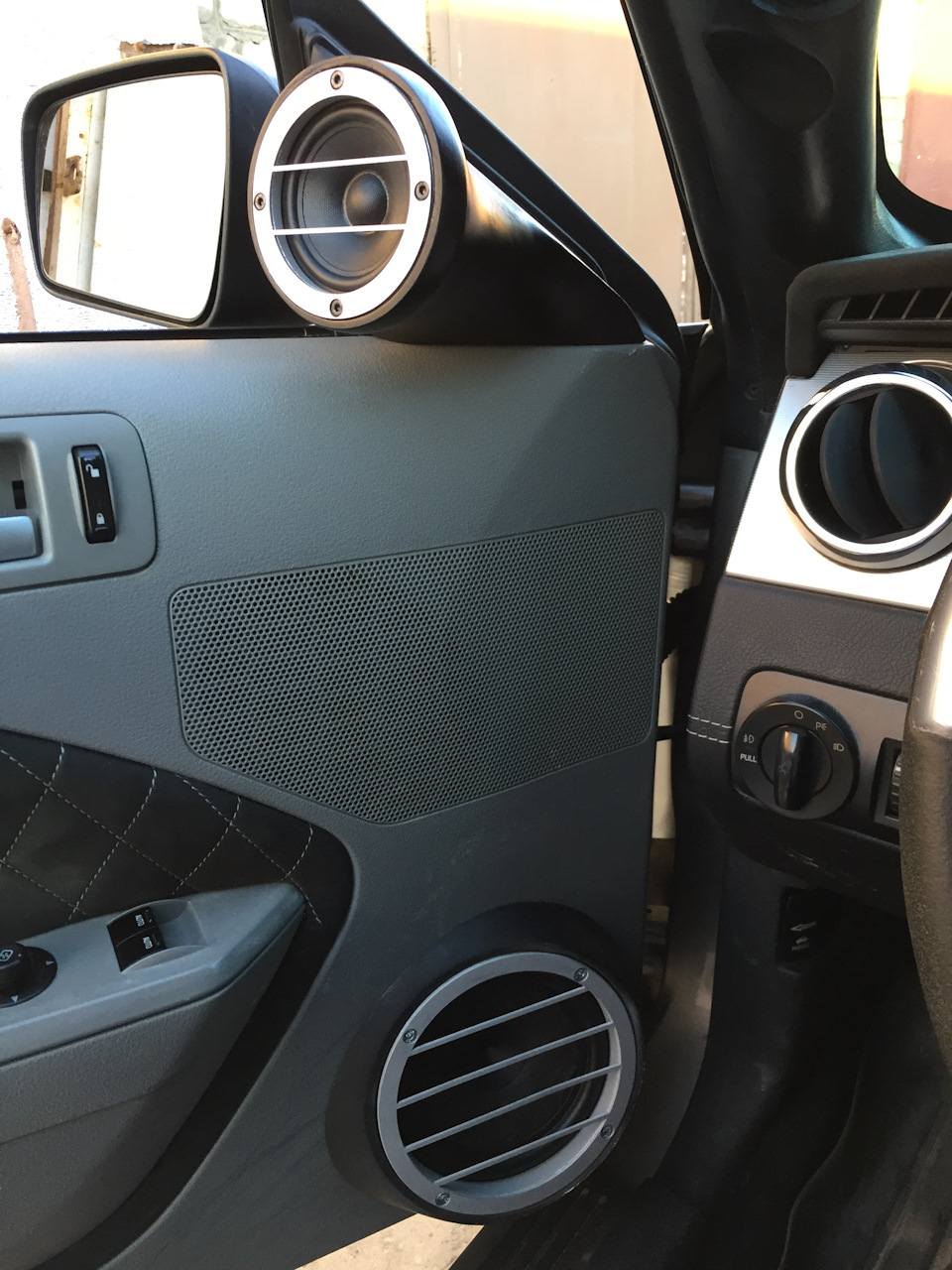

После сборки получается следующее… устанавливаем дверную карту на место и кольцо карты плотно садится на кольцо основания (щита). Можем скрутить (кто как, я скручиваю). При установке Дина ещё раз скручивается. Т.е. Дин стоит на подиуме, опираясь своей корзиной (фланцами её) на дверь. В воздухе он не висит.
По другому при постройке трехполосный фронта не получится. А вы про что?;)

Читайте также:  Симптомы неисправности дмрв ваз 2114

Источник: www.drive2.com

Подиумы для акустики своими руками

То, что подиумы для акустики позволяют качественно улучшить звук в салоне автомобиля сегодня знает каждый. Они выводят звук на совершенно новый уровень, о котором начинающий меломан может только мечтать.
Акустические подиумы для Ауди и других автомобилей не обязательно покупать, ведь их можно без особых сложностей самостоятельно изготовить.

Что нужно знать про подиумы

  • У подиумов акустических много достоинств. Если просто установить динамик, например, в дверь автомобиля, то без подиума звучание будет недостаточно четким.
  • Подиум очень легко крепить, поскольку не обязательно прорезать железо в двери. Зато благодаря подиуму исчезнут различные призвуки, добавятся низкие частоты, улучшится прозрачность звука, так любимая знатоками и профессионалами.

Акустические подиумы на daewoo nexia

  • Желая установить более качественную акустику, владелец автомобиля часто сталкивается с проблемой. Дело в том, что хорошие акустические колонки бывают большими и на многих автомобилях просто нет предусмотренных мест под них.
    Многие по это причине изготовляют подиумы своими руками и корректно их устанавливают.

Примечание. Одним из секретов установки подиумов в автомобиль является жесткое крепление динамика.
Чем прочнее он будет сидеть в подиуме, тем качественнее будет звук и тем паче, будет выше тембральная окраска. Для обеспечения жесткости подиумы сажают на акустические полки, но самостоятельно используют редко.

Динамики, установленные в готовые подиумы, дают совершенно иное звучание, чем если бы они играли без них:

  • Подиум лучше всего делать из дерева, так как именно этот материал акустически сочетается с металлом каркаса автомобиля.
  • Подиум позволяет решить технические вопросы, связанные с установкой динамиков. Но это не единственное его преимущество. Благодаря подиумам в машине создается объемный звук.

Подиум акустический под классику

  • Помимо исконно акустических задач, подиумы способны решить и эстетические. В частности, применение подиума очень красиво, так как он всегда вписывается в дизайн салона автомобиля, если учтены, конечно же, цветовые тона и материал обшивки.
  • Подиумы позволят подчеркнуть нестандартные и оригинальные динамики или напротив, скрыть от посторонних глаза не слишком привлекательную внешне акустику.
  • Подиумы можно делать не только из дерева, но и из стеклопластика или углеволокна.
  • Подиумы можно отделать различными материалами: карпетом, искусственной кожей, алькантарой и т.д.

Изготовление и установка подиума в автомобиль

Акустический подиум под УАЗ Патриот

Прежде всего, владелец транспортного средства, проникнувшись идеей монтажа подиума в свой автомобиль, должен найти для него подходящее место.

Форма подиума

После того, как он определится с местом, ему надо будет подумать о форме подиума, которая, как известно, может быть разной, благо творческая фантазия человека ничем не ограничена. Но первоочередной задачей должна выступать не только эстетическая составляющая формы будущего подиума, но и практическая.

Примечание. Подиум обычно, если он делается самостоятельно и устанавливается новичком, мешает ручке открывания двери или ручке стеклоподъемника. По этой причине, создавая форму для будущего подиума, это надо учитывать.

Изготовление подиумов под акустику самому

После того, как форма продумана, нужно сделать следующее:

  • Взять лист картона.
  • Нарисовать понравившуюся форму, с учетом ее практичности.
  • Вырезать острыми ножницами.

Площадка под динамик

Основа под динамик не менее важна, чем форма:

  • Измеряем размеры динамика для автомагнитолы и его защитной сетки.
  • Рисуем кольцо на картоне, учитывая тот факт, что диаметр внутреннего кольца должен соответствовать диаметру посадочного места динамика. Что же касается внешнего диаметра кольца, то он должен равняться диаметру защитной сетки.
  • К диаметру кольца надо прибавить еще 5-7 мм для декоративного кольца.
  • Картонный макет формы переносим на фанеру и обводим.

Примечание. Фанера или ДСП должна быть толщиной 6-8 мм.

  • Выпиливаем две формы.
  • То же проделываем с кольцами, также изготовляемыми из фанеры. Декоративное кольцо нужно будет приклеить к основанию и для надежности приколотить на маленькие гвоздики. Вот, что должно получиться.

Заготовки под подиум

Сборка подиума

  • Кольца нужно будет зафиксировать к основанию с помощью проставок. Делаются они из любого подходящего материала.
    Подойдут, к примеру, брусья или жестяные ножки. Но лучше всего сделать их из рейки подходящего размера.

Примечание. Все 4 проставки должны иметь различный размер и каждый здесь решает для себя сам. Если надо обеспечить большую степень наклона кольца относительно основания, тем самым, вынося динамик вперед, разница между проставками должна быть ощутимая.

  • Для вещей прочности, проставки, кроме клея фиксируем еще и саморезами под дерево.

Наполнение подиума

Подиум почти готов. Теперь его надо наполнить чем-нибудь.
Следует знать, что чем жестче будет каркас, тем лучше. Обычно используют монтажную пену, но и она считается не слишком прочным материалом, хотя работать с ней удобно.
В качестве хорошего материала профессионалы советуют использовать эпоксидную смолу, но не каждый с ней сможет работать. Рассмотрим наполнение каркаса подиума все же с помощью монтажной пены, которой можно придать любую форму.
Что касается эпоксидной смолы, то ее мы используем позже:

  • В кольцо вставляем подходящий кулек, сделанный из бумаги или картона, чтобы не расходовать лишней пены. Можно использовать вместо этого и пустое ведерко от майонеза и т.д.
  • Пену наносим ровными слоями, начиная от основания кольца.

Наносим монтажную пену

  • После высыхания пены вырезаем все лишнее.

Примечание. Процесс срезания пены для творческих людей настоящее искусство. Это сродни работе скульптора, который вырезает все лишнее, тем самым, создавая шедевр.

  • После этого нужно вооружиться наждачной бумагой и начать процесс шлифовки изделия.
  • Шкурим до идеального гладкого состояния поверхности.
  • Наносим на поверхность шпаклевку, которую следует заранее смешать с клеем ПВХ для предотвращения осыпания. Можно использовать и другой вариант: шпаклевку со стекловолокном.
  • Шпаклевку следует наносить тонкими слоями, давая им хорошенько просохнуть.
  • После того, как высохнет шпаклевка, опять же надо провести шлифовку наждачной бумагой.
  • Эпоксидную смолу размешиваем с отвердителем, следуя инструкции.
  • Наносим ровным слоем на поверхность самодельного изделия.
  • Сверху накладываем стеклоткань, разглаживаем его аккуратно, чтобы не осталось складок и материал полностью обхватил изделие.
  • Опять же пропитываем эпоксидной смолой и оставляем высыхать.
  • После этого излишки стеклоткани вырезаем, а с помощью той же шкурки устраняем подтеки от клея.
Читайте также:  Модели ваз по годам выпуска

Обтягивание самодельного подиума

Идеальным материалом для обтягивания нашего подиума может стать искусственная кожа. Она по свойствам и внешнему виду схожа с дверной обивкой.
Обычно натягивание должно проходить от кольца к концам изделия. Каждая из сторон подиума должна быть неоднократно перетянута.
В этом деле строительный фен может стать хорошим помощником. В конце кожа закрепляется степлером, а лишнее отрезается.

Последний штрих

Подиум готов. Теперь его надо установить в дверцу автомобиля.
Обычно он крепится саморезами, которые вкручиваются с обратной стороны обшивки:

  • Берем готовый подиум и саморезами крепим к двери.
  • Прикручиваем ручки и все декоративные элементы.

Примечание. В подиум можно монтировать различные динамики, в том числе и 2-ух компонентные. Профессионалы советуют не крепить окончательно подиум, пока не польется из динамиков чистый и приятный мощный бас.

Чтобы добиться идеального звучания нужно еще провести шумоизоляцию дверей специальными материалами, поглощающими звук. Кроме того, надо максимально грамотно выстроить акустическую сцену, путем подбора положения высоких частот на стойках у ветрового стекла.
На этом все, процесс закончен. Инструкция по изготовлению и установке подиума своими руками будет вдвойне эффективна, если ее изучить вместе с фото и видео – материалами.
Цена на хорошие подиумы в магазине всегда высокая, зачем же платить лишнее, если все можно сделать самостоятельно?

Источник: avtozvuk-info.ru

Самодельные подиумы для автомобильных динамиков

Во многих отечественных автомобилях однажды наступает момент, когда качество звука аудиосистемы начинает снижаться. Владельцы транспортных средств всеми способами пытаются исправить появившиеся неполадки. Однако если обойти стороной переделку салона, то решить данную проблему просто невозможно.

В этой статье показано и рассказано, как своими руками сделать специальные подиумы, с помощью которых можно установить динамики на двери автомобиля. Подиум можно сделать под любой динамик и для любого автомобиля. Создание данных подиумов рассмотрено на примере ВАЗ 2106.

Создание основания для будущего подиума.

Прежде чем изготовить основание для подиума, нужно определиться с его формой. От формы подиума многое зависит, ведь это основа всего устройства. Подиум не должен мешать ручке, которая открывает деверь, и ручке стеклоподъемника. Также важно, чтобы подиум не мешал плотно закрывать двери. В первую очередь, выбранную форму для основания, рисуем на картоне и вырезаем.

Картонный шаблон для основания.

Далее переносим картонный шаблон на фанеру и выпиливаем две детали. Толщина фанеры должна быть от шести до восьми миллиметров.

Площадка под динамик.

Для динамика необходима основа в форме кольца. Прежде чем ее делать, нужно измерить размеры самого динамика, а также его защитной сетки. Обычно внутренний диаметр посадочного места кольца равен внутреннему диаметру самого кольца, а внешний диаметр защитной сетки равен внешнему диаметру кольца. Стоит также учесть, что к внешнему кольцу нужно прибавить пять-семь миллиметров для получения в дальнейшем декоративного кольца. С помощью декоративного кольца динамик будет немного углублен, что придаст более красивый и эстетичный вид конструкции.

схема кольца под динамик и декоративного кольца.

Следующий шаг – вырезание шаблона и перенос его на фанеру. Фанера должна быть такой же толщины, как и для основания, то есть шесть-восемь миллиметров. Перенеся шаблон на фанеру, нужно вырезать две детали. Промазанное клеем декоративное кольцо плотно приклеиваем к основанию, для перестраховки можно приколотить его на маленькие гвоздики.

полученные заготовки

Прикрепление кольца к основанию.

Для того чтобы прикрепить кольцо к основанию, необходимо изготовить проставки. Для изготовления проставок подойдет любой материал, главное – чтобы он обеспечивал жесткость крепления. В этом случае была выбрана обычная рейка нужной длины. Все проставки, их четыре штуки, должны быть разного размера. Их размер зависит от того, как сильно наклонено кольцо относительно основания и насколько сильно оно выдается вперед. Лучше всего направить динамик на рычаг кпп. Для закрепления проставок используются саморезы.

схема крепления проставок с помощью саморезов.

Придание формы подиуму с помощью монтажной пены и каркаса. Монтажная пена – самый лучший вариант для придания формы, ведь ее можно легко обработать, сделать красивые закругленные углы. Наносится пена аккуратно, ровными слоями, начиная от кольца и заканчивая углами. В отверстие (кольцо) для динамика вставляется любая подходящая по размерам труба. Это нужно для того чтобы не тратить пену впустую, ведь кольцо все равно придется вырезать.

В завершение следует проверить, правильно ли нанесена пена на декоративное кольцо, она не должна быть ниже него. Если она все-таки ниже кольца, следует нанести еще некоторое количество пены до того как она высохнет.

нанесение пены.

Придание формы основанию или почувствуй себя скульптором.

Как только пена высохнет, можно начинать ее срезать и придавать нужную форму своему будущему подиуму. Это весьма интересное и необыкновенное занятие, в ходе которого можно почувствовать себя творцом и великим скульптором. Излишки пены убираются канцелярским ножом, он должен быть достаточно острым. Вначале от излишков очищается основание, затем верх. И только после этого можно приступать к выведению формы.

После того, как основание подиума приобрело четкую форму, нужно привести его в наилучшее состояние. Лучше всего отшлифовать основание крупной шкуркой.

практически готовая конструкция.

Выравнивание поверхности.

Поверхность подиума необходимо выровнять. Для этой цели приготавливается смесь шпаклевки и клея пва, которая затем наносится на поверхность подиума. Наносить нужно тонкими слоями, потом хорошо просушить.

подиум с нанесенной шпаклевкой.

После того, как конструкция полностью просохла, можно приступать к обработке наждачной бумагой.

Создание защитного слоя с помощью эпоксидной смолы и стеклоткани.

Стеклоткань нужно как следует пропитать эпоксидной смолой, для того чтобы она сполна могла выполнять свои защитные функции. Эпоксидную смолу нужно нанести на подиум, затем обернуть его стеклотканью. Сверху на стеклоткань снова нанести смолу.

После того как основание подиума просохло, можно обрезать лишние куски стеклоткани и с помощью шкурки убрать остатки клея.

Дизайн подиума.

Для придания подиуму «серьезного» вида, можно обтянуть его искусственной кожей. Цвет кожи необходимо подбирать под цвет дверной обшивки. На фотографии с помощью стрелок показана очередность, с которой лучше всего натягивать кожу на подиум.

У кольца кожа натягивается в самую последнюю очередь, потом закрепляется при помощи степлера. Излишки кожи удаляются. В результате после многих часов кропотливой и трудоемкой работы, получается такая конструкция:

Установка подиума.

В основание подиума, с другой стороны обшивки вкручиваются несколько саморезов. С помощью их нужно будет прикрепить подиум к дверной обшивке. После того как подиум был прикреплен к обшивке, можно ставить ее на место. Затем можно прикрутить дверные ручки и все остальные элементы.

Есть также возможность притянуть основание подиума к двери вплотную. Это можно сделать за счет небольших выступов, которые были предусмотрены в основании подиума.

Подиум, установленный на свое место.

Впечатления.

Эффект от использования данных конструкций просто потрясающий. Весь звук будет находиться впереди, будет передаваться сильными громкими басами. Однако если сделать шумоизоляцию дверей и заделать технологические окна, эффект будет сильнее во много раз!

Источник: volt-index.ru
