Плафон заднего ряда лада веста

Lada Vesta “Красненькая” › Logbook › №6 — Плафон заднего ряда-Подготовка

Всем хорошего времени денька.
Отважился и я установить плафон заднего ряда пассажиров. Воспользовавшись поиском, почитал, обусловился: ставить буду “родной” (с Патриота и пр. варианты не приглянулись)! Полностью случаем, на Емексе натолкнулся на “в наличии, оригинал, 1092р./шт.” — успел заказать (ранее за 1400р — не успел, длительно чухался — оно и к наилучшему)… Подфартило, так подфартило!
И вот, пока плафон колесил по стране в мою сторону, почитал БЖ остальных людей, кто уже поставил. Все достаточно тщательно описано, и подводных камешков не обязано было быть — но один “камень” все-же выплыл: оказывается, что в паре они работают НЕ независимо. О этом я вызнал из объяснений к записи БЖ Поставил плафон освещения заднего ряда сидений дравовчанина VAS13rus, ну и стал его расспрашивать поподробнее, чтоб, как говориться, поймать все тонкости (спасибо ему за резвые и подробные ответы).
В итоге расспросов я сделал единственный вывод: при обеих нажатых кнопках задний плафон замыкает снутри себя минус “постоянный” с минусом “открытой двери”, в следствие чего же фронтальный плафон “думает”, что открыли дверь и врубается.
И здесь позвонили с Емекса: Ваш заказ прибыл, сможете забирать! Естественно заберу! Забрал…

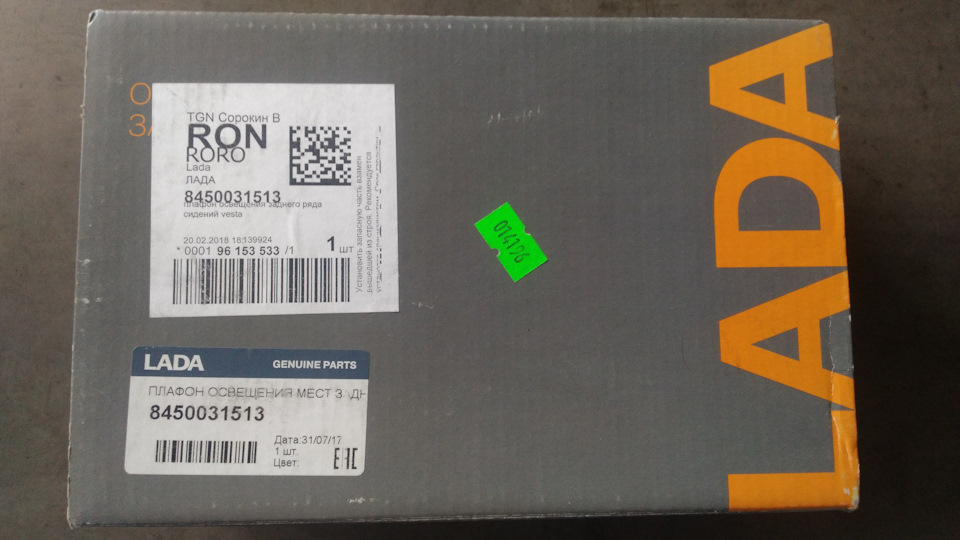

Вот он:

Запакован, как с Китая: плафон в пакетике, пакетик в “пупырке”, обмотанный скотчем, и все это — в коробке!
При проведении тестов “на столе” выводы подтвердились: Если подать на плафон + и “постоянный” минус, то меж сиим плюсом и минусом “открытой двери” имеем напряжение питания. Но лишь при обеих нажатых кнопках.
Т.е. если у Вас плафоны постоянно работают на открытие двери (на обеих плафонах включены клавиши “Открытая дверь”) и в дороге Ваш ребенок/друг/подруга/супруга сзаду нажмет на клавишу включения плафона — свет зажгется и у Вас впереди тоже!
Меня это в корне не устраивает! Мне нужно, чтоб от открытия двери зажигались лишь те, у каких нажата “Открытая дверь” и руками врубался тот, который включили.
Вывод: не хватает диодика в цепи минус “от дверей”!
Итак, погнали!
В “куче радиотехнического хлама” был найден кусочек провода с разъемом, весьма схожим на “нужный”, и весьма похоже, что он от некий компьютерной мышки (провод, идущий от компютера соединяется с платой снутри мышки). Ножичком разъем был доведен до 3-х контактного, а провод обрезан “с запасом”.
Дальше, из той же “кучи” был извлечен провод (метр-метр 20 — думаю хватит) 4-х жильного кабеля и припаян к “мышиному” разъему: плюс и минус — впрямую, минус “от двери” — через диодик (диодик брал тот, который лежал сверху в коробке с надписью “диоды разные” — весьма похож на КД522; лежал бы сверху 1N4007 — впаял бы его, не смущаясь что он на 1000В), 4-й провод — про припас.
Смотрелось это так:

Источник: www.drive2.com

Самостоятельная установка плафона освещения второго ряда сидений Лада Веста

Владельцы седанов LADA Vesta первых годов выпуска фактически сходу направили внимание завода на то, что в эксплуатации весьма не хватает плафона для задних пассажиров. Отыскать что-то ночкой на заднем диванчике оказывается проблемно, при том, что включение фронтального осветительного прибора трудности не решает – освещается 2-ой ряд все равно недостаточно, да к тому же усугубляет видимость водителю, ослепляя его, что в мгле быть может чревато.

В особенности животрепещуща таковая неувязка для тех, кто нередко возит в машине деток. Они часто роняют разные предметы на пол, из-за чего же приходится находить их с фонариком, а это утомляет.

Реакция АвтоВАЗа

Вообщем, недозволено не отметить, что на данный вопросец относительно осветительного прибора для второго ряда, русской автокомпанией был дан ответ, что его внедрение уже считается в планах.

Те же, кому достался кар без этого аксессуара, могут все создать своими силами, потому что самостоятельная установка плафона освещения второго ряда сидений Лада Веста не очень сложна.

Где приобрести?

Ранее, когда штатные осветительные приборы еще не поставлялись в качестве запчастей, владельцам авто приходилось находить остальные варианты. Так, в ход шли плафоны от Приоры, ГАЗели и разных иномарок.

Сейчас таковой трудности нет, и поэтому настоятельно рекомендуется применять все таки заводской компонент, потому что он не только лишь непревзойденно светит, да и нормально вписывается в интерьер, гармонически дополняя его. Поставляется он под номером 8450030708.

Приобрести плафон освещения второго ряда сидений Лада Веста удобнее всего через один из интернет-магазинов. В таблице представлены более животрепещущие предложения.

Веб-магазин

Артикул

Стоимость (руб.)

8450030708 1 050 avtoazbuka.net 8450030708 8450031513 1 450 avtozap63.ru 8450030708 8450030708 1 290 stovesta.ru

Как видно, приобрести осветительный прибор – не неувязка. Остается лишь поставить его и подключить.

Установка

Как показал опыт хозяев, создавать установку плафона освещения второго ряда сидений Лада Веста удобнее всего ординарными шурупами. Такое решение освободит носителя авто от необходимости снимать обивку потолка, чтоб закрепить изделие к усилителям крыши.

Естественно, крепление к усилителям в целом еще надежнее, но это значительно наиболее трудозатратный процесс. Не считая того, приходится привязываться к месту расположения конкретно ребра жесткости крыши, что ограничивает спектр монтажа.

Также, согласно отзывам тех, кто производил установка, даже на шурупах к потолку прочности фиксации полностью довольно и никаких заморочек не возникает.

Все начинается с замеров и производства трафарета, для чего же хорошим вариантом является картон. Поначалу приобретенный плафон требуется разобрать, чтоб на шаблоне отметить не только лишь контур самого плафона, да и места под шурупы.

При всем этом контур выреза будет меньше, чем наружная сторона осветительного прибора.

Что касается места на потолке, то оно выбирается зависимо от предпочтений обладателя седана. Вообщем, хорошей признается точка со последующими «координатами»:

  1. От боковых верхних ручек – по 41 см;
  2. От центрального пистона обшивки потолка – 53 см.

Опосля разметки можно приступать к вырезанию отверстия. Созодать это необходимо или скальпелем, или ножиком, при этом лезвие обязано быть весьма острым, чтоб края не вышли рваными. Опосля резки необходимо примерить осветительный прибор и, по мере необходимости, подправить контур.

На пространство, где будут вкручиваться шурупы, требуется подсунуть фиксаторы – железные либо пластмассовые зажимы и т. п.

В целом с установкой плафона освещения второго ряда сидений Лада Веста заморочек не возникает. Дальше перебегаем к подключению.

Подключение

Есть 3 варианта подключения:

  1. К штатному светильнику – Блок ЭРА-ГЛОНАСС;
  2. К плафону в багажнике;
  3. К магнитоле.

К штатному светильнику – Блок ЭРА-ГЛОНАСС

Для этого сначала требуется снять сам плафон, но до этого сбрасывается клемма с АКБ. Опосля впереди осветительного прибора, меж обшивкой крыши седана и пластмассовой рамкой, вставляется лезвие либо отвертка и крепления выводятся из зацепления, опосля чего же демонтируется сама рамка. Фиксаторы пластмассовые, поэтому работайте аккуратненько.

Дальше откручиваются 2 винта, коими осветительный прибор крепится к кузову.

Опосля этого отверткой либо лезвием поддевается крепление, что делается через техотверстие сзаду плафона, и он снимается.

В конце необходимо только разъединить штекер.

Что касается конкретно подключения плафона освещения второго ряда сидений Лада Веста, то оно осуществляется к штекеру ЭРА-ГЛОНАСС.

В этом случае не рекомендуется ориентироваться по цвету проводов, потому что оттенок может различаться зависимо от года сборки и версии. Поэтому нужно привязываться к распиновке:

  1. Контакты 11 и 14 – при активации основного реле (открытые двери либо повернутый в замке зажигания ключ) возникает питание в +12В. Если ключ вытащат из замка зажигания, через пару минут питание теряется.
  2. Контакт 15 – масса (обычно темной либо черно-синей раскраски).
  3. Контакт 17 (белоснежный цвет) – масса от концевиков дверей. Она быстро возникает при открывании дверей.

Если нет убежденности при подключении, рекомендуется прозвонить все тестером.

К плафону в багажнике

В этом случае темный провод – это масса, а 2-ой дает напряжение в 12В.

К магнитоле

Подключение плафона освещения второго ряда сидений Лада Веста к магнитоле последующее:

  1. Штекер A4 колодки ISO магнитолы – дает +12В от аккума;
  2. Штекер А7 колодки ISO магнитолы – дает +12В при повороте ключа в замке зажигания;
  3. Штекер А8 колодки ISO магнитолы либо точка на кузове – масса.

Как видно, сам процесс подключения к плафону в багажнике либо магнитоле менее хлопотен в плане демонтажа и самый обычный, но это оборачивается необходимостью тянуть к ним проводку, прокладывая ее под пластмассовыми накладками стоек и т. д. Поэтому большая часть автовладельцев подключается конкретно к штатному фронтальному светильнику.

На этом установка и подключение плафона освещения второго ряда сидений Лада Веста завершено. Сборка осуществляется в оборотной последовательности.

Источник: club-vesta.ru

Установка доп плафона освещения в салоне Лада Веста и XRAY

Обладатели каров Лада Веста и XRAY с первых дней эксплуатации сталкиваются с недочетом подсветки заднего ряда сидений. В связи с сиим заводом-изготовитель введет подобающую опцию на Лада Веста (комплектациях Comfort и Luxe) в 2017 году. Водители наиболее обычных комплектаций могут доработать подсветку салона своими руками.

Артикул штатного плафона для задних пассажиров Весты – 8450031513, фото:

Установка плафона освещения

Варианты доп плафонов освещения салона:

  • штатный, который устанавливается на Весте «люксе» с завода (в каталогах запчастей пока не числится);
  • от Приоры люкс (каталожный номер: 21700-3714010-01) вкупе с рамкой крепления (21700-3714014-01);
  • от Соболя либо ГАЗели (СА 453.0031);
  • осветительные приборы от иномарки (к примеру, с таковым номером: 3b0947291).

Избираем пространство для крепления плафона освещения в задней части кара. Если осветительный прибор будет держаться на обшивке потолка, тогда в Весте самым удачным местом для его размещения будет сходу за фиксаторами обивки (сдвинуть плафон вперед мешает усилитель крыши, вспять — недостающее расстояние от обшивки до железа).

Если решили укреплять осветительный прибор к ребрам жесткости, тогда не торопитесь разрезать обшивку ({инструкция} для Весты либо XRAY), лучше снять ее и с уверенностью найти пространство для монтажа. Пример установки плафона на каре Приора:

На Весте закрепить плафон от Приоры можно по другому. Рамка осветительного прибора будет отлично держаться на обшивке потолка с помощью винтов:

Не непременно располагать плафон освещения по центру крыши, можно установить пару осветительных приборов по бокам над задними дверями. Проводку протягиваем с помощью проволоки.

Подключение подсветки

В процессе установки доп плафона будут полезны последующие точки подключения:

1. Блок ЭРА-ГЛОНАСС (плафон освещения на потолке).

2. Разъем ISO магнитолы:

  • +12В от АКБ (неизменные): разъем A4 колодки ISO магнитолы
  • +12В опосля зажигания: разъем A7 колодки ISO магнитолы
  • Масса: неважно какая точка кузова, разъем A8 колодки ISO магнитолы

3. Осветительный прибор в багажнике:

  • один из проводов колодки (обычно темный) – «масса» концевик, иной +12В.

Штатная схема подключения заднего плафона освещения на Lada Vesta (создатель Miha062 )

Как вы относитесь к таковой доработке подсветки в салоне машинки? Напомним, остальные аннотации по тюнингу и доработке каров находятся в этих категориях: для Лада Веста, для Lada XRAY.

Источник: xn--80aal0a.xn--80asehdb

Плафон освещения салона задний потолочный штатный, Веста, Икс Рей

Почетаемые покупатели, во избежание ошибок при отправке плафона освещения второго ряда сидений Лада Веста / Lada Vesta, Лада Икс Рей / Lada Xray, в строке “Комментарий” указывайте фронтальный либо задний плафон освещения салона , модель вашего кара, год выпуска.

В черное время суток большая часть водителей очень изредка включают лампочки снутри кара. Но когда они не работают, эксплуатация кара становится неуютной. Высадка в машинку осложняется, в особенности для пассажиров.

Владельцы Лада Веста / Lada Vesta, Лада Икс Рей / Lada Xray первых годов выпуска фактически сходу направили внимание АвтоВАЗа на то, что в эксплуатации весьма не хватает плафона для задних пассажиров. Отыскать что-то ночкой на заднем диванчике оказывается проблемно, при том, что включение фронтального осветительного прибора трудности не решает – освещается 2-ой ряд все равно недостаточно, да к тому же усугубляет видимость водителю, ослепляя его, что в мгле быть может чревато.

В особенности животрепещуща таковая неувязка для тех, кто нередко возит в машине деток. Они часто роняют разные предметы на пол, из-за чего же приходится находить их с фонариком, а это утомляет.

Штатный плафон освещения 8450030708 второго ряда сидений предназначен для удобного освещения салона задних пассажиров Лада Веста / Lada Vesta, Лада Икс Рей / Lada Xray

Для установки заднего потолочного плафона 8450030708 освещения салона, нужно создать вырез в обивке потолка. А так же нужно провести проводку от фронтального плафона к заднему.

В заводской люксовой комплектации кара Лада Веста / Lada Vesta, Лада Икс Рей / Lada Xray лампочки в осветительных фронтальном и заднем плафонах связываются с механизмами, отвечающими за закрытие дверей. Потому они в автоматическом режиме врубаются и выключаются при открывании и закрывании авто дверей.

Подключение плафона освещения второго ряда сидений Лада Икс Рей / Lada Xray к проводам основного плафона различается от Лада Веста / Lada Vesta. У Лада Веста употребляется: бело-розовый, белоснежный, сине-чёрный. У Лада Икс Рей: красноватый, белоснежный, голубий.

Остальные артикулы продукта и его аналогов в каталогах: 8450030708.

Лада Веста / Lada Vesta, Лада Икс Рей / Lada Xray.

Неважно какая поломка – это не конец света, а полностью решаемая неувязка !

Как без помощи других установить задний плафон освещения салона у кара Лада Веста / Lada Vesta.

С веб – Магазином AvtoAzbuka издержки на ремонт будут минимальными.

Просто СРАВНИ и УБЕДИСЬ .

Не забудьте поделиться со своими друзьями и знакомыми отысканной информацией, т. к. она им тоже может пригодится — просто нажмите одну из клавиш соц сетей, расположенных ниже.

Источник: avtoazbuka.net

Плафон заднего ряда лада веста

Вправду, в новеньком руководстве возник плафон для заднего сидения, означает начнут/начали ставить

Означает скоро можно будет приобрести штатный и приколхозить самим.

а под обшивку крыши не смотрели, может там и проводка есть под него ?

Не глядел, но по опыту ВАЗ излишних проводов обычно не укладывает.

В моей люксовой есть проводка под камеру , когда свою ставил натолкнулся на разъем в багажнике.

У меня тоже люкс без мультимедиа. Может тоже есть проводка под камеру? А у магнитолы не глядел где выходит и какой там разьём?

Может кто нибудь лицезрел его?

Для чего он для тебя? на нем все равно нет питания- программно отключено., так что все равно протягивать провода.

а изображение на экран будете клавишей включать?

фонарь заднего хода будет включать )

фонарь заднего хода будет включать )

Самое основное протянут коаксиал для камеры. Питание камеры можно взять от фоноря заднего хода.

камеру лишь в этом случае- а монитор?
Либо вазовский MMC умеет включать изображение по наличию сигнала на его входе?

На теоретическом уровне то это просто, но мне таковых магнитол не попадалось, и зеркальные мониторы тоже активизируются по плюсу на доп проводе, вот для их приходится тащить еще плюс в салон от заднего хода, или брать с ЦБКЭ, но это труднее, т.к. кабели для камер на данный момент совмещенные идут, почаще всего с питанием.

Поближе протащить от датчика хаднего хода на КПП (Контрольно-пропускной пункт — пункт, предназначенный для контроля за проходом (посещением) и пропуска на территорию какого-либо объекта).

мониторы активизируются плюсом.

Вот всё и разрешилось – “+”.

Ну и к чему таковой изврат. на камеру необходимо от заднего фонаря в любом случае плюс брать, кабели уже 100 лет все употребляют сдвоенные(коаксиальный с питанием), заче лезть подпаиваться к блоку цбкэ . мы не отыскиваем легких путей?

Кто нибудь может дать подсказку в машинках 17 года (с весны) в комплектациях Удобство и Люкс начали ставить плафон заднего ряда ?

Да, начали. У меня уже есть, Удобство Мультимедиа, ПТС от 28.03.17

Да, начали. У меня уже есть, Удобство Мультимедиа, ПТС от 28.03.17

Ок. Спасибо )). Излишний плюсик.

Каталожный номер заднего плафона кто лицезрел напишите

Я через дилера заказал по номеру 8450030708

А черт их разберёт. На драйве 1-ый затарившийся был с номером на 1513, на весташопе на 708.
Дилер сумел пробить по своим базам лишь по 708 номеру.

К слову приехал мой плафон, 1180 рублей, но не забрал. Жду когда пригласят на переклейку таблички с номером мотора, что бы 2 раза не мотаться.

Спасибо. Катсти, почти все на драйве писали что страшились резать потолок, тк там сзаду ещё синтепон. Итак вот я его специально с трудом порезал, случаем его разрушить практически нереально. Сделал шумку крыши.

Поставил плафон от УАЗ. По-моему он лучше чем родной, меньше торчит в салон. На драйве отыскал артикулы.

С клавишами личного включения — 31633714070
Без боковых клавиш — 31633714080.

Я купил без клавиш, в принципе тоже ничего.
Распиновка УАЗовского плафона:
1 контакт +
2 контакт –
3 контакт ШИМ

По поводу статьи и тока через блок ЦБКЭ.
https://www.drive2.ru/l/465150044471820970/

Не призываю так созодать. Но у меня уже год на этот провод кинут антирадар и регистратор. Все нормально работает. На данный момент еще +150ма добавилось с плафоном, думаю ничего не будет. Но поменять лампочки на светодиоды мысль здравая, так как схемотехника выхода неведома.

Источник: www.lada-vesta.net

Установка доп плафона освещения в салоне Лада Веста и XRAY

Обладатели каров Лада Веста и XRAY с первых дней эксплуатации сталкиваются с недочетом подсветки заднего ряда сидений. В связи с сиим заводом-изготовителем в вариантном выполнении Весты была добавлена соответственная функция. Водители наиболее обычных комплектаций могут доработать подсветку салона своими руками.

УСТАНОВКА ПЛАФОНА ОСВЕЩЕНИЯ LADA ВЕСТА И XRAY

Варианты доп плафонов освещения салона:

  • штатный, который устанавливается на Весте «люксе» с завода (в каталогах запчастей пока не числится);
  • от Приоры люкс (каталожный номер: 21700-3714010-01) вкупе с рамкой крепления (21700-3714014-01);
  • от Соболя либо ГАЗели (СА 453.0031);
  • осветительные приборы от иномарки (к примеру, с таковым номером: 3b0947291).

Избираем пространство для крепления плафона освещения в задней части кара. Если осветительный прибор будет держаться на обшивке потолка, тогда в Весте самым удачным местом для его размещения будет сходу за фиксаторами обивки (сдвинуть плафон вперед мешает усилитель крыши, вспять — недостающее расстояние от обшивки до железа).

Если решили укреплять осветительный прибор к ребрам жесткости, тогда не торопитесь разрезать обшивку, лучше снять ее и с уверенностью найти пространство для монтажа.

Пример установки плафона на каре Приора:

На Весте закрепить плафон от Приоры можно по другому. Рамка осветительного прибора будет отлично держаться на обшивке потолка с помощью винтов:

Не непременно располагать плафон освещения по центру крыши, можно установить пару осветительных приборов по бокам над задними дверями. Проводку протягиваем с помощью проволоки.

ПОДКЛЮЧЕНИЕ ПОДСВЕТКИ САЛОНА

В процессе установки доп плафона будут полезны последующие точки подключения:

  1. Блок ЭРА-ГЛОНАСС (плафон освещения на потолке).
  2. Разъем ISO магнитолы:
  • +12В от АКБ (неизменные): разъем A4 колодки ISO магнитолы
  • +12В опосля зажигания: разъем A7 колодки ISO магнитолы
  • Масса: неважно какая точка кузова, разъем A8 колодки ISO магнитолы
  • один из проводов колодки (обычно темный) — «масса» концевик, иной +12В.
