Вместе с появлением верхневальных двигателей внедрили простой и надежный привод ГРМ цепью. Но без минусов не обошлось — цепь и звездочки постепенно изнашиваются, привод шумит все громче, извещая владельца о необходимости вмешательства. Известны конструкции двигателей, где натяжение цепи ГРМ вообще не регулируют — при определенном износе цепь просто заменяют. Вряд ли это можно считать подарком — замена стоит дорого! Большинство разработчиков предпочитают иной подход: для хорошей работы двигателя на протяжении всего пробега желательно поддерживать натяжение цепи максимально стабильным. Причем речь тут не только об осредненном показателе, но и о колебаниях цепи, которые нужно сглаживать. В итоге конструкторских поисков родились два необходимых устройства — натяжитель цепи и успокоитель ее колебаний.

Известны два основных типа натяжителей — гидравлический и механический. Первые на отечественных автомобилях не показали себя надежными, а чем грозит ослабление цепи — известно. Работа двигателя сопровождается разнообразными вибрациями — в частности, провисшая цепь хлещет по звездочкам и ломает успокоитель. Получив свободу, она может перескочить через зубья; и удары поршней по клапанам завершают картину аварии. Неспроста многие отказываются от гидравлики в пользу простой механики.

Одно из таких устройств — натяжитель цепи ВАЗ-2101. Конструктивно он довольно сложен, хотя и не автомат. Цепь надо периодически подтягивать. К тому же он не без «болячек». Бывает, от ударов цепью шток утапливается, сползает в цанговом зажиме, а силы пружины для обратного движения мало. Если длина изношенной цепи уже на пределе, то этот натяжитель (даже исправный!) не спасает — не хватает хода штока. Ведь максимальное расстояние от его конца до фланца всего 68 мм. И тогда ломается успокоитель. Поэтому некоторые умельцы, не дожидаясь беды, надевают на шток удлинитель.

Современные натяжители — автоматические. Поставил такой, цепь натянулась — и о ней можно надолго забыть.

Часть показанных нами натяжителей РОДОС предназначена для замены ими устаревших устройств на любых автомобилях «Жигули». Благодаря солидному вылету штока они годятся и для двигателя ВАЗ-21213; создан натяжитель и на двигатель «Нивы» ВАЗ-21214 вместо штатного гидравлического натяжителя, на который есть жалобы. Кроме того, РОДОС поставляет комплект из двух оригинальных натяжителей гидромеханического действия (давление масла в помощь пружине) для двигателей ЗМЗ-405 и 406 — опять-таки взамен штатных гидравлических.

С точки зрения ремонтника, есть у натяжителей этой фирмы один недостаток: нередко требуется ослабить натяжение цепи, а с РОДОСом это нелегко. Утопить шток и зафиксировать его чекой, не сняв натяжитель, практически невозможно. Да и на снятом это получится не сразу. Кроме того, несколько смущает. изящество насечки на рейке. Мелкий шаг призван сделать работу натяжителя почти бесступенчатой, но требования к качеству материала должны быть весьма жесткие — ведь узел сдерживает сильные вибрации! Что будет, если в технологии случится небольшой сбой? Как поведет себя ажурная конструкция штока при будничной для моторов ВАЗ поломке упора на башмаке натяжителя — и «косой» нагрузке на пяту штока? Особенно актуально это для мотора 21214: удлиненный шток увеличивает плечо действия силы.

Надеемся, эти опасения развеет время. А пока изделие РОДОС привлекает многих хорошим исполнением и, с учетом большого «тиража», — невысокой ценой (около 350 рублей).

Натяжители ISAI на рынке довольно редки, что объясняется меньшими производственными мощностями изготовителя. Цена — около 400 рублей. Нас привлекли в них простота и высокая жесткость конструкции без «ажурных» деталей, бесступенчатость регулирования и удобство работы во время ремонта. Предназначены натяжители для моторов «классики» ВАЗ, «Нивы» ВАЗ-21213 и 21214 и для некоторых ЗМЗ. Что касается последних, то разработчик ISAI учел тяжелые условия работы цепей привода ГРМ, особенно — верхней, из-за недостатка смазки. Для этих моторов созданы натяжители, устанавливаемые вместо гидравлических, причем они обеспечивают дополнительную подачу масла (для этого на корпусе сделана канавка) непосредственно к цепям. Срок службы приводов существенно увеличивается.

Условия работы цепи простыми не назовешь. Из-за износа шарнирных соединений ее длина и шаг постепенно увеличиваются — и цепь перестает правильно ложиться на звездочки. Другая беда в том, что цепь изнашивается не совсем равномерно — причина не только в разбросе свойств материала, но и в различной нагруженности звеньев на разных участках. Факторов — несколько. Числа зубьев звездочек и звеньев в идеале не должны быть кратными. Но, увы… Например, на «копейке» цепь из 114 звеньев работает по звездочке ГРМ с 38 зубьями — кратность равна трем. Значит, при определенных условиях возможен повышенный износ отдельных участков цепи (представьте постоянное повторение «встреч» более нагруженных зубьев с соответствующими звеньями). Ведь сам клапанный механизм нагружает цепь неравномерно (ЗР, 2001, № 3) — усилия клапанных пружин то разгоняют, то тормозят цепь, возбуждая ее колебания. Автомобилист же имеет дело с «конечным результатом» — при работе цепь может бить по звездочкам, и этого надо избежать! В дело вступают натяжитель и успокоитель. Первый напрямую ограничивает свободу цепи — значит, и амплитуду колебаний. Второй гасит усиливающиеся по какой-либо причине колебания, не давая развиться резонансу. Оба устройства одинаково важны для долгой и безотказной работы мотора.

Наиболее известный нынче на рынке натяжитель-автомат — фирмы РОДОС. Принцип работы очень прост (рис. а): шток 4, напоминающий зубчатую рейку, выдвигается под действием тарированной пружины 1 — тем больше, чем длиннее цепь. Подпружиненная собачка 3 препятствует обратному ходу штока под действием колебаний цепи. Механизм поставляется в продажу во взведенном состоянии (см. рис. б) — установочный штифт 2 зафиксирован «чекой» 5 через отверстия. Поставив устройство на двигатель, чеку извлекают — и шток выдвинется, натянув цепь. Максимальное расстояние от фланца до пяты штока — 73 мм. Это гарантирует достаточное натяжение даже сильно изношенной цепи и порой спасает от беды при оборванном успокоителе.

Принципиально новое изделие на рынке натяжителей — ISAI. По присоединительным размерам и максимальному выходу штока (73 мм) оно идентично РОДОСу. Конструкция очень жесткая (рис. а), шток 1 выдвигается за счет вращения в резьбе М14х2,0 корпуса 2. А задает вращение тарированная пружина 4 часового типа, соединенная одним концом с корпусом, другим — с осью привода 3. Во взведенном состоянии (а) механизм удерживается фиксатором 6 под колпачком 5. Фиксатор — кусочек мягкой проволоки и т.п. Поставив натяжитель на двигатель, колпачок свинчиваем — цепь натянется (рис. б). Убрав фиксатор, колпачок навинчиваем обратно, чтобы исключить течь масла. Если понадобится ослабить цепь, снимать натяжитель не нужно, — «свинтив» колпачок, отверткой вращаем хвостовик против часовой стрелки, взводя пружину — шток утапливается. Нажав на него башмаком цепи, фиксируем от проворота, затем вкладываем в защитный колпачок фиксатор и навинчиваем его. Натяжитель останется в этом положении.

Источник: www.zr.ru

Натяжитель цепи грм ваз пилот

С наступлением холодов при заводке автомобиля появился странный грохочущий звук, пропадающий через несколько секунд. На Ниве я всего полгода и пока не могу с уверенностью идентифицировать все звуки и стуки, поэтому грешил на дребезг выпускного тракта. Как раз так получилось, что попал я к мастерам-Нивоводам (менял сцепление), и они сразу распознали этот звук, чреватый крупными неприятностями. Мастера посоветовали установить автоматический натяжитель цепи (АНЦ) “Пилот” производства НПП “Родос”. Надо сказать, что до Нивы у меня была ВАЗ-21063 и на ней я сам устанавливал вышеуказанный АНЦ, проездил на нем больше двух лет, впечатления только положительные.

Читайте также:  Проверка катушек зажигания ваз 21124

После изучения соответствующих тем на нашем форуме, а также ассортимента интернет-магазинов по Ниве, за 305 рублей был куплен необходимый девайс:

Обратите внимание на удлиненный толкатель – в одном из магазинов сети “За рулем” тетенька-продавец мне пыталась вручить АНЦ с коротким толкателем, для “классики”. В дополнение была куплена новая прокладка клапанной крышки (посоветовали мастера), которая через два дня по причине протечек была заменена на пробковую.

Итак, пополнив теоретический багаж знаний в области гидравлики и механики, приступаем к практическому закреплению полученных навыков.

1. Обеспечиваем беспрепятственный доступ к клапанной крышке:

Для этого откручиваем и отводим в сторону гофру с воздушного фильтра, шланги с ресивера. Привод педали газа я снимать не стал, особо он не мешает. На ДМРВ надета оранжевая резиновая перчатка (всегда так делаю во избежание случайного повреждения элемента данного датчика). Тщательно протираем клапанную крышку от пыли и грязи – очень больно видеть потом песок и пыль на обнаженном теле головки блока.

2. Откручиваем и аккуратно снимаем клапанную крышку, с помощью налобного фонарика или другого яркого источника света визуально изучаем состояние успокоителя и башмака натяжителя. Убедившись в их целостности, привязываем на всякий случай проволочкой цепь к звездочке распредвала (чтобы ненароком не соскочила).

3. Вот наш бездыханный друг:

Снимать патрубки системы охлаждения для облегчения доступа не стал, обычное состояние нивовода – буквой Z, особенно когда лень откручивать разные дополнительные механизмы и детали :)))

4. Демонтируем старый натяжитель, очищаем привалочную плоскость от грязи и масла, новый АНЦ устанавливаем по инструкции завода-изготовителя (замеряем расстояние от фланца до упорной площадки башмака, смазываем герметиком прокладку со стороны фланца АНЦ, надеваем АНЦ на шпильки).

5. Закручиваем АНЦ на шпильках, выдергиваем чеку:

Натяжитель при этом щелкнет (нормально, шток вышел и встал на место), закручиваем ключом установленным моментом регулировочный болт – в инструкции написано про усилие 26 Нм, это как раз “до упора”. Всегда пользуюсь динамометрическим ключом, так как от природы не соизмеряю силу с диаметром болтов и гаек, сорванная резьба – моя постоянная головная боль :(((

6. Переходим к демонтажу тройника на левой стороне блока цилиндров. Я пользовался свечным ключом на 21. Сперва откручиваем трубку подачи масла в натяжитель (она больше не нужна), извлекаем ее из моторного отсека. Брызгаем на тройник WD-40 и, сняв клемму, откручиваем датчик давления масла. Медные уплотнительные колечки при этом не теряем. Так как масло из двигателя я не сливал, то оно тонкой струйкой потекло наружу. Быстро ввернул обратно датчик, продвинул дальше ключ по датчику, открутил тройник в сборе с датчиком. Масло потекло веселее, поэтому приняв положение Z, заткнул отверстие в блоке пальцем, второй рукой исхитрился выкрутить из тройника датчик давления масла, одел на его резьбу одну медную шайбу и вкрутил датчик в блок уже без тройника:

Насколько я знаю, такие медные колечки одноразовые, но про новое я не подумал, хотя пока течи масла нет. Одеваем обратно клемму на датчик.

7. Для того, чтобы цепь натянулась, необходимо на несколько оборотов провернуть коленчатый вал. Проволоку, которой прикрутили цепь к звездочке, удаляем. Соответствующего ключа, чтобы провернуть коленвал, я не нашел, поэтому (ВНИМАНИЕ! – НА СВОЙ СТРАХ И РИСК!) поставил новую прокладку клапанной крышки, прикрутил крышку на место и завел двигатель.

Первый пуск прошел удачно, цепь не соскочила. На втором пуске грохота я уже не услышал. На четвертом или пятом пуске на компьютере выскочила ошибка “ДПКВ, неверный сигнал”. Понимая, что при неисправном ДПКВ двигатель не заведется, ошибку стер, списав ее на адаптацию контроллера под новый режим работы двигателя. Чего-то сверхъестественного и неожиданного я в итоге не получил – двигатель заводится спокойно и ровно каждое утро хотя, честно говоря, желательно было бы приурочить это дело к ремонту ГБЦ или замене цепи, пробег машины как-никак почти 100 тык. По большому счету это не является большой бедой – АНЦ можно извлечь и возвратить его механизм в исходное состояние.

Источник: www.niva-faq.msk.ru

Натяжитель цепи грм ваз пилот

Непрочитанное сообщение Nik555 » Ср дек 23, 2009 21:19:02

Непрочитанное сообщение Буйный » Чт дек 24, 2009 5:10:28

Непрочитанное сообщение Jakson » Чт дек 24, 2009 12:07:47

Непрочитанное сообщение Vadim 77 » Чт дек 24, 2009 12:44:55

Непрочитанное сообщение Mr_Ice » Чт дек 24, 2009 14:38:13

Непрочитанное сообщение Nik555 » Чт дек 24, 2009 16:14:23

Непрочитанное сообщение SinodskiY » Ср мар 24, 2010 16:14:35

Непрочитанное сообщение Виталян » Ср мар 24, 2010 20:15:28

Непрочитанное сообщение Nik555 » Чт мар 25, 2010 1:38:52

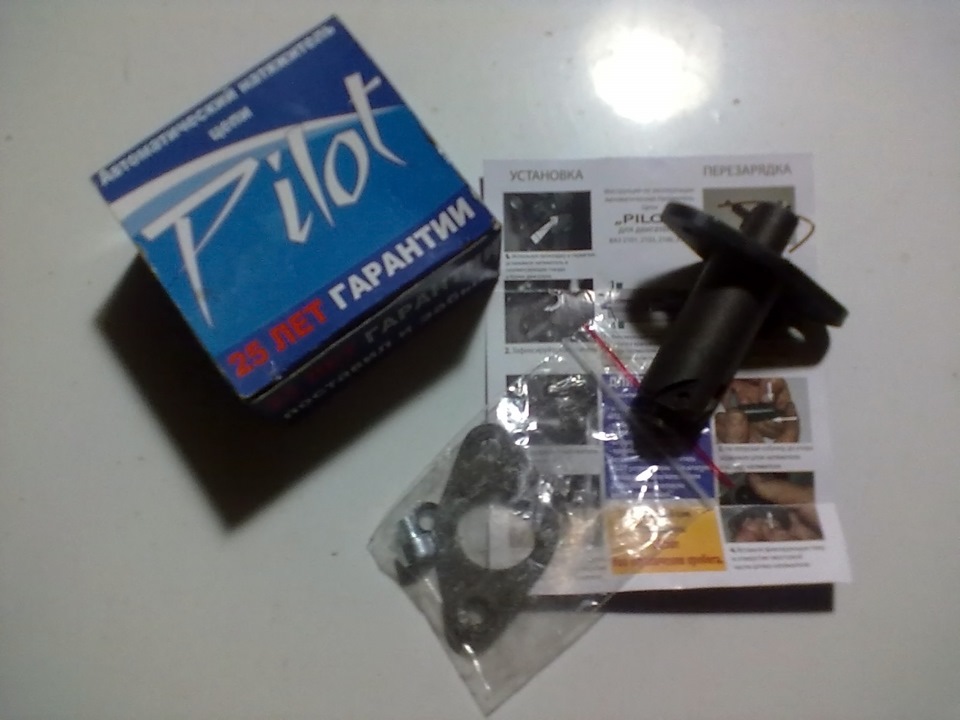

Автоматический натяжитель цепи (АНЦ) “Пилот”

Непрочитанное сообщение Wesel.4ak » Вс янв 23, 2011 16:08:00

Re: Автоматический натяжитель цепи (АНЦ) “Пилот”

Непрочитанное сообщение 707 » Вс янв 23, 2011 16:19:06

Re: Автоматический натяжитель цепи (АНЦ) “Пилот”

Непрочитанное сообщение Wesel.4ak » Вс янв 23, 2011 16:22:44

Re: Автоматический натяжитель цепи (АНЦ) “Пилот”

Непрочитанное сообщение Mr_Ice » Вс янв 23, 2011 16:24:10

Re: Автоматический натяжитель цепи (АНЦ) “Пилот”

Re: Автоматический натяжитель цепи (АНЦ) “Пилот”

Непрочитанное сообщение олежек » Пн янв 24, 2011 6:51:14

Люди ничему так твердо не верит, как тому, о чем они меньше всего знают, и никто не выступает с такой самоуверенностью, как сочинители всяких басен — например, астрологи, предсказатели, хироманты. Религия, суеверия. Мишель Монтень

Re: Автоматический натяжитель цепи (АНЦ) “Пилот”

Непрочитанное сообщение Wesel.4ak » Пн янв 24, 2011 14:29:58

Re: Автоматический натяжитель цепи (АНЦ) “Пилот”

Непрочитанное сообщение рустем » Пн янв 24, 2011 14:34:37

Re: Автоматический натяжитель цепи (АНЦ) “Пилот”

Непрочитанное сообщение олежек » Пн янв 24, 2011 14:42:22

так ты чего хош то. или что за проблем. цепь шумит?? али просто автомат хочеш поставить?? или нюансы в смысле на цепь прошедшую 90 тыков?? думаеш что не натянет??

Люди ничему так твердо не верит, как тому, о чем они меньше всего знают, и никто не выступает с такой самоуверенностью, как сочинители всяких басен — например, астрологи, предсказатели, хироманты. Религия, суеверия. Мишель Монтень

Re: Автоматический натяжитель цепи (АНЦ) “Пилот”

Непрочитанное сообщение Wesel.4ak » Пн янв 24, 2011 14:46:11

Источник: www.semerkainfo.ru

натяжитель цепи

Механический натяжитель цепи. Это первая «тюнинговая» деталь, которая должна быть установлена в автомобиле семейства нива. Двигатель 60хх годов прошлого века, с масляным насосом который рассчитан гонять масло на двигателе 1.2л, не превышающим порог оборотов в 4000 об.мин. Что делают конструкторы АвтоТАЗа. Они на маленький бедненький масляный насосик вешают гидронатяжитель цепи и еще чтобы было совсем не скучно 8 гидроопор. Что имеем в результате? Маленького пушного северного зверька, который совсем близко подкрался. В России неплохо получаются танки и ракеты, но все что «конструктора» вносят в конструкцию двигателя фиат, он отторгает.

Читайте также:  Фильтр нулевого сопротивления установка

Возникающие проблемы с гидронатяжителем

  • холодная погода, около 20 градусов мороза, заводится двигатель. Моторное масло холодное и густое. Жутко гремит цепь и наконец то перескакивает на 6 зубов (как показало вскрытие), занавес для двигателя опустился.
  • нормальная погода. На холостых оборотах «свистят» гидрики «журчит» цепь, просто элементарно не хватает давления масла.
  • внедорожные условия. Машина боком на горе, масло отливает от маслоприемника. Первый на очереди, кому его не хватает – гидронатяжитель и гидроопоры. Движок начинает издавать предсмертные хрюкания.

Механический натяжитель цепи. Основные производители.

На фото представлено три основных варианта распространенных в России. Первое изделие делает фирма «Автомобильный стандарт», в народе и на форумах АНЦ «авто пилот». Второе изделие изготавливает «Русмаш», обычно именуемое пилотом. Третий натяжитель принадлежит конструктору Исаеву, в просторечии Исай. Моя команда и я лично, установили на авто несколько десятков каждого типа натяжителей, поэтому имею право, говорить о статистике и особенностях эксплуатации. Кое что из «закулисья». Первые два натяжителя принадлежат перу одного человека. Конструктор Игорь Медведев. На моторных форумах под ником Родос-М. Насколько мне известно, патенты на данные изобретения или полезную модель, оформлены на его личное имя. С данным человеком работаю совместно по другим проектам, поэтому информация о конструкциях и особенностях изготовления, из первых рук.

Автопилот. Принцип работы. Зубчатая рейка. Из данной тройки это бесспорный лидер. Недостатков по эксплуатации мной не замечено. Уже приезжали машины с пробегом более 150 тыс. где я устанавливал автопилоты из самых первых партий. Очень удобно работать при замене распредвала, его не надо демонтировать из ГБЦ. Недостаток. Трудно найти «оригинал», прошедший контроль качества. Медведев ушел из фирмы «автомобильный стандарт» и сразу очень упало качество на входе. Пошло удешевление производства.

Пилот. Принцип работы – зубчатая рейка. Хороший качественный натяжитель. Старший брат «автопилота». Стабильное качество. Также можно работать без демонтажа из ГБЦ. Главный недостаток – огромный процент подделки на рынке. Данный натяжитель, был первой удачной конструкцией, за него китайцы и схватились. Если Автопилот вообще невозможно найти, то Пилот очень трудно найти «оригинальный». По Питерскому рынку я оцениваю засилие подделок на данный натяжитель в 70%. Работаю с «русмашем» напрямую, поэтому это как «минус» несущественно.

Исай. Принцип работы – часовая пружина. Чтобы не было вопросов и инсинуаций, связался с конструктором напрямую и за 2015г., мы их установили несколько десятков. Основной минус изделия, конструктор выдает за его плюс – нет прецизионных деталей. Когда шток выехал не сильно, все в порядке. Когда цепь изношена и шток выходит за половину, он достаточно сильно «гуляет». Если речь идет о серийном двигателе без «претензий» на тюнинг, это может быть приемлемо. Если двигатель «серьезнее» это недопустимо. Допуск на осевое «гуляние» цепи и звезд в тракте ГРМ всего 0,3мм.

Резюме. На тюнингованные ГБЦ стараемся ставить Автопилот (по его наличию). В основной массе работаем с Пилотом, ну а если клиент на основании форумов или собственных воззрений просит установить Исай, то не отговариваем.

Натяжитель цепи. Установка.

При замене гидронатяжителя цепи, и установке механического натяжителя, я обязательно снимаю клапанную крышку, и после «выдергивания» чеки, делаю храповым ключом один целый оборот коленвала. Так можно избежать одного «подленького» момента. Провисшая цепь может выйти из канавок башмака натяжителя и успокоителя цепи, и если этого не заметить и не исправить, то возможны очень неприятные последствия (это касается однорядной цепи). Также в результате первого оборота, выбирается первичный провис цепи и как правило шток выходит сразу ещё на один-два щелчка, относительно первого отстрела.

Источник: niva-fr.ru

Натяжитель цепи автоматический РУСМАШ (ПИЛОТ) ВАЗ 21214 /Нива/, 2123 /Нива-Шевроле/

  • Гарантируем быструю обработку Вашего заказа в рабочее время (мы работаем с 11-00 до 20-00, суббота и воскресенье – выходные дни).
  • Гарантируем надёжную упаковку Вашего заказа (при отправке его Почтой России или транспортной компанией).
  • Гарантируем максимально оперативную отправку оплаченного заказа (в течение 2-4 рабочих дней после поступления оплаты).
  • Гарантируем возврат денег или обмен на другой товар (с перерасчётом) в течение 14 дней с момента получения заказа
    (товар должен быть исправным, без следов установки, стоимость доставки не компенсируется).
  • Гарантируем бесплатный обмен товара (транспортные расходы за наш счёт), в случае если приобретённый товар оказался с дефектом.

Способы оплаты

Варианты доставки

Варианты самовывоза

Товар добавлен в закладки!

  • Описание
  • Отзывы

ПРИМЕНЯЕМОСТЬ: двигатели ВАЗ 21214 (Нива), 2123 (Нива-Шевроле).

Натяжитель цепи автоматический «РУСМАШ» “ПИЛОТ”

Автоматический натяжитель цепи (АНЦ) “Пилот” предназначен для установки вместо штатного натяжителя цепи на автомобили ВАЗ классического семейства. АНЦ “Пилот” после установки не требует обслуживания и полностью автоматически подтягивает цепь автомобиля по мере её растяжения. Выгодно отличается от аналогов тем, что не требует подвода масляной магистрали, что исключает её перетирание и потерю давления масла. В конструкции отсутствуют плунжерные элементы, что исключает заклинивание натяжителя! Шаг перемещения натяжителя составляет всего 1 мм, что позволяет оптимально отслеживать натяжение цепи. За счёт выверенного усилия натяжения пружины АНЦ “Пилот” практически не изнашивает башмак натяжителя цепи. В результате установки существенно снижается шум двигателя, а также увеличивается ресурс всех узлов ГРМ за счёт правильного натяжения цепи.

Обслуживание

В процессе эксплуатации изделие “Пилот” работает автоматически и не требует регулировочных операций и обслуживания.

Гарантия

Гарантийный срок эксплуатации изделия устанавливается на весь срок службы автомобиля.

Результат применения автоматического натяжителя

– В несколько раз увеличивается ресурс работы всех деталей привода ГРМ за счёт постоянного слежения за натяжением цепи и исключением возможности увеличения паразитных нагрузок в свободных ветвях цепи.
– Улучшение рабочих характеристик двигателя из-за точного выполнения фаз клапанного газораспределения.
– Натяжение цепи выполняется вне зависимости от того запущен двигатель или нет.

Источник: tuningsport.ru

Натяжитель цепи грм ваз пилот

Автоматический натяжитель цепи (АНЦ) — предназначен для установки вместо штатного натяжителя цепи на автомобили ВАЗ классического семейства. Автоматический натяжитель цепи после установки не требует обслуживание и полностью автоматически подтягивает цепь автомобиля по мере необходимости. Выгодно отличается от аналогов тем, что:

— Не требует подвода масляной магистрали, что исключает ее перетирание и потерю давления масла.
— В конструкции отсутствуют плунжерные элементы, что исключает заклинивание АНЦ!
— Шаг перемещения натяжителя составляет всего 1 мм, что позволяет оптимально отслеживать натяжение цепи.
— За счет выверенного усилия натяжения пружины, практически не изнашивается башмак натяжения цепи.

После установки:
— Существенно снижается шум двигателя
— В несколько раз увеличивается ресурс работы всех деталей привода ГРМ за счёт — постоянного слежения за натяжением цепи и исключением возможности увеличения паразитных нагрузок в свободных ветвях цепи.
— Улучшение рабочих характеристик двигателя из-за точного выполнения фаз клапанного газораспределения.
— Натяжение цепи выполняется вне зависимости от того запущен двигатель или нет.

Недостатки стандартного натяжителя:
— Штатный гидронатяжитель это конструкторский просчет (при работе такого устройства в горизонтальном положении пузырьки воздуха скапливаютя в нем приводят к неправильной его работе).
— Нередки случаи обрыва подводящего штуцера масляной магистрали, в любой момент можно остаться без масла посреди дороги.
— На высбожденное место подвода масляной магистрали становится троечный датчик давления масла.

Читайте также:  Машина для 18 летнего парня

С наступлением холодов при заводке автомобиля появился странный грохочущий звук, пропадающий через несколько секунд. На Ниве я всего полгода и пока не могу с уверенностью идентифицировать все звуки и стуки, поэтому грешил на дребезг выпускного тракта. Как раз так получилось, что попал я к мастерам-Нивоводам (менял сцепление), и они сразу распознали этот звук, чреватый крупными неприятностями. Мастера посоветовали установить автоматический натяжитель цепи (АНЦ) “Пилот” производства НПП “Родос”. Надо сказать, что до Нивы у меня была ВАЗ-21063 и на ней я сам устанавливал вышеуказанный АНЦ, проездил на нем больше двух лет, впечатления только положительные.

После изучения соответствующих тем на нашем форуме, а также ассортимента интернет-магазинов по Ниве, за 305 рублей был куплен необходимый девайс:

Обратите внимание на удлиненный толкатель — в одном из магазинов сети “За рулем” тетенька-продавец мне пыталась вручить АНЦ с коротким толкателем, для “классики”. В дополнение была куплена новая прокладка клапанной крышки (посоветовали мастера), которая через два дня по причине протечек была заменена на пробковую.

Итак, пополнив теоретический багаж знаний в области гидравлики и механики, приступаем к практическому закреплению полученных навыков.

1. Обеспечиваем беспрепятственный доступ к клапанной крышке:

Для этого откручиваем и отводим в сторону гофру с воздушного фильтра, шланги с ресивера. Привод педали газа я снимать не стал, особо он не мешает. На ДМРВ надета оранжевая резиновая перчатка (всегда так делаю во избежание случайного повреждения элемента данного датчика). Тщательно протираем клапанную крышку от пыли и грязи — очень больно видеть потом песок и пыль на обнаженном теле головки блока.

2. Откручиваем и аккуратно снимаем клапанную крышку, с помощью налобного фонарика или другого яркого источника света визуально изучаем состояние успокоителя и башмака натяжителя. Убедившись в их целостности, привязываем на всякий случай проволочкой цепь к звездочке распредвала (чтобы ненароком не соскочила).

3. Вот наш бездыханный друг:

Снимать патрубки системы охлаждения для облегчения доступа не стал, обычное состояние нивовода — буквой Z, особенно когда лень откручивать разные дополнительные механизмы и детали :)))

4. Демонтируем старый натяжитель, очищаем привалочную плоскость от грязи и масла, новый АНЦ устанавливаем по инструкции завода-изготовителя (замеряем расстояние от фланца до упорной площадки башмака, смазываем герметиком прокладку со стороны фланца АНЦ, надеваем АНЦ на шпильки).

5. Закручиваем АНЦ на шпильках, выдергиваем чеку:

Натяжитель при этом щелкнет (нормально, шток вышел и встал на место), закручиваем ключом установленным моментом регулировочный болт — в инструкции написано про усилие 26 Нм, это как раз “до упора”. Всегда пользуюсь динамометрическим ключом, так как от природы не соизмеряю силу с диаметром болтов и гаек, сорванная резьба — моя постоянная головная боль :(((

6. Переходим к демонтажу тройника на левой стороне блока цилиндров. Я пользовался свечным ключом на 21. Сперва откручиваем трубку подачи масла в натяжитель (она больше не нужна), извлекаем ее из моторного отсека. Брызгаем на тройник WD-40 и, сняв клемму, откручиваем датчик давления масла. Медные уплотнительные колечки при этом не теряем. Так как масло из двигателя я не сливал, то оно тонкой струйкой потекло наружу. Быстро ввернул обратно датчик, продвинул дальше ключ по датчику, открутил тройник в сборе с датчиком. Масло потекло веселее, поэтому приняв положение Z, заткнул отверстие в блоке пальцем, второй рукой исхитрился выкрутить из тройника датчик давления масла, одел на его резьбу одну медную шайбу и вкрутил датчик в блок уже без тройника:

Насколько я знаю, такие медные колечки одноразовые, но про новое я не подумал, хотя пока течи масла нет. Одеваем обратно клемму на датчик.

7. Для того, чтобы цепь натянулась, необходимо на несколько оборотов провернуть коленчатый вал. Проволоку, которой прикрутили цепь к звездочке, удаляем. Соответствующего ключа, чтобы провернуть коленвал, я не нашел, поэтому (ВНИМАНИЕ! — НА СВОЙ СТРАХ И РИСК!) поставил новую прокладку клапанной крышки, прикрутил крышку на место и завел двигатель.

Первый пуск прошел удачно, цепь не соскочила. На втором пуске грохота я уже не услышал. На четвертом или пятом пуске на компьютере выскочила ошибка “ДПКВ, неверный сигнал”. Понимая, что при неисправном ДПКВ двигатель не заведется, ошибку стер, списав ее на адаптацию контроллера под новый режим работы двигателя. Чего-то сверхъестественного и неожиданного я в итоге не получил — двигатель заводится спокойно и ровно каждое утро хотя, честно говоря, желательно было бы приурочить это дело к ремонту ГБЦ или замене цепи, пробег машины как-никак почти 100 тык. По большому счету это не является большой бедой — АНЦ можно извлечь и возвратить его механизм в исходное состояние.

В процессе эксплуатации изделие “Пилот” работает автоматически и не требует подвода масляной магистрали.

Гарантийный срок эксплуатации изделия устанавливается на весь срок службы автомобиля.

Результат применения автоматического натяжителя на двигателях ВАЗ 01-06, 21214

  • В несколько раз увеличивается ресурс работы всех деталей привода ГРМ за счёт постоянного слежения за натяжением цепи и исключением возможности увеличения паразитных нагрузок в свободных ветвях цепи.
  • Улучшение рабочих характеристик двигателя из-за точного выполнения фаз клапанного газораспределения.

Натяжение цепи выполняется вне зависимости от того запущен двигатель или нет.
