Кузов на ВАЗ 2107: что такое, устройство, схема, замена

Автомобиль ВАЗ 2107 уже давно стал легендой отечественного автопрома. Всем знаком его знаменитый кузов классического цвета с простой геометрией. Являясь люкс-версией машины ВАЗ 2105, он выпускался с 1982 года по 2012 в нескольких модификациях, имел различные комплектации, включая кузов пикап.

Что такое кузов

Кузов — это один из самых важных элементов конструкции автомобиля. Его крепят к раме, но бывают также и безрамочные конструкции. Предназначен кузов для размещения в нем пассажиров и груза. Существуют также конструкции, предназначенные для транспортировки лабораторного, медицинского или другого специального оборудования.

В зависимости от устройства, кузовы бывают каркасными, бескаркасными и полукаркасными.

Кузов автомобиля

Кузов машины ВАЗ 2107 представляет собой заднеприводный четырехдверный седан. Схема сборки его каркаса стандартна и имеет следующие элементы:

  • Передние части;
  • Передние крылья с усилителями;
  • Крыши с рамами стекол;
  • Пол с усилителями и панелью задней части;
  • Боковые части;
  • Задние крылья.

Каждый элемент отлит из малоуглеродистой стали. Для каждой детали предусмотрена не только свой номер, схема отливки, но и своя толщина. Например, для крыши 0,9 мм, а для арок задних колес – 1,0 мм.

Большинство деталей соединяется с помощью бесконтактной сварки, но детали, на которые приходится большая нагрузка, дополнительно укреплены дуговой сваркой.

Среди навесных частей стоит выделить:

Схема подробного устройства машины

Элементы бампера сделаны из пластмассы, прикрепляются кронштейнами, имеют накладки из хрома.

Внутри автомобиля довольно просторно. Передние сиденья имеют регулировку наклона спинки и продольного положения. Заднее сиденье – трехместное.

Все стекла имеют безопасный тип, а продуманное строение автомобиля обеспечит снижение удара при ДТП.

Размеры и характеристики

Вне зависимости от комплектации ВАЗ 2107 имеет следующие размеры:

— снаряженную массу (сколько составляет вес авто с оборудованием и материалами) – 1030 кг,

— полную массу (сколько весит снаряженное авто с пассажирами и грузом)– 1430 кг

Автомобилисту необходимо знать не только стандартные параметры своей машины, но еще и контрольные размеры.

Контрольные размеры (точки) обычно необходимы при восстановлении автомобиля после аварии. Если вы покупаете авто с пробегом, зная такие контрольные размеры, вы сможете легко узнать, попадала ли машина в ДТП. Такая геометрия поможет при восстановлении кузова, а также других важных деталей.

Основные контрольные размеры подробно расписывает схема ниже:

Линейные размеры наглядно определяет следующая схема:

Идентификационные данные

Авто ВАЗ 2107, как и любая другая машина, имеет специфические паспортные данные, печень которых указан в таблице, расположенной под капотом на коробке воздухопривода.

В табличке содержатся сведения о модели машины, номер двигателя и номер кузова, данные массы и номер запасных частей. Над ней находится идентификационнный номер авто – VIN.

— Первые 3 буквы отвечают за код завода-изготовителя;

— 6 последующих цифр являются расшифровкой модели авто;

— Буква или цифра латинского алфавита говорят о годе выпуска модели ВАЗ 2107;

— Последние 7 цифр – это и есть искомый номер кузова.

Точно такой же номер вы найдете в багажнике.

Комплектации и модификации

Для покупателей ВАЗ 2107 был доступен в следующих комплектациях:

— в комплектации «стандарт»;

— в комплектации «норма»;

— в комплектации «люкс».

Автомобиль всегда производился в 10 модификациях как для России, так и для зарубежных стран.

Знаменитый пикап

Для тех, кто искал просторный удобный вариант, на базе ВАЗ 2107 была выпущена машина в кузове пикап любого цвета. Он носит название пикап ВИС – 2345, но уже тоже не производится. Но, несмотря на это, пользуется популярностью до сих пор.

Этот малолитражный пикап легок в управлении, предоставляя широкие возможности, чтобы перевозить столько вещей, сколько вам необходимо. В широкую изотермическую будку поместится даже холодильник.

Двухместный пикап имеет инжекторный двигатель. Он развивает скорость до 110 км/ч. Из-за удобства и оригинального дизайна такой тип кузова очень распространен в Америке и Европе – поэтому очень жаль, что производство этой модели было остановлено.

Замена кузова

Автомобиль ВАЗ 2107 в кузовах седан или пикап уже не выпускается несколько лет, но водители до сих пор могут при необходимости приобрести кузовы для своих машин. Если вдруг вы попали в ДТП, либо кузов вашей машины находится в аварийном состоянии, вы с легкостью можете заказать новый.

Схема действий проста. Для начала вам надо будет определиться с необходимой комплектацией, а также какой тип кузова вам необходим.

Одна комплектация подразумевает новый «кузов в сборе», которая включает электроприборы, проводку, стекла, передний и задний бамперы;

Другая же комплектация называется «кузов в металле». В нее входит новый, окрашенный краской нужного цвета кузов, обработанный антикоррозийными препаратами.

Заводом были предусмотрены разнообразные цвета для автомобиля ВАЗ 2107. Каждый из них имеет свое название. Например, бледно-желтый – «дыня», классический красный – «калина», а болотный зеленый – «сочи».

Читайте также:  Размеры полки для колес

Заказывая кузов в третьей комплектации, вы можете сделать его любого цвета. Возможно, это займет больше времени, чем, если бы вы остановились на простой белой краске. Но автомобиль яркого заметного цвета всегда будет доставлять удовольствие при вождении.

Источник: 7vaz.ru

Кузовные элементы ваз 2107

Своими руками решили отремонтировать пол (дно) кузова ВАЗ2107?

Не знаете из каких частей состоит пол кузова “семёрки”?

Как называются запчасти пола кузова ВАЗ 2107, что бы купить их в магазине?

Если Вы задаётесь этими вопросами, то значит Вы попали по адресу.

Пол кузова состоит из двух основных частей – передний пол и задний пол. А эти части в свою очередь состоят ещё из некоторых составляющих запчастей.

В прочем, что бы не писать много букв, а вам не читать их, вот вам фото и таблицы. Думаю разберётесь. Удачного ремонта.

Передний пол

Таблица из чего состоит передний пол ВАЗ 2107(любых модификаций)

№ поз. № дет.(каталожн.) Кол-во Наименование
1 21010-5101066 1 Соединитель перегородки правый
2 21010-5101070 1 Соединитель перегородки задний правый
3 21010-5101152 1 Кронштейн домкрата задний правый
4 21010-5101106 2 Соединитель центральной перегородки
5 21010-5101081 1 Поперечина пола передняя
6 21010-5101068 1 Соединитель передней перегородки
правый
7 21010-5401100 1 Накладка боковины правая
8 21010-6810024 1 Кронштейн передний
9 21010-5101300 1 Лонжерон передний правый
10 21010-5101310 1 Усилитель переднего лонжерона правый
11 21010-5101311 1 Усилитель переднего лонжерона левый
12 21010-5101060 1 Кожух пола над коробкой передач
13 21010-5101030 1 Панель пола
14 21010-5101301 1 Лонжерон передний левый
15 21010-5101075 1 Кронштейн домкрата передний левый
16 21010-5101074 1 Кронштейн домкрата передний правый
17 21010-5101114 1 Поперечина пола задняя
18 21010-5101116 2 Кронштейн задней поперечины пола
19 21010-5101122 1 Кронштейн правый
20 21010-5101384 1 Скоба
21 21010-3920110 4 Усилитель
22 21010-5101126 1 Кронштейн левый
23 21010-5101067 1 Соединитель перегородки левый
24 21010-5101153 1 Кронштейн домкрата задний левый
25 21010-5101071 1 Соединитель перегородки задний левый
26 21010-5401101 1 Накладка боковины левая
27 21010-5101069 1 Соединитель передней перегородки
левый
28 21010-6810027 1 Кронштейн левый
29 21010-5810056 4 Пластина
30 21050-6810030 2 Кронштейн
31 21010-6810026 1 Кронштейн правый

Задний пол

Таблица из чего состоит задний пол ВАЗ 2107(любых модификаций)

Источник: tvoysm.ru

Кузовные элементы ваз 2107

Версия 24.10.16 beta

Переезд сайта на новый домен .


Автомобильный справочник

Кузов автомобилей ВАЗ-2107


Наши дополнительные сервисы и сайты:

Элементы кузова


1– заднее крыло;
2– задняя дверь;
3– задняя поперечина пола;
4– передняя дверь;
5– панель пола;
6– накладка передней стойки;
7– левое переднее крыло;
8– стойкабрызговика;
9– брызговик;
10 – кронштейн переднего бампера;
11 – бампер;
12 – накладка бампера;
13 – нижняя панель передка;
14 – правое переднее крыло;
15 – капот;
16 – боковина;
17 – панель крыши;
18 – задняя перегородка;
19 – панель задка;
20 – крышка багажника.

Описание конструкции

Кузов автомобиля ВАЗ-2107 – седан, несущей конструкции, трехобъемный, четырехдверный. Каркас кузова состоит из основания кузова, подмоторной рамы с брызговиками, панелей пола с усилительными поперечинами и порогами, панелей передка и задка и других элементов. Детали и узлы кузова соединены между собой сваркой.

Съемные панели и узлы: бамперы, капот, двери, решетка радиатора, крышка багажника, лючок топливного бака.

Двери с опускными стеклами. В передние двери встроены зеркала заднего вида, регулируемые из салона. Ветровое стекло безосколочное, трёхслойное, полированное. Остальные стекла закаленные, полированные. Заднее стекло имеет элемент обогрева.

Спереди и сзади кузова на кронштейнах установлены бамперы из формованной пластмассы с металлическими хромированными накладками.

Передние сиденья раздельные, регулируются в продольном направлении. Спинки сидений выполнены заодно с подголовниками, регулируются также по углу наклона. Передние и задние сиденья оборудованы ремнями безопасности.

В салоне автомобиля на панели установлены: комбинация приборов, электровыключатели, органы управления вентиляцией и отоплением, вещевой ящик, полка, прикуриватель, пепельница.

На тoннеле пола установлена съемная пластмассовая панель радиоприемника.

Радиатор отопителя и вентилятор с приводом от электродвигателя объединены пластмассовым кожухом, установленным под панелью приборов.

На полу кузова уложено ковровое покрытие на водонепроницаемой основе. Под ним поверх наклеенных битумных листов размещены термошумоизоляционные прокладки.

Обивка багажного отсека выполнена из формованной пластмассы.

Снизу кузов автомобиля покрыт составом (БМП-1) или эластичной мастикой (Пластизоль Д11-А). На внутренних поверхностях панелей дверей наклеены виброшумоизоляционные листы.

Источник: diagnoz-avto.ru

Детали кузова на ВАЗ Семёрка

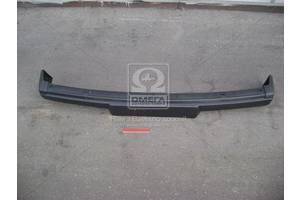

Бампер ВАЗ 2107 передн. (Россия) 3302 Производитель: ПЛАСТИК, г.Сызрань Артикул: 2107-2803015-10

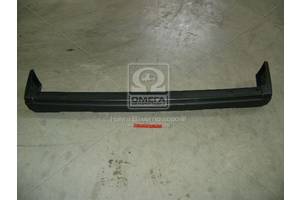

Бампер ВАЗ 2107 задн. (Россия) 3302 Производитель: ПЛАСТИК, г.Сызрань Артикул: 2107-2804015-10

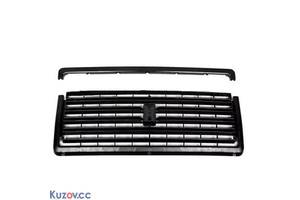

Решетка радиатора ВАЗ 2107 черная, + верхний молдинг Производитель: ПЛАСТИК, г.Сызрань Качество: высокое Артикул: 2107-8401014/104

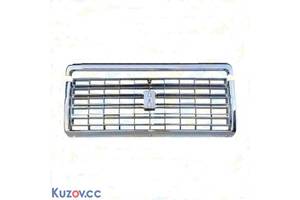

Решетка радиатора ВАЗ 2107 хром, с верхним молдингом Производитель: ПЛАСТИК, г.Сызрань Качество: хорошее Артикул: 2107-8401014/104

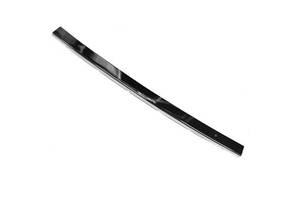

Накладка бампера ВАЗ 2107 перед сабля. (Россия) 3302 Производитель: ПЛАСТИК, г.Сызрань Артикул: 2107-2803050

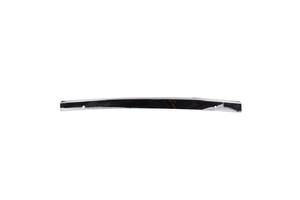

Накладка бампера ВАЗ 2107 задн. сабля (Россия) 3302 Производитель: ПЛАСТИК, г.Сызрань Артикул: 2107-2804050

Новый капот на автомобили Ваз 2107 Код товара: 2107-8402012. Производитель ‘Начало’ , Набережные Челны, Россия.

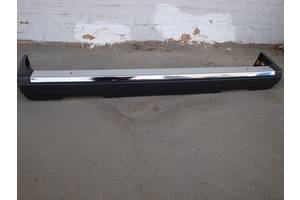

Задний бампер на автомобили Ваз 2107 без кронштейнов (с хромированной вставкой). Каталожный номер: 2107-2804010-11к. Производитель Пластик, Россия.

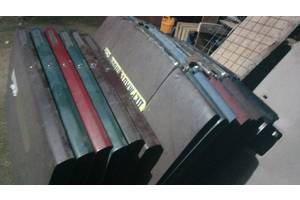

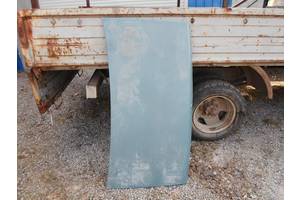

Б/у крышка багажника для ВАЗ 2107 В наличии 10 шт. РАЗНОГО ЦВЕТА с авто после 2006 года.

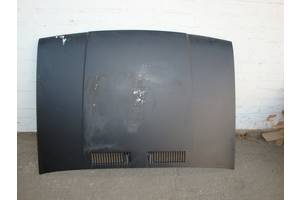

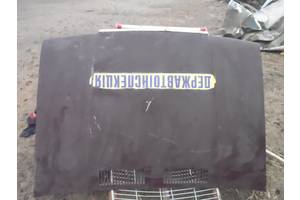

Б/у капот для ВАЗ 2107 Вналичии 15 КАПОТОВ и 10 крышек багажника разного цвета с авто после ‘)): года выпуска

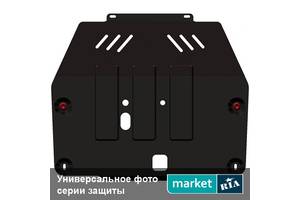

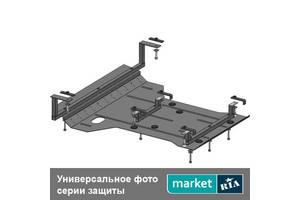

ВАЗ 2107 1982-2014 (1 поколение) седанЗащита двигателя TITAN изготавливается из цельного листа горячекатаной стали толщиной 2 мм. Конструкция производится с учетом комплект.

ВАЗ 2107 1982-2014 (1 поколение) седанЗащита двигателя Kolchuga Standart: – изготавливается из холоднокатаной и прочной стали толщиной 2 мм;- покрывается порошково-полимерн.

Источник: zapchasti.ria.com

Кузовные элементы ваз 2107

Рейтинг Alexa: #3,198,318 Google PageRank: 0 из 10 Яндекс ТИЦ: 10

Рейтинг Alexa: #2,442,462 Google PageRank: 0 из 10

Клуб любителей ВАЗ 2107. Разделы: тюнинг ваз 2107, ремонт ваз 2107, двигатель ваз 2107, характеристика ваз 2107, кузов ваз 2107, схема ваз 2107, карбюратор ваз 2107, обвес ваз 2107.

Google PageRank: 0 из 10

Мультипликаторные катушки и другие рыболовные снасти Abu Garcia, Shimano, Daiwa, Megabass

Рейтинг Alexa: #1,026,633 Google PageRank: 4 из 10

Сайт об автомобиле ВАЗ-2107, в народе – Семерка: новости Автоваза, бортжурнал, эксплуатация, ремонт, обслуживание, тюнинг автомобиля ВАЗ-2107

Рейтинг Alexa: #9,279,176 Google PageRank: 0 из 10 Яндекс ТИЦ: 0

В магазине «Ровный пол» Вы найдете большой ассортимент Ð½Ð°Ð¿Ð¾Ð»ÑŒÐ½Ñ‹Ñ Ð¿Ð¾ÐºÑ€Ñ‹Ñ‚Ð¸Ð¹, в том числе паркет, пробка на пол, пробковые покрытия на стены с доставкой.

Google PageRank: 1 из 10

Адвокат по уголовным делам. Мы действуем оперативно. Квалифицированные консультации Ð¾Ð¿Ñ‹Ñ‚Ð½Ñ‹Ñ Ð¿Ñ€Ð¾Ñ„ÐµÑÑÐ¸Ð¾Ð½Ð°Ð»Ð¾Ð².

Рейтинг Alexa: #2,893,388 Google PageRank: 3 из 10

Рыболовные туры на Ð¡Ð°Ñ Ð°Ð»Ð¸Ð½. Ловля Ñ‚Ð¸Ñ Ð¾Ð¾ÐºÐµÐ°Ð½ÑÐºÐ¸Ñ Ð»Ð¾ÑÐ¾ÑÐµÐ¹, тайменя, кижуча, симы. Недельные и однодневные туры по острову. Рыбалка на море.

Google PageRank: 2 из 10

Схема предохранителей ВАЗ вниманию представлена полная электрическая схема ВАЗ 2107 – Схема предохранителей ВАЗ 2107

схема , предохранители , ваз , 2107

Google PageRank: 1 из 10

Мы рады видеть Вас на сайте CappyHappy.ru. Компания «CappyHappy» уже более 8 лет занимается оптовой продажей Ð³Ð¾Ð»Ð¾Ð²Ð½Ñ‹Ñ ÑƒÐ±Ð¾Ñ€Ð¾Ð².

Рейтинг Alexa: #3,983,417 Google PageRank: 0 из 10

Карбюраторы ваз, устройство, ремонт, настройка, прочистка. Все о карбюраторах на модели ваз 2108, ваз 2107, ваз 2101, ваз 2109, ваз 2106, ваз 2103

карбюратор , ваз , 2108 , 2107 , 2101

Рейтинг Alexa: #14,106,099 Google PageRank: 0 из 10 Яндекс ТИЦ: 20

ВАЗ-2105, ВАЗ-2107, двигатель, устройство, ремонт, тюнинг

ваз-2105 , ваз-2107 , двигатель , устройство , ремонт

Google PageRank: 0 из 10 Яндекс ТИЦ: 10

натяжные потолки , натяжные потолки саранск , натяжные потолки в саранске ,натяжные потолки PONGS,натяжные потолки deskor,тканивые потолки, бесшовные.

Google PageRank: 1 из 10

Услуги по антикоррозийной защите в Калуге и Калужской области, устройство Ð¼Ð¾Ð½Ð¾Ð»Ð¸Ñ‚Ð½Ñ‹Ñ Ð±ÐµÑÑˆÐ¾Ð²Ð½Ñ‹Ñ Ð¿Ð¾Ð»Ð¾Ð², лакокрасочные работы и многое друго.

Google PageRank: 0 из 10

Google Тренды это диаграмма для отслеживания сезонности ключевых слов. Этот график позволяет лучше понять сезонное изменение полулярности запросов по определенной тематике.

Значения приведены относительно максимума, который принят за 100. Чтобы увидеть более подробную информацию о количестве запросов в определенный момент времени, наведите указатель на график.

Источник: rankw.ru

Кузовные элементы ваз 2107

Устройство и эксплуатация автомобиля ВАЗ 2105 LADA

К онструктивные особенности, устройство, эксплуатация, ремонт автомобилей ВАЗ 2105 (пятерочка )

e-mail:
office@matrixplus.ru
tender@matrixplus.ru

icq:
613603564

skype:
matrixplus2012

телефон
+79173107414
+79173107418

г. С аратов

Химия которая работает, и убивает бактерии

Статистика

Кузов автомобиля ВАЗ 2105

Кузов автомобиля типа седан, несущей конструкции, цельнометаллический, сварной, имеет надежную термошумоизоляцию, которая достигается за счет использования шумопоглощающих прокладок с битумным слоем. Днище и внутренние полости крыльев для защиты от коррозии и шумоизоляции покрыты полихролвиниловым пластизолем Д-11А.

Передние двери с одним опускным стеклом, задние двери с опускным и неподвижным стеклами. Ветровое и заднее стекла панорамного типа. Ветровое стекло трехслойное, полированное, заднее и боковые стекла закаленные, полированные. Заднее стекло с электроподогревом. Все стекла безопасного типа.

Каркас и оперение кузова

Кузов автомобиля состоит из передка, пола с усилителями, задка и деталей оперения. Все детали и узлы соединены между собой контактной точечной сваркой сильно нагруженные детали дополнительно электродуговой сваркой, газовой сваркой приварены панель 17 крыши с боковыми панелями 20.
Передок кузова состоит из вертикального щитка 11, брызговиков 33 передних крыльев со стойками, поперечины 9, коробки 12 воздухопритока, поперечены 16 панели приборов и боковых панелей 32 передка.
Пол кузова включает панели переднего и заднего полов, полов багажного о отделения, запасного колеса и топливного бака. С панелями полов сварены передние лонжероны 10, лонжероны переднего пола, соединители центральных стоек, средние лонжероны 25 пола багажного отделения, пол ере чины 31, 29, 28 и 23, кронштейн поперечной штанги и другие детали.
Задок кузова состоит из внутренних и наружных арок задних колес, внутренних боковых панелей крыши, рамки задней пepeгородки с полкой 21.
Оперение кузова включает лицевые детали: передние и задние крылья 8 и 14, панель 17 крыши, боковины 13, боковые панели 20 крыши, раму 15 ветрового окна, раму 19 заднего окна, панель облицовки радиатора и панель 22 задка.
На кузов на деталях установлены капот, двери, крышка багажника.

Детали кузова отштампованы из листовой малоуглеродистой стали толщиной: для наружных панелей – 0,7 мм, для переднего пола и крыши – 0,9 мм, для брызговиков передка, арок задних колес, лонжеронов и поперечин пола – 1,0 мм, для сильно загруженных деталей (передние лонжероны, центральные стоики) – 1,5 мм. Различные мелкие детали кузова (усилители, соединители, кронштейны, надставки) отштампованы из стали толщиной 0,8-2,5 мм. Двери, капот, крышка багажника состоят из наружных и внутренних панелей, изготовленных из стали толщиной 0,7 мм ч соединенных между собой путем загибки фланцев наружных панелей с последующей точечной сваркой. Для увеличения местности капота крышки багажника их наружные и внутренние панели дополнительно соединены между собой клеем. Капот установлен на петлях по переднему краю кузова. Крепление петель в верхней поперечине передка и капота к петлям выполнено болтами. За счет увеличенных отверстий в петлях возможно регулировка положения капота 8 проеме кузова.

Крышка багажника имеет петли с торсионным механизмом, обмечающим открывание крышки и удержание м в открытом положении. Увеличенные отверстия в петлях допускают регулировку положения крышки багажнике.
Сипов в я схема кузова, образованная элементами коробчатого сечения, предохраняет пассажирский салон от деформации при ударе спереди и сзади. Гашение скорости при ударе происходит за счет плавной деформации передней и задней частой кузова.

Передний и задний бамперы алюминиевые, полированные, закреплены с помощью трубчатых удлинителей болтами к кронштейном кузова. По всей длине бампер имеет резиновую накладку 2, которая установлена на ДМ держателя , закрепленных болтами к бамперу На концах бампера закреплены резиновые накладки 4 с металлическими каркасами. Трубчатые удлинители имеют проушины для буксировки автомобиля.

Наружная отделка кузова

Детали наружной отделки: молдинги 48, заводской знак 52, решетки 42 вытяжной вентиляции изготовлены из пластмассы черного цвета. Молдинги приклеены по шву боковин кузова, верхняя и нижняя части покрыты блестящей пленкой типа МАЙЛАР.
Решетка 54 облицовки радиатора изготовлена из пластмассы графитового цвета и прикреплена к передку кузова четырьмя болтами. Заводской знак 52 установлен в центре решетки облицовки с помощью держателя, изготовленного заодно со знаком. Две выступа с тыльной стороны знака вводят отверстия решетки. Поверхность ладьи и окантовка знака матовая серебристо-металлическое о цвете.
Орнаменты 44 и 47 заднего крыла и задка кузова изготовлены ив пластмассы АБС и закреплены с помощью пружинных держателей 41. Поверхность орнаментов матовая серебристого цвета.
Соединения крыла с боковой панелью крыши я ровные желобки крыши облицованы декоративными накладками 44 и 40,
Уплотнители 39 ветрового о водного стоим отделаны кантом 38 из прозрачной пластмассы с внутренней металлизированной полосой.
Коровой вытяжной вентиляции не боковинах крыши закрыты решетками 41, каждая из которых закреплена штырями в держателях 41.

1. Держатели накладок 6 ампера.
2. Накладка.
3. Бампер.
4. Боковая накладка.
5. Трубчатый удлинитель.
6. Кронштейн крепления бампера.
7. Панель облицован передка.
8. Параднее крыло.
9. Поперечина рамки радиатора.
10. Породной лонжерон.
11. Щиток передка сборе.
12. Коробка воздухопритока.
13.Боковина кузова.
14 Накладка передней стойки и передка
15. Рама ветрового окна.
16. Поперечина панели приборов
17. Панель крыши
18. Усилители крыши
19. Рамка заднего окна
20. Боковая панель крыши
21. Полка задка с раскосами
22. Панель задка
23. Нижняя поперечина задка
24. Заднее крыло
25. Лонжерон пола багажного отделения
26. Внутренняя арка заднего колеса
27. Пол багажного отделения
28. Поперечина над задним мостом
29. Поперечина под задним сиденьем
30. Панель пола
31. Поперечина под передними сиденьями
32. Боковая панель передка
33. Брызговик
34. Рамка окна двери
35. Петля
36. Наружная панель двери
37. Внутренняя панель
38. Окантовка уплотнителя
39. Уплотнитель ветрового стекла
40. Декоративная накладка
41. Держатель
42. Решетка вытяжной вентиляции
43. Пружинный держатель
44. Накладка
45. Пружинная шайба
46. Орнамент заднего крыла
47. Орнамент задка
48. Пластмассовый молдинг
49. Блестящая пленка
50. Клеевой слой
51. Алюминиевая фольга
52. Заводской знак
53. Винты крепления облицовки
54. Облицовка радиатора
