Короткоходная кулиса ваз классика

Lada 2105 OLD-G › Logbook › Установка короткоходной кулисы на классику

Всем привет.
Сразу извиняюсь, забыл все пофоткать, так как было дело уже поздней ночью.
Наконец-то дошло дело до установки кулисы. Была она куплена в ТаймТурбо и карданчик.
Попробую описать все подробно, могу что-то упустить, так как уже прошло некоторое время после установки. Были тесты и раза три точно переделывал и доделывал.
У меня 4 ступка и все не так просто как с 5ти. Поставил кулису от шнивы соединил и поехал.
Тут надо было повозиться. Значит сперва снял старую палку, затем ковер и дальше кулиса освобождается и к ней появляется доступ. Откручиваем три болта и начинаем вынимать. Там есть нюанс, про который я по началу не знал. Кулису держит внутри пружинка и естественно ее ни в коем случае нельзя про…ть. Чтобы отсоединить понадобился крючок, мне повезло и я нашел крючок на тросике, им подцепил и плоскогубцами снял с крючка, затем надо этим крючком натянуть пружинку и зафиксировать, потому что в дальнейшем нам понадобится все прицепить назад.
После снятия надо было сделать заднюю без утапливания. Там есть такая деталь, она последняя выпуклая я по незнанию в ней выпили металл и сделал круг (когда будите снимать, поймете), и теперь у меня появился большой люфт вправо, как будто для 5 передачи. Потом я понял, что столько пилить не надо, надо прикинуть как идет кулиса назад для задней и выпилить половину, а лучше вообще не пилить, так как надо пилить на самой кулисе ушко. И этого хватает, чтобы задняя передача включалась. Но все приходит с опытом.

Дальше все собралось назад и вставилось. Потом приступил к изготовления площадки для кулисы. Повезло, нашел подходящий квадратик металла, просверлил дырки для болтиков и приварил к металлу, за который крепятся сиденья. Ну и тут началась самая веселуха. Как прирастить карданчик к кулисе и палку от короткоходки к карданчику. Цель была сделать по максимуму, чтобы было все разборным.
Решения, к карданчику был приварен кусок металла, но большего диаметра, чем палка на кулисе. Металл отрезали и приварили на его место болт, который отлично вкрутили в трубку кулисы.
Дальше надо было приделать карданчик к кулисе. На другом конце от приваренного болта находился типо хомут, но он тоже был большого диаметра для кулисы и пришлось отрезать трубочку и подгонять ее. Чтобы можно было нормально обжать хомут. Трубочку подогнали, приварили к кулисе, одели хомут, зажали. Вроде все норма, но после нескольких тестов, все немного подразболталось.
Немного переделали и все стало ок. Карданчик люфтил и его пришло заварить и еще пикануть болт к палке кулисы. После все стало супер.
Передачи включаются отлично, четко, быстро. Короткоходка решает.
Пробуйте, тестируйте, уверен многие найдут более простые решения данных проблем.
Спасибо что прочитали. Всем удачи!)

Источник: www.drive2.com

Рычаг переключения передач короткоходный ВАЗ 2101-2107 TURBOTEMA

  • Гарантируем быструю обработку Вашего заказа в рабочее время (мы работаем с 11-00 до 20-00, суббота и воскресенье – выходные дни).
  • Гарантируем надёжную упаковку Вашего заказа (при отправке его Почтой России или транспортной компанией).
  • Гарантируем максимально оперативную отправку оплаченного заказа (в течение 2-4 рабочих дней после поступления оплаты).
  • Гарантируем возврат денег или обмен на другой товар (с перерасчётом) в течение 14 дней с момента получения заказа
    (товар должен быть исправным, без следов установки, стоимость доставки не компенсируется).
  • Гарантируем бесплатный обмен товара (транспортные расходы за наш счёт), в случае если приобретённый товар оказался с дефектом.

Способы оплаты

Варианты доставки

Варианты самовывоза

Товар добавлен в закладки!

  • Описание
  • Отзывы

ПРИМЕНЯЕМОСТЬ: ВАЗ 2101, 2102, 2103, 2104, 2105, 2106, 2107 с установкой механизма выбора передач ВАЗ 2123 (Нива-Шевроле).

РАЗМЕР: высота 370 мм.

МАТЕРИАЛ: сталь, порошковая окраска, капролоктан.

УСТАНОВКА: короткоходная кулиса на ВАЗ 2101-2107 “Классику” изготовлена на базе стандартной шаровой опоры (устанавливается на “тоннель” автомобиля). При установке необходимо просверлить отверстия в кронштейне крепления сидений (втулки идут в комплекте).

Без доработок устанавливается на 5-ти ступенчатую КПП с механизмом выбора передач от ВАЗ 2123 (Нива-Шевроле). При установке на 4-х ступенчатую КПП необходимо доработать механизм выбора передач.

Источник: tuningsport.ru

Установка короткоходной кулисы на ваз 2114 и на классику

Автомобиль скомпонован очень плотно, и свободное место найти в подкапотном пространстве крайне затруднительно. Поэтому детали управления какими-либо узлами порой располагаются на значительном удалении от самого механизма. Все сказанное в полной мере относится к КПП, в которой саму коробку и рычаг переключения передач (РПП) связывает специальная деталь, называемая кулиса. Одним из недостатков ВАЗ, как на переднеприводных 2110, 2112, 2115, 2114, так и на классике, является неудобство смены передач. Этот недостаток устраняет короткоходная кулиса.

Читайте также:  Свистит натяжной ролик грм

На фото показано, как это выглядит на автомобиле.

Что такое короткоходная кулиса КПП

Здесь надо пояснить, в чем заключается неудобство. Чаще всего оно затрагивает владельцев ВАЗ с механической КПП – не только старых моделей 2107, 2106, 2108, 2109, но и более современных 2110, 2112, 2115, 2114. А заключается оно в слишком большом времени, затрачиваемом на переключение передач, и необходимости повышенного усилия для их фиксации. Причиной этого является неоптимальная форма кулисы, из-за чего и возникают подобные неудобства.

Первыми с ними столкнулись автогонщики, у них от времени переключения передач зависит многое, и его стараются минимизировать. Вот ими и была впервые использована короткоходная кулиса (КК), позволяющая обойти этот недостаток. А потом подобное новшество перешло и на обычные машины. Для лучшего понимания предмета обсуждения, на фото показана подобная деталь для переключения КПП автомобиля ВАЗ 2108.

Плюсы и минусы короткоходной кулисы

Прежде чем рассматривать, как сделать короткоходную кулису своими руками, давайте подведем некоторый итог ранее сказанному и определимся, какие плюсы и минусы это дает. Чаще всего подобная замена проводится на любых автомобилях ВАЗ (например, 2110, 2112, 2115, 2114 и 2107, 2106, 2108, 2109), положительным эффектом считается:

  • уменьшение ходов (расстояний на перемещение РПП) при переключении КПП;
  • более четкая фиксация передач (за счет увеличения усилия их включения);
  • исключение люфта и дребезга РПП.

Однако не все так хорошо, некоторые специалисты считают, что установка короткоходной кулисы вызывает отказ синхронизаторов за счет повышенного усилия при переключении.

Короткоходная кулиса своими руками

Кулиса короткоходная на классику

Для изготовления в этом случае потребуется:

  1. кусок трубы диаметром пятнадцать миллиметров;
  2. гайка от классической шаровой;
  3. РПП от 2108;
  4. ремкомплект кулисы 2108 (ось и две втулки);
  5. карданчик от рулевого механизма 2104, 2105 или 2107.

Работы выполняются следующим образом:

  • От РПП отрезается шарик снизу;
  • Подпиливается нижняя часть таким образом, чтобы в нее можно было вставить трубу, и обваривается;
  • Приваривается гайка к трубе снизу;
  • Размещается шаровая в удобном месте;
  • Крепится карданчик к рычажку КПП.

Описанный процесс поясняют приведенные фотографии:

Короткоходная кулиса ВАЗ 2109

Одной из основных деталей будет карданчик от Калины, позволяющий избежать люфта рычага.

Далее надо выполнить доработку, как показано на фотографиях:

Затем ввариваются два куска металла

После окончания работ надо зачистить все швы и покрасить в нужный цвет.

Короткоходная кулиса, устанавливаемая своими руками на многих моделях автомобилей ВАЗ, имеет свои минусы и плюсы, но зато позволяет сократить время переключения передач и облегчает управление машиной. Делать ее или нет – это личный выбор каждого, но нельзя отрицать, что такая доработка многими воспринимается как нужная и полезная.
” alt=””>

Источник: znanieavto.ru

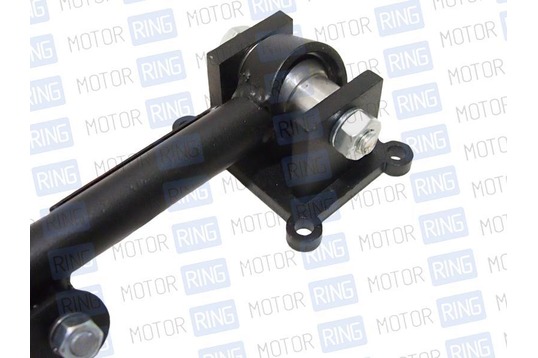

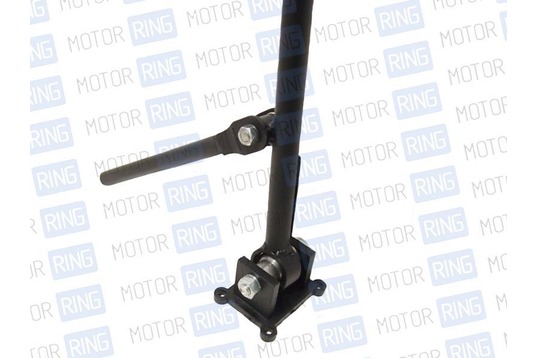

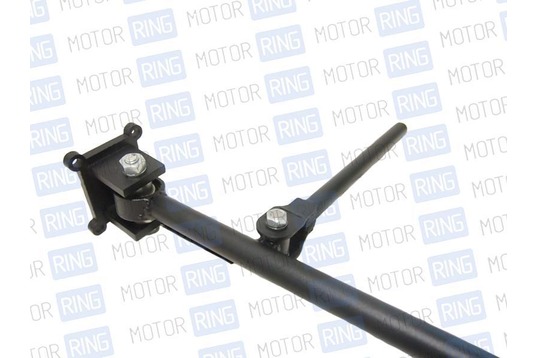

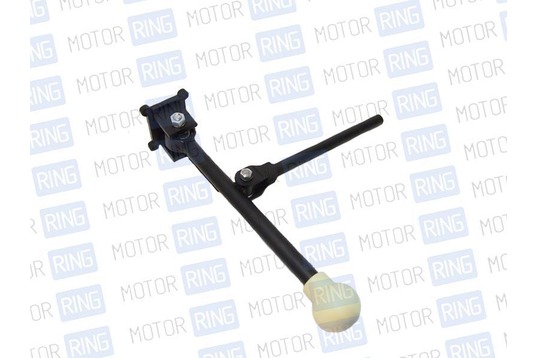

Короткоходная кулиса ваз классика

Этот товар выбрали 3 покупателя

Материал: сталь, порошковая окраска,текстолит

Размер: высота 400 мм

Установка: устанавливается вместо стандартной кулисы. При установке на 5-ти ступенчатую кпп понадобится механизм выбора передач Шевроле Нива. При установке на 4 х ступенчатую кпп нужно внести доработки в крепления к выбору передач

Варианты доставки товара

Обратите внимание!
Ниже указаны способы доставки, доступные именно для этого товара. В зависимости от способа доставки возможные варианты оплаты могут различаться.
С подробной информацией можно ознакомиться на странице “Доставка и оплата”.

Посылка Почтой России

Доступные способы оплаты:

  • Наложенный платеж (оплата при получении)
  • С помощью карт Сбербанк, ВТБ, Почта Банк, Tinkoff
  • Яндекс.Деньги
  • QIWI
  • ROBOKASSA

Отправка по всей России. Срок доставки – от 5 до 12 дней.

Посылка Почтой России 1 класс

Доступные способы оплаты:

  • Наложенный платеж (оплата при получении)
  • С помощью карт Сбербанк, ВТБ, Почта Банк, Tinkoff
  • Яндекс.Деньги
  • QIWI
  • ROBOKASSA

Отправка по всей России. Срок доставки – от 2 до 5 дней. Дороже чем обычная доставка Почтой России, примерно, на 50%. Вес посылки до 2,5 кг

Экспресс-посылка EMS

Доступные способы оплаты:

  • Наложенный платеж (оплата при получении)
  • С помощью карт Сбербанк, ВТБ, Почта Банк, Tinkoff
  • Яндекс.Деньги
  • QIWI
  • ROBOKASSA

Отправка по всей России. Срок доставки – от 3 до 7 дней. Дороже чем обычная доставка Почтой России, примерно, на 100%.

Транспортные компании

Доступные способы оплаты:

  • С помощью карт Сбербанк, ВТБ, Почта Банк, Tinkoff
  • Яндекс.Деньги
  • QIWI
  • ROBOKASSA

Доставка возможна в любой населенный пункт, где есть представительство транспортной компании. Срок доставки – от 2 до 10 дней. Отправка габаритных посылок выгоднее, примерно, на 50% чем Почтой России.

Курьерская доставка по г. Тольятти

Доступные способы оплаты:

  • Наличными при получении
  • С помощью карт Сбербанк, ВТБ, Почта Банк, Tinkoff
  • Яндекс.Деньги
  • QIWI
  • ROBOKASSA

Срок доставки от 1 до 12 часов.

Самовывоз с нашего склада

Доступные способы оплаты:

  • Наличными при получении
  • Кредит, рассрочка
  • С помощью карт Сбербанк, ВТБ, Почта Банк, Tinkoff
  • Яндекс.Деньги
  • QIWI
  • ROBOKASSA

Время забора должно совпадать с режимом работы магазина.

Источник: motorring.ru

Перенос рычага КПП. 4-х ступенчатая коробка на классике

Вот и настало время нового блога, в котором я хочу рассказать как перенести рычаг на четырех ступенчатой коробке передач.

Делается это для удобства и короткого хода рычага. В моём случае ход остался таким же, может быть чуть меньше. Но удобства значительно прибавилось = )

Сделать это можно как с помощью болтового соединения или же при помощи сварки. В ходе рассказа всё узнаете = )

Необходимо купить следующее:

1.Механизм переключения передач 2108 ( я отхватил со скидкой за 300 рублей )
2.Карданчик кулисы 2108 ( 170 рублей )
3.Болт для карданчика ( 8 рублей )
4.Болты М6 5 штук + шайбы + гайки (30 рублей )

Можно увидеть, что дело это не затратное! Так же один из положительных моментов то, что не придётся снимать коробку, всё делается из салона.

Итак, откручиваем пластиковую штуковину, снимаем рычаг ( путём выковыривания из него пластикого кружка ), откручиваем кулису.
Снять нам её помешает пружинка, возвращающая рычаг обратно

По началу я схватил её и закрепил вот таким образом:

Но это оказалось немного бессмысленно, так как при последующих подгонках придется снимать-вытаскивать кулису часто, поэтому я эту пружинку просто на просто вытащил.
После того как достали кулису нужно доработать её следующим образом:

Это делается для того, чтобы задняя передача включалась без утапливания, она как бы автоматически будет утапливаться при сдвиге рычага вправо.
На рисунке показан идеальный срез, у меня получилось не очень, тем не менее всё работает и так

Так же спиливаем рычаг и делаем надрез (2-3 миллиметра) болгаркой как показано на фотографии

Делается он в месте, где болтик карданчика будет упираться в рычаг, чтоб он не соскочил (нарисовано схематично, смотрите по месту где резать). С кулисой всё)
Теперь немного работ с самим карданчиком.
Так как он не сгибается полноценно под 90 градусов пришлось сделать так, чтобы сгибался

Затем убрал люфт путём забивания тонких металлических пластинок

Операции с карданчиком закончены)
Затем располагаем рычаг кпп как удобно, для меня этим место оказалось вот таким:

Всё прикрутил опять же из салона, под машину лезть не пришлось.
Отмеряем сколько нужно отрезать трубки, режем.
В начале я решил не прибегать к использованию сварки, сделать всё на болтах. Нашел трубочку подходящую. В магазинах лежит еще подходящая трубка называется вроде палец тяги. Вот она лучше подойдет, правда её нужно будет по длине подточить, так как она чуть толще чем надо. Если решили делать болтами, то сверлить всё надо крайне аккуратно, чтобы потом не было люфтов и в качестве соединителя использовать трубку не полую!
И обязательно сверлим отверстие и вставляем болт там, где трубка соединяется с карданчиком, никакой хомут её не удержит.
Так же «П» образный конец, который крепится к рычагу новому не совсем «П» образный, его нужно тоже будет слегка согнуть, на деле увидите и поймете)

В итоге покатавшись соединение разболталось, так как, видимо, соединительная трубка была полой. Если бы была цельной и отверстия всё же были более точные, думаю всё бы работало. Так что я заварил. Получилось и на болтах и на сварке = ) Двойная защита)

Немного поездив скорее всего начнёт немного скрипеть карданчик и всё что может скрипеть) ) Так что я убрал эту резинку + смазал карданчик + там где рычаг вращается. Теперь ничего не скрипит.
Еще под конец решил проклеить его виброй и теплошумоизоляцией для труб, чтоб меньше слышать звуки переключения:

В салоне пока что бардак, но к сезону всё сделаю лучше чем было!)

Отвечу пожалуй на часто задаваемые вопросы
1.Почему карданчик 2108? Почему не от калины? И не от рулевого вала классики? Карданчик от калины сгибается лишь градусов на 130 вместо нужных 90, доработать чтобы он сгибался 90 его никак нельзя. Карданчик от рулевого вала нигде не нашел. Так что лучшим вариантом оказался 2108 хоть и требующий стольких доработок.
2.Надежен ли он? Первое время не сделал прорезь на рычаге кулисы для болта карданчика и случилось следующее:

Из-за того что перетянул. Сейчас новый карданчик держится и работает идеально и не сдаёт свои позиции пока что!
3.Не будет ли болтаться рычаг без возвращающей пружинки? Вообще я хотел её оставить, думал будет не удобно. Но как оказалось всё вполне без неё работает нормально, рычаг не болтается из-за сопротивления конструкции так сказать.
4.Мы срезаем ограничитель чтобы задняя включалась без утапливания, не включим ли случайно заднюю скорость во время движения? Ответ нет. Во-первых, 4 передача намного ближе чем задняя включается. Во-вторых, попробуйте включить заднюю хотя бы двигаясь 10 км/ч, у вас ничего не выйдет кроме ужасных звуков, так что лучше не пробуйте)
5.Что нужно сделать чтобы был короткоход? Просто «П» образник крепите выше. Чем выше вы его закрепите, тем передачи будут короче, но включаться с большими усилиями.

6.Если у меня 5-ступка. Что изменится? Тут всё гораздо проще, идёте в магазин, покупаете кулису от шеви нивы, откручиваете родную и прикручиваете шевунивовскую. Операции с кулисой описанные тут вас не будут касаться)

Спасибо таким сайтам как ваз2101.ру, лада.сс и лада-вфтс.ру за кучу полезной информации!

И конечно же читателям, за поддержку и комментарии)

Добавлено 11.11.2012! Переделал систему на карданчик с субару импреза, так же короткоход получился, за счет смещения вверх!

Просто первый вариант, просто перенос рычага, первоначальный:

Источник: tuningtaza.ru

Кулиса короткоходная

Для чего же нужна короткоходная кулиса в автомобиле ВАЗ? Для начала уточним, что же это такое, и чем она отличается от обычной кулисы.

Как известно, автомобиль ВАЗ имеет механическую КПП и передачи переключаются вручную при помощи рычага переключения передач, который в свою очередь соединен с КПП той самой кулисой. Для того, что бы уменьшить ход рычага переключения КПП, точку крепления вилки кулисы к самому рычагу переносят выше, что в значительной мере сокращает ход ручки КПП. Это приводит, как минимум, к удобству переключения скоростей, и сокращает время переключения передач, что особенно актуально в драг рейсинге и ралли.

Короткоходные кулисы не все одинаковы. Так же различаются по моделям автомобилей ВАЗ. Короткоходную кулису 2110 трудно спутать с остальными, а вот при выборе короткоходной кулисы на автомобили 2108 и 2114 будьте внимательны, так как они отличаются друг от друга.

Так же короткоходные кулисы можно разделить на гражданские и кулисы для спорта:

  • При установке короткоходных кулис на гражданские автомобили не требуется каких либо переделок ни в салоне, ни в кузове автомобиля.
  • При установке короткоходных спортивных кулис на автомобили ВАЗ может понадобиться сверление дополнительных отверстий в кузове, удаление частей декоративной отделки салона.

Приобрести короткоходные кулисы различного назначения, внешнего вида и конструкции можно в данном разделе интернет магазина Стингер шоп.

Кулисы короткоходные

Кулиса короткоходная

Для чего же нужна короткоходная кулиса в автомобиле ВАЗ? Для начала уточним, что же это такое, и чем она отличается от обычной кулисы.

Как известно, автомобиль ВАЗ имеет механическую КПП и передачи переключаются вручную при помощи рычага переключения передач, который в свою очередь соединен с КПП той самой кулисой. Для того, что бы уменьшить ход рычага переключения КПП, точку крепления вилки кулисы к самому рычагу переносят выше, что в значительной мере сокращает ход ручки КПП. Это приводит, как минимум, к удобству переключения скоростей, и сокращает время переключения передач, что особенно актуально в драг рейсинге и ралли.

Короткоходные кулисы не все одинаковы. Так же различаются по моделям автомобилей ВАЗ. Короткоходную кулису 2110 трудно спутать с остальными, а вот при выборе короткоходной кулисы на автомобили 2108 и 2114 будьте внимательны, так как они отличаются друг от друга.

Так же короткоходные кулисы можно разделить на гражданские и кулисы для спорта:

  • При установке короткоходных кулис на гражданские автомобили не требуется каких либо переделок ни в салоне, ни в кузове автомобиля.
  • При установке короткоходных спортивных кулис на автомобили ВАЗ может понадобиться сверление дополнительных отверстий в кузове, удаление частей декоративной отделки салона.

Приобрести короткоходные кулисы различного назначения, внешнего вида и конструкции можно в данном разделе интернет магазина Стингер шоп.

Источник: stinger-shop.ru
