Ключ для снятия тормозных трубок

Audi 100 брутальное “зубило” › Бортжурнал › Тормозные трубки: особенности снятия (+ФОТО)

Процесс, в принципе, несложный, но можно напортачить. Поэтому решил написать эту статью, может кому-то она поможет избежать проблем (таким новичкам, как я)))
Тормозные трубки затягиваются болтом 11мм, но все дело в том, что болт мягий (медный), а затянут очень сильно и при использовании обычного ключа, легко сорвать грани или сломать ключ.
Возле колеса тормозная медная трубка (2), проходит через кузов, уплотнясь резинкой (1), а с другой стороны прикручена к гибкой тормозной трубке (6) при помощи болта (3) (диаметр 11мм). Для того, что по дороге не раскрутилось это дело, предусмотрена защелка (4).
Для того, чтобы отсоединить трубку, надо застопорить крепким ключом (я взял разводной) болт (5) (диаметр 14 мм) и затем открутить болт (3) специальным ключом (о нем написано ниже).

Audi 100 1990, двигатель бензиновый 2.0 л., 115 л. с., передний привод, механическая коробка передач — аксессуары

Машины в продаже

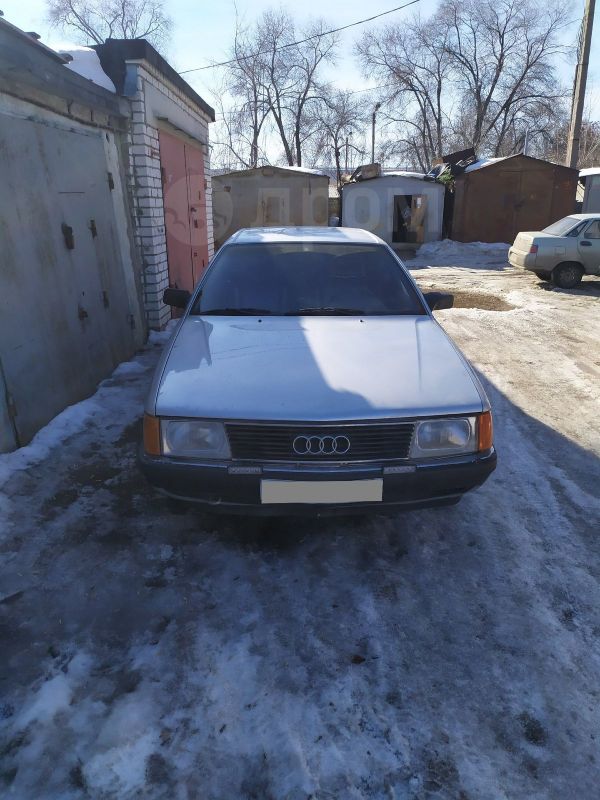

Audi 100, 1991

Audi 100, 1984

Audi 100, 1987

Audi 100, 1986

Смотрите также

Комментарии 22

повезло автору. часто проблема не сорвать фитинг, а проблема в том, что трубка прикоревает к фитингу и при отвороте трубка сворачивается.

это лучшие ключи в этом виде ремонта, также обточил и немного расточил а то на трубку не лез

Вопрос про наконечник тормозной трубки, а точнее его размер. Случайно не знаете чего там 105 написано? Это, кстати, на ауди с4

Продаётся маленький балончик горелка греешь любую гайку открутишь проверено вд ебалово так если слегка прикорело без ржавы

особенно круто греть тормозной шланг им)

Привет. Ну и каламбур, пока понял при помощи картинок чуть мозг не сломал.

— … проходит через кузов, уплотнясь резинкой
— … а с другой стороны прикручена к гибкой тормозной трубке (6)
— … при помощи болта (3) (диаметр 11мм).
— … Для того, что по дороге не раскрутилось это дело, предусмотрена защелка (4).
— … Для того, чтобы отсоединить трубку, надо застопорить крепким ключом (я взял разводной)
— … болт (5) (диаметр 14 мм)
— … и затем открутить болт (3) специальным ключом (о нем написано ниже).

— проходит через КРОНШТЕЙН кузова
— гибкая тормозная трубка называется тормозным ШЛАНГом (6)
— болта там нет, есть НАКОНЕЧНИК тормозной трубки (3)
— ПРУЖИННАЯ ПЛАСТИНА (4)
— крепкий ключ? ))), обычный рожковый или разводной, можно не крепкие ))) подойдут.
— болт (5) — наконечник тормозной трубки
— специальным ключом называется Ключ для тормозных трубок и штуцеров или проще Зажимной ключ.

Исправь пожалуйста, а то время на вдупление много тратиться. Нашел твою страничку, когда искал размеры наконечников на трубке и шланге, чтобы заказать КЛЮЧ РАЗРЕЗНОЙ 11Х13ММ, фото www.vseinstrumenti.ru/ima…221365/350×315/836251.jpg

сорвать грани специальным ключом вполне возможно! я же сорвал! всё проржавело так, что… в общем не открутить! и WD-40 не помог! =(

на днях оторвало гулиштель (цепанул на даче) и раздавило им трубку одну, вся тормозуха вытекла, решил слазить и посмотреть что к чему и ничего не смогу открутить, так как все гайки просто пипец как заржавели…придется весь контур менять сзади =(

Бывает такое 🙂 Можно пробовать постукивать в штуцер сбоку молотком и тупым зубилом, несильно, чтоб разбить ржавчину. Ну и замочить WD, может тогда удастся открутить

Спасибо, полезная информация!

только наверно не болт №3, а всё таки гайка…

Может и так…болтогайка вобщем какая-то)))

у меня эти трубки настолько прогнили что придется весь задний контур менять(((

Я двумя рожковыми ключами снимал.

Высок риск сорвать грани, все таки лучше таким специальным ключом откручивать, в нем сормать грани почти нереально.

это точно я смотрю у тебе наконечники все ржавые а с гайками проблема они у тебя все ржавые.Хотябы вдшкой иногда прыскал потом легче будет.я себе на задние стойки два раза в год на три гайки прыскаю а то потом они полностью заржавеют и будет большая проблема при откручивании.

Машину недавно у меня, до меня видимо никто не брызгал)

Источник: www.drive2.ru

Ключ для тормозных трубок 7х11мм с двойным поджимом (Автом)

К заказу доступны обе цены РРЦ (рекомендованная розничная цена) или указанная ниже.

Экспресс доставка – 3 часа Самовывоз – сегодня
Доставка – от 1 дня
Внутренний код 1035164
Бренд Автом
Тип Для тормозных трубок
Артикул 113112

Описание Ключ для тормозных трубок 7х11мм с двойным поджимом (Автом)

Ключ для тормозных трубок с двойным поджимом позволяет открутить тормозную трубку без риска завальцовки или расплющивания наконечника трубки. Также позволяет открутить тормозной штуцер у которого осталось хотя бы две грани из шести. Специальных ключ для тормозных трубок и штуцеров позволяет избежать проблем с расплющиванием тормозного штуцера и дальнейшей проблемой его высверливания из тормозного цилиндра.
Для разных автомобилей предусмотрены разные варианты размеров специального ключа для тормозных трубок и тормозных штуцеров с двойным поджимом. 8-10, 9-11,10-12 и т.д.
Имеются разные варианты подобных ключей, однако ключ для тормозных трубок с двойным поджимом показал себя наиболее эффективным в процессе экслуатации. Производится воронежским инструментальным заводом Автом. Фирма Автоинструмент является официальным дилером воронежского инструментально завода Автом.

Характеристики Ключ для тормозных трубок 7х11мм с двойным поджимом (Автом)

Курьерская доставка от 300 руб. * от 1 дня * Купить с доставкой

ТВЕРСКАЯ, д.36 корп3
741 руб. 7 рабочих дней

Ваш отзыв будет опубликован после проверки модератором

Ключ для тормозных трубок с двойным поджимом позволяет открутить тормозную трубку без риска завальцовки или расплющивания наконечника трубки. Также позволяет открутить тормозной штуцер у которого осталось хотя бы две грани из шести. Специальных ключ для тормозных трубок и штуцеров позволяет избежать проблем с расплющиванием тормозного штуцера и дальнейшей проблемой его высверливания из тормозного цилиндра.
Для разных автомобилей предусмотрены разные варианты размеров специального ключа для тормозных трубок и тормозных штуцеров с двойным поджимом. 8-10, 9-11,10-12 и т.д.
Имеются разные варианты подобных ключей, однако ключ для тормозных трубок с двойным поджимом показал себя наиболее эффективным в процессе экслуатации. Производится воронежским инструментальным заводом Автом. Фирма Автоинструмент является официальным дилером воронежского инструментально завода Автом.

Спасибо, за внимание к проекту. Вместе мы сделаем движком.рф лучше. После исправления неточностей мы отправим вам письмо, где расскажем об изменениях

К сожалению сейчас , заказать больше вы можете, если позвоните нам по телефону 8-800-775-7556

Количество для заказа позиции
должно быть кратно

Мы выслали вам пароль на указанный электронный адрес. Изменить пароль или другие регистрационные данные вы можете в настройках личного кабинета

Настоящим в соответствии с Федеральным законом № 152-ФЗ «О персональных данных» от 27.07.2006 года Вы подтверждаете свое согласие на обработку ООО «РАТ» персональных данных: сбор, систематизацию, накопление, хранение, уточнение (обновление, изменение), использование, передачу исключительно в целях выполнения Вашего заказа и информирования о нем, а также акциях и кампаниях ООО “РАТ», включая блокирование, обезличивание, уничтожение. Мы, ООО «РАТ», гарантируем конфиденциальность получаемой нами информации. Обработка персональных данных осуществляется в целях эффективного исполнения заказов, договоров и иных обязательств, принятых ООО «РАТ» в качестве обязательных к исполнению перед Вами.

Настоящее согласие распространяется на следующие Ваши персональные данные: фамилия, имя и отчество, адрес электронной почты, почтовый адрес доставки заказов, контактный телефон, платёжные реквизиты.

Источник: dvizhcom.ru

Как самому снять тормозные и топливные трубки без повреждений

Если вы занимаетесь ремонтом машины самостоятельно, скорее всего, вы уже успели столкнуться с проблемой снятия тормозных и топливных трубок без повреждений. Это особенно сложно, когда автомобиль эксплуатировался долгое время без должного обслуживания, соединения заржавели или прикипели.

Основные ошибки

Первая ошибка, которую допускают, пожалуй, все новички – неподходящий инструмент. Чаще всего места сочленений трубок пытаются открутить рожковыми ключами и получают распространенные последствия: слизанные гайки, разрывы и трещины шлангов и т.д. Чтобы избежать этих неприятностей, снимать топливопроводы нужно правильно.

Тормозные трубки

Гайки тормозных трубок склонны к закисанию, но основная проблема их демонтажа – состояние граней. Оценить его можно после очистки узла от набившейся грязи. Если вы сами или кто-то до вас сорвал грани на штуцерах, вероятность того, что сами трубки не пострадают при снятии, значительно уменьшается. В таком случае лучше приобрести новый комплект, и только после этого браться за дело.

Гайку рекомендуется обработать специальной жидкостью для снятия болтов или WD-40. Для снятия штуцера используется специальный ключ для тормозных трубок с болтом. С помощью этого инструмента можно открутить даже гайку со слизанными гранями, если хотя бы две из них сохранились. Ключ нужно набросить на штуцер, затянуть болт, чтобы давление распределялось равномерно, и открутить гайку.

Если крепление все-таки не поддается, остается несколько вариантов:

  1. Попробовать использовать ключ с головкой для сорванных граней.
  2. Подточить гайку напильником, наметив грани заново, и применить съемник меньшего размера.
  3. Срезать тормозную трубку.

Если трубку пришлось резать, оставшийся штуцер можно демонтировать, наварив на него гайку большего диаметра, либо высверлить. Вариант со сверлом трудно исполнить в гараже, потому что необходимо нарезать резьбу, чтобы избавиться от старого крепежного элемента.

Топливные трубки

Трубки топливопровода соединяются с помощью другого типа крепления, и снимаются совершенно иначе, но чаще всего тоже предварительно проливаются WD-40.

Внимание! При проведении работ на топливной системе рекомендуется отсоединить отрицательный кабель аккумулятора, запрещается курить и использовать источники открытого огня!

Если у вас относительно новый автомобиль или в нем уже производили замену топливопровода, есть вероятность, что для установки были выбраны современные быстросъемные штуцеры. Закрепление муфты обеспечивается специальными усиками, или зажимами, которые находятся внутри фиксатора и приводятся в действие одной или двумя кнопками в его основании. Никаких дополнительных инструментов для снятия не требуется.

Похожий штуцер используется для присоединения трубки к бензонасосу. Конец трубки прижимается фиксатором с помощью защелок, занимающих специальные прорези в корпусе муфты. Если прижать фиксатор плотнее к краю муфты, можно вытащить трубку, просто потянув за нее.

У старых автомобилей встречаются конструкции соединений с гайками (откручиваются двумя ключами подходящего размера) и штуцером с закрытым корпусом фиксатора. Если вы не видите на муфте язычков-защелок, значит, трубка прижимается усиками внутри.

Съемников для такого штуцера в продаже вы не найдете, но есть полезные самоделки. Например, «носик» от флакона герметика, срезанный таким образом, чтобы узкий край по диаметру совпадал с внутренней окружностью муфты. Сбоку приспособления делается пропил, чтобы его можно было надеть на трубку. Насадка проталкивается в фиксатор и разгибает усики, после чего штуцер легко снимается.

Расскажите нам в комментариях о том, как Вы снимали топливные или тормозные трубки, возможно это очень пригодится читателям в будущем. Так же подписывайтесь на наш канал в ДЗЕНЕ.

Источник: proautomasla.ru

Отворачивание штуцера или трубки тормозной системы

Новый автомобиль приятно обслуживать и ремонтировать: все гайки отворачиваются легко, нет трудностей со сломанными шпильками или болтами, заломанными в теле какого-либо корпуса. С увеличением числа пройденных километров детали и крепежные элементы ржавеют, особенно те, которые находятся под днищем автомобиля.

Открутить тормозную трубку от цилиндра порою очень непросто, за счет этого осложняется ремонт. Но снять тормозной цилиндр, трубку, шланг, другие трудно поддающиеся демонтажу детали можно без особых трудностей, есть знать различные хитрости, способы съема, грамотно подойти к делу.

Особенности отворачивания заржавевшей трубки

Детали тормозной системы (ТС), кроме «расходников», служат достаточно долго, в основном на машине меняются колодки и при необходимости диски. Соединения тормозных трубок (ТТ), цилиндров, шлангов со временем «закисают» по ряду причин:

  • на детали, находящиеся внизу автомобиля, с дороги летит грязь, соль, попадает влага;
  • влияет перепад температур – при взаимодействии колодок с барабанами/ дисками происходит разогрев, при попадании воды, снежной «каши» – резкое охлаждение;
  • гайки, штуцеры, болты долгое время не отворачиваются, происходит своего рода прикипание.

Отвернуть прикипевшую ТТ от рабочего цилиндра после большого пробега (допустим, после 100 тыс. км) проблематично в том случае, если вы не знаете, как это сделать грамотно, ведь многие в руки берут обычный рожковый ключ. Как правило, на штуцере ключ сразу проскакивает, закатываются грани, после действительно возникают трудности с отсоединением ТТ, приходится обращаться к специалистам.

Основные правила откручивания трубки:

  • пользоваться нужно только специальным разрезным ключом с фиксирующим болтом;
  • прежде чем начать отворачивание, необходимо основательно очистить части соединения от грязи;
  • перед началом работы следует произвести обработку WD-40, подождать минут 5-10, чтобы «вэдэшка» отъела ржавчину;
  • в отдельных случаях не вредно открутить штуцер для прокачки тормозов, так как он будет мешаться, к тому же его можно нечаянно сломать.

Специальным ключом пользоваться достаточно просто: скручиваем зажимной болтик, насаживаем ключ на штуцер, наживляем и зажимаем болт так, чтобы шестигранник был плотно обхвачен, без люфтов. После этого начинаем откручивание, но большого усилия применять нельзя, можно отломить трубку.

В условиях автосервиса нередко пользуются газовым резаком, производят нагрев соединения. Но здесь нагревать нужно предельно аккуратно, не исключено, что пострадают манжеты цилиндра.

Отсоединение тормозного шланга от трубки

Такие же нюансы со снятием нередко возникают при замене тормозных шлангов (ТШ), причем, можно по неопытности закатать грани не только на ТТ, но и на штуцере шланга. Если ТШ подлежат замене, испортить его не так страшно, только трубку все равно необходимо сберечь.

Рассмотрим для примера, как отсоединяется тормозной шланг от трубки на автомобиле ВАЗ 2114:

  • снимаем колесо;
  • металлической щеткой очищаем от грязи место соединения шланга с трубкой;
  • из баллончика ВД-40 брызгаем на штуцер ТТ, ожидаем некоторое время, чтобы пропиточное масло въелось в грязь:
  • ключом на 15 удерживаем тормозной шланг от проворачивания, разрезным ключом на 10 начинаем откручивать штуцер трубки.

Когда производится замена ТШ, а соединение «стоит насмерть» и не поддается, следует разрезать шланг, отсоединить его в первую очередь от суппорта, а вторую половинку в этом случае лучше удерживать накидным ключом. Но все равно откручивание необходимо производить аккуратно, без излишнего усилия, отломить трубку очень легко, особенно, если она старая и ржавая.

Очень хорошо помогает для разъединения закипевших деталей обстукивание молотком, метод опробован и проверен еще нашими отцами и дедами. В данном случае лучше стучать по штуцеру шланга, но не прямо молотком по нему, а через выколотку (насадку). Метод помогает практически на 100%, если с первой попытки не получается, удары следует повторить. Обстукивание плюс WD-40 помогут несомненно, нужно только запастись терпением. Главное – не торопиться, лучше потратить лишних 10-15 минут, чем обломить трубку.

Снятие рабочего тормозного цилиндра

На автомобилях с барабанными тормозами на задней оси устанавливаются рабочие цилиндры, проблема состоит в том, что болты их крепления закипают, обламываются в корпусе. Когда цилиндр идет под замену, беды нет, но в некоторых случаях деталь нужно сохранить, после снятия ее необходимо установить опять на место.

Чтобы не обломать крепления (обычно цилиндр держится на двух болтах), перед отворачиванием также следует обстучать молотком через выколотку, стучать можно по самим болтикам (стараясь не испортить и не сплющить грани), рядом с крепежом по корпусу цилиндра. И здесь не забываем использовать WD-40, обычный такой метод помогает безотказно. Отворачивать болтики следует торцевым ключом, с усилием болты не срывать и опять же не торопиться.

Обламывание прокачного штуцера

Еще одна неприятность – слом прокачного штуцера (ПШ) в рабочем цилиндре или суппорте, нередко такое происходит при попытке прокачать тормоза. ПШ также закипает из-за того, что он редко откручивается, и во многих случаях после обламывания верхней части «прокачки» приходится менять узел целиком. Чтобы штуцер стронулся с места и не заломался, используем те же методы, что и при отворачивании тормозной трубки или шланга. Здесь очень эффективен метод обстукивания молотком металла вокруг «прокачки», по самому ПШ ни в коем случае стучать не стоит.

Если кусок металла все-таки остался в теле суппорта, его можно попытаться извлечь:

  • высверлить сверлами, подходящими по размеру;
  • загнать в отверстие основание напильника под ручку (нерабочую часть), попытаться выкрутить обломок;
  • приварить к штуцеру кусок металла (если торчит кончик и есть к чему привариваться).

Прежде чем извлекать остатки штуцера, также следует основательно обстучать металл вокруг, это очень хорошо помогает, проверено много-много раз. Если при высверливании сверло уходит в сторону, повреждается резьба внутри, цилиндр (суппорт) подлежит замене, такую деталь использовать дальше нельзя.

Когда закатаны грани

Если грани тормозной трубки, шланга или «прокачки» уже закругленные, ослабить соединение сложно, но есть способы, помогающие решить проблему. Можно сделать следующее:

  • использовать для отворачивания специальный ключ-захват (сантехнические клещи);
  • для снятия тормозной трубки сделать сбоку разрез в головке-ключе соответствующего размера (с помощью болгарки), сверху срезать две грани для установки ключа, закрепить полученное приспособление на ТТ и отвернуть штуцер;
  • для «прокачки» воспользоваться новой шестигранной головкой, пробовать отворачивать штуцер накидным, а тем более рожковым ключом здесь уже недопустимо – грани станут еще хуже.

Для «отмачивания» закисшего соединения следует воспользоваться не только WD-40, но также соляркой или керосином, важно отворачивать не сразу, а небольшими рывками, тогда обламывания трубки или штуцера не произойдет. И не стоит забывать про нагрев и обстукивание, такие методы эффективнее различных хитрых приспособлений.

Источник: avtobrands.ru

Ключи для откручивания тормозных трубок

Новый автомобиль приятно обслуживать и ремонтировать: все гайки отворачиваются легко, нет трудностей со сломанными шпильками или болтами, заломанными в теле какого-либо корпуса. С увеличением числа пройденных километров детали и крепежные элементы ржавеют, особенно те, которые находятся под днищем автомобиля.

Открутить тормозную трубку от цилиндра порою очень непросто, за счет этого осложняется ремонт. Но снять тормозной цилиндр, трубку, шланг, другие трудно поддающиеся демонтажу детали можно без особых трудностей, есть знать различные хитрости, способы съема, грамотно подойти к делу.

Особенности отворачивания заржавевшей трубки

Детали тормозной системы (ТС), кроме «расходников», служат достаточно долго, в основном на машине меняются колодки и при необходимости диски. Соединения тормозных трубок (ТТ), цилиндров, шлангов со временем «закисают» по ряду причин:

  • на детали, находящиеся внизу автомобиля, с дороги летит грязь, соль, попадает влага;
  • влияет перепад температур – при взаимодействии колодок с барабанами/ дисками происходит разогрев, при попадании воды, снежной «каши» – резкое охлаждение;
  • гайки, штуцеры, болты долгое время не отворачиваются, происходит своего рода прикипание.

Отвернуть прикипевшую ТТ от рабочего цилиндра после большого пробега (допустим, после 100 тыс. км) проблематично в том случае, если вы не знаете, как это сделать грамотно, ведь многие в руки берут обычный рожковый ключ. Как правило, на штуцере ключ сразу проскакивает, закатываются грани, после действительно возникают трудности с отсоединением ТТ, приходится обращаться к специалистам.

Основные правила откручивания трубки:

  • пользоваться нужно только специальным разрезным ключом с фиксирующим болтом;
  • прежде чем начать отворачивание, необходимо основательно очистить части соединения от грязи;
  • перед началом работы следует произвести обработку WD-40, подождать минут 5-10, чтобы «вэдэшка» отъела ржавчину;
  • в отдельных случаях не вредно открутить штуцер для прокачки тормозов, так как он будет мешаться, к тому же его можно нечаянно сломать.

Специальным ключом пользоваться достаточно просто: скручиваем зажимной болтик, насаживаем ключ на штуцер, наживляем и зажимаем болт так, чтобы шестигранник был плотно обхвачен, без люфтов. После этого начинаем откручивание, но большого усилия применять нельзя, можно отломить трубку.

В условиях автосервиса нередко пользуются газовым резаком, производят нагрев соединения. Но здесь нагревать нужно предельно аккуратно, не исключено, что пострадают манжеты цилиндра.

Отсоединение тормозного шланга от трубки

Такие же нюансы со снятием нередко возникают при замене тормозных шлангов (ТШ), причем, можно по неопытности закатать грани не только на ТТ, но и на штуцере шланга. Если ТШ подлежат замене, испортить его не так страшно, только трубку все равно необходимо сберечь.

Рассмотрим для примера, как отсоединяется тормозной шланг от трубки на автомобиле ВАЗ 2114:

  • снимаем колесо;
  • металлической щеткой очищаем от грязи место соединения шланга с трубкой;
  • из баллончика ВД-40 брызгаем на штуцер ТТ, ожидаем некоторое время, чтобы пропиточное масло въелось в грязь:
  • ключом на 15 удерживаем тормозной шланг от проворачивания, разрезным ключом на 10 начинаем откручивать штуцер трубки.

Когда производится замена ТШ, а соединение «стоит насмерть» и не поддается, следует разрезать шланг, отсоединить его в первую очередь от суппорта, а вторую половинку в этом случае лучше удерживать накидным ключом. Но все равно откручивание необходимо производить аккуратно, без излишнего усилия, отломить трубку очень легко, особенно, если она старая и ржавая.

Очень хорошо помогает для разъединения закипевших деталей обстукивание молотком, метод опробован и проверен еще нашими отцами и дедами. В данном случае лучше стучать по штуцеру шланга, но не прямо молотком по нему, а через выколотку (насадку). Метод помогает практически на 100%, если с первой попытки не получается, удары следует повторить. Обстукивание плюс WD-40 помогут несомненно, нужно только запастись терпением. Главное – не торопиться, лучше потратить лишних 10-15 минут, чем обломить трубку.

Снятие рабочего тормозного цилиндра

На автомобилях с барабанными тормозами на задней оси устанавливаются рабочие цилиндры, проблема состоит в том, что болты их крепления закипают, обламываются в корпусе. Когда цилиндр идет под замену, беды нет, но в некоторых случаях деталь нужно сохранить, после снятия ее необходимо установить опять на место.

Чтобы не обломать крепления (обычно цилиндр держится на двух болтах), перед отворачиванием также следует обстучать молотком через выколотку, стучать можно по самим болтикам (стараясь не испортить и не сплющить грани), рядом с крепежом по корпусу цилиндра. И здесь не забываем использовать WD-40, обычный такой метод помогает безотказно. Отворачивать болтики следует торцевым ключом, с усилием болты не срывать и опять же не торопиться.

Обламывание прокачного штуцера

Еще одна неприятность – слом прокачного штуцера (ПШ) в рабочем цилиндре или суппорте, нередко такое происходит при попытке прокачать тормоза. ПШ также закипает из-за того, что он редко откручивается, и во многих случаях после обламывания верхней части «прокачки» приходится менять узел целиком. Чтобы штуцер стронулся с места и не заломался, используем те же методы, что и при отворачивании тормозной трубки или шланга. Здесь очень эффективен метод обстукивания молотком металла вокруг «прокачки», по самому ПШ ни в коем случае стучать не стоит.

Если кусок металла все-таки остался в теле суппорта, его можно попытаться извлечь:

  • высверлить сверлами, подходящими по размеру;
  • загнать в отверстие основание напильника под ручку (нерабочую часть), попытаться выкрутить обломок;
  • приварить к штуцеру кусок металла (если торчит кончик и есть к чему привариваться).

Прежде чем извлекать остатки штуцера, также следует основательно обстучать металл вокруг, это очень хорошо помогает, проверено много-много раз. Если при высверливании сверло уходит в сторону, повреждается резьба внутри, цилиндр (суппорт) подлежит замене, такую деталь использовать дальше нельзя.

Когда закатаны грани

Если грани тормозной трубки, шланга или «прокачки» уже закругленные, ослабить соединение сложно, но есть способы, помогающие решить проблему. Можно сделать следующее:

  • использовать для отворачивания специальный ключ-захват (сантехнические клещи);
  • для снятия тормозной трубки сделать сбоку разрез в головке-ключе соответствующего размера (с помощью болгарки), сверху срезать две грани для установки ключа, закрепить полученное приспособление на ТТ и отвернуть штуцер;
  • для «прокачки» воспользоваться новой шестигранной головкой, пробовать отворачивать штуцер накидным, а тем более рожковым ключом здесь уже недопустимо – грани станут еще хуже.

Для «отмачивания» закисшего соединения следует воспользоваться не только WD-40, но также соляркой или керосином, важно отворачивать не сразу, а небольшими рывками, тогда обламывания трубки или штуцера не произойдет. И не стоит забывать про нагрев и обстукивание, такие методы эффективнее различных хитрых приспособлений.

Процесс, в принципе, несложный, но можно напортачить. Поэтому решил написать эту статью, может кому-то она поможет избежать проблем (таким новичкам, как я)))
Тормозные трубки затягиваются болтом 11мм, но все дело в том, что болт мягий (медный), а затянут очень сильно и при использовании обычного ключа, легко сорвать грани или сломать ключ.
Возле колеса тормозная медная трубка (2), проходит через кузов, уплотнясь резинкой (1), а с другой стороны прикручена к гибкой тормозной трубке (6) при помощи болта (3) (диаметр 11мм). Для того, что по дороге не раскрутилось это дело, предусмотрена защелка (4).
Для того, чтобы отсоединить трубку, надо застопорить крепким ключом (я взял разводной) болт (5) (диаметр 14 мм) и затем открутить болт (3) специальным ключом (о нем написано ниже).

Источник: starifaeton.ru

Как открутить тормозную трубку. Если она закисла и грани сорваны! Разберем шланг и цилиндр

Не так давно я писал статью про то — как открутить прикипевший болт, скажем на глушителе. Моим читателям статья понравилась, они попросили рассказать про демонтаж закисшей тормозной трубки. Ведь на машинах с пробегом это реально проблема, причем сложно открутить как от суппорта или цилиндра, так и от самого тормозного шланга. БУДЕМ решать проблему. Что же сегодня несколько полезных советов по монтажу этих трубок, будет и видео так что читаем – смотрим …

СОДЕРЖАНИЕ СТАТЬИ

Сам много раз сталкивался на наших ВАЗ, начиная с 2101 и до 2114, с тормозными трубками, конечно если подъехать на СТО, то там легко и быстро вам их открутят. А вот если вы сами полезли, да еще ни разу этого не делали, да еще если пробег на машине огромный и тормозная жидкость почти ни разу не менялась! Сделать это будет в тройне сложно.

Про тормозные трубки

Сама она сделана обычно из медной тонкой трубочки, на концах она развальцована и одеты металлические гайки. Именно эти гайки крепятся в суппорта, тормозные цилиндры и прикручиваются к резиновым шлангам. И вот именно они (в резьбовых соединениях) «закисают» или как многие говорят «прикипают», открутить реально очень сложно!

Особенно если вы новичок и полезли с обычным ключом, который может сорвать грани и сделать гайку круглой, тогда вообще караул, тут уже так просто не выкрутить. Что же представляю вам несколько методов по сложности.

Почему так сильно закисают?

Здесь причин несколько:

  • Они находятся рядом с колесами автомобиля. А это вода, снег, грязь и прочие прелести наших дорог, то есть банально внешний фактор
  • Разогревы суппортов и барабанов. При торможении выделяется очень много тепла, поэтому элементы тормозной системы могут разогреваться, а после попадания в лужу резко охлаждаться
  • Тормозная жидкость гигроскопична. Если она наберет воду больше 3,5% от общего объема, то ее срочно нужно заменить. Однако даже если доля всего 2,5 – 3% то такая тормозная жидкость будет окислять металлические части изнутри

Это самые основные моменты, почему так сильно происходит прикипание-закисание.

Откручиваем не сорванную гайку

Если трубка ни разу не откручивалась, то и грани у нее целые. Однако пробег большой, то она с вероятностью в 95% закисла! Лезть и откручивать обычным ключом хоть рожковым, хоть накидным я вам КРАЙНЕ НЕ СОВЕТУЮ!

Что нужно сделать изначально:

  • Очистить место крепления. Зачастую грязи может набиться столько, что гайку вообще не видно
  • Обработать место крепления жидкостями типа WD-40 (вот здесь делали самодельную), и подождать минут 30 – 40
  • Нам нужен специальный ключ для снятия тормозных трубок. Он имеет дополнительный болт, который очень сильно облегает гайку по краям.

Здесь принцип прост, накидываем ключ, закручиваем болт на нем и откручиваем гайку. В 60-70% случаев все получается достаточно быстро и легко. Смотрим видео

Однако остается еще 30 – 40% случаев. И вот здесь не всегда так просто.

Сорваны грани, что делать?

Не все читают мои статьи и как обычно мы лезем под авто с обычным ключом. Что происходит, окисление очень сильное, пытаемся отвернуть и «бах» — грани сорваны, гайка становится круглой открутить ее практически не возможно. Что же делать? Есть несколько способов, но зачастую вам поможет только «отламывание-отрезание» трубки и снятие суппорта, цилиндра или шланга полностью!

Как не печально это звучит:

  • Опять же пробуем отработать место WD-40. Это средство свое дело знает и зачастую она помогает даже проблемным местам
  • Берем ключ (про который я писал сверху), одеваем, затягиваем болт. Пытаемся открутить, все дело в том, что бывает какая-нибудь грань осталась и он может за нее зацепиться. Если прокручивает, то нужно срезать трубку

Собственно дальше ломаем (срезаем) трубку и снимаем сам суппорт или цилиндр, здесь у нас опять есть несколько путей:

    • Нужно взять правильную головку, у которой усилие идет не на углы гайки, а на грани. Смотрим, полезное видео все поймете

  • Если совсем запущенный случай, можно попробовать напильником сточить несколько граней, придать квадратный вид и далее зажать в тиски и попробовать открутить

Однако бывает — что гайка попросту ломается, а внутри остается часть, это еще более сложный случай.

Здесь опять есть несколько вариантов:

    • Высверливать. То есть берется сверло примерно схожего диаметра с отверстием, далее РОВНО высверливается часть гайки и трубки, после этого берем метчик и нарезаем резьбу. Это ОЧЕНЬ сложный и точный процесс, не каждый справится
    • Это приварить к части гайки шайбу или гайку большего диаметра и попробовать открутить уже ее. Тоже сложно, но ничего нарезать не нужно. Опять полезное видео.

В заключение хочется сказать – бывали у меня случаи, когда приходилось покупать новый тормозной цилиндр, потому как старый ну никак не поддавался. И после высверливания трубки сверло ушло не туда, резьбу нарезать не удалось! Благо для ВАЗ задний тормозной цилиндр стоит копейки, как и тормозные шланги.

Также хочу отметить – МЕНЯЙТЕ ТОРМОЗНУЮ ЖИДКОСТЬ ПО РЕГЛАМЕНТУ (обычно 2 – 3 года), не давайте влаги накопиться в ней! Возможно, вам и снимать ничего не нужно будет.

НА этом заканчиваю, ИСКРЕННЕ ваш АВТОБЛОГГЕР. Ставим лайки, делаем репосты статьи.

(11 голосов, средний: 4,82 из 5)

Похожие новости

Преобразователь ржавчины состав. Можно ли сделать своими руками?

Тормозная жидкость состав. Основные свойства, нужная информация

Противоскрипные пластины для тормозных колодок. Для чего нужны и.

Добавить комментарий Отменить ответ

ТОП статей за месяц

Скоро праздники, а это значит — большая часть нашей страны будет употреблять алкоголь. Легкий: —…

У меня есть много различных статей и видео по различным коробкам передач, например вот здесь…

Напряжение аккумулятора транспортного средства, как и его емкость – самые важные показатели этого автомобильного узла,…

Источник: avto-blogger.ru
