Схема переключателя печки калина

Схема переключателя печки калина

У нас на Нивах в печке две скорости. Прочел в инете, что можно сделать четыре. На самом деле ничего сложного. В инете левая схема с использованием старого штатного резистора:

Мне она сразу не понравилась, и поэтому я начал разбираться в калиновской схеме. У Шевинивы она абсолютно такая же:

Покупаем Калиновский (Шнивский) резистор с четырьмя контактами (200 руб) и переключатель отопителя калиновский (100 руб):

Схема включения электродвигателя вентилятора отопителя и элемента обогрева заднего стекла:

1 – выключатель зажигания;
2 – монтажный блок;
3 – переключатель электродвигателя отопителя;
4 – дополнительный резистор;
5 – электродвигатель отопителя;
6 – элемент обогрева заднего стекла;
7 – выключатель обогрева заднего стекла с контрольной лампой включения;
А – к источникам питания;
К6 – дополнительное реле;
К7 – реле включения обогрева заднего стекла.

На автомобиле установлен электродвигатель вентилятора отопителя с возбуждением от постоянных магнитов. Для получения разных частот вращения в цепи питания электродвигателя установлен дополнительный резистор. Резистор имеет три спирали и предохранитель. При прохождении тока через все три спирали обеспечивается 1-я скорость вращения вентилятора отопителя, если ток проходит через две спирали – 2-я скорость, через одну – 3-я скорость. При включении электродвигателя без дополнительного резистора якорь электродвигателя вентилятора вращается с максимальной 4-й скоростью (3000 мин -1 ).

В случае выхода из строя электродвигатель замените новым. Единственно возможный ремонт электродвигателя заключается в зачистке коллектора.

Как видно на схеме, контакты 4 переключателя и резистора замкнуты и идут к плюсу моторчика. У нас из моторчика выходят три провода. Минус – черный, сине-чёрный и красный – плюс (припаяны к одному контакту в моторчике). На всякий случай я заменил короткий красный провод на более длинный (длиннее сине-чёрного). Он пойдёт к переключателю, а сине-черный к резистору( четвёртые контакты). Если будете разбирать моторчик, пометьте крышку.

В месте, где стоял резистор, вырезаем прямоугольник под новый резистор. Чтобы не тянуть провода через верх печки, рядом с резистором, там, где ниша, защищённая от вентилятора, сверлим отверстие и протягиваем провода. Делаем жгут из трёх проводов для 1, 2 и 3 контактов.

На переключателе 1 и 2 контакты меньше, чем остальные. У нас, где рычаги верхние, есть ненужная колодка (для очистителя фар). Я срезал её и собрал все провода. При желании можно купить. Чёрно-синий к 4 , а жгутом соответственно 1, 2, 3. К 5 контакту переключателя (в центре) подключить желто-синий плюс от клавиши печки в самом конце при установке консоли. Подсветку рычажков я сделал отдельно, поэтому провода подсветки окошечек используем для подсветки переключателя.

Для установки переключателя вынимаем родную заглушку, немножко подрезаем справа и слева пластмассу. Ставим переключатель так, чтобы 0 был снизу, а защёлки справа и слева. Для рамки подошла резинка, не знаю от чего. Подрезал и штрихом поставил метки скоростей. Летом переделаю наверно. Для подсветки взял ленту с 9 диодами, прорезал щель, подключил к проводам от подсветки другого окошка (+/- не путать), замазал силиконом. Подсветку родной клавиши подцепил, чтобы провода не болтались:

Дополнение от 15.10.11, автор AveGeo.

В статье допущена неточность. Нумерация выводов переключателя электродвигателя отопителя от Калины не совпадает с переключателем, используемым в Шниве.

В прилагаемой схеме показана правильная нумерация.

Кроме того, в этом переключателе для подсветки использован светодиод, и плюс его питания находится справа при виде сзади.

Источник: www.niva-faq.msk.ru

Как отремонтировать переключатель печки Лада Калина своими руками

С наступлением холодов главной задачей каждого автомобилиста становится создание тёплых и комфортных условий пребывания в салоне автомобиля. Ведь согласитесь, что гораздо уютней ехать в тёплой машине, нежели мёрзнуть. Однако если тепло не поступает, то необходимо разобраться, с чем это может быть связано. В этой статье хочу поговорить о ремонте переключателя печки Калины.

Устройство механизма регулировки печки

На автомобиле Лада Калина переключатели отопителя разместились на панели в центральной части торпеды. На ней расположены механизмы управления, а именно:

  • регулятор температурного режима отопителя;
  • регулятор режимов работы вентилятора;
  • регулятор управления распределителем воздушных потоков;
  • рычаг переключения заслонки рециркуляции.

Собственно, вот так выглядит наш механизм. Теперь перейдём к возможным причинам поломки.

Основные причины неисправностей

Итак, что делать, если внутрь нашего автомобиля не поступает тепло и дует холодный воздух. Рассмотрим основные причины таких неисправностей:

  1. Поломка троса регулятора переключения отопителя Калины. Причиной такой неисправности может быть то, что защёлка слетела, и в одну сторону тросик тянется нормально, а к противоположной недотягивает.
  2. На Калине печка работает только на 4 скорости. Связано с поломкой терморезистора.
  3. На автомобиле Калина переключатель печки зачастую ломается от резкого включения, что происходит из-за недостаточно крепкого пластика.

Вот такой перечень основных поломок, которые могут возникнуть. Далее переходим непосредственно к самому ремонту и замене вышедших из строя деталей.

Ремонт и замена неисправных деталей

Многие начинающие автомобилисты задаются вопросами: как снять регулятор печки на Калине, какой светодиод находится в переключателе печки в Калине, что нужно делать, когда не работает переключатель режимов печки на Калине. Отвечая на эти вопросы, хочу сказать, что первоначально необходимо демонтировать наш механизм целиком в сборе, после чего приступают к разборке по следующей схеме:

  • Первым делом отсоединяем «минусовую» клемму от аккумуляторной батареи. Делается это для обесточивания системы, чтобы не замкнуть никакой из датчиков при процессе разборки.
  • Извлекаем магнитолу и отключаем питание, подходящее от жгута проводов.
  • Снимаем рычаг переключения заслонки, далее снимаем регулятор температуры и регулятор распределения воздушных потоков.
  • В нижней части снимаем заглушки, за которыми находятся 2 винта, откручиваем винты крепления и постепенно начинаем вынимать консоль панели приборов.
  • После того как наша панель изъята, необходимо отсоединить разъёмы подачи питания, находящиеся с задней части.
  • После устранения неисправности сборка осуществляется в обратном порядке.

Для осуществления этих работ из инструмента нам понадобятся лишь плоская и крестовая отвёртки.

Читайте также:  Промыть радиатор печки не снимая лимонной кислотой

Затруднительное или невозможное переключение регулятора температурного режима может быть связано, с поломкой самого переключателя. На автомобиле Лада Калина замена переключателя печки осуществляется достаточно легко (при условии выполненных ранее работ по снятию механизма управления отопителя). На задней консоли панели управления отвинчиваем четыре винта крепления блока переключателей. Снимаем фиксаторы крепления тросов, далее выводим тросы из зацепления с приводным агрегатом. Заменяем поломанный переключатель и сборку осуществляем в обратном порядке. При выполнении этих работ даю вам полезный совет: расположение тросов на блоке рычагов необходимо пометить маркером, делается это для того, чтобы при сборке установить тяги на прежние места.

Когда на Калине не работает регулятор температуры печки, основными причинами поломки могут быть: оторвавшийся провод подключения либо выход из строя терморезистора. Лечатся такие неисправности путём пайки провода и заменой поломанного элемента. Бывает, что не работает регулятор печки на Калине, из-за поломки датчика температуры, что происходит достаточно редко. Находится этот датчик внутри плафона салона автомобиля. При выявлении его поломки, необходимо заменить новым.

Отвечая на вопрос, какой светодиод установлен в переключателе печки в Калине, хочу сказать, что стоят там светодиодные лампы мощностью 3 Ватта с напряжением 12 Вольт. Такой лампы вполне хватает для подсветки, однако некоторые автомобилисты устанавливают светодиоды с мощностью 5 Ватт. На процесс работы это не влияет, подсветка просто становится немного ярче.

Подводя итог необходимо отметить, что гораздо комфортнее ездить в тёплом автомобиле. Для того чтобы механизмы переключения отопителя не ломались, необходимо плавно их переключать и резко не дёргать. Удачи вам и пусть ваши автомобиля в зимнее время будут тёплыми и уютными.

Источник: remam.ru

Установка переключателя печки от Калины в ВАЗ классику

Сегодня мы вам расскажем о такой интересной и полезной доработке как установка выключателя печки от Лады Калины на ВАЗ-2107 и на любую классику. Для внедрения данной переделки нам понадобится собственно сам переключатель печки от калины, провода с клеммами, и резистор печки либо от Нивы-Шевроле, либо от ВАЗ-2110, что предпочтительней, чисто конструктивно он лучше. Данная доработка позволяет в значительной степени расширить диапазон регулирования оборотов на нашей классической печке, что придаст определенных удобств зимой в плане минимизации шума моторчика печки при достижении нужной температуры в салоне автомобиля. Вот собственно как выглядит переключатель от калины, смотрите фото ниже:

Вот он с резистором печки в паре:

Нам нужно разобрать печку на нашем ВАЗе, а именно снять нижнюю ее часть, о том как ее снять рассказано на примере статьи “как снять моторчик печки на ваз-2107” – смотрите по ссылке. Итак, аккуратно вырезаем отверствие подходящего размера чтоб резистор прошел внутрь печки и не провалился, и у нас осталась возможность “зашурупить” его. Мы сделали это с водительской, левой стороны ближе к перегородке, которая с моторным отсеком рядом. Главное что бы сопротивление охлаждалось потоком воздуха от вентилятора печки иначе сгорит.

Протягиваем провода, в идеале связать мини жгут и подключаем наш регулятор печки калиновский по приведенной ниже схеме:

Сам регулятор был врезан на панель с прикуривателем и часами взамен ненужного регулятора яркости подсветки приборов, на классике данный регулятор больше похож на издевательство или тонкий троллинг:

Вобщем удобно, практично. На классическом родном моторчике печки эта доработка позволяет несколько расширить плавность регулирования оборотов печки, а вот если ставить улитку или моторчик печки от ВАЗ-2108-2109, то данная доработка просто необходимость и она в разы интересней нежели банальное применения крутилки и резистора от ваз-2108. Всем удачи на дорогах!

Источник: www.vazdriver.ru

Устройство печки Лада Калина

В зависимости от комплектации схема печки Лада Калина может различаться. В одном случае конструкция системы вентиляции и отопления проста и надежна, в другом – контроль температуры в салоне автомобиля на плечах автоматики и электроники. Рассмотрим принцип работы отопителя Лада Калина в разных модификациях.

Устройство отопителя Лада Калина

Воздух с улицы попадает в воздухозаборник через воздушный фильтр. Затем воздух загоняется внутрь воздуховодов электровентилятором. Обогрев салона осуществляется отопителем (радиатором печки), который установлен под панелью. При работе двигателя нагретая охлаждающая жидкость циркулирует через радиатор, нагревая проходящий через него воздух. Количество воздуха проходящего через радиатор и в обход него, задается центральной заслонкой. Регулировка скорости работы вентилятора, а также управление заслонками печки осуществляется с помощью блока управления, установленного на панели.

1 — электродвигатель вентилятора отопителя; 2 — кожух вентилятора отопителя; 3 — заслонка рециркуляции воздуха; 4— воздуховоды; 5 — кожух отопителя; 6 — подводящий патрубок радиатора отопителя; 7 — отводящий патрубок радиатора отопителя.

Заслонки печки Лада Калина регулируются механическим блоком управления. При вращении ручек на блоке тяги наматываются/разматываются на специальном ролике внутри блока управления. Тяги имеют следующее назначение:

  1. Тяга привода заслонки рециркуляции.
  2. Тяга привода заслонки обогрева ветрового стекла.
  3. Тяга привода заслонки обогрева ног.

Таким образом, управление заслонками печки Лада Калина производится механическим путем без использования автоматики. Единственная электронная деталь в конструкции – это дополнительный резистор, который в зависимости от положения ручки на блоке управления отопителем определяет скорость вращения вентилятора. Такой принцип работы весьма прост и надежен.

Климат-контроль Лада Калина Люкс

Устройство системы напоминает описанную выше, за исключением некоторых деталей. Для поддержания в салоне заданной температуры в конструкции применены два новых элемента: датчик температуры в салоне (встроен в плафон освещения на потолке) и микромоторедуктор заслонки. Также механический блок управления заменен на электронный, с маркировкой на нем градусов температуры воздуха в салоне.

Схема работы следующая: блок управления периодически получает сигнал от датчика температуры в салоне и сравнивает его с температурой, выставленной на блоке. Если разница слишком большая, блок управления посылает сигнал на микромоторедуктор, который уже управляет заслонками печки (открывает или закрывает горячий воздух из отопителя).

Читайте также:  Мотор печки нива урбан

Вентиляция салона Лада Калина

Вытяжка воздуха из салона во всех комплектациях осуществляется за счет разряжения, возникшего возле задней части кузова при движении автомобиля. Вытяжные дефлекторы встроены в кузове под задним бампером.

Источник: xn--80aal0a.xn--80asehdb

Лада 2106 Бежевая шахиня › Бортжурнал › Установка электрокрана печки и переключателя от калины

Собственно изначально напрягало то, что в тёмное время суток попросту не видно кнопки включения печки и рычажков управления краном и заслонкой, поэтому сначала была задумка организовать подсветку этих органов управления, но, немного поразмыслив, было принято решение замены штатного крана на электрический от Газели, кажется. Ну, и переключатель тоже решил заменить на калиновский плюс сопротивление от Шеви-Нивы

Начал думать как это всё расположить в автомобиле. Как разместить органы управления. Решил переделать панельку. Для этого старая накладка блока управления печкой была демонтирована и немного доработана. Фото прилагаются

Далее был слит антифриз и разобрана панель

Далее был доработан радиатор. Вместо стандартного крана была прикручена длинная трубка и обрезана по длине верхней трубки

В блок печки установлено сопротивление

Кран разместился в подкапотке при помощи необходимы шлангочек и трубок

Далее всё было подключено. Кран подключал по этой схеме

А переключатель по вот этой

Далее всё было подключено, собрано, проверено, испытано и обмыто )))

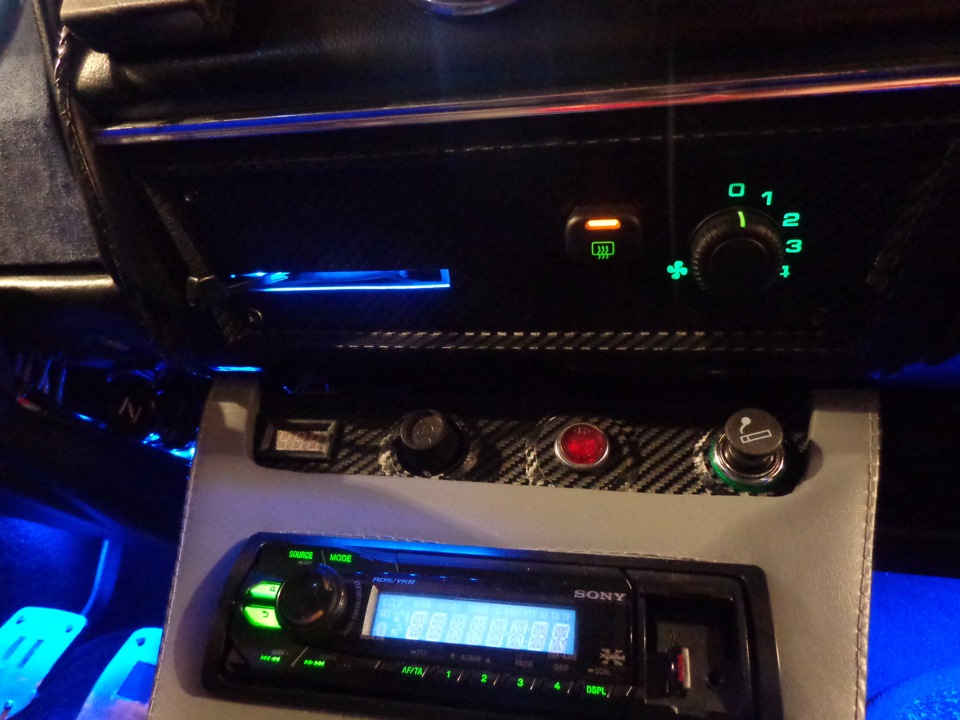

Работает отлично и внешний вид эстетический. Всё подсвечивается и радует глаз. Далее фото

Всем спасибо за внимание!

Лада 2106 1990, двигатель бензиновый 1.3 л., 64 л. с., задний привод, механическая коробка передач — тюнинг

Машины в продаже

Лада 2106, 1996

Лада 2106, 2002

Лада 2106, 2001

Лада 2106, 1990

Смотрите также

Комментарии 59

Очень достойно!
Как сейчас себя проявляет?

Привет, 1,2,3,4 отдельно покупается? В смысле вокруг кнопки!

Нет, это всё одна наклейка

Прикольно сделано. Респект автору

привет.как ты вырезал цыферки отопителя по подробнее можеш расскозать

установил сегодня кран (рикор электроникс), начал течь по швам( 2500-3000обаротов), брак?

Не знаю, у меня другой стоял. Попробуй разобрать и посадить на герметик

А моторчик печки родной стоит?

Здоров, от чего вставка с цифрами

У меня как и у тебя мафон SONY. Хочу спросить, с этой флэшкой у тебя крышка закрывается?

Нет, не закрывается

Вирезал цифри в ручную?

Почти все коменты перечитал но так и непонял.
1. Нормальное положение клапана открыто или закрыто.
2. Я так понимаю что когда напряжения нет он закрыт, а открыт когда на нем есть напруга. Или как ? не понял принцип действия.
Меня интересует он когда под напругой только в момент переключения или когда открыт или закрыт

3. Регулировки на кране нет, т.е. побольще поменьше ? или тупо выкл и вкл ?

Молодец! Красиво и аккуратно сделано. Я тоже такой делаю. Подготовил все, но управление (вклю-выкл.) сделал кнопкой стеклоподъемника поставил в “мусорник” у кулисы. Колодку взял переходную от компьютера. Питание подвел от клапана холостого хода карбюратора. Т.к. не хочется оставлять под напряжением еще один потребитель когда машина стоит. Когда сделаю то отчет выложу в свой блог.

Чуть не забыл. Пред установокой разобрал клапан, все схемы пролил — прокрасил лаком Цапоном, он термостойкий специально применяется для схем. Ставить буду под капотом. там где вход в радиатор печки и ставить его самим клапаном вверх, там где проводка у него выходит, т.у. если кран потечет, то микросхемы всякие останутся без воздействия тосола или антифриза. Это я вычитал на каком -то форуме. Крышки поставил на герметик. Старый кран с радиатора снимать пока не буду, т.к. возни много, он у меня заклинил в одном положении, если что, в крайнем случае позднее, но это если доезжу, то весной и сделаю как у Вас с трубками.

Хорошо. Интересно будет посмотреть. Насчёт питания можно не беспокоиться — кран потребляет его только при открытии или закрытии, всё остальное время он отключён

Молодец! Красиво и аккуратно сделано. Я тоже такой делаю. Подготовил все, но управление (вклю-выкл.) сделал кнопкой стеклоподъемника поставил в “мусорник” у кулисы. Колодку взял переходную от компьютера. Питание подвел от клапана холостого хода карбюратора. Т.к. не хочется оставлять под напряжением еще один потребитель когда машина стоит. Когда сделаю то отчет выложу в свой блог.

Чуть не забыл. Пред установокой разобрал клапан, все схемы пролил — прокрасил лаком Цапоном, он термостойкий специально применяется для схем. Ставить буду под капотом. там где вход в радиатор печки и ставить его самим клапаном вверх, там где проводка у него выходит, т.у. если кран потечет, то микросхемы всякие останутся без воздействия тосола или антифриза. Это я вычитал на каком -то форуме. Крышки поставил на герметик. Старый кран с радиатора снимать пока не буду, т.к. возни много, он у меня заклинил в одном положении, если что, в крайнем случае позднее, но это если доезжу, то весной и сделаю как у Вас с трубками.

Я свой не перебрал перед установкой — это моя ошибка. Нужно было разобрать и собрать с герметиком. Ну, надеюсь, не потечёт. Советую вам родной кран всё-таки убрать, чтоб исключить возможность его протечки в салон. И ещё. В тёплое время года электрический кран периодически открывайте-закрывайте, чтоб он не закис в закрытом положении.

Источник: www.drive2.ru

Электросхемы Калины

Никакие работы по доработке электрики или по подключению дополнительного электрооборудования не могут проходить без электросхем. Далее Вы найдете набор электрических схем ВАЗ 1117, 1118 и 1119.

Общая схема электрооборудования ВАЗ 1118


1 — блок-фара; 2 — мотор-редуктор очистителя ветрового стекла; 3 — генератор; 4 — аккумуляторная батарея; 5 — стартер; 6 — звуковой сигнал; 7 — датчик незакрытого капота; 8 — переключатель стеклоподъемника правой передней двери; 9 — мотор-редуктор стеклоподъемника правой передней двери; 10 — электронасос омывателя ветрового стекла; 11 — соединительные колодки проводов для подключения правого (переднего) динамика аудиосистемы; 12 — электропривод блокировки замка правой передней двери с датчиком незакрытой двери; 13 — датчик температуры окружающего воздуха; 14 — соединительная колодка жгута проводов для подключения к жгуту системы управления двигателем; 15 — электропривод блокировки замка левой передней двери (с датчиком незакрытой двери и выключателем центрального замка); 16 — датчик недостаточного уровня тормозной жидкости; 17 — соединительные колодки проводов для подключения левого (переднего) динамика аудиосистемы; 18 — переключатель стеклоподъемника правой передней двери (установлен на водительской двери); 19 — переключатель стеклоподъемника левой передней двери; 20 — переключатель центрального замка; 21 — мотор-редуктор стеклоподъемника правой передней двери; 22 — блок дистанционного управления; 23 — блок управления иммобилайзером (АПС-6); 24 — монтажный блок; 25 — щиток приборов; 26 — правый боковой указатель поворота; 27 — лампа освещения вещевого ящика; 28 — выключатель лампы освещения вещевого ящика; 29 — выключатель сигналов торможения; 30 — выключатель (замок) зажигания; 31 — блок управления освещением; 32 — подрулевые переключатели; 33 — левый боковой указатель поворота; 34 — соединительные колодки проводов для подключения левого (заднего) динамика аудиосистемы; 35 — электропривод блокировки замка левой (задней) двери с датчиком незакрытой двери; 36 — электровентилятор отопителя; 37 — дополнительный резистор отопителя; 38 — переключатель отопителя; 39 — выключатель аварийной сигнализации; 40 — выключатель соленоида блокировки заднего хода; 41 — выключатель обогрева заднего стекла; 42 — соединительные колодки проводов для подключения правого (заднего) динамика аудиосистемы; 43 — электропривод блокировки замка правой задней двери (с датчиком незакрытой двери); 44 — топливный модуль системы управления двигателем; 45 — выключатель фонарей заднего хода; 46 — выключатель контрольной лампы стояночного тормоза; 47 — прикуриватель; 48 — соленоид блокировки заднего хода; 49 — соединительные колодки проводов для подключения головного устройства аудиосистемы; 50 — лампы подсветки на накладке центральной консоли панели приборов; 51 — блок управления электроусилителем рулевого управления; 52 — плафон освещения салона; 53 — задний фонарь; 54 — колодка для подключения электропривода блокировки замка крышки багажного отделения*; 55 — датчик незакрытой крышки багажного отделения; 56 — фонари освещения номерного знака; 57 — дополнительный фонарь сигнала торможения; 58 — элемент обогрева заднего стекла; 59 — лампа освещения багажного отделения.

Читайте также:  Плохо греет печка форд фокус 2 рестайлинг

Схема панели приборов Lada Kalina


1,2,3,4 — колодки жгута проводов панели приборов к колодкам жгута проводов заднего;
5,6 — колодки жгута проводов панели приборов к колодкам жгута проводов переднего;
7 — колодка жгута проводов панели приборов к колодке жгута проводов
8 — колодка жгута проводов панели приборов к колодке жгута проводов переднего;
9 — модуль управления светотехникой;
10 — выключатель зажигания;
11 — переключатель режимов бортового компьютера;
12 — переключатель стеклоочистителей;
13 — выключатель звукового сигнала;
14 — переключатель световой сигнализации;
15 — комбинация приборов;
16 — датчик температуры испарителя;
17 — датчик температуры воздуха салона;
18 — выключатель кондиционера;
19 — контроллер системы автоматического управления климатической установкой;
20 — моторедуктор заслонки отопителя;
21 — выключатель обогрева заднего стекла;
22 — выключатель аварийной сигнализации;
23 — выключатель сигнала торможения;
24 — прикуриватель;
25 — блок управления электроусилителем;
26,27 — колодки жгута проводов панели приборов к радиоаппарату;
28 — лампа подсветки табло управления отопителем;
29 — осветитель;
30 — монтажный блок:
31 — переключатель электродвигателя отопителя;
32 — электродвигатель отопителя;
33 — сопротивление добавочное электродвигателя отопителя;
34 — плафон освещения вещевого ящика;
35 — выключатель освещения вещевого ящика;
36 — блок управления автомобильной противоугонной системы АПС-6;
37 — модуль надувной подушки безопасности водителя;
38 — модуль надувной подушки безопасности пассажира;
39,40 — колодки жгута проводов панели приборов к колодкам жгута проводов системы зажигания.

КЗ — дополнительное реле стартеров;
К4 — дополнительное реле;
К5 — реле-прерыватель указателей поворота и аварийной сигнализации;
К6 — реле стеклоочистителя;
К7 — реле включения дальнего света фар;
К8 — реле звукового сигнала;
К9 — реле включения противотуманных фар;
К10 — реле включения обогрева заднего стекла;
К11 — реле электрообогрева сидений;
К12 — реле включения муфты компрессора кондиционера;

Жгут проводов панели приборов — 11186-3724030-20.

Схема системы зажигания Лада Калина Люкс


1 — датчик контрольной лампы давления масла;
2 — датчик указателя температуры охлаждающей жидкости;
3 — блок предохранителей дополнительный;
4 — предохранители электровентилятора системы охлаждения двигателей;
5 — реле электробензонасоса;
6 — реле электровентилятора системы охлаждения двигателя;
7 — реле зажигания;
8 — реле 2 электровентилятора системы охлаждения двигателя;
9 — реле 3 электровентилятора системы охлаждения двигателя;
10 — электровентилятор системы охлаждения двигателя;
11 — датчик положения дроссельной заслонки;
12 — регулятор холостого хода;
13 — датчик температуры охлаждающей жидкости;
14 — колодка диагностики;
15 — колодка жгута системы зажигания к колодке жгута панели приборов;
16 — электромагнитный клапан продувки адсорбера;
17 — датчик скорости;
18 — колодка жгута системы зажигания к колодке жгута панели приборов 2;
19 — датчик массового расхода воздуха;
20 — датчик положения коленчатого вала;
21 — датчик кислорода;
22 — контроллер;
23 — датчик неровной дороги;
24 — датчик кислорода диагностический;
25 — колодка жгута катушек зажигания к колодке жгута системы зажигания;
26 — катушки зажигания:
27 — колодка жгута системы зажигания к колодке жгута катушек зажигания;
28 — свечи зажигания;
29 — форсунки;
30 — резистор;
31 — датчик давления системы кондиционирования воздуха;
32 — колодки жгута системы зажигания и жгута проводов форсунок;
33 — датчик фаз;
34 — датчик детонации.

Жгут проводов системы зажигания -11184-3724026-10.
Жгут проводов катушек зажигания -1118-3724148-00.
Жгут проводов форсунок -11184-3724036.
А — к клемме «плюс» аккумуляторной батареи.

Источник: xn—-8sbabr6ahc3e.xn--p1ai
