ЖАРКАЯ ПЕЧКА без переделок

Приближается зима и вновь заходит разговор о тепле в машине. Есть много сторонников (и практиков ) установки «жигулевской» печки (или от всяких других машин) на ГАЗ. Давайте подумаем, что это дает? Во-первых, этим просто раскурочивают оригинальную конструкцию. Во-вторых, тепла в ГАЗе практически не прибавляется, потому что температура охлаждающей жидкости на ГАЗе 70-80 градусов, а на «жигулях» 106 !
Отсюда становятся понятны пути улучшения работы штатной газовской печки. Ее работу можно существенно улучшить без всяких переделок.
Сначала возьмем в оборот термостат. В свою бытность я имел два термостата – один обычный стандартный (я называл его – летний), а второй такой же, но усовершенствованный (так сказать – зимний).

В чем заключается усовершенствование? Это очень просто. Нужно только уменьшить высоту подъема запирающего клапана термостата.
Для этого хорошим паяльником надо согнать олово с пропаянной гайки на клапане, и опустить термостат в кипящую воду. Когда клапан откроется на полную высоту (а это примерно около 10- 12 мм), вынуть его и закрутить клапан так, чтобы он был открыт только на 5 мм. Законтрить гаечкой и опять ее запаять. Таким и посадить в корпус «гусака».

На старых машинах ГАЗ («победа», «зим», «козлик») термостат менять очень просто. У меня были запасены термостаты прямо в чугунках-корпусах («гусаках»), чтобы не ковырятся с внутренними прокладками. Нужно только перед заменой слить литр-другой охлаждающей жидкости.
Мотор с таким усовершенствованным термостатом зимой не кипит, но зато держит температуру 90 – 95 градусов!

КТО СКАЗАЛ, ЧТО ГАЗОВСКИЕ ПЕЧКИ НИКУДА НЕ ГОДЯТСЯ.
Печка становится такой горячей, что ее тепло не выдерживает рука. «Погода» в салоне становится воистину африканской!

Но следует учесть и некоторые особенности. «На воде» с таким термостатом ездить не стоит. Пока мотор работает – все отлично, но стоит его заглушить, в охлаждающей рубашке мотора начинают булькать пары.
Ездить надо только с антифризом. И чем он «крепче», тем лучше. Антифриз для морозов минус 30-40 градусов выдерживает нагрев мотора 90-95 градусов без закипания после остановки. А мотору такая температура только на пользу.

НЕ СОМНЕВАЙТЕСЬ! ПРОВЕРЕНО ДОЛГОЙ ПРАКТИКОЙ!

Для увеличения эффекта, особенно на старых машинах ГАЗ, неплохо бы заменить моторчик вентилятора печки. 10-ваттный сменить на 20-30 ваттный – переделки не потребуются, все крепежные размеры у моторчиков одинаковые.

Еще вы с удивлением обнаружите, что двигатель вашей машины стал тише работать и меньше «кушать»! Для моего ЗИМа это было весьма не лишним. По моим наблюдениям – экономия была добрых литр-два на сотню километров! В высокой температуре мотора, кстати, секрет экономичности «жигулевских» и прочих моторов типа «мерседесовских». Для высокой температуры и предотвращения при этом закипания мотора, у них вообще поддерживается повышенное давление в системе охлаждения.
Ну, а нам всякие дорогие навороты без надобности, хватит и «заколдованного» термостата :dance2:.

Источник: forum.allgaz.ru

Особенности устройства печки Газель

Газель — это именно тот автомобиль-труженик, который эксплуатируется круглогодично, невзирая на погодные условия на улице. К зимнему времени года необходимо готовить такую машину особенно тщательно, чтобы в ней было комфортно передвигаться даже в лютые морозы. Газель может возить не только грузы, но и людей, поэтому отопитель должен быть исправен и обеспечивать приток теплого воздуха из подкапотного отсека.

Особенности функционирования системы охлаждения Газель

Именно печка является одной из ключевых частей системы охлаждения не только газели, но и любого другого транспортного средства. Когда работает любой двигатель, это сопровождается выделением большого объёма тепла. Сгорает топливо и трутся друг от друга металлические поверхности. Если не отводить тепло, то произойдёт перегрев и очень быстрый выход из строя целых узлов мотора.

По этой причине в системе охлаждения предусмотрены сразу 2 контура, которые называют большим и малым кругом. Пока охлаждающая рабочая жидкость не нагрелась, она проходит по малому кругу, а в нагретом состоянии — по большому. В этом случае происходит включение термостата, который распределяет потоки. Именно так автомобильный мотор не перегревается, но и быстро набирает рабочую температуру. Полученное тепло используется для нагрева салона зимой, а летом просто выводится наружу в атмосферу.

Опытные водители хорошо знают, как устроена печка на Газели, а потому понимают и важность своевременного устранения неисправностей. Устройство её аналогично принципу всех других транспортных средств, работающих с жидкостным охлаждением. Для этого предусмотрен радиатор, а также большие и малые круги, по которым беспрерывно циркулирует антифриз. Разница состоит только в том, открыт либо закрыт в данную минуту термостат.

Отопитель и другие составляющие устройства печки

Радиатор оснащается краником, который может корректировать направление движения антифриза. Либо его больше поступает в радиатор, либо происходит обратный сброс. Если требуется увеличить приток горячего воздуха, следует просто открыть кран побольше. Примерно так функционирует отопитель на Газели — а регулировку удобно производить даже из салона, используя панель управления. Чем быстрее вращается крыльчатка, тем более возрастает интенсивность работы моторчика, увеличивая тёплый обдув.

Эта схема была бы неполной, если в ней не отразить электропривод заслонки. С его помощью можно изменять направление подачи горячего воздуха — можно направить его на верхнюю часть тела, руки или ноги, обогреть замёрзшее лобовое стекло. Пройдя через магистральные трубки, нагретый антифриз попадает дальше в радиатор и одновременно нагревает и его. После этого окончательно нагретый воздух поступает в воздуховоды и затем в салон для его отопления.

Чтобы правильно провести диагностику работы печки на Газели, придётся обзавестись таким помощником, как электрическая схема подключения, на которую нанесены все устройства в цепи. Если что-то работает некорректно, то она подскажет, где искать неисправность и на каком участке. Это позволит сначала произвести правильную диагностику, а впоследствии и ремонтные работы. Это особенно актуально в тех случаях, когда неисправность находит нас в дороге, и нет возможности отдать машину в ремонт на станцию техобслуживания. Минимальный запас знаний и принципа действия плюс схема — всё, что нужно для устранения неисправности.

Какой радиатор лучше

Изучая устройство печки на пассажирские или грузовые Газели, многие владельцы задаются вопросом: какой радиатор лучше справляется со своими функциями — алюминиевый либо медный. Посмотрим основные достоинства каждого из этих вариантов:

  1. Алюминиевый. Обладает доступной стоимостью, которая может быть в 2 раза ниже по сравнению с медным аналогом. Именно в этом кроется основная причина того, почему такие изделия распространены по всему земному шару у производителей. Главный их недостаток в более низкой теплопроводности. Из-за появления коррозионных участков могут возникать нарушения функционирования всей системы отопления и охлаждения. Ремонту они не подлежат — приходится выбрасывать и заменять новым.
  2. Медные. Обладают высокой теплопроводностью, а это напрямую влияет на качество обогрева салона. Медь легко запаять, и поэтому такие радиаторы являются ремонтопригодными. Пайка получается более ровной, отсутствуют окислы. Недостатком является более высокая отпускная цена.

Опытные механики рекомендуют после проведения капитального ремонта ставить радиатор, сделанный из меди. Такое изделие прослужит дольше, однако и в него могут попадать частицы грязи, засоряя систему. Если нет информации о том, насколько она загрязнена, то можно сэкономить и поставить алюминиевый, который просто промывается при эксплуатации.

Как устранить проблемы обогрева на печках в Газели

При устройстве печки Газели старого образца производитель недостаточно эффективно продумал отопительную конструкцию. Из-за этого она плохо греет, допуская попадание холодного воздуха извне. Кран может обладать плохой пропускной способностью, и даже засорившийся радиатор быстро приводит к проблемам. Такие печки выпускались на автомобилях до начала 2000-х годов производства, и они требуют регулярной очистки. Самое простое, что можно сделать водителю в такой ситуации, — прочистить систему и магистрали.

Не всегда этих манипуляций достаточно для того, чтобы добиться эффективного обогрева. В этом случае автолюбителям придёт на помощь небольшая модернизация системы. Самый простой вариант — заменить алюминиевый радиатор на медный аналог. Также многие ставят дополнительный новый насос под вакуумный усилитель. В некоторых случаях помогает применение поролоновых уплотнителей или промазка проблемных участков герметиком. Лучше всего использовать силиконовый герметик, который хорошо герметизирует места соединений.

Однако и устройство печки Газелей нового образца нельзя назвать идеальным для тех, кому приходится много времени ездить в зимнее время года, да ещё и за городом. В этом случае можно прибегнуть к такому последовательному алгоритму:

  1. Загерметизировать любым изолирующим материалом дверные проёмы, щиток и прочие потенциально проблемные места в салоне. Можно воспользоваться даже шумоизоляцией. В результате тепло будет сохраняться лучше, а поступление холода, наоборот, сократится.
  2. Некоторым помогает замена входа и выхода в самой печке.
  3. Как вариант, можно заменить отопитель. От этого может повыситься эффективность работы всей системы.
  4. На практике доказано, что улучшить обогрев можно при помощи установки дополнительного радиатора вдобавок к штатному. Их можно расположить под общей крышкой и соединить трубками в одну систему.

Если в системе установлен второй отопитель, то антифриз нагревается лучше, а это неминуемо скажется на температуре внутри салона. Тепло будет лучше сохраняться в салоне, что приведёт к повышению уровня комфорта при передвижении в Газели в зимнее время года.

Как проводить профилактику работы печки

До наступления холодной погоды рекомендуется проверить работоспособность системы отопления и охлаждения на Газели, а при необходимости провести комплексный ремонт. Для этого можно начать со снятия радиатора с моторчиком их очистки и смазывания. На неисправность в самом двигателе отопителя могут указывать запах гари во время включения. Отремонтировать его скорее всего не получится — придётся заменять новым. Выполнить правильно установку поможет схема подключения. Кроме запаха, о неисправностях могут свидетельствовать и такие признаки, как поскрипывание, свист и потрескивание, а также прочие посторонние шумы.

Читайте также:  Промыть радиатор печки не снимая лимонной кислотой

На работу электродвигателя следует обращать внимание в первую очередь. Он напрямую воздействует на интенсивность и мощность создаваемого воздушного потока. Однако при покупке необходимо также обращать внимание на количество оборотов, которое желательно поддерживать в районе 3000 за минуту. Должен быть предусмотрен переключатель, чтобы выбирать уровень потока — малый, средний и большой.

Кроме двигателя за нагрев и комфортную температуру внутри слона Газели отвечает целый ряд узлов, приборов и деталей. Это вентиляторы с радиаторами, заслонки с клапанами, магистрали, фильтрующие элементы и другие, способные влиять на работу печки. Радиатор отопителя прячется за центральной консолью транспортного средства. Проконтролировать его состояние визуально проблематично, а демонтаж с заменой новым может потребовать нескольких часов возни.

Данный узел весьма чувствителен к любым загрязнениям: наружным и внутренним. После нескольких сезонов эксплуатации его ребра засоряются грязью и пылью, формируя отложения на стенках. Это ухудшает эффективность работы всей системы — снижается объём воздушного потока, а вместе с ним и температура в салоне.

Неисправный термостат в Газели никогда не даст комфортной температуры, неважно, какого образца установлена печка. При прогреве мотора именно он отправляет антифриз по малому кругу, а большой подключится тогда, когда она прогреется до рабочих величин. Помпа — это ещё один важнейший узел, прогоняющий охлаждающую жидкость по контурам системы охлаждения. Частая причина неисправности — сломанная крыльчатка водяного насоса. Сам контур должен быть замкнутым, как закрытая система. Если в неё попадает воздух извне, то происходит явление завоздушивания и печка перестаёт топить нормально.

Чтобы провести ремонт максимально эффективно и с минимальными вложениями, необходимо знать, как устроен отопитель и система охлаждения/обогрева на автомобилях Газель. Большинство неисправностей можно легко диагностировать и не допустить выход из строя всей системы.

Источник: remam.ru

ГАЗ Клуб сообщество

Газель, газ форум, газ клуб, ремонт газели, автомобиль газель

Модернизация отопителя Газели

Модернизация отопителя Газели

Из-за недостатков конструкции отопителя в ГАЗели (в частности ГАЗ-3102) зимой в ней бывает очень холодно. Особенно если едешь по трассе! Дело в том, что из центральных воздуховодов постоянно идет холодный воздух. Многие водителя на зиму заклеивают их скотчем или затыкают тряпками. Но как сделать, что бы тепло не только не уходило, но и «прибывало»?! На самом деле совсем не сложно…

Суть идеи такова – нужно установить в штатную печку дополнительный радиатор на входе.
Для это нужно снять торпеду, отсоединить все шланги и тросы управления от печки, снять весь отопитель в сборе и установить в него еще один радиатор (на входе воздуха). Места там достаточно! Лично мы использовали радиатор от Нивовской печки! Правда пришлось укоротить трубки (штуцера).
Весь процесс подробно описан ниже, на фотографиях…
После установки дополнительного радиатора, для полноты эффекта, требуется установить еще эл.помпу! Она устанавливается под капотом, после крана управления отопителем до штатного радиатора печки. Кнопку ее включения мы вывели на панель приборов.
Радиаторы (штатный и дополнительный) – подключаются последовательно! При включении дополнительной помпы, циркуляция усиливается и горячий тосол проходящий через два радиатора – очень хорошо нагревает салон. Ну а если на улице очень холодно и Вы чувствуете, что двигатель начинает слишком быстро терять тепло – просто выключаете помпу…

После установки этого девайса, в салоне стало ТЕПЛО (даже когда на улице было -32 ) !!

Торпеда снята! Виден отопитель в сборе! Его тоже нужно снять!

Отопитель снят! Дополнительный радиатор устанвливается под этой крышкой (показано стрелкой)

Вот здесь устанавливаем радиатор.

Радиатор устанавливается и крепиться в двух точках (справа и слева)

Справа крепление радиатора осуществляется за счет жестких шлангов выходящих в просверленных отверстиях в корпусе.

Слева радиатор крепиться скобой к корпусу отопителя. Она изготавливается из подручных материалов.

Одно из креплений тросика управления заслонками – пришлось немного перенести в сторону.

Отопитель в сборе с дополнительным радиатором.

Отопитель установлен на свое место! Стрелкой показан изгиб шланга из-за воздуховода.

Дополнительная эл.помпа установленная в моторном отсеке.

Пожалуйста поддержите проект о легендарной марки ГАЗ

Подпишитесь на нас:

Вы, это единственная наша поддержка. Спасибо. Удачи ВАМ и здоровья.

Re: Модернизация отопителя Газели

Свето диодная ручька КПП
Нам понадобится:

1) Светодиод, желаемого цвета, желательно из ультраярких с прозрачной линзой.
2) Резистор где-то на 1кОм.

Из инструментов:
1) Острый нож, я использовал обойный.
2) Паяльник и причандалы для пайки.
3) Клеящий пистолет с прозрачным стержнем.
3) Лазерный принтер.

Начинаем делать.
Разбираем саму ручку, точнее снимаем её с авто и несем домой. Аккуратно выковыриваем верхнюю стекляшку. С неё придется содрать слой краски, сделать её прозрачной и отполировать. Я полировал на войлочном круге с пастой ГОИ. Дальше нам нужен сам рисунок, его вы можете скачать тут. Формат PDF, печатать в натуральную величину в максимальном разрешении печати. Я печатал в несколько слоев, на прозрачной пленке для лазерника. Но можно печатать и на обычной бумаге… Главное чтобы не просвечивалось где не надо.

Следующим шагов выковыриваем в ручке всё лишнее, что бы было место под светодиод и «световод» из пистолетного клея. Делаем вертикальное отверстие в ручке для провода питания светодиода. И вставляем светодиод с подпаянными проводками. К проводу можно сразу подпаять резистор и установить его в самом отверстии. Резистор подключается последовательно светодиоду.

Получаем что-то типа этого:

У меня светодиод светит вверх, что не совсем правильно. Лучше было бы что бы он светил в сторону, тогда в результате свечение будет более равномерным, но это я уже потом понял.
Теперь заливаем всё клеем из пистолета. Желательно сразу угадать количество клея, что бы потом не пришлось его удалять…. В процессе остывания форму клея можно подправлять мокрыми руками…

Вот что у нас получилось:

А так оно светится:

Дальше я вырезал кружок из обычной бумаги, он играет роль дополнительного рассеивателя:

Осталась малость – собрать всё, поставив пленку или бумагу с рисунком над белой бумагой.

Вот результат:

Осталось установить на машину и подключить к общей подсветке. Здесь уже кто что может/хочет.
Всё, удачи!

Источник: gaz-autoclub.ru

Печка газель старого образца доработка

Поскольку для идеального размещения мотора в подкапотном пространстве решил подрезать моторный щит, пришлось подразобрать торпеду и печку, что бы получить доступ к местам резки.

Вспомнив, как я мерз с этой печкой зимой, повнимательнее изучил конструкцию.
Оказалось, что центральные воздуховоды в ней дуют всегда, либо через радиатор, либо (а с учетом качества исполнения — всегда) напрямую с улицы.
Поскольку их все всегда затыкают и заклеивают всякой дрянью (я не исключение), решил их удалить. Как класс.
Заодно высвободив место под 2-дин магнитолу в человеческом месте, а не в бардачке.

Дальше корпус разобрал-собрал, выбросил заслонку на центральные воздуховоды, отверстие закрыл полосой пластика и все это проклеил.
Также удалил заслонку приток / рециркуляция, т.к. конструкция ее такова, что вероятность нахождения ее в положениях, в которых она действительно работает, не высока. А пользуюсь только притоком. А вот если заслонка не встала туда, куда положено, весь холодный воздух пойдет напрямую в салон, как бы печка не старалась.

И вот конечный вид:

Ресурсные испытания покажут, кто оказался правее — ГАЗовские конструкторы (а также изготовители) или я.
Говорят, печки старого образца тоже хорошо греют и дуют. Посмотрим.

А еще просто похвастаюсь обивками дверей:

Каюсь, по установке мотора сегодня ничего.
Всем бобра!

Доработки

Прямой эфир

soul_fly 28 июля 2012, 00:31

soul_fly 28 июля 2012, 00:24

soul_fly 31 июля 2011, 13:48

soul_fly 12 мая 2011, 22:52

soul_fly 11 мая 2011, 23:26

Блоги

  • История автомобилей марки ГАЗ0.00
  • Ремонт0.00
  • Доработки0.00
  • Путешествия0.00

Надоели вечно заедающие тросики, неработающий кран и всего два режима работы: жарко и холодно.

Менять печку на печку нового образца увы не бюджетно, один блок управления с 3мя ручками стоит в районе 6тр (на момент модернизации).

Было решено печку оставить старой, тем более радиатор уже стоял медный, заслонки отрегулированы, а сама печка собрана на герметике и проклеена. А заменить систему управления…

Встал выбор блока управления печкой. Изначально планировалось использовать блок управления отопителем от ВАЗ 2110.

Но он не имеет управления заслонками. Блоки от других авто которые имели такое управления стоили существенно дороже.

Изучение всех доступных вариантов привело к блоку управления от Приоры ВАЗ 2170.

Блок имеет 3 ручки: заслонки, регулятор температуры, управление вентилятором.
Причем заслонки управляются с помощью шагового мотора, а не тросиками как сделано на 31105 и многих других авто.

Был закуплен комплект запчастей:
Блок управления отопителем 2170-8128020-02
Мотор-редуктор отопителя 2110-8127200-11
Шаговый двигатель упр заслонками 2170-8127100
Термодатчик салона 2103.3828
Блок резисторов вентилятора печки 2123-8118022-01
Кран управления печкой 3307-8101150
Клеммы, провода, разъемы….

Читайте также:  Не работают все скорости печки ваз 2110

В ВАЗовских печках 2110 и 2170 температура регулируется с помощью заслонки подмешивания, крана нет в принципе. В моей печке такой заслонки нет и реализовать ее не реально без существенной переделки самого корпуса. Потому мотор-редуктор будет крутить кран. Система конечно получается более инерционная, но хотя бы автоматическая.

Приступаем к изготовлению.
Первым делом на основе электросхемы от Приоры я изготовил жгут проводки. Собрал всю систему на столе и проверил работоспособность.

Потом были изготовлены кронштейны для крепления крана с мотор-редуктором и мотора управления заслонкой.

Кстати о заслонке. Она у меня всего одна, так как печка 3102 старого образца (до 97гв) не имеет воздуховода в центре. Заслонка регулирует только подачу воздуха «стекло-ноги».

Самым сложным стало, наверно, удаление штатного механизма управления печкой и вырезание окна для установки нового блока управления. Панель 3102 СО сделана из 2мм стали… пилил, наверно, целый час полотном от ножовки и потом еще 30 мин работы напильником.

Блок управления встал на место как родной.
Термодатчик разместился под панелью справа от рулевой колонки.
А блок резисторов у ног пассажира.

Механизм работает вполне прилично. Есть конечно небольшая инерционность, но в целом я доволен.

з.ы. обнаружил в инете абсолютно аналогичную работу, но с панелью 3110
photofile.ru/users/slava106/3006292/

1 step 1 к моторедуктору привода управления потоков
2 step 1 к моторедуктору привода управления потоков
3- микроредуктор привода заслонки отопителя – на 8 контакт (коричневый провод) старой колодки
4 – не подключал (нужен для кондиционера)
5 – нет
6 +12В неотключамое питание (подключено)
7 + ДТВС – на 5 контакт (зелено-красный провод) старой колодки
8 + датчика положения вала заслонки отопителя – на 4 контакт (голуб-красн. Провод) старой колодки
9 подсветка – на 11 контакт (белый провод) старой колодки
10 земля – можно не подключать,(в колодке БК уже есть) но я подключил с 3 контактом (черный провод) колодки скорости печки
11 step 2 к моторедуктору привода управления потоков
12 step 2 к моторедуктору привода управления потоков
13 двигатель моторедуктора заслонки отопителя – на 2 контакт (розовый провод) старой колодки
14 + вентилятора ДТВС – на 13 контакт (серый провод) старой колодки
15 не подключал (нужен для кондиционера)
16 – нет
17 минус ДТВС – на 3 контакт (зелено-черный провод) старой колодки
18 минус датчика положения вала заслонки отопителя – на 1 контакт (зеленый провод) старой колодки
19 – не подключал (диагностический)
20 – не подключал в колодке БК уже есть ( + после зажигания, ПОДКЛЮЧЕНО ОТ СИНЕГО ПРОВОДА СКОРОСТИ ПЕЧКИ)

Если у вас Газель старой модели и в зимнее время в ней холодно, а новую газель купить не предоставляется возможным, то следуя советам бывалых водителей можно самостоятельно переоборудовать систему отопления.
Способ испытанный, не потребует больших трудозатрат, не отнимет много времени. Внимательно и последовательно выполняйте рекомендации и у вас все получится.

Окрыли капот, сняли воздуховод (рядом с трапецией стеклоочистителей). В моторном щите увидите отверстие, через которое поступает воздух в печку. Между печкой и щитом должна быть уплотнительная поролоновая прокладка, но она слабо выполняет свои функции. Для лучшей герметизации нанесите на нее строительный, силиконовый герметик. Можно прокладку убрать совсем и заменить ее на более подходящий материал, который есть у вас в наличии.

Далее начинаем рассматривать коробку воздухозаборника основного отопителя. Там два отверстия – одно наружу, другое в салон. Заслонка воздухозаборника должна перекрывать одно из них, чтобы воздух поступал с улицы или с салона. Как правило это не получается, остается щель, и прохладный воздух поступает в кабину мимо радиатора отопителя. Заслонкой полностью закрываем отверстие поступления воздуха из салона и заклеиваем в таком положении. Практика показывает (это хорошо знают владельцы старых моделей), что в чуть теплую погоду моментально запотевают стекла при подаче воздуха из салона.

А вот в новой Газели, газ 3302-288, подача воздуха из салона технологией совсем не предусматривается.
Монтируем воздуховод, капот закрываем. В кабине обращаем внимание на систему воздухораспределения и на патрубки вентиляции салона.
Надо снять решетки с воздуховода и закрыть их картоном с поролоновой прокладкой. Затем убираем воздуховод от печки и закрываем его не самой печке.

Далее демонтируем облицовку радиатора основного отопителя. Тщательно чистим радиатор. По краям радиатора установлена тонкая поролоновая прокладка, которая плохо закрывает зазор. Тщательно уплотняем этот зазор подходящим материалом, наносим герметик и монтируем облицовку радиатора на свое место.

Методика опробована, действенна. Она не потребует от вас специальных знаний. В приличный мороз в кабине достаточно тепло, стекла не запотевают. В новых Газелях, газель бортовая и других моделей возможно и теплее, но и на старых машинах можно создать для себя комфортные условия.

Источник: litezona.ru

Переделка печки газель старого образца

Поскольку для идеального размещения мотора в подкапотном пространстве решил подрезать моторный щит, пришлось подразобрать торпеду и печку, что бы получить доступ к местам резки.

Вспомнив, как я мерз с этой печкой зимой, повнимательнее изучил конструкцию.
Оказалось, что центральные воздуховоды в ней дуют всегда, либо через радиатор, либо (а с учетом качества исполнения — всегда) напрямую с улицы.
Поскольку их все всегда затыкают и заклеивают всякой дрянью (я не исключение), решил их удалить. Как класс.
Заодно высвободив место под 2-дин магнитолу в человеческом месте, а не в бардачке.

Дальше корпус разобрал-собрал, выбросил заслонку на центральные воздуховоды, отверстие закрыл полосой пластика и все это проклеил.
Также удалил заслонку приток / рециркуляция, т.к. конструкция ее такова, что вероятность нахождения ее в положениях, в которых она действительно работает, не высока. А пользуюсь только притоком. А вот если заслонка не встала туда, куда положено, весь холодный воздух пойдет напрямую в салон, как бы печка не старалась.

И вот конечный вид:

Ресурсные испытания покажут, кто оказался правее — ГАЗовские конструкторы (а также изготовители) или я.
Говорят, печки старого образца тоже хорошо греют и дуют. Посмотрим.

А еще просто похвастаюсь обивками дверей:

Каюсь, по установке мотора сегодня ничего.
Всем бобра!

Доработки

Прямой эфир

soul_fly 28 июля 2012, 00:31

soul_fly 28 июля 2012, 00:24

soul_fly 31 июля 2011, 13:48

soul_fly 12 мая 2011, 22:52

soul_fly 11 мая 2011, 23:26

Блоги

  • История автомобилей марки ГАЗ0.00
  • Ремонт0.00
  • Доработки0.00
  • Путешествия0.00

Надоели вечно заедающие тросики, неработающий кран и всего два режима работы: жарко и холодно.

Менять печку на печку нового образца увы не бюджетно, один блок управления с 3мя ручками стоит в районе 6тр (на момент модернизации).

Было решено печку оставить старой, тем более радиатор уже стоял медный, заслонки отрегулированы, а сама печка собрана на герметике и проклеена. А заменить систему управления…

Встал выбор блока управления печкой. Изначально планировалось использовать блок управления отопителем от ВАЗ 2110.

Но он не имеет управления заслонками. Блоки от других авто которые имели такое управления стоили существенно дороже.

Изучение всех доступных вариантов привело к блоку управления от Приоры ВАЗ 2170.

Блок имеет 3 ручки: заслонки, регулятор температуры, управление вентилятором.
Причем заслонки управляются с помощью шагового мотора, а не тросиками как сделано на 31105 и многих других авто.

Был закуплен комплект запчастей:
Блок управления отопителем 2170-8128020-02
Мотор-редуктор отопителя 2110-8127200-11
Шаговый двигатель упр заслонками 2170-8127100
Термодатчик салона 2103.3828
Блок резисторов вентилятора печки 2123-8118022-01
Кран управления печкой 3307-8101150
Клеммы, провода, разъемы….

В ВАЗовских печках 2110 и 2170 температура регулируется с помощью заслонки подмешивания, крана нет в принципе. В моей печке такой заслонки нет и реализовать ее не реально без существенной переделки самого корпуса. Потому мотор-редуктор будет крутить кран. Система конечно получается более инерционная, но хотя бы автоматическая.

Приступаем к изготовлению.
Первым делом на основе электросхемы от Приоры я изготовил жгут проводки. Собрал всю систему на столе и проверил работоспособность.

Потом были изготовлены кронштейны для крепления крана с мотор-редуктором и мотора управления заслонкой.

Кстати о заслонке. Она у меня всего одна, так как печка 3102 старого образца (до 97гв) не имеет воздуховода в центре. Заслонка регулирует только подачу воздуха «стекло-ноги».

Самым сложным стало, наверно, удаление штатного механизма управления печкой и вырезание окна для установки нового блока управления. Панель 3102 СО сделана из 2мм стали… пилил, наверно, целый час полотном от ножовки и потом еще 30 мин работы напильником.

Блок управления встал на место как родной.
Термодатчик разместился под панелью справа от рулевой колонки.
А блок резисторов у ног пассажира.

Механизм работает вполне прилично. Есть конечно небольшая инерционность, но в целом я доволен.

з.ы. обнаружил в инете абсолютно аналогичную работу, но с панелью 3110
photofile.ru/users/slava106/3006292/

1 step 1 к моторедуктору привода управления потоков
2 step 1 к моторедуктору привода управления потоков
3- микроредуктор привода заслонки отопителя – на 8 контакт (коричневый провод) старой колодки
4 – не подключал (нужен для кондиционера)
5 – нет
6 +12В неотключамое питание (подключено)
7 + ДТВС – на 5 контакт (зелено-красный провод) старой колодки
8 + датчика положения вала заслонки отопителя – на 4 контакт (голуб-красн. Провод) старой колодки
9 подсветка – на 11 контакт (белый провод) старой колодки
10 земля – можно не подключать,(в колодке БК уже есть) но я подключил с 3 контактом (черный провод) колодки скорости печки
11 step 2 к моторедуктору привода управления потоков
12 step 2 к моторедуктору привода управления потоков
13 двигатель моторедуктора заслонки отопителя – на 2 контакт (розовый провод) старой колодки
14 + вентилятора ДТВС – на 13 контакт (серый провод) старой колодки
15 не подключал (нужен для кондиционера)
16 – нет
17 минус ДТВС – на 3 контакт (зелено-черный провод) старой колодки
18 минус датчика положения вала заслонки отопителя – на 1 контакт (зеленый провод) старой колодки
19 – не подключал (диагностический)
20 – не подключал в колодке БК уже есть ( + после зажигания, ПОДКЛЮЧЕНО ОТ СИНЕГО ПРОВОДА СКОРОСТИ ПЕЧКИ)

Всем привет!
Заехало к нам на сервис такое чудо! Я в шоке!

Читайте также:  Свистит вентилятор печки ваз 2114

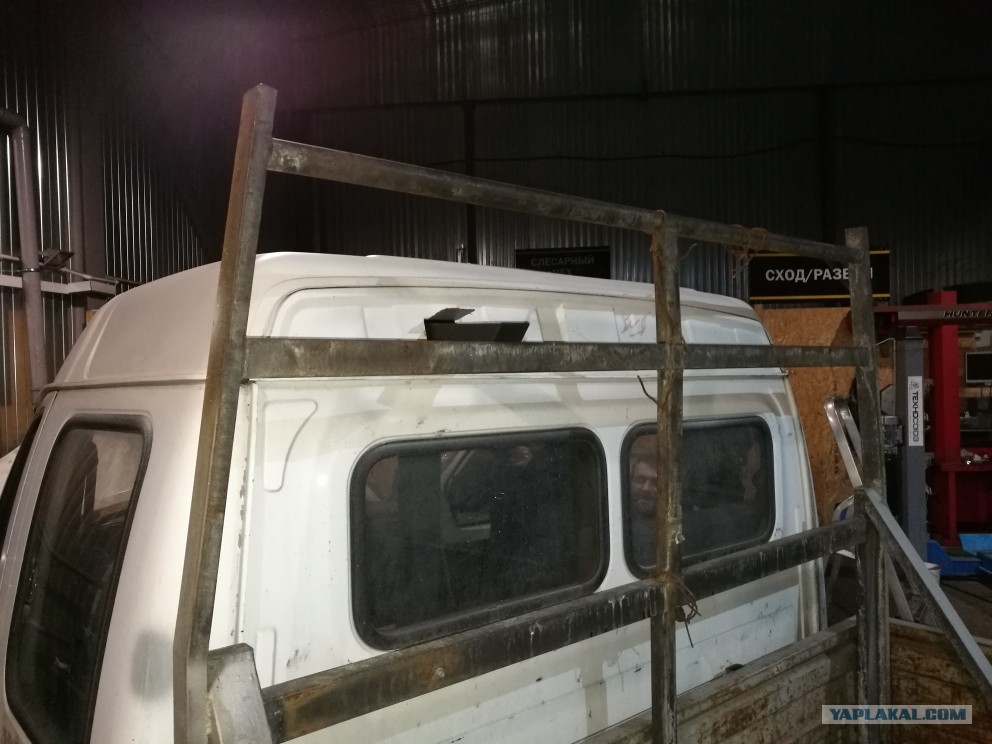

1. Газель, как газель. Ржавенькая, убитая, все как обычно.
Заглядываю в кабину.

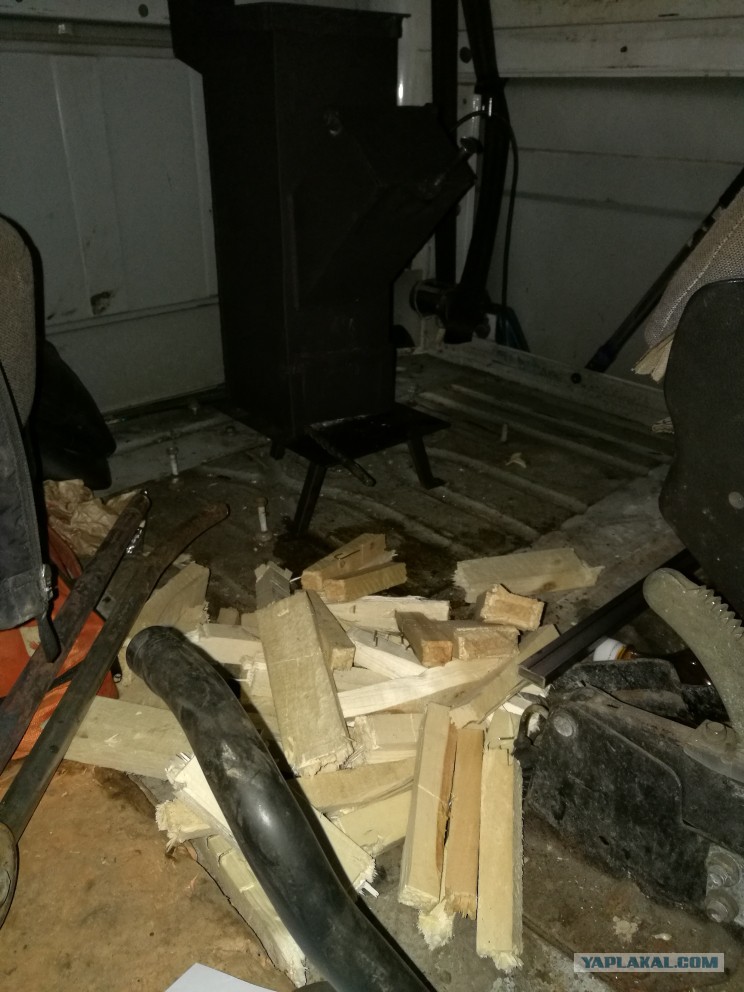

2. Дрова.ДРОВА. Нахуя?

3. А, как это я сразу не догадался? Печка.

5. СимпотиШная, такая!

А что там? Два альтернативно окрашенных двигателя просятся домой в Африку?

Гугл — сварить печку в гараж

Заипешьсся выбирать варианты)))

причем заводского исполнения, с искрогасителями. Иначе сгореть в момент можно

Да хули это за печка.

Лобовое паяльной лампой. Тут нужен кот с такой лампой))))

Машина не заведенная. На улице мороз -28. Лобовое затягивает. Не видно ни зги.
Один рулит. Другой паяльной лампой отогревает лобовуху. Сколько мотаюсь, но видел такое в первый раз. Я бы не рискнул. Уж лучше эвакуатор вызвать.
И это.
Смысл мне врать?

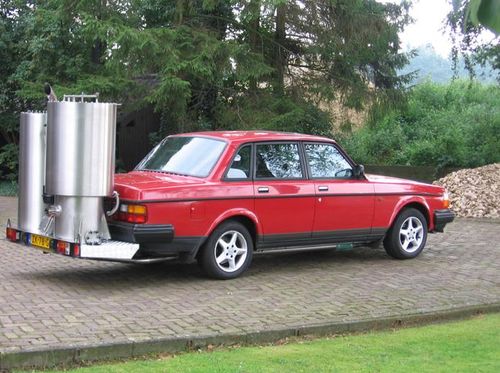

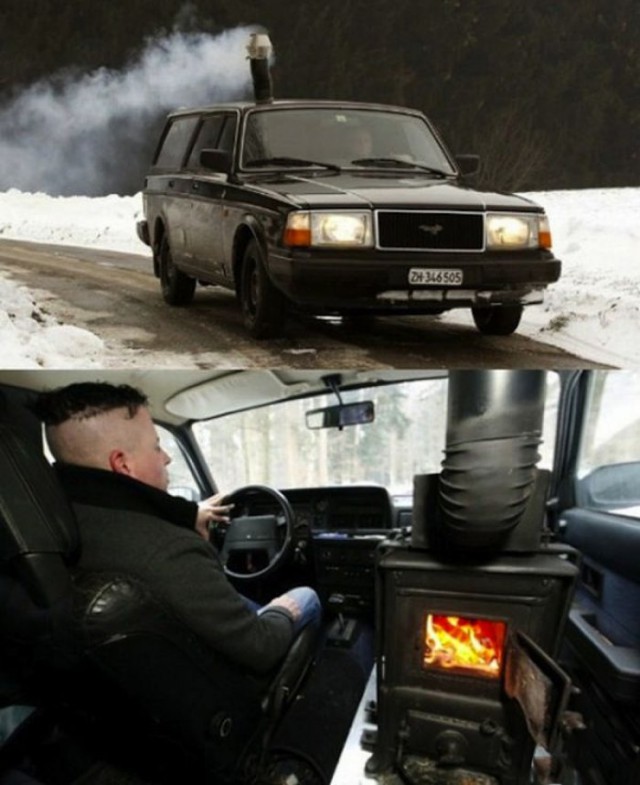

А этой тачке и бензик не нужен, только дрова

И этот ЗиЛ тоже на дровишках

хуйня! неудобно подкидывать.
вот

Цитата (Otetz @ 21.12.2017 — 19:46)
Я так понял, что водитель, он же кочегар?? Считаю, что это несколько неудобно. Напарник нужен, ибо пока он дрова подкидывает, водитель на дорогу смотрит. Безопасность, епта, прешение всего!!

Дык с французского шофёр,это наш кочегар.

в армии на учениях месяц жили в кунге на ЗИЛ-157 — там штатно примерно такая же.


Когда за бортом под -50 а до цели под 500 км и поболее то шутки кончаются.
Годная тема!

Сразу бы газогенератор ставил, чё уж там.

Сам в недавнем прошлом бывший владелец Газели — Бизнес . Блин ! это надо уметь довести до такого состояния авто ! ? Катался и живу в 800 км на Север от Москвы. — 30 * С не редкость , но в кабине моей Газели можно было ездить в рубашке. Замерзали только те , у которых стоял дизель . На межгород с ночёвками в кабине ездили с бензогенератором на 220 вольт , который стОил 10 000 руб . и устанавливался в ящик под кузовом . пара ветродуев в кабине.

Источник: nadouchest.ru

ГАЗель ДОРАБОТКА ПЕЧКИ модернизация системы отопления

Tamanho do vídeo:

Mostrar controles do player

  • Прочитали комментарии под предыдущим видео и решили установить дополнительный радиатор в корпус печки старого образца .Корпус печки проклеили виброизоляцией, обезжирили,прошли герметиком все швы и соединения .Пашка придумал кое какие доработки которые мы покажем в следующих роликах .
    Первые машины с водяной помпой и термостатом, то есть с циркуляционной системой охлаждения появились в середине двадцатых годов. Для них вскоре были созданы и опционные «печки» почти современной конструкции. Через маленький радиатор в салоне прогонялась горячая вода из системы охлаждения двигателя, а сам радиатор обдувался электрическим вентилятором.
    В 1927 году А.Б. Арнольд построил экспериментальную установку для Ajax Car (подразделение Nash Motors, о которой ниже) радиатор системы был полнопроточным. Чуть позднее, в 1930 году, после доводки его системы Harrison Radiator Division of General Motors с группой предприятий взяли патент US 1,923,355 на подобные системы отопления и начали серийное производство.
    Но это была все еще отдельная система, которую можно было поставить на любую машину с двигателем, имевшим помпу. Но зато она производилась массово и была проста в установке – достаточно было просверлить пару отверстий в моторном щите. Важно понимать: это была просто «печка», которая грела салон. Можно было отрегулировать ее нагрев и интенсивность работы вентилятора, а с системой вентиляции отопитель был не связан. Собственно говоря, для вентиляции никакой системы и не было – салон проветривали через форточки в боковых окнах, да на ходу через специальные заслонки обдувалось лобовое стекло.
    Первой же машиной, на которой отопитель появился как встроенный элемент, принято считать Nash. Начиная с 1938 года на все машины марки можно было заказать отопитель салона жидкостного типа похожий на современный. «Печкой» можно было управлять двумя ручками на приборной панели. Одна регулировала скорость работы вентилятора, другая – клапан подачи антифриза в радиатор отопителя и заслонку смешения холодного забортного воздуха с воздухом, подаваемым с нагретого радиатора. Чем выше требовалась температура, тем больше антифриза и меньше забортного воздуха.

Comentários • 55

скажите в какую сторону должен крутиться вентилятор на печке

Ребят с жигулей 08 09 ставишь доп моторчик и жара пипец

я тоже боролся с отоплением , а причина была проста поменял термостат (двигатель стал нагреваться до 90) и поставил радиатор медный заместо алюминиевого в машине стало просто Ташкент. единственно опять стал термостат не держать температуру

От ваз 01 ставил в сборе под сиденьем водителя, ездил в футболке в -30, газель первая 1995 года выпуска, подсоединял последовательно после основной печки, кабину не утеплял вообще

Сколько воды льёт! И ничего путного! Клоуны идите в цирк!

Два ублюдка, которые ебут мозг

Здравствуйте. Покажите как соединяютя патрубки с верхней на нижний. Спасибо.

да да !
как правильно

Будь любезен поподробнее, какая шумоизоляция , скольки мм. Точно так же хочу сделать как у вас.

напиши компании шумофф

Была у меня такая машинка, тоже с 402, руками собрал печку, панель, поставил правильную доп помпу, и ничего не надо больше, правильный радиатор печки ещё, минус 37 все стекла чистые, жара в кабине. И не надо никакого колхоза.

Парни доброго вам времени суток! Подскажите моторчик поменял, фильтр тоже, а потока воздуха нет. Че не так?

Качмар на видео

Да причем здесь радиатор. У меня что с штатной что с дополнительной в кабине норм .А стекла мерзнут , станешь 2 минуты все оттаило .Мысли надо доп.вентилятор в печку на обдув . у меня 3302 406 2000 г

второй радиатор явно лишний. одного хватит за глаза

@Ваня Тарханов Остывала,без термостата.Ну сама печка дует то горячим,а вот через обдув водителя и пассажира,да,прохладный воздух шел.Особенно на трассе.Второй радиатор при правильной установке решает эту проблему.

@-ododo- -bobo- у тебя на ходу тоже машина остывает? и печка слегка холодным дует?

Второй радиатор ставят что бы через мордодуйки не тянуло с улицы холодным воздухом.Можно конечно их заглушить как многие пишут.Недавно поставил второй радиатор,никаких проблем,в кабине баня.На трассе никаких проблем.Даже если двигатель остывает,в салонной печке остаётся тепло.

Мне кажется нового образца панель поставили бы да все!

Добрый день!!) Скажите печку можно снять без снятия панели ??

панель снимать легко

нет, только снимать панель. Но єто не так страшно как кажется. Единственная заморочка, открутить рулевую колонку. А сама панель снимется быстро, кажись 6 саморезов. Делать это обязательно, т.к. будет просто шикарный доступ к моторному щиту и можно законопатить щели между забором воздуха и самой печью. Будет уже теплее в разы 😉 А если разобрать сам девайс и проклеить зазоры и щели, то это еще + в пользу тепла.

Извините конечно но воздух не останиться в радиаторе.он выше разширителного бочка на много?

Скорее заливать с прокачкой моторчиком. Хотя нужно померить высоты.

у меня такая газель давно была но вроде дело не в печке было а в помпе потому что штуцер на помпе шёл слишком малого сечения.. не на 10-ть ли ? затем стали делать на 16.. или я что то путаю ?

Подачу тосола с мотора правильно сделайте на радиатор и не надо никого колхоза будет делать

Корпус печки ваз 2106 пришлось немного подгонять, кое где подрезали. НО сложного ничего нет,на месте уже сообразили,где надо подрезать.Так как она встаёт вверх ногами,она перекрывает подачу воздуха в печку,поэтому мы прорезали сбоку окна для подачи воздуха.

Мы долго мучились с печкой в старой газели,что только не делали.Моторчик меняли, радиатор прочищали,проклеивали щели в печке,но не помогало ничего.И тогда было решено поставить помпочку,поставили,помогло немного,воздух стал дуть потеплее,но жары не добились,стёкла плохо обдувались и мы полезли искать поток воздуха.Сняли центральные воздуховоды,которые дуют не на стекло,а в салон, через них добрались до большой заслонки,открыли её вручную и премотали проволокой,чтоб не закрылась.И после этого поток начал обдувать стёкла тёплым воздухом,но не горячим. В машине стали оттаивать стёкла,но жары не было даже с доп.помпой.Потом мы решили купить печку ваз-2106,установили её между панелью и рычагом кпп,вверх ногами,подключили последовательно и вуаля в машине стало жарко.Печка жиг-ая встала вверх ногами, поэтому заслонка печки оказалась сверху,потоки начали дуть в ноги и вверх в салон.Теперь на эту печку удобно ложить бутылку с замороженный водой и она быстро оттаивает

Источник: brclip.com
