Делаем капитальный ремонт двигателя ВАЗ 2106 с увеличением мощности и ресурса

Стоит ли делать капремонт двигателя

Двигатель на 2101-2107 разрабатывался еще итальянцами в 50-е года прошлого века. С тех пор конструкция ничем не изменилась, только в 2007 году модель 2107 оснастили инжектором. Двигатель очень простой, и при наличии книги по ремонту, а так же набора инструментов, можно успешно произвести качественный ремонт двигателя. Стоимость «капиталки», даже при условии идеальных условий ремонта, выходит недорого.

Касательно ресурса: согласно заявлению завода-изготовителя, двигателя «ходят» 120000 км, после чего растачивается блок под ремонтный размер, и так еще 2 раза, после чего блок можно выбрасывать. При условии качественных запчастей, правильной дефектовке, использования качественной смазки, и профессиональной сборки, наш мотор может проехать 150-200 тысяч, от замены до замены масла и некоторых расходных материалов.

Инструмент для ремонта

  • универсальный набор головок и ключей;
  • отвертки;
  • динамометрический ключ;
  • зажим для поршневых колец;
  • кран для демонтажа и монтажа мотора;
  • молоток.
  • масло моторное 10w40, либо 5w40 4 литра и 1 литровую банку (30$);
  • тосол зеленый либо синий 10 литров (18$);
  • паста медная 1 тюбик (5$);
  • герметик Victor Reinz (5$).

Услуги

Для качественного ремонта нам потребуется отдать головку блока цилиндра и сам блок на шлифовку. Что бы плоскость была ровной, для обеспечения ровной поверхности и стабильной работы мотора, снимаем 1 мм с поверхности блока, и 2 мм с поверхности ГБЦ. В общей сумме снимется 3 мм, тем самым повысится степень сжатия до 10:1. У двигателя изначально не доход поршня до ВМТ 1.95мм, так же толщина прокладки примерно 1 мм, поэтому можно смело точить блок и ГБЦ.

Головку блока цилиндров нужно отжать на опрессовку, проверив на образование трещин в каналах. Если же их нет, то мастера устанавливают новые направляющие клапанов, ставят клапана с сальниками и притирают их. В общей сложности такая работа выйдет порядка 50уе в зависимости от региона. По желанию, можно облегчить маховик на 1.5 кг, путем снятия метала вокруг него.

Какие запчасти нужны

  • поршни ремонтного размера с кольцами (70уе);
  • вкладыши шатунные и коренные (15уе);
  • распедвал 21213 (для лучших «низов» 35уе);
  • разрезная шестерня (для того, что бы правильно выставить метки 20уе)и новая цепь (12уе);
  • клапана, направляющие и сальники (20уе);
  • пружины клапанов (15уе), приобретением которых зачастую пренебрегают;
  • рокера в зависимости от состояния;
  • болты ГБЦ (3уе);
  • автоматический натяжитель цепи (11уе);
  • комплект прокладок и сальников (10уе);
  • масляный насос в сборе (30уе);
  • башмак натяжителя шестеренчатый (25уе);
  • термостат, помпа и патрубки охлаждения (20уе);
  • БСЗ (45уе) для обеспечения мощной искры, соответственно + новые провода со свечами (15уе);
  • ремкомплект карбюратора (4уе);
  • фильтра (масляный, топливный, воздушный (5уе);

Процесс ремонта

Для начала снимаем двигатель с балки и начинаем его разбирать, попутно проводя дефектовку деталей. Головку и голый блок отдаем на фрезеровку и сборку ГБЦ. Когда приходят детали, начинаем сборку блока.

Перед тем, как устанавливать поршни с шатунами, их нужно взвесить. Разность в весе, в допусках, должна не превышать 3 грамм. Если разница в норме, при помощи зажима для поршневых колец, аккуратно постукивая молотком, запрессовываем поршни в блок. После этого крепим при помощи шеек шатуны к коленчатому валу. Во время монтажа поршней следует смазать цилиндры маслом, а так же места под вкладыши. Это требуется для того, что бы в короткий промежуток, когда давление в системе недостаточное, не было повышенного трения деталей. Медная смазка нам нужна для смазки болтов крышек шатуна!

Головка блока

Готовую головку доукомплектовываем распредвалом и разрезной шестерней. Выставляем распредвал в перекрытие и хорошо зажимайте гайки звезды, что бы фазы рспредвала не «гуляли». Постель распредвала так же смазывается маслом хорошо. После установки прокладки ГБЦ садим голову, и при помощи динамометрического ключа делаем правильную затяжку головки. После монтажа регулируем начальный зазор клапанов. Эту процедуру следует повторить на прогретом двигателе. Теперь можно устанавливать навесное оборудование и ставить мотор на балку. Прежде чем монтировать коллектора к ГБЦ, проверьте ровность их плоскости и садите на герметик. Шпильки крепления коллекторов смазываем медно смазкой.

После установки мотора ставим комплект зажигания на свои места, и выставляем все по 1 метке, где поршень первого цилиндра стоит в ВМТ. Подключаем все необходимое и заливаем жидкости. Важно, перед тем как вкрутить масляный фильтр, его нужно наполнить маслом.

Далее запускаем мотор, первым делом выгоняем воздух из системы охлаждения, при необходимости доливаем. Потом на прогретом моторе проверяем уровень масла и производим регулировку клапанов.

Через 1000 км рекомендуется сменить масло и заново обжать головку и проверить соединения. Обкатка, как правило, при условии качественных колец, происходит при первом запуске. Для полной обкатки потребуется не более 1000 км. На этом этапе мотор показывает максимальную мощность и крутящий момент. 85 лошадиных сил волне реально добиться качественным ремонтом. Если же есть потребность увеличить мощность, то можно установить распредвал с более широкой фазой, прямоточную систему выпуска и карбюратор с увеличенной пропускной способностью. В итоге честных 100 «лошадей» и хороший ресурс Вам гарантирован. Не забывайте, что степень сжатия у двигателя увеличен, поэтому заливайте только 95-й бензин, что позволит использовать всю мощность двигателя и добиться минимального расхода топлива.

Источник: autoburum.com

ИЖ 2126 Action › Бортжурнал › Готовлюсь к капиталке двс 2106 — запчасти

Готовлюсь к капитальному ремонту двигателя ваз 2106 и потихоньку закупаю запчасти. Ремонтируемый двигатель прошел более 200т.км и хотя был еще в рабочем состоянии, но из увеличившегося расхода топлива и снизившейся тяги решено было разбирать.
Здесь что уже купил и кратко почему.

Коленвал 2130 с ходом 84мм — 12000р. Цель капиталки не только ремонт, но и сборка экономичного двигателя под газ, здесь мною видится длинноходный коленвал лучшим решением для увеличения степени сжатия и крутящего момента.

Поршни ТДМК 2106 79.4 мм. — 1200руб. Выбрал данные поршни из за конструкции аналогичной поршню 2108, конкретно наличию металлического расширителя внутри, благодаря которому монтажный зазор поршня с цилиндром составляет 0.25-0.4мм. Дополнительно меньший вес — на 50гр. в отличии от поршня автоваз и проточка под маслосъемное кольцо в которую можно наборное маслосъемное кольцо.

Кольца поршневые Kolbenschmidt 80 0013641040 79.4мм. — 650руб. Причина выбора в первую очередь хорошие отзывы о данном производителе, а так же из за наличия в комплекте наборного маслосъемного кольца, что повысит ресурс двигателя. Цена тоже была решающим фактором.

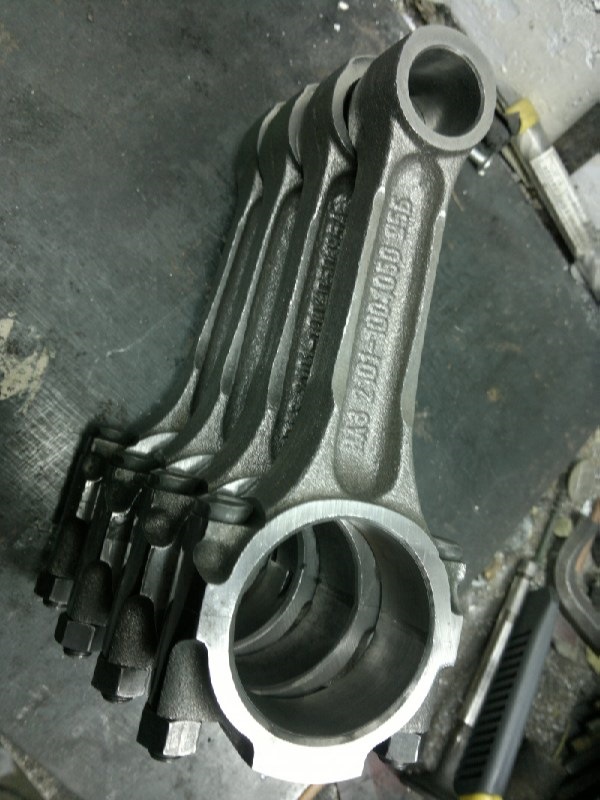

Шатуны 2101 — 2600руб. Причина покупки — обнаружил на старом шатуне небольшую вертикальную трещину, поэтому не стал рисковать и заменил весь комплект. К тому же новые шатуны показались усиленными, из за немного изменившейся конструкции.

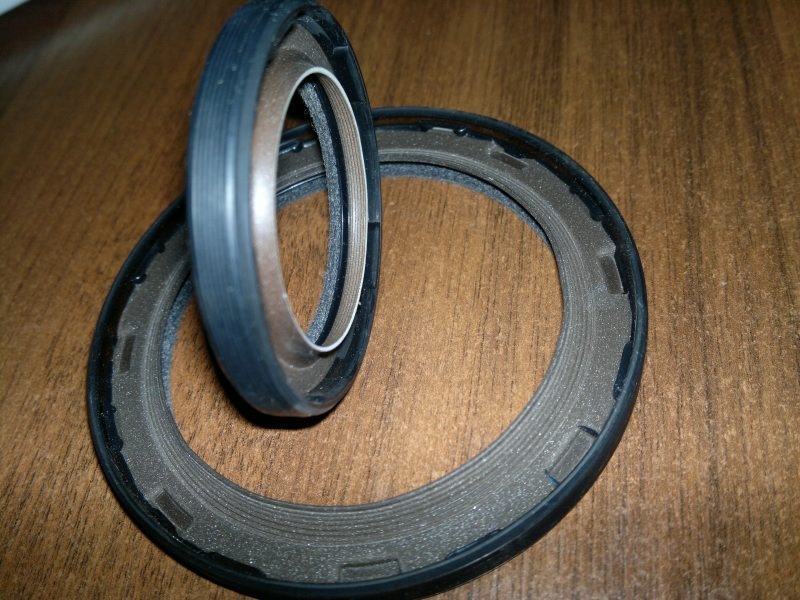

Сальники коленчатого вала “FREUDENBERG SIMMERINGE” KFT — 450руб. передний и 480руб задний. Что это за сальники и почему мой выбор пал на них я написал здесь.

Читайте также:  Схема подключения двигателя вентилятора

Клапана ГРМ ВАЗ-2101-07 АвтоВАЗ комплект — 1700руб. Почему именно автоваз, а не польские или например не самарские? Все просто клапана автоваз хоть и дороже всех но качество их на высоте, не магнитится тарелка выпускного, да и покупая их в фирменном магазине лада-деталь был уверен что покупаю не подделку.

Прокладка ГБЦ 21011 АвтоВАЗ — 200руб. Во первых безусадочный материал, не требующий дополнительной протяжки болтов гбц после небольшого пробега, а во вторых она тонкая, всего 1.15-1.20мм. не в обжатом состоянии, что дополнительно повысит степень сжатия.

► Масляные форсунки, точнее форсунки охлаждения поршня ВАЗ 2112 — 240руб. Установив данные форсунки увеличу ресурс за счет дополнительной смазки пары поршень — цилиндр, а так же охлаждение поршня снизит риск возникновения детонации, которая возможна при сборки мною двигателя с статической степенью сжатия 11.

Распредвал Нуждин Эстонец+ 11.2 — бесплатно, остался со старого мотора. Этот распредвал конечно не вписывается в элемент экономичного двигателя из за большого перекрытия клапанов, но все же об имеет подходящие под степень сжатия 11, более широкие фазы впуска и выпуска, которые взаимосвязаны со степенью сжатия, об этом я уже писал здесь — выбор тюнингового распредвала для двигателя 2106. В будущем возможно заменю на распредвал ОКБ-двигатель 680, который имеет почти такую же фазу, но меньшее перекрытие, что снизит максимальную мощность, но увеличит экономичность.

Источник: www.drive2.ru

Комплект прокладок для капитального и мелкого ремонта двигателя БЦМ ВАЗ 21011, 2106

  • Гарантируем быструю обработку Вашего заказа в рабочее время (мы работаем с 11-00 до 20-00, суббота и воскресенье – выходные дни).
  • Гарантируем надёжную упаковку Вашего заказа (при отправке его Почтой России или транспортной компанией).
  • Гарантируем максимально оперативную отправку оплаченного заказа (в течение 2-4 рабочих дней после поступления оплаты).
  • Гарантируем возврат денег или обмен на другой товар (с перерасчётом) в течение 14 дней с момента получения заказа
    (товар должен быть исправным, без следов установки, стоимость доставки не компенсируется).
  • Гарантируем бесплатный обмен товара (транспортные расходы за наш счёт), в случае если приобретённый товар оказался с дефектом.

Способы оплаты

Варианты доставки

Варианты самовывоза

Товар добавлен в закладки!

  • Описание
  • Отзывы

ПРИМЕНЯЕМОСТЬ: карбюраторные двигатели ВАЗ 21011 (1.3L), 2106 (1.6L) с диаметром цилиндров 79-80 мм.

Комплект прокладок для капитального и мелкого ремонта двигателя.

ООО «БЦМ» – белорусский производитель, который предлагает широкую гамму продукции собственного производства для автомобилестроения. На рынке автопрокладок – 10 лет. Предприятие специализируется на выпуске уплотнений для двигателей. Предприятие постоянно внедряет новейшие материалы и прогрессивные технологии и гарантирует высокое качество, надёжность и экологичность своей продукции.

– прокладка впускного и выпускного коллекторов – 2 шт.;

– прокладка головки блока – 1 шт.;

– прокладка крышки головки блока – 1 шт.;

– прокладка карбюратора / впускной трубы – 1 шт.;

– прокладка фланца отводящей трубы водяного насоса – 1 шт.;

– прокладка натяжителя цепи – 1 шт.;

– прокладка масляного насоса – 1 шт.;

– прокладка водяного патрубка – 1 шт.;

– прокладка патрубка радиатора отопителя – 1 шт.;

– прокладка топливного насоса – 2 шт.;

– прокладка корпуса водяного насоса – 1 шт.;

– прокладка водяного насоса – 1 шт.;

– прокладка крышки сапуна – 1 шт.;

– прокладка приёмной трубы – 1 шт.;

– прокладка масляного картера – 1 шт.;

– прокладка крышки привода распредвала – 1 шт.;

– прокладка карбюратора средняя – 2 шт.;

– прокладка держателя заднего сальника коленчатого вала – 1 шт.;

Источник: tuningsport.ru

ВАЗ-2106 с двигателями 21011, 2103 и 2106

ВАЗ-2106 («Жигули 2106») – заднеприводный легковой автомобиль с кузовом типа седан, являющийся переоформленной версией ВАЗ-2103 и выпускавшийся Волжским автомобильным заводом с 1976 года. В 1998 году производство было частично перенесено на предприятие «Рослада» в Сызрани, а в 2002 году – на завод «Ижавто» в Ижевске, где и продолжалось вплоть до снятия модели с конвейера в январе 2006 года. ВАЗ-2106 – один из самых массовых и популярных отечественных автомобилей.

Разработка ВАЗ-2106 началась в 1974 году. Требования технического задания на обновление модели 2103 сводились к сокращению использования дорогостоящих хромированных деталей и к модернизации светотехники при минимуме затрат. Экстерьер автомобиля был разработан в духе времени с использованием чёрных пластиков. Изменениям подверглись передняя облицовка, панель задка, бамперы, колпаки колёс, боковые указатели поворотов, вентиляционные решётки, заводской знак. Новшества в интерьере затронули обивку и подлокотники дверей; передние сиденья получили регулирующиеся по высоте подголовники. Органы управления дополнили аварийной сигнализацией, подрулевым выключателем омывателя лобового стекла, реостатом освещения панели приборов, а также индикатором низкого уровня тормозной жидкости. Улучшенные комплектации снабжались радиоприёмником, обогревом заднего стекла и красным противотуманным фонарём, крепившимся под задним бампером.

Для автомобиля был подготовлен вариант двигателя 2103, у которого по образцу модификации 21011 диаметр цилиндров был увеличен с 76 до 79 мм, что позволило достичь рабочего объёма 1,57 л. Новый длинноходный мотор показал на 12% больший крутящий момент по сравнению с базовым (причём при существенно меньших оборотах), однако его максимальная мощность по действующим в то время стандартам составила только 78 л.с. вместо расчётных 80-ти в силу ограниченных характеристик системы впуска, которую ради унификации с другими двигателями семейства оставили без изменений. Тем не менее, трансмиссию к новому двигателю всё же адаптировали, сначала создав специальную версию коробки передач, отличающуюся уменьшенными передаточными числами на первых трёх ступенях, а впоследствии комплектуя часть автомобилей редуктором главной пары с передаточным числом, уменьшенным до 3,9.

Самый первый автомобиль ВАЗ-2106 был собран на главном конвейере в декабре 1975 г., а массовый выпуск новинки начался на третьей линии конвейера с 21 февраля 1976 г. 28 декабря того же года экземпляр этой модели стал трёхмиллионным автомобилем, выпущенным Волжским автозаводом, а 3 июня 1978 г. – четырёхмиллионным. 17 мая 1979 г. один из ВАЗ-2106, отправленный в ЧССР, стал миллионным советским автомобилем, поставленным в страны СЭВ.

За время производства в автомобиль неоднократно вносились мелкие изменения. С 1980 г. все «жигули» стали оснащаться карбюратором «Озон» вместо прежнего «Вебера». После снятия с производства модели 2103 на «шестёрках» в течение нескольких лет частично сменился комплект молдингов: поясные элементы снабдили концевыми фиксаторами, вместо хромированных нижних молдингов появились чёрные пластиковые, была исключена из оформления окантовка колёсных арок. Попутно исчезли красные катафоты на задних крыльях, фон заводского знака вместо вишнёвого стал чёрным, было отменено хромирование ободков боковых указателей поворотов, стали устанавливаться задние вентиляционные решётки от ВАЗ-2105. Некоторые упрощения претерпела схема электрооборудования: с 1987 г. встроенные в торцы передних дверей красные фонари были заменены катафотами, а с 1993 г. из схемы было исключено реле мигания контрольной лампы стояночного тормоза. К концу 80-х гг. перестали устанавливаться колпаки колёс и грязезащитные козырьки между кузовом и бамперами, из интерьера постепенно исчезли имитации под «хром» и «дерево», сошли на нет различные цветовые вариации обивки салона. В начале 90-х упразднили хромирование водостоков, чуть позже ради дальнейшего удешевления модели завод даже пытался отказаться от боковых молдингов (такие машины получили в народе название «голых»), однако это «новшество» было встречено крайне неодобрительно и было быстро отменено. Во второй половине 90-х стали устанавливаться инерционные ремни безопасности, рулевое колесо от поздних версий семейства 2105, штатный противотуманный фонарь и опциональные передние электростеклоподъёмники. Экземпляры последних лет выпуска утратили хромировку ободков задних фонарей, очень часто не хромировалась и решётка радиатора. «Ижевские» машины комплектовались передними сидениями от «Иж-2126» («Ода»).

Читайте также:  Турбина на газель 405 двигатель своими

«Шестёрка» довольно долгое время (с 1976 по 1982 г.) оставалась наиболее престижной моделью в гамме «жигулей», заслужив репутацию автомобиля повышенной комфортабельности и надёжности. Очевидно, эти потребительские свойства модели вкупе с её постепенно растущей ценовой доступностью и стали залогом того, что с конца 80-х и вплоть до начала 2000-х гг. она пользовалась стабильным спросом у небогатых слоёв населения даже несмотря на свою очевидную устарелость и ухудшавшееся из года в год качество сборки и комплектующих. В 2006 году производство “шестёрок” решено было прекратить.

Источник: www.remkomplekt.org

Ремкомплект двигателя ваз 2106

Разборка и сборка двигателя

Разборка. Вымойте двигатель на моечной установке, установите его на стенде для разборки и слейте из картера масло.

Снимите карбюратор, отсоединив от него шланги и тягу привода дроссельной заслонки.

Снимите топливный насос, распределитель зажигания, ключом 67.7812.9514 выверните свечи и датчик указателя температуры охлаждающей жидкости.

Снимите ремень привода генератора и насоса охлаждающей жидкости, снимите генератор и кронштейн генератора.

Снимите насос охлаждающей жидкости, отсоединив от насоса и выпускного коллектора трубопровод подвода жидкости из отопителя.

Снимите с головки цилиндров выпускной патрубок охлаждающей жидкости и трубопровод отвода жидкости к отопителю.

Приспособлением А.60312 отверните и снимите масляный фильтр с прокладкой.

Выверните датчики указателя и контрольной лампы давления масла, снимите штуцеры датчиков. Снимите крышку сапуна вентиляции картера, картер и масляный насос. Снимите фиксатор сливной трубки маслоотделителя и выньте маслоотделитель вентиляции картера.

Снимите шкив коленчатого вала, закрепив маховик фиксатором А.60330/R. и отвернув ключом А.50121 гайку.

Снимите крышку головки цилиндров и крышку цепного привода распределительного вала. Отверните болты крепления звездочек распределительного вала и вала привода масляного насоса.

Ослабьте колпачковую гайку натяжителя цепи, отверните гайки крепления его к головке цилиндров, снимите натяжитель и, отвернув болт, снимите башмак натяжителя цепи.

Отверните ограничительный палец цепи, снимите звездочки привода масляного насоса и распределительного вала и выньте цепь.

Ослабьте гайки шпилек. Отвернув гайки крепления, снимите корпус подшипников распределительного вала. Отвернув гайки шпилек и, удалив упорный фланец, осторожно, чтобы не повредить поверхность опор корпуса подшипников, выньте распределительный вал.

Отверните болты крепления головки цилиндров и снимите ее вместе с выпускным коллектором и впускной трубой.

Снимите упорный фланец валика привода масляного насоса и выньте валик из блока цилиндров.

Универсальным съемником А.40005/1/7 из комплекта А.40005 снимите звездочку с коленчатого вала.

Отверните гайки шатунных болтов, снимите крышки шатунов и осторожно выньте через цилиндры поршни с шатунами. Пометьте поршень, шатун, вкладыши коренных и шатунных подшипников, чтобы при сборке установить их на прежнее место.

Установите фиксатор, отверните болты, снимите шайбу и маховик с коленчатого вала. Снимите переднюю крышку картера сцепления.

Выталкивателем А.40006 выньте подшипник первичного вала коробки передач из гнезда в коленчатом валу.

Снимите держатель сальника коленчатого вала.

Отверните болты крышек коренных подшипников, снимите их вместе с нижними вкладышами, снимите коленчатый вал, верхние вкладыши и упорные полукольца на задней опоре.

Вымытый и очищенный блок цилиндров установите на стенде и заверните отсутствующие шпильки.

Смажьте моторным маслом вкладыши подшипников и упорные полукольца коленчатого вала, а также цилиндры, поршни и сальники. При сборке двигателя после ремонта устанавливайте новые сальники коленчатого вала.

Уложите в гнездо среднего подшипника и в его крышку вкладыши без канавки на внутренней поверхности. В остальные гнезда блока цилиндров уложите вкладыши с канавкой, а в соответствующие крышки — вкладыши без канавки.

До 1986 г. нижние вкладыши 1-го, 2-го, 4-го и 5-го коренных подшипников изготавливались с канавкой.

Уложите в коренные подшипники коленчатый вал и вставьте в гнезда задней опоры два упорных полукольца, подобранные по толщине. Установите крышки коренных подшипников в соответствии с метками. Затяните болты крепления крышек

Крышки коренных подшипников устанавливайте в прежний блок. Для этого блок цилиндров и принадлежащие ему крышки помечаются одинаковым условным номером.

Упорные полукольца устанавливайте канавками в сторону упорных поверхностей коленчатого вала (со стороны канавок на поверхность полукольца нанесен антифрикционный слой).

С передней стороны задней опоры ставьте сталеалюминневое полукольцо, а с задней стороны — металлокерамическое (желтого цвета).

Наденьте на фланец коленчатого вала прокладку держателя заднего сальника, а в гнезда держателя вложите болты крепления передней крышки картера сцепления. Наденьте держатель с сальником на оправку 41.7853.4011, и передвинув его с оправки на фланец коленчатого вала, прикрепите к блоку цилиндров.

Установите по двум центрирующим втулкам переднюю крышку картера сцепления. Прикрепите крышку гайками к держателю заднего сальника.

Установите маховик на коленчатый вал так, чтобы метка (конусообразная лунка) около обода находилась против оси шатунной шейки четвертого цилиндра, заблокируйте фиксатором А.60330/R. маховик и прикрепите его болтами к фланцу коленчатого вала.

Подберите поршни к цилиндрам и соберите поршни с шатунами.

С помощью втулки из набора 02.7854.9500 вставь-
те в цилиндры поршни с шатунами. В наборе имеются втулки номинального и ремонтных размеров поршней. Поэтому необходимо подобрать втулку, пригодную для данного размера устанавливаемого поршня.

Отверстие для пальца на поршне смещено от оси на 2 мм, поэтому при установке поршней в цилиндры метка «П» на поршнях должна быть обращена к передней части двигателя.

Установите вкладыши в шатуны и крышки шатунов. Соедините шатуны с шейками коленчатого вала, поставьте крышки и затяните шатунные болты.

Установите на коленчатый вал звездочку. Установите валик привода масляного насоса и закрепите упорным фланцем.

Установите по двум центрирующим втулкам на блоке прокладку и головку цилиндров в сборе с клапанами, выпускным коллектором и впускной трубой.

Перед установкой прокладки головки цилиндров необходимо удалить все масло с сопрягаемых поверхностей блока и головки цилиндров. Прокладка должна быть чистой и сухой. Попадание масла на поверхность прокладки не допускается. При попадании масла — обезжирьте прокладку

Затяните в определенной последовательности и в два приема болты крепления головки цилиндров:

– предварительно моментом 33,3—41,16 Н-м (3,4-4,2 кгс-м) болты 1—10;
— окончательно моментом 95,94—118,38 Н-м (9,79-12,08 кгс-м), болты 1-10 и моментом 30,67-39,1 Н-м (3,13-3,99 кгс-м) болт 11.

Перед сборкой двигателя заблаговременно смажьте резьбу и головки болтов, окунув их в моторное масло. Затем дайте стечь излишкам масла, выдержав болты не менее 30 мин. Удалите масло (или охлаждающую жидкость) из отверстий под болты в блоке цилиндров.

Читайте также:  Лучшие современные двигатели авто

Поверните маховик в такое положение, чтобы метка на звездочке коленчатого вала совпала с меткой на блоке цилиндров.

Проверьте, на месте ли установочные втулки корпуса подшипников распределительного вала. Установите звездочку на распределительный вал, собранный с корпусом подшипников, и поверните вал так, чтобы метка на звездочке находилась против метки на корпусе подшипников. Снимите звездочку и, не изменяя положения вала, установите корпус подшипников на головку цилиндров так, чтобы установочные втулки вошли в гнезда корпуса подшипников. Закрепите корпус подшипников, затягивая гайки в правильной последовательности.

Установите на головке цилиндров успокоитель цепи.

Установите цепь привода распределительного вала:

— наденьте цепь на звездочку распределительного вала и введите в полость привода, устанавливая звездочку так, чтобы метка на ней совпала с меткой на корпусе подшипников. Болт звездочки не затягивайте до упора;

— установите звездочку на валик привода масляного насоса, также не затягивая окончательно болт крепления;

— установите башмак натяжителя цепи и натяжитель, не затягивая колпачковую гайку, чтобы пружина натяжителя могла прижать башмак;
заверните в блок цилиндров ограничительный палец цепи;

— поверните коленчатый вал на два оборота в направлении вращения, что обеспечит нужное натяжение цепи; проверьте совпадение меток на звездочках с метками на блоке цилиндров и на корпусе подшипников;

— если метки совпадают, то заблокировав маховик фиксатором А.60330/R. окончательно затяните болты звездочек, колпачковую гайку натяжителя цепи и отогните стопорные шайбы болтов звездочек; если метки не совпадают, то повторите операцию по установке цепи.

Отрегулируйте зазор между кулачками распределительного вала и рычагами привода клапанов.

Установите крышку привода распределительного вала с прокладкой и сальником на блоке цилиндров, не затягивая окончательно болты и гайки крепления. Оправкой 41.7853.4010 отцентрируйте положение крышки относительно конца коленчатого вала и затяните окончательно гайки и болты ее крепления.

Установите шкив привода генератора и насоса и закрепите его гайкой.

Смажьте моторным маслом уплотнительное кольцо масляного фильтра и установите масляный фильтр, вручную привернув его к штуцеру на блоке цилиндров. Установите маслоотделитель вентиляции картера, крышку сапуна и закрепите фиксатор сливной трубки маслоотделителя.

Установите масляный насос и масляный картер с прокладкой.

Установите насос охлаждающей жидкости, кронштейн генератора и генератор. Наденьте ремень на шкивы и отрегулируйте его натяжение.

Установите на головке цилиндров подводящую трубку
радиатора отопителя и выпускной патрубок охлаждающей рубашки. Прикрепите к насосу охлаждающей жидкости и выпускному коллектору отводящую трубку радиатора отопителя.

Установите датчики контрольных приборов.

Установите шестерню привода масляного насоса
и распределителя зажигания. Установите распределитель зажигания и отрегулируйте момент зажигания. Заверните свечи зажигания, установите на них ключ 67.7812.9515 и затяните динамометрическим ключом.

Установите топливный насос.

Установите карбюратор и присоедините к нему шланги. Закройте карбюратор сверху технологической заглушкой.

Установите крышку головки цилиндров с прокладкой и кронштейном топливопровода.

Подключите провода высокого напряжения к распределителю зажигания и к свечам зажигания.

Залейте моторное масло в двигатель через горловину на крышке головки цилиндров.

Источник: www.autoend.ru

Двигатель ВАЗ 2106 в 3D

Поэтапная схема ремонта двигателя ваз 2106

Разборка двигателя

Снятый двигатель 2106 устанавливается на ремонтный стенд и производится снятие следующих его элементов:

  • Крышка воздушного фильтра. фильтр и сам корпус фильтра;
  • Карбюратор;
  • Впускной и выпускной коллекторы и прокладки коллекторов;
  • Патрубки подачи и обратки на радиатор печки;
  • Кронштейны подушек двигателя;
  • Высоковольтные провода и свечи зажигания;
  • Бензонасос;
  • Трамблер;
  • Крышка отсоса картерных газов с направляющей для масляного щупа;
  • Ремень генератора;
  • Генератор;
  • Помпа;
  • Крепление шкива коленчатого вала;
  • Сам шкив;
  • Крышка клапанов;
  • Передняя крышка блока;
  • Натяжитель цепи;
  • Башмак натяжителя и успокоитель цепи;
  • Цепь ГРМ;
  • Вал вспомогательных механизмов (поросенок);
  • Звездочка цепи на коленчатом валу;
  • Крепление звездочки распределительного вала;
  • Корпус распредвала (постель);
  • Снимается головка блока цилиндров и прокладка головки блока.

Затем двигатель переворачивается на стенде для следующей разборки.

  • Поддон двигателя;
  • Масляный насос;
  • Прокладка поддона;
  • Отдаются крышки шатунов;
  • Шатуны вместе с поршнями;
  • Крышки коренных вкладышей коленчатого вала;
  • Защитный кожух со стороны сцепления;

Крышка заднего сальника коленвала вместе с сальником и прокладка крышки.

При разборке головки блока цилиндров снимаются:

  • Рокера;
  • Рассухариваются клапана;
  • Пружины, тарелки и сухари;
  • Впускные и выпускные клапана;
  • Регулировочные стойки рокеров;
  • Отворачиваются все шпильки.

Блок цилиндров и головка блока очищаются, моются и пропариваются. В блоке цилиндров вынимаются заглушки масляных каналов. Каналы прочищаются, моются и продуваются сжатым воздухом. Устанавливаются новые заглушки каналов.

Цилиндры блока шлифуются под ремонтные размеры поршней. Коленчатый вал также подлежит ремонту. Коренные и шатунные шейки шлифуются под следующий ремонтный размер. Предварительно на валу высверливаются заглушки масляных пазух, прочищаются, моются и продуваются сжатым воздухом. Устанавливаются новые заглушки.

Заклеиваются все полости блока цилиндров и блок окрашивают. После сушки начинают сборку двигателя, с установкой таких новых деталей, как:

  • Ремонтные поршня, поршневые кольца, поршневые пальцы;
  • Ремонтные коренные и шатунные вкладыши, полукольца;
  • Масляный насос;
  • Цепь, натяжитель цепи, башмак и успокоитель;
  • Набор новых прокладок и сальников.

Остальные детали, пригодные к дальнейшей эксплуатации моют и очищают с помощью пескоструйной установки.
2 этап

Сборка двигателя ваз 2106

  • На постели коленчатого вала и в коренных крышках устанавливаются новые ремонтные вкладыши;
  • Устанавливаются новые полукольца;
  • Наносится специальная смазка на вкладыши и устанавливается коленчатый вал;
  • Ставятся коренные крышки коленчатого вала и затягиваются предписанным моментом;
  • Ставится крышка заднего сальника коленчатого вала с новым сальником;
  • Устанавливаются новые поршня на шатуны;
  • Ставится новый комплект ремонтных колец;
  • В нижние головки шатунов и крышки шатунов ставятся новые ремонтные вкладыши;
  • С помощью оправки устанавливаются поршня с шатунами;
  • Устанавливаются крышки шатунов и затягиваются предписанным моментом.

3 этап

Сборка головки блока

При необходимости производится шлифовка плоскости головки блока ваз 2106.

  • Впускные и выпускные клапана;
  • Сальники клапанов;
  • Пружины, тарелки пружин;
  • Засухаривают клапана;
  • Устанавливаются регулировочные стойки рокеров, сами рокера и прижимные пружины рокеров;
  • Новые шпильки для постели распределительного вала и крышки клапанов;
  • Постель распредвала с распредвалом и затягивается по схеме с предписанным моментом;
  • Вкручиваются свечи зажигания;
  • Устанавливается тройник для патрубков охлаждения;
  • Головка блока устанавливается на блок цилиндров с новой прокладкой головки блока и затягивается предписанным моментом.

Устанавливается все навесное оборудование: датчик давления, бензонасос, кронштейны подушек двигателя, масляный фильтр, трамблер, корпус помпы и сама помпа, корпус вентиляции картерных газов, патрубки подачи и обратки печки.

  • Вал вспомогательных механизмов;
  • Три звездочки и цепь ГРМ;
  • Передняя крышка блока с новой прокладкой;
  • Шкива коленчатого вала и затягивается болтом крепления;
  • Новый масляный насос;
  • Прокладка поддона, сам поддон и закрепляется болтами по периметру;
  • Впускной и выпускной коллектора с новой прокладкой;
  • Крышка клапанов;
  • Помпа, генератор и приводной ремень;
  • Карбюратор;
  • Корпус воздушного фильтра с новым фильтром;
  • Заливается новое моторное масло в необходимом объеме.

Собранный двигатель 2106 устанавливается на автомобиль, монтируются все соединения по системам охлаждения и электрооборудования. Двигатель запускается и проверяется его работа в различных режимах.
