Паровой двигатель для дачи

ПАРОВАЯ МАШИНА в домашнем хозяйстве

Сейчас довольно остро стоит проблема энергии. Я незнаю как в других странах, но у нас на Украине – газ дорогой,
цены на дизтопливо и бензин тоже неуклонно ползут вверх электроэнегия пока что не дорожает но это-как заверяют наши парламентарии явление временное
А тут во время обрезки сада насобиралось, как следствие, очень много дров.
Конечно их можно сжечь, продать, отправить на свалку. Но в ходе работы возникла идея превратить эту кучу в энергию (когда это необходимо) посредством пара.
Для этого собираюсь изготовить поршневую ПАРОВУЮ МАШИНУ сил на 3-6. С помощю которой приводить в действие деревообрабатывающий станок, генератор, мельницу. может еще че-нибудь придумаю.

Кому интересно, а также специалистов в этой области прошу присоединятся.

В тырнете нарыл такое:

Паровая машина на такую мощность – дорогая и малополезная вещь. Газогенератор+ДВС всяко лучше.

Машинист написал :
Газогенератор+ДВС всяко лучше.

Читал старинную книжку по устройству газогенераторного автомобиля, вот честно, проще ядерный реактор на участке держать.

  1. Расход – 100 кг чурок на 100 км пути.
  2. Рабочий газ очень ядовит
  3. Движок и карбюратор (ГАЗ-42) при неправильном использовании газогенератора, или на каких то режимах, сейчас не вспомню, забивается смолами из газа. Мощность падает чуть ли не в половину.
  4. 100% процентный эффект только на сухих, берёзовых дровах. На всём остальном только потери мощности
  5. Растопить и запустить эту систему, проще паровоз растопить.
    И нафиг такое надо?

грохотайло А вот тут, я думаю, вы неправы.
вот посмотрите например
или вот
А чтоб двигатель не забивался смолами так-это,- фильтры выбрасывать ненедо.
Ещё мой дед на полуторке с газ-геном ездил так говорил, пока фильтры целые то и движки
работают нормально, а вот как забётся то их (фильтры) только выбрасывали (менять нечем было) а вместо них в лущшем случаи чайник ставили, а в большинстве и вовсе напрямик включали, из газ-гена в движок, вот вам и смолы.
Про падение мощности так некоторые даже после перехода на метан говорят что мощь их движка падает. Вот до сотни говорят на бензине за ХХХ розганялась, а после дак почти вдвое дольше. Хотя реального падения мощности движка при правильной установке газ-оборудования нет, есть сказывание разности калорийности бензина и метана
(генераторного газа), а отсюда разница вращательного момента (рывка). А падение мощности если и происходит- то только от того что зажигание лень было переставить, сделать его чуть раньше (калорийность, а значит и скорость горения бензина особенно А98 выше чем метана, метанола, чадного (генераторного) газа ) но даже это решабельно при минимуме затрат.
Насчет сухой березы частично согласен. Рекомендуемая влажность чурок не более 40%, а ето практически свежеспиленная береза, да и сохнет она рядом с газ-геном до 20% практически за пол часа-час (температура пиролиза(больше 240 по цельсию), таким образом до след запрпавки как-раз поспевают (в реальности даже складировали). Согласен с тем что береза дает более качественную смесь газов при меньшем количестве смол и высокой калорийности чем остальные породы дерева. Но при использовании качественных фильтров с той-же калорийностю можно подвергать пиролизу дуб, ель, вербу, грушу. и даже ржаную солому, листя, . И ДАЖЕ СУШОННЫЙ НАВОЗ

Вот такое ездит по дорогам:

Вот на таком ездил мой дед:

Вот такое пахало целину (кстати “питалось” сухой травой

Вот на таком немцы во вторую мировую на СССР шли (жрало все что бросали):

Вот такое мастырят некоторые умельцы (турбина от КРАЗа):

Было даже вот такое :

Етот екскаватор тоже немецкий, времен ВВ.

Про современность: две ссылки я уже дал при желании можете погуглить или пояндить много интерестного найдёте
к-слову КНДР досих-пор на газгенах ездит даже дизельные трактора на газ переделывают, в США (да и нетолько) тоже можно приобрести газген и установить на ЛЮБОЙ автомобиль или трактор. Газгены идут как готовые так и в форме КИТов. Насколько мне известно в Украине в Днепропетровские ребята соорудили газген присобачили его к бензогенератору 37кВт и продают “зеленую” напругу государству по 1.40 грн(примерно 0,175$) за киловат, а питают это чудо-чудное отходами местного пилокомбината которые за вывоз мусора(опилок) еще и приплачивают(наверное). Кроме того эти ребята собираются наладить выпуск газгенов правда только в форме КИТов, так-как подобные готовые устройства на Украине регистрировать, продавать, и устанавливать – дорого, корупционно, и ОЧЕНЬ долго (уж такие унас гуманные законы)

Согласен и реализовать газогенерато планирую уже давно да пока руки недоходят
Но вот проблема в том что продукт газогенератора (смесь горючих газов) можно использовать нетолько для прямого питания ДВС но и греть котел, который в свою очередь может отапливать дом и давать пар для паровой машины. хотя согласен, при таком подходе ВЫГОДНЕЕ газген+ДВС,
но ведь и РОМАНТИКИ тоже хочется

Источник: mastergrad.com

Сообщества › Сделай Сам › Блог › Мини паровой двигатель из хлама

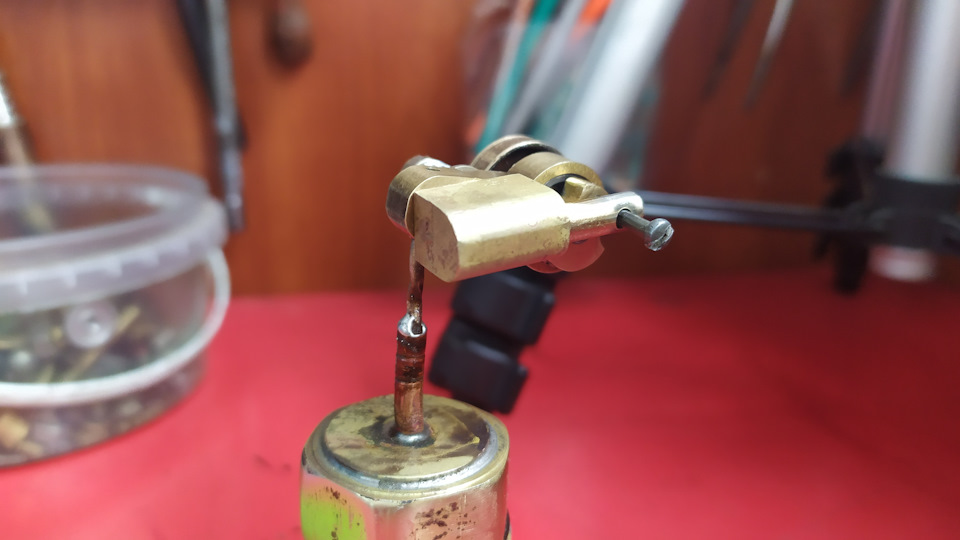

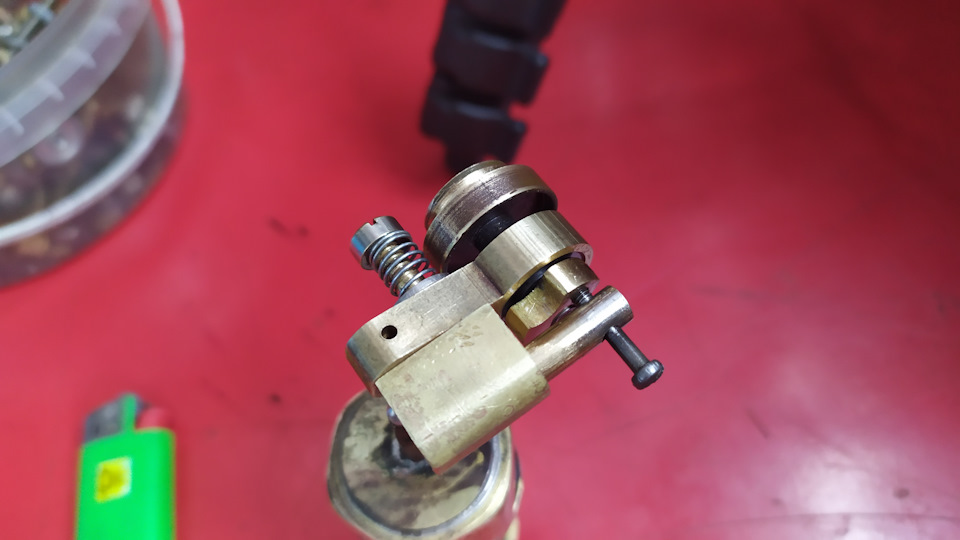

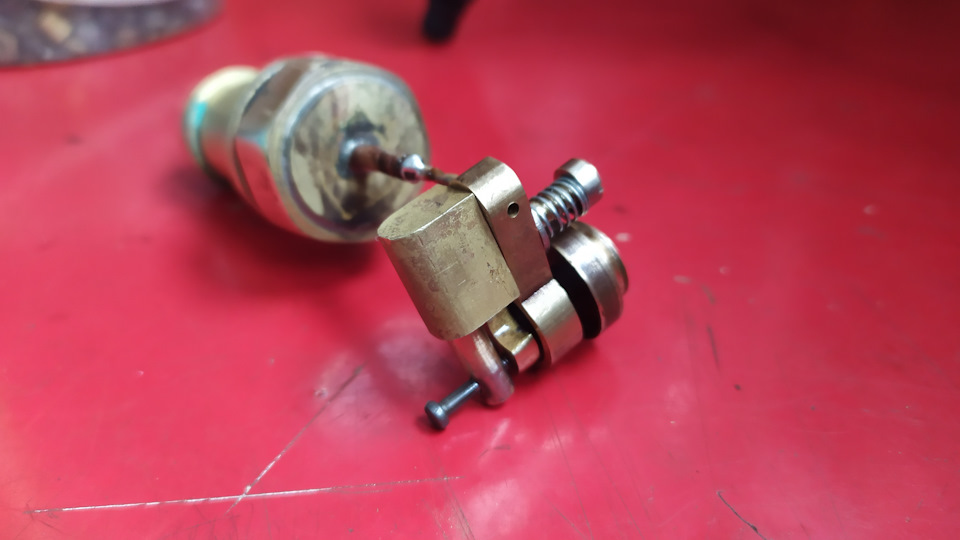

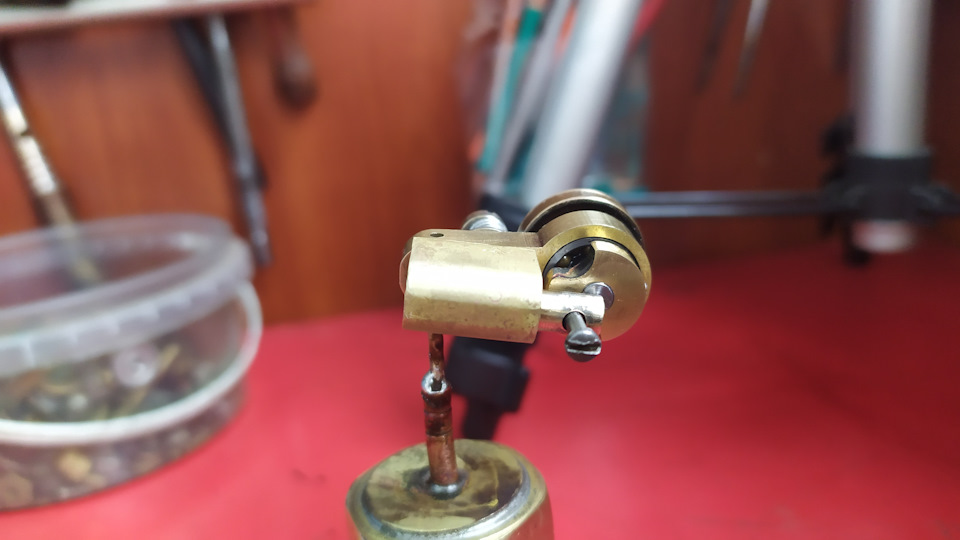

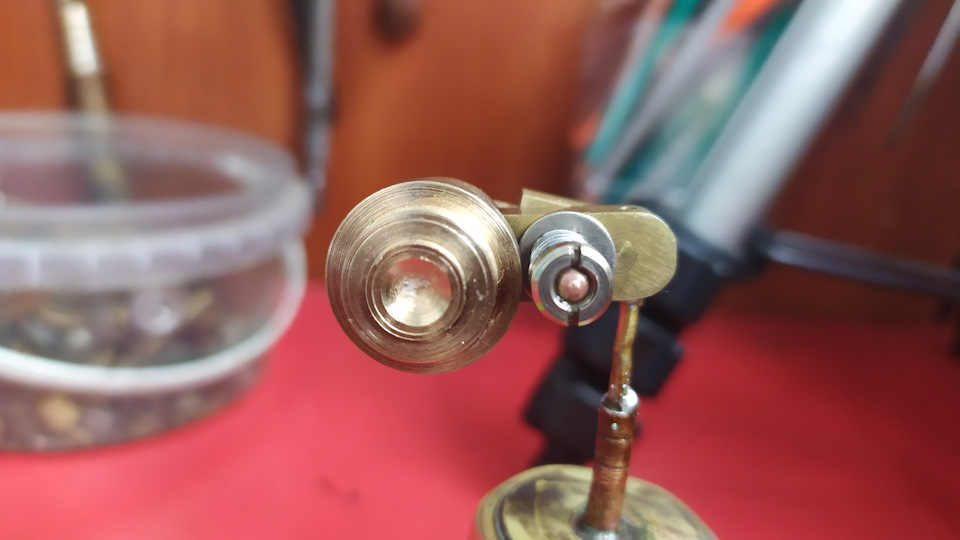

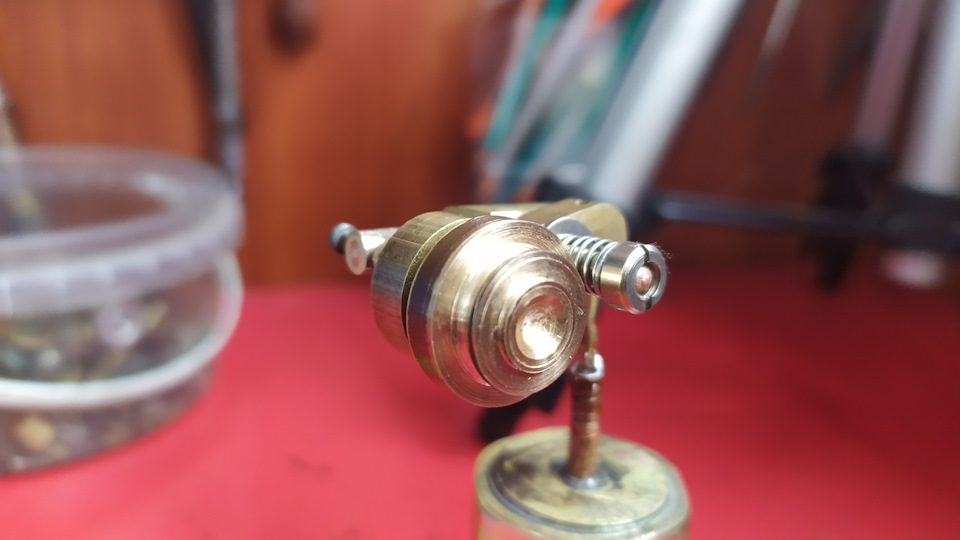

Всем привет ! Продолжаем тему паровых двигателей !)) В прошлым своим паровым двигателем паровой двигатель из хлама в принципе я доволен но строить к нему довольно большую машину нет желания да и возможности ! Поэтому решил сначала исправить ситуацию с двигателем и построить паровой двигатель меньших размеров а потом уже мечтать о машине к нему)) Так что представляю вашему вниманию мини паровой двигатель из подручных материалов ! Видео с процессом изготовления прилагается !
